Мультиварка Panasonic SR TMH10 оснащена сложным механизмом с системой нагрева и электронным управлением. Для выполнения ремонта или чистки требуется аккуратное и последовательное снятие корпуса и внутренних компонентов.
Первый этап – отключение устройства от сети и удаление чаши. Для доступа к внутренним элементам необходимо снять верхнюю крышку, открутив винты, расположенные на задней и нижней части корпуса. Следует обратить внимание на пластиковые защёлки – они легко ломаются при неправильном демонтаже.
Далее нужно аккуратно отсоединить плату управления и провода, закреплённые на защёлках и разъёмах. Рекомендуется делать фотографии или записывать расположение проводов для точной сборки. Особое внимание стоит уделить снятию нагревательного элемента и датчиков температуры, так как их повреждение влияет на работу устройства.
Этот разбор позволяет не только выполнить ремонт, но и провести профилактическую чистку внутренних деталей, что увеличит срок службы мультиварки.
Подготовка рабочего места и инструменты для разборки мультиварки
Рабочее место должно быть ровным, хорошо освещённым и просторным для аккуратного размещения деталей. Рекомендуется использовать антистатический коврик или мягкую ткань, чтобы избежать повреждений корпуса и деталей. Важно обеспечить доступ к розетке для проверки работы компонентов после сборки.
Необходимый набор инструментов включает:
– Отвёртки с магнитным наконечником: крестовая PH1 для основных креплений и плоская 3–4 мм для снятия панелей и разъёмов.
– Пинцет с тонкими кончиками для работы с мелкими деталями и разъёмами внутри устройства.
– Пластиковые лопатки или медиаторы для аккуратного поддевания защёлок корпуса без повреждений.
– Контейнер или набор небольших ёмкостей для сортировки винтов и мелких деталей по типу и размеру.
– Перчатки из нитрила или латекса для предотвращения загрязнения элементов и улучшения захвата.
Подготовка включает отключение мультиварки от сети и полное остывание внутренних элементов, чтобы избежать ожогов и повреждений. Все инструменты должны быть предварительно проверены на исправность и чистоту, чтобы исключить попадание грязи внутрь устройства.
Безопасное отключение и снятие корпуса мультиварки
Перед началом разборки обязательно отключите устройство от сети и убедитесь, что индикаторы питания не горят. Для полной безопасности подождите не менее 10 минут, чтобы внутренние компоненты остынули.
Отключение корпуса начинается с отсоединения сетевого шнура от разъема на задней панели. Не тяните за провод, захватите только штекер.
Снятие корпуса осуществляется после откручивания винтов, расположенных на нижней части и боковых панелях. Для моделей Панасоник SR TMH10 используется крестовая отвертка №2. Винты вкручены плотно, поэтому используйте устойчивый инструмент, чтобы избежать срыва головок.
Освобождение защелок требует аккуратного поддевания корпуса пластиковым инструментом или тонкой пластиковой карточкой. Не применяйте металлические предметы, чтобы не повредить защелки и корпус.
Для удержания корпуса лучше всего подложить мягкую ткань или силиконовый коврик, чтобы избежать царапин и повреждений внешней поверхности.
После снятия верхней части корпуса отключите все видимые шлейфы и разъемы, фиксируемые пластиковыми защелками. Разъемы требуют плавного нажатия и вытягивания без рывков.
Примечание: Не прилагайте силу к корпусу, если он не снимается свободно. Проверьте наличие дополнительных винтов или защелок, особенно в районе панели управления и дисплея.
Снятие крышки и разборка крышечного механизма
Для снятия крышки мультиварки Panasonic SR TMH10 необходимо повернуть крышку против часовой стрелки до остановки и поднять её вверх. Обратите внимание на фиксирующий замок, который расположен на внутренней стороне крышки – перед снятием нужно нажать на защёлку, чтобы избежать повреждений.
Разборка крышечного механизма начинается с отсоединения уплотнительного кольца, аккуратно снятого с крышки с помощью тонкого пластикового инструмента или пальцами. Ни в коем случае не используйте металлические предметы – они могут повредить резиновое кольцо.
Далее необходимо снять паровой клапан. Для этого снимите пластиковую накладку, нажав на фиксатор и вытянув клапан вертикально вверх. Запомните расположение пружины под клапаном – она обеспечивает нормальное давление и должна быть установлена обратно без перекосов.
Чтобы разобрать замок крышки, открутите два винта крестовой отвёрткой. Затем аккуратно отделите корпус замка, не применяя силу, чтобы не повредить пластиковые элементы и защёлки. Осмотрите пружины и механизмы на предмет износа и загрязнений, при необходимости очистите их сухой мягкой щёткой.
При сборке механизмов рекомендуется смазать движущиеся части силиконовой смазкой, безопасной для пищевого оборудования. После установки всех элементов проверьте плавность хода замка и надёжность фиксации крышки.
Демонтаж панели управления и кнопок управления
Перед началом отключите мультиварку от сети и убедитесь в отсутствии напряжения. Снимите верхнюю крышку, открутив два винта с задней стороны корпуса, которые фиксируют панель управления. Осторожно отведите панель вперед, чтобы не повредить шлейфы.
Для отсоединения панели управления найдите разъемы плоских шлейфов, обычно закрепленные пластиковыми защелками. Аккуратно подденьте защелки пластиковым инструментом или ногтем и аккуратно извлеките шлейфы, избегая резких движений.
Кнопки управления находятся на гибкой мембране под лицевой панелью. Чтобы получить к ним доступ, снимите верхнюю декоративную накладку, она фиксируется защелками по периметру. Осторожно подденьте края, чтобы не повредить пластик.
После снятия накладки аккуратно извлеките мембрану с кнопками. При необходимости очистите контакты от пыли и загрязнений мягкой сухой тряпочкой или изопропиловым спиртом.
При обратной сборке убедитесь, что все шлейфы вставлены до упора и защелки защелкнуты плотно, иначе панель может не реагировать на нажатия кнопок. Винты затягивайте равномерно, чтобы избежать деформации корпуса.
Отсоединение и извлечение внутреннего нагревательного элемента
После снятия крышки корпуса и отключения платы управления откройте доступ к днищу чаши, где расположен нагревательный элемент – плоская термопластина, зафиксированная винтами и термодатчиком.
Открутите крепёжные винты по периметру пластины с помощью крестовой отвертки. Не прилагайте усилий, чтобы не сорвать резьбу в пластиковых стойках.
Отсоедините клеммы проводов питания от нагревателя, предварительно зафиксировав их положение на фото – это упростит сборку. Клеммы снимаются аккуратным поддеванием плоской отверткой, не деформируя посадочные места.
Термодатчик, расположенный по центру нагревателя, удерживается зажимной скобой. Ослабьте её и извлеките датчик, не тянув за провода.
После отключения всех соединений подденьте край нагревательного элемента и извлеките его. Прилипание к теплопроводящей пасте – норма, не применяйте резких движений.
Осмотрите поверхность под нагревателем на предмет остатков пасты, мусора или следов перегрева. При необходимости очистите поверхность изопропиловым спиртом и мягкой тканью.
Снятие и проверка термодатчика и датчиков температуры
Для доступа к термодатчику и температурным датчикам на модели Panasonic SR-TMH10 потребуется снять крышку и нижнюю панель корпуса. Перед началом отключите устройство от сети и дождитесь полного остывания всех элементов.
- Переверните мультиварку вверх дном и открутите винты по периметру нижней панели. Используйте крестовую отвертку среднего размера.
- Аккуратно снимите нижнюю крышку, отсоединяя её от корпуса, не повредив провода внутри.
- В центре нагревательной платформы находится круглый термодатчик. Он прижат к металлической пластине пружиной и фиксатором.
- Освободите фиксатор и осторожно выньте термодатчик. Не допускайте изгиба проводов у основания – часто происходит перелом контакта.
- Рядом могут находиться дополнительные температурные датчики, закреплённые термостойким клеем к нагревательному элементу или чаше. Их снятие потребует прогрева клеевого соединения феном (не выше 100 °C).
Для проверки термодатчика:
- Используйте мультиметр в режиме измерения сопротивления.
- На комнатной температуре сопротивление датчика должно быть в пределах 10–20 кОм в зависимости от модели (NTC-термистор).
- При нагреве (например, пальцем или феном) сопротивление должно плавно снижаться. Резкие скачки или отсутствие изменений – признак неисправности.
Повреждённый датчик подлежит замене. Подходящую деталь следует подбирать по маркировке на корпусе или техническому описанию с сайта производителя.

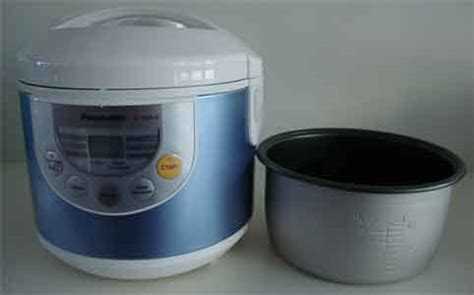

Извлечение и чистка съемного чашеобразного контейнера
Перед началом извлечения отключите мультиварку Panasonic SR-TMH10 от сети и дайте ей остыть до комнатной температуры. Это предотвратит деформацию элементов и ожоги.
Откройте крышку устройства, удерживая ее за край, чтобы не повредить фиксирующий механизм. Обратите внимание на то, как вставлена чаша – на её внешней поверхности могут быть направляющие выступы, которые фиксируют положение внутри нагревательного элемента.
Возьмитесь обеими руками за края чаши и аккуратно извлеките её вертикальным движением вверх, без перекосов. Если контейнер извлекается с трудом, проверьте наличие прикипевших остатков пищи на внутренней поверхности. В этом случае сначала протрите края чаши влажной губкой.
Не используйте металлические предметы при извлечении – это может повредить антипригарное покрытие. После извлечения осмотрите внутреннюю часть корпуса мультиварки на предмет загрязнений или остатков жидкости. Удалите их мягкой салфеткой.
Для чистки чаши используйте только теплую воду (до 40°C), мягкую губку и нейтральное моющее средство без абразивов. Избегайте погружения чаши в холодную воду сразу после использования – это приведет к деформации покрытия.
Если на поверхности остались пригоревшие остатки, залейте чашу теплой водой с небольшим количеством моющего средства и оставьте на 20–30 минут. Затем тщательно промойте и ополосните под проточной водой.
Высушите контейнер естественным образом, установив его вверх дном на сухую ткань. Не используйте горячий воздух или батарею для сушки – это приводит к отслаиванию антипригарного слоя.
Перед обратной установкой убедитесь, что чаша полностью сухая и не имеет трещин. Устанавливайте её в строго горизонтальном положении, совместив направляющие с пазами в корпусе.
Сборка мультиварки после ремонта и проверка работоспособности
Перед началом сборки убедитесь, что все узлы и элементы полностью очищены от пыли, остатков герметика и других загрязнений. Все контакты должны быть сухими и не окисленными.
- Установите термодатчик в посадочное отверстие чаши, зафиксируйте защелкой или винтом, если предусмотрено крепление.
- Закрепите нагревательный элемент на внутреннем корпусе. Не перетягивайте винты – можно повредить керамическую основу.
- Подключите термопару и провода ТЭНа строго по схеме: фазу к разъему с маркировкой «L», ноль – к «N». Убедитесь в надежности контактов.
- Соберите внешний корпус, начиная с нижней панели. Следите за укладкой проводов, чтобы они не попали под винты.
- Закрепите плату управления, подключите шлейф дисплея и кнопок. Контакты вставляются до характерного щелчка.
- Установите крышку, следя за совпадением направляющих и уплотнительного кольца. Прикрутите фиксирующие винты.
- Вставьте внутреннюю чашу, закройте крышку, проверьте легкость хода замка и прилегание уплотнителя.
После сборки выполните проверку:
- Подключите мультиварку к сети через тестер напряжения – исключите короткое замыкание.
- Включите режим «Подогрев» на 5 минут, проверьте нагрев чаши рукой через пару минут.
- Запустите тестовую варку с водой. Наблюдайте за индикацией, работой кнопок, звуком реле и датчиков.
- После завершения режима проверьте внутренние элементы на наличие влаги или запаха гари.
При корректной работе всех функций и отсутствии ошибок на дисплее сборку можно считать завершённой.
