Двигатель от старой стиральной машины – это асинхронный электродвигатель мощностью от 180 до 400 Вт, рассчитанный на длительную работу и высокие обороты. Такие моторы часто комплектуются шкивом и уже имеют крепёжные проушины, что значительно упрощает их адаптацию под наждак.
Для создания самодельного наждака понадобятся: двигатель, металлическое основание (уголок или швеллер), шлифовальный круг с соответствующим посадочным диаметром, крепёжные элементы и пусковая кнопка или автомат. Часто штатный вал двигателя имеет резьбу или шпоночный паз – это позволяет без дополнительных токарных работ закрепить круг через проставку или переходник.
Важно: при сборке конструкции необходимо обеспечить устойчивое основание. Вес основания должен компенсировать вибрации от вращения круга на высокой скорости (обычно 2800 об/мин). Оптимальный выбор – стальная плита толщиной от 8 мм или приваренный каркас из уголка 40×40 мм.
Если двигатель рассчитан на 220 В, подключение производится напрямую через выключатель. В случае трёхфазного мотора возможно подключение через фазосдвигающий конденсатор ёмкостью от 10 до 20 мкФ на каждые 100 Вт мощности. Подключение должно быть выполнено с учётом правил электробезопасности: обязательное заземление корпуса и защита от пыли и стружки.
Как выбрать подходящий двигатель от стиральной машины
Для наждака оптимально подходят коллекторные двигатели от старых автоматических стиральных машин, таких как «Indesit», «Ariston», «LG» или «Samsung». Они развивают до 12 000 об/мин и обеспечивают достаточный крутящий момент для работы шлифовального круга.
Проверяй, чтобы двигатель был исправен: вал должен вращаться без заеданий, щётки – не искрить чрезмерно, обмотки – не иметь запаха гари. Наличие тахогенератора не критично, но его можно использовать для регулировки оборотов.
Избегай двигателей от современных инверторных моделей – они малопригодны без сложной электроники управления. Не бери асинхронные моторы от старых машин типа «Малютка» – у них низкие обороты и слабая мощность.
Оптимальная мощность – от 180 до 400 Вт. Важно, чтобы двигатель имел стандартное крепление и удобный доступ к валу, чтобы надёжно установить шкив или шлифовальный круг.
Перед покупкой тестируй двигатель от сети через реостат или лампу накаливания – это поможет избежать перегрузки и выявить дефекты. Обращай внимание на состояние подшипников – люфт или шум говорят о необходимости замены.

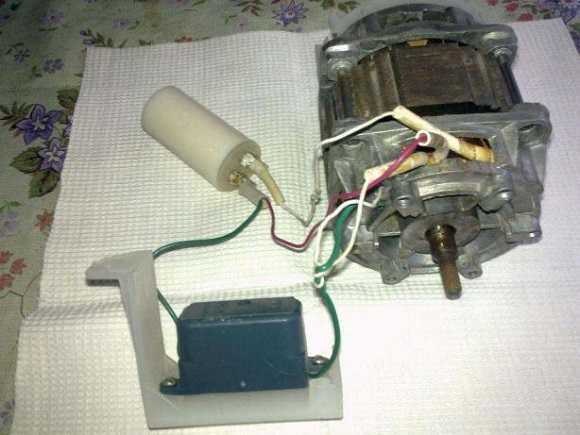

Что нужно для подключения двигателя к сети 220В
Конденсатор – обязательный элемент для создания фазового сдвига. Емкость подбирается в диапазоне 8–20 мкФ в зависимости от мощности двигателя (примерно 70 мкФ на 1 кВт). Используется неполярный пусковой или рабочий конденсатор, рассчитанный минимум на 400В.
Проводка – медные многожильные провода с сечением не менее 1,5 мм². Для подключения двигателя к сети требуется термостойкая изоляция, так как мотор может нагреваться в процессе работы.
Выключатель или пусковая кнопка – желательно использовать кнопку с фиксацией и нормально разомкнутым контактом. Для большей безопасности рекомендуется установка автоматического выключателя на 6–10А.
Защитный корпус обязателен при постоянной эксплуатации: изолируйте все соединения термоусадкой или клеммниками, исключив открытые оголённые провода.
Как изготовить или подобрать шкив для наждака
Для наждака на базе двигателя от стиральной машины важно правильно подобрать шкив, обеспечивающий оптимальную частоту вращения круга. Если двигатель рассчитан на 2800 об/мин, диаметр шкива следует выбирать так, чтобы конечная скорость круга не превышала 35 м/с.
Рассчитать диаметр шкива можно по формуле: V = π × D × n / 60, где V – линейная скорость (м/с), D – диаметр круга (м), n – число оборотов в минуту. Например, при круге 150 мм и 2800 об/мин скорость составит ~22 м/с. В этом случае можно использовать прямую посадку круга на вал без редукции. При использовании ременной передачи подбирается шкив так, чтобы обороты на валу наждака не превышали 3000 об/мин.
При изготовлении шкива важно учитывать диаметр посадочного отверстия вала двигателя (обычно 14–16 мм). Материал – алюминий или сталь. Оптимально использовать заводской шкив от старой стиральной машины, если он имеет крепление под клиновой ремень и соответствует нужному диаметру.
Если шкив изготавливается самостоятельно:
- Диаметр – 50–80 мм для первичного шкива на валу двигателя.
- Ширина – не менее ширины ремня, с запасом 2–3 мм.
- Буртик – обязателен, чтобы ремень не соскальзывал.
Для фиксации шкива на валу используйте:
- Шпонку (если вал шпоночный).
- Стопорный винт – просверлить и нарезать резьбу М6 или М8.
- Конусную посадку – если есть доступ к токарному станку.
При подборе ремня предпочтение следует отдавать клиновым типам профиля A или B, длина зависит от расстояния между шкивами. Натяжение регулируется смещением основания двигателя или натяжным роликом.
Как закрепить двигатель на прочной платформе
Для устойчивой работы наждака необходимо жесткое крепление двигателя. Оптимальный вариант – платформа из стали толщиной не менее 4 мм или фанеры ФСФ от 20 мм с металлическим усилением.
Основание должно быть больше габаритов двигателя минимум на 100 мм по длине и ширине. Это позволит удобно разместить крепеж и обеспечить устойчивость всей конструкции.
Перед сверлением отверстий под болты определите положение двигателя так, чтобы вал выходил за край платформы на 50–70 мм – это обеспечит свободный доступ к шкиву или шлифовальному кругу.
Используйте болты М8 или М10 с шайбами и самостопорящимися гайками. Минимум два болта по каждой опорной лапе. Для бетонной основы применяйте анкерные болты, для деревянной – сквозное крепление с гайками с обратной стороны.
Между лапами двигателя и платформой желательно установить резиновые прокладки толщиной 2–3 мм для снижения вибрации. Не используйте мягкие демпферы – они ухудшат жесткость крепления.
После установки проверьте отсутствие люфтов. Попробуйте вручную провернуть вал – двигатель не должен смещаться. Если есть отклонения, затяните крепеж или замените прокладки.

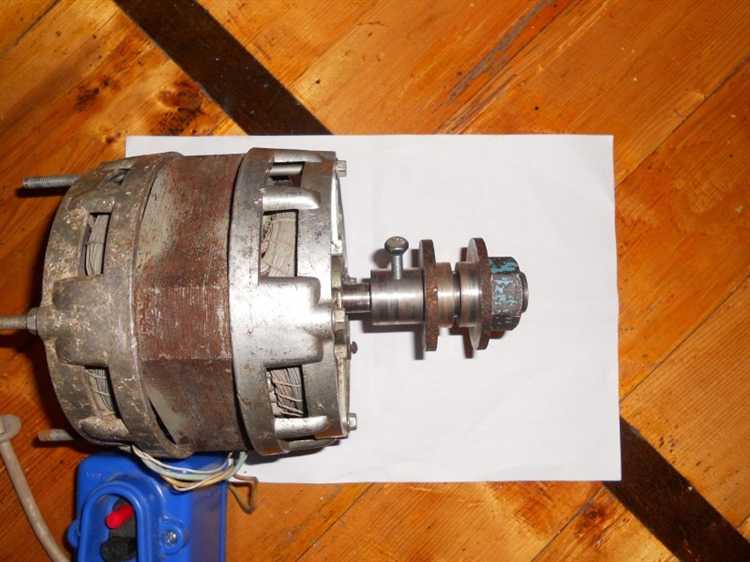

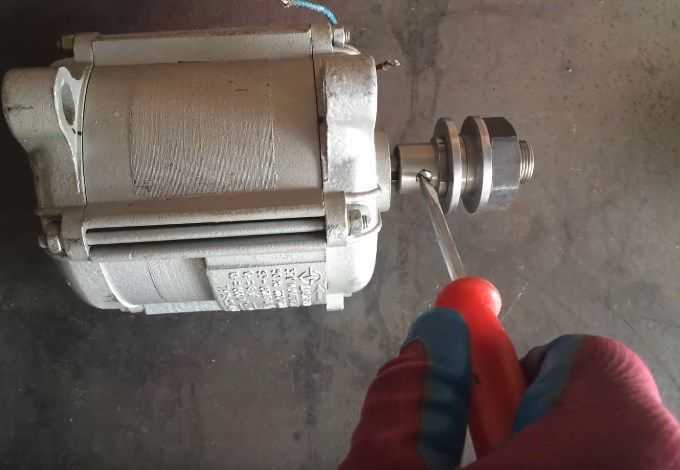

Как установить и отцентрировать абразивный круг
Перед установкой убедитесь, что диаметр посадочного отверстия круга совпадает с валом двигателя. При необходимости используйте переходную втулку из алюминия или латуни с минимальным зазором не более 0,1 мм.
Установите круг на вал, предварительно надев шайбы с обеих сторон. Используйте гайку с левой резьбой, если двигатель вращается против часовой стрелки, чтобы избежать самооткручивания.
Затягивайте крепёж вручную, затем доверните ключом, избегая избыточного усилия, чтобы не повредить круг. Проверните диск от руки – он должен вращаться свободно, без биений и заеданий.
Для центровки включите двигатель и дайте кругу набрать обороты. Визуально оцените биение. Если заметно отклонение, остановите двигатель и ослабьте крепёж. Прокладывайте бумажные или алюминиевые прокладки толщиной 0,1–0,2 мм между шайбой и кругом в зоне биения. Повторяйте процедуру до устранения колебаний.
Контрольный этап – касание круга к неподвижному маркеру (например, грифелю). При правильной центровке линия будет равномерной по всей окружности. После успешной настройки затяните крепление и протестируйте работу под нагрузкой.
Какие меры безопасности соблюдать при использовании самодельного наждака
При работе с наждаком, собранным из двигателя стиральной машины, важно соблюдать ряд обязательных мер безопасности для предотвращения травм и повреждений оборудования.
- Защита глаз и лица: всегда используйте защитные очки с боковой защитой или полноразмерный щиток. При работе возможен выброс металлической стружки и абразивных частиц.
- Использование респиратора: абразивная пыль мелкой фракции при шлифовке опасна для дыхательных путей. Респиратор с фильтром класса P2 или выше снизит риск попадания частиц в легкие.
- Надежное крепление наждачного круга: перед запуском убедитесь в правильной центровке и затяжке крепежных элементов. Несбалансированный круг вызывает вибрации и повышает риск разрушения диска.
- Ограничение скорости вращения: не превышайте максимальные обороты, указанные на маркировке наждачного круга, обычно 2950-3500 об/мин для кругов диаметром 150 мм. Превышение может привести к разлому круга.
- Проверка исправности двигателя и крепления: перед каждым использованием проверяйте отсутствие люфтов, износ подшипников и надёжность крепления двигателя к станине.
- Изоляция электроцепи: подключайте устройство только через УЗО (устройство защитного отключения) и используйте заземление для предотвращения поражения электрическим током.
- Рабочая зона без посторонних: организуйте рабочее пространство так, чтобы рядом не находились дети, домашние животные и посторонние лица.
- Защитные перчатки: используйте перчатки из плотного материала, устойчивого к механическим повреждениям, но не мешающие чувству контроля над инструментом.
- Регулярный осмотр круга на трещины: перед запуском осматривайте абразивный круг на наличие сколов и трещин, замена должна быть немедленной при малейших повреждениях.
- Отключение питания при смене круга: полностью отключайте наждак от сети перед заменой диска и проведением технического обслуживания.
Вопрос-ответ:
Можно ли использовать двигатель от любой стиральной машины для создания наждака?
Не каждый двигатель подойдет для изготовления наждака. Важно, чтобы двигатель был асинхронным с достаточной мощностью и скоростью вращения, обычно от 200 до 400 Вт. Также стоит обратить внимание на состояние обмоток и отсутствие механических повреждений. Лучше выбирать модели с легко снимающимся валом и доступными креплениями.
Как правильно закрепить шлифовальный круг на валу двигателя стиральной машины?
Для надежной фиксации шлифовального круга сначала необходимо очистить вал и внутреннюю часть отверстия круга от загрязнений. Затем используют подходящую по диаметру втулку или переходник, чтобы избежать люфта. Круг фиксируют с помощью гайки или шайбы, плотно затягивая, но без излишнего усилия, чтобы не повредить диск. Проверка баланса круга обязательна перед запуском.
Какие меры безопасности нужно соблюдать при сборке и эксплуатации наждака из двигателя стиральной машины?
В процессе сборки нужно внимательно осмотреть двигатель, исключить повреждения проводки и изоляции. Обязательно использовать защитные очки и перчатки при работе с наждаком. При запуске устройства следует убедиться, что шлифовальный круг надежно закреплен и отсутствуют посторонние предметы в зоне вращения. Не рекомендуется работать длительное время без перерывов, а также ставить наждак на нестабильную поверхность.
Какие дополнительные компоненты понадобятся для превращения двигателя стиральной машины в работающий наждак?
Кроме самого двигателя, понадобятся несколько деталей: шлифовальный круг подходящего диаметра, переходник или втулка для крепления круга на вал, крепежные элементы (гайки, шайбы), защитный кожух для безопасности пользователя, а также возможно монтажная основа или подставка для устойчивости устройства. Иногда может потребоваться регулятор скорости вращения, если нужен более точный контроль работы наждака.
