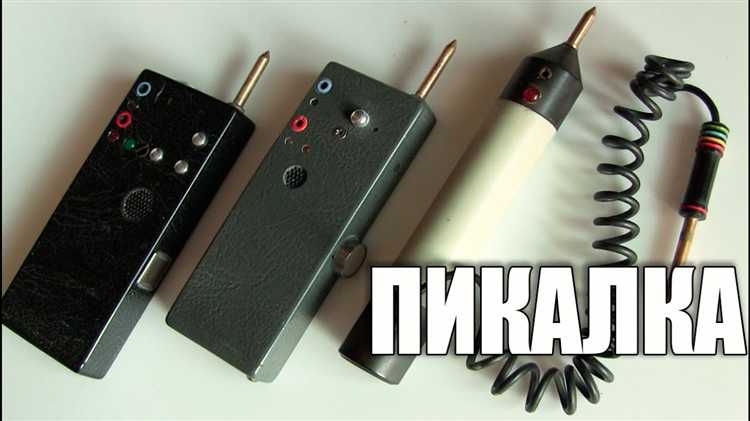

Прозвонка – это простой прибор для проверки целостности электрических цепей, который подаёт звуковой сигнал при наличии замкнутого контура. Он особенно полезен при работе с проводкой, разъёмами, печатными платами и другими элементами электросхем. В отличие от мультиметра, прозвонка обеспечивает мгновенную обратную связь без необходимости отвлекаться на показания прибора.
Чтобы собрать прозвонку с пищалкой своими руками, потребуются минимальные электронные компоненты: пьезоизлучатель, транзистор (например, BC547), два резистора (на 1 кОм и 10 кОм), и источник питания 3–9 В. Конструкция не требует специализированного оборудования, сборка возможна даже на макетной плате.
Особенность данной схемы в том, что пьезоэлемент реагирует только на действительно замкнутую цепь – сопротивление менее 100 Ом. Это устраняет ложные срабатывания при наведённом напряжении или остаточной ёмкости. Такой подход особенно полезен для диагностики слаботочных цепей, проводников в кабельных трассах и дорожек на плате.
Далее рассмотрим пошаговую инструкцию по сборке, включая схему подключения, принцип работы и советы по доработке устройства под конкретные задачи.
Выбор подходящего пьезоизлучателя и источника питания
Для сборки прозвонки необходимо выбрать пьезоизлучатель с высокой чувствительностью и низким потреблением тока. Оптимальны модели с рабочим напряжением 3–12 В и резонансной частотой 2–4 кГц. Подойдут активные пьезоизлучатели, например, тип HCM1206A или аналогичные, которые содержат встроенный генератор и могут издавать звук при подаче постоянного напряжения. Это упрощает схему и снижает требования к элементной базе.
Пассивные пьезоэлементы требуют внешнего генератора сигнала, что усложняет конструкцию и увеличивает энергозатраты. Если важна максимальная громкость, ориентируйтесь на излучатели с уровнем звукового давления не ниже 85 дБ на расстоянии 10 см.
Источником питания для прозвонки может служить батарейка типа CR2032, если ток потребления не превышает 10 мА. Для более мощных излучателей лучше использовать элементы AA или AAA (1.5 В) с повышающим преобразователем до 5–9 В, либо аккумуляторы типа Li-ion 18650 с контролем заряда. Напряжение питания должно соответствовать номиналу пьезоизлучателя с допуском ±10% во избежание снижения громкости или выхода из строя.
Схема подключения компонентов для прозвонки
Для сборки прозвонки понадобится минимальный набор компонентов: пьезоизлучатель, батарейка (3В – две пальчиковые батарейки или одна «таблетка»), кнопка (или перемычка), резистор 330–470 Ом, проводники.
Подключение выполняется по следующей схеме:
| 1 | |
| 2 | Второй контакт кнопки соединяется с одним концом резистора. |
| 3 | |
| 4 |
Если используется автоматическое срабатывание при замыкании цепи, кнопку заменяет пара щупов. При контакте между ними цепь замыкается, и излучатель издаёт сигнал. Резистор защищает пьезоэлемент от перегрузки по току. Использование резистора с меньшим сопротивлением (менее 330 Ом) не рекомендуется: возможно повреждение излучателя или быстрая разрядка батареи.

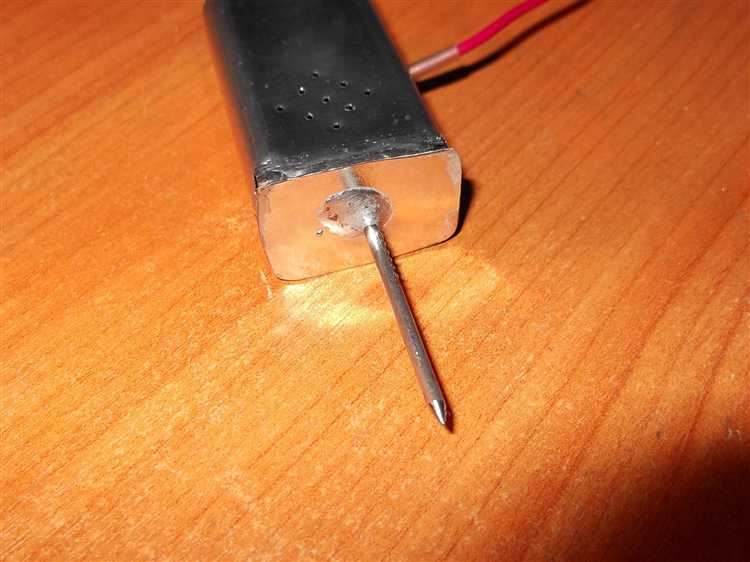

Щупы можно сделать из медных проводов с зачищенными концами, закреплёнными в пластиковом корпусе или просто изолентой. Длина щупов – до 50 см для удобства работы. Питание подводится через держатель батареек с проводами, припаиваемыми к соответствующим узлам цепи.
Изготовление корпуса из подручных материалов
Корпус для прозвонки можно сделать из доступных предметов, обеспечив компактность и удобство эксплуатации. Важно учитывать прочность, диэлектрические свойства и возможность крепления элементов.
- Фломастер или маркер: вытянутая форма позволяет разместить батарейку и пищалку. Вырежьте отверстие сбоку для кнопки, склейте корпус в нужной конфигурации.
- Корпус от зарядного устройства: часто имеет место под элементы питания и встроенные направляющие. Очистите внутренности, закрепите плату на термоклей или винты.
После выбора корпуса обязательно проверьте, чтобы все компоненты помещались без натяга. Провода фиксируйте хомутами или термоклеем для предотвращения поломки. Если планируется частое открытие, используйте винтовое или защёлкивающееся соединение.
Пайка элементов на макетной или печатной плате
Перед началом пайки убедитесь, что контактные площадки чистые: при необходимости зачистите их ластиком или изопропиловым спиртом. Используйте припой с содержанием флюса (например, Sn60Pb40 с канифолью) диаметром 0.5–0.8 мм – он удобен для точной работы.
Транзисторы и микросхемы вставляйте аккуратно, избегая перегрева. Паяльник с мощностью 20–40 Вт и температурой жала 300–350 °C оптимален для большинства работ. Время пайки одного контакта – не более 2 секунд, чтобы избежать повреждения корпуса компонента или дорожек.
После пайки проверьте каждое соединение: капля припоя должна быть гладкой и блестящей, без трещин и наплывов. Удалите остатки флюса спиртом, особенно если использовался кислотный или активный флюс. Контрольная прозвонка мультиметром выявит возможные замыкания или разрывы.
Для макетной платы с отверстиями без металлизации следует дополнительно пропаивать проводники с обеих сторон, если контакт проходит сквозь. В случае печатной платы соблюдайте ширину дорожек: для сигнальных – не менее 0.3 мм, для токовых – от 1 мм, в зависимости от нагрузки.
Проверка работоспособности прозвонки на практике
Для начала подключите питание к собранному устройству. Если используется батарейка на 9 В, убедитесь в правильной полярности. Кратковременно замкните щупы между собой. Пищалка должна издать отчётливый звуковой сигнал. Если звук отсутствует, проверьте пайку, соединения и целостность элементов.
Проверка на проводнике: Подключите щупы к концам целого провода длиной 1–2 метра. Пищалка должна сработать без задержек. При тусклом или прерывистом сигнале проверьте контакт в точках соединения или наличие сопротивления в цепи.
Проверка на обрыве: Разомкните цепь или подключите щупы к концам оборванного провода. Звука быть не должно. Если пищалка продолжает издавать сигнал – вероятен паразитный контакт или ошибка в схеме.
Испытание с резистором: Подключите между щупами резистор номиналом 1 кОм. Пищалка должна молчать либо издавать едва различимый звук. Если сигнал громкий – чувствительность прозвонки завышена, возможно, стоит изменить номинал токоограничивающего резистора.
Финальный тест: Проверьте несколько проводов с разной длиной и типом изоляции. При касании зачищенных концов проводов щупами пищалка должна стабильно срабатывать. При этом корпус устройства не должен нагреваться, а элементы – издавать запаха перегрева.
Добавление индикатора разряда батареи
Для контроля уровня заряда батареи в самодельной прозвонке пищалке применяют простой светодиодный индикатор с резистором и стабилитроном или специализированный интегральный контроллер напряжения. Оптимальное напряжение для питания – 3 В от двух последовательно соединённых батареек типа AA или AAA.
В качестве индикатора рекомендуют использовать красный светодиод с прямым падением напряжения около 2 В. Для контроля порога разряда применяется стабилитрон с напряжением стабилизации 2,7–2,8 В, включённый последовательно с резистором 10–22 кОм, ограничивающим ток до 1–2 мА. При снижении напряжения питания ниже порога стабилитрон перестаёт проводить, светодиод гаснет, сигнализируя о необходимости замены батареи.
Альтернативой является использование микросхемы TLV431 или аналогичной, которая обеспечивает более точный контроль порога и стабильность показаний. В этом случае к управляющему входу микросхемы подаётся делитель напряжения с резисторами, настроенный на срабатывание при напряжении около 2,6 В.
Индикатор подключают параллельно нагрузке прозвонки, чтобы исключить дополнительную нагрузку при выключенном приборе. Для уменьшения потребления при хранении рекомендуется использовать логический ключ или транзистор для включения индикатора только при включении прибора.
Точное определение порога разряда обеспечит стабильную работу пищалки и продлит срок службы батарей, предотвращая неожиданное выключение устройства в процессе эксплуатации.
