Создание самодельного станка для заточки ножей требует точности и понимания основных принципов работы абразивных устройств. В основе конструкции лежит двигатель с минимальной мощностью 250 Вт и рабочая частота вращения от 2800 до 3500 об/мин. Именно такие параметры обеспечивают оптимальный баланс между эффективностью заточки и безопасностью эксплуатации.
Основной элемент – шлифовальный круг с зернистостью 60–120, что подходит для восстановления заточки и удаления дефектов режущей кромки. Диаметр круга рекомендуется выбирать в пределах 150–200 мм, чтобы обеспечить достаточную поверхность для обработки ножа и равномерное распределение нагрузки.
Для надежной фиксации инструмента потребуется станина из металла толщиной не менее 3 мм, а также точный направляющий механизм с регулировкой угла заточки от 15° до 30°. Использование подшипников с классом точности не ниже P5 значительно снижает вибрации и увеличивает ресурс устройства.
При сборке важно предусмотреть защитные кожухи и ограничители, которые предотвращают случайный контакт с вращающимся кругом. Электропитание лучше организовать через плавкий предохранитель и кнопку аварийной остановки для повышения безопасности работы.

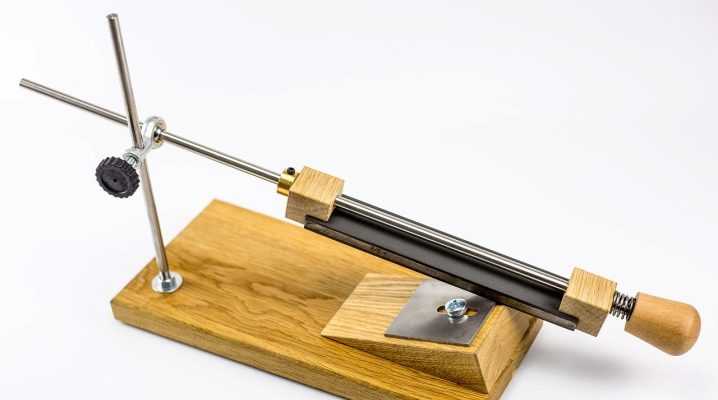

Выбор подходящего двигателя для заточного станка
Для самодельного заточного станка оптимальным вариантом станет двигатель с мощностью от 300 до 750 Вт, работающий на постоянных или переменных оборотах в пределах 2800–3500 об/мин. Мощность менее 300 Вт не обеспечит стабильную работу с крупными или твердыми ножами, а свыше 750 Вт – избыточна для бытовых задач и усложняет конструкцию.
Тип двигателя предпочтительно выбирать асинхронный однофазный или коллекторный (щеточный). Асинхронные обеспечивают надежность и долговечность, но требуют применения пускового конденсатора и обладают ограниченной регулировкой оборотов. Коллекторные двигатели легче поддаются регулировке скорости через ШИМ-контроллеры, что важно для адаптации под разные материалы и размеры ножей.
Для управления скоростью рекомендуется использовать двигатели с номинальным напряжением 220 В (если используется бытовая сеть). При этом следует обеспечить наличие электронного регулятора оборотов с диапазоном от 1500 до 3500 об/мин. Такой диапазон позволит точнее подобрать режим заточки, снизить нагрев и увеличить срок службы абразива.
Если предполагается использование шлифовального круга диаметром 150–200 мм, необходимо удостовериться, что двигатель способен обеспечить достаточный крутящий момент. Например, двигатель на 500 Вт при 3000 об/мин обеспечивает стабильное вращение без просадок даже при увеличенной нагрузке.
При подборе учитывайте вес и габариты двигателя: компактные модели облегчают конструкцию станка и снижают вибрацию. Оптимально использовать двигатель с валом диаметром 8–12 мм для удобства установки шкива или фланца.

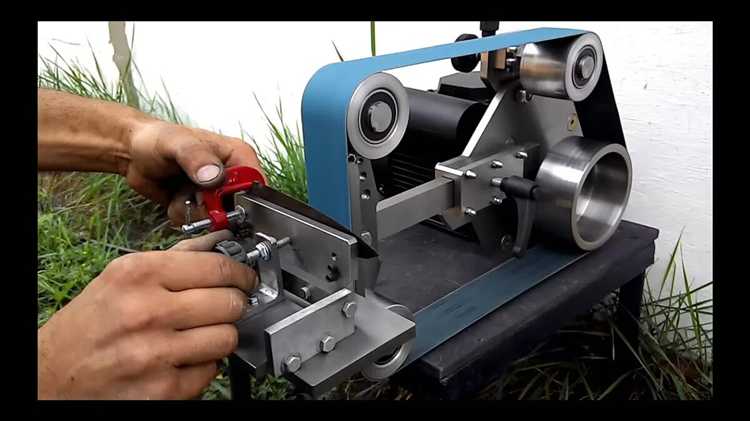

Подготовка основания и крепление рабочих элементов
Для основания станка рекомендуется использовать прочную металлическую пластину толщиной не менее 5 мм или деревянную фанеру не тоньше 20 мм, устойчивую к вибрациям. Размеры основания должны обеспечивать надежную устойчивость – оптимально 300×300 мм или больше.
Перед монтажом рабочих элементов поверхность основания нужно тщательно выровнять шлифовальной машиной или наждачной бумагой, чтобы избежать перекосов. Для крепления точильного диска и электродвигателя применяют болты с гайками М6 или М8, в зависимости от массы компонентов и предполагаемых нагрузок. Отверстия под крепежные элементы просверливают с помощью сверла, соответствующего диаметру болтов, с обязательным соблюдением точной разметки.
Рабочие элементы крепят на резиновых или полиуретановых прокладках толщиной 3-5 мм, чтобы снизить вибрацию и повысить срок службы узлов. Электродвигатель фиксируют на регулируемом основании, позволяющем изменять натяжение ремня – это может быть сдвижная площадка с гайками-барашками или винтовыми прижимами.
При установке шлифовального круга важно обеспечить точную центровку. Для этого применяют центрирующие втулки или шайбы, подбирая толщину так, чтобы диск не имел биения при вращении. После закрепления диска проверяют балансировку, регулируя расположение грузиков или подкладывая прокладки с противоположной стороны.
Крепежная часть для ножа должна быть выполнена из металла толщиной не менее 4 мм с гладкой рабочей поверхностью. Для фиксации ножа используют винты с мелкой резьбой и пружинные шайбы, исключающие самопроизвольное ослабление при вибрациях. Расположение держателя планируют таким образом, чтобы угол заточки был легко регулируемым, а доступ к элементам – свободным и безопасным.

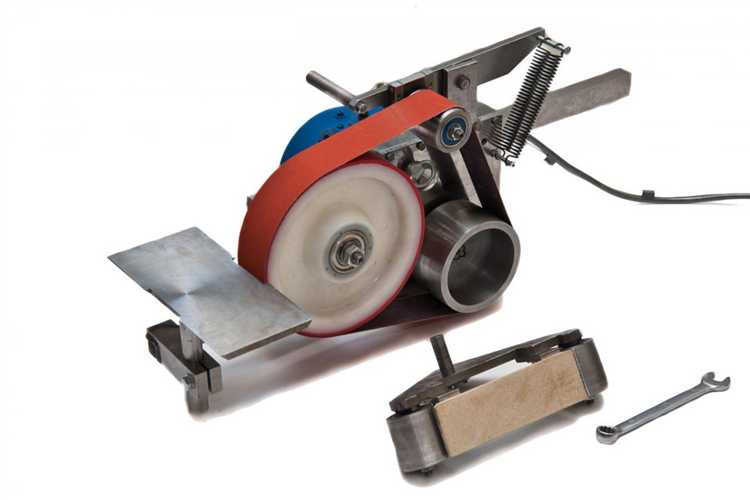

Изготовление и установка шлифовального круга
Для самостоятельного изготовления шлифовального круга рекомендуется использовать бакелитовый или алюминиевый диск диаметром 150–200 мм и толщиной 20 мм. Важно, чтобы диск имел стандартное отверстие под шпиндель – обычно 12,7 мм (½ дюйма). Для заточного станка оптимальна зернистость круга от 36 до 60, что обеспечивает баланс между скоростью съема металла и качеством шлифовки.
Для сборки круга понадобится абразивная шлифовальная смесь или уже готовый круг, если применяется метод наклеивания зернистого материала на основу. При самостоятельном нанесении абразивного слоя используют эпоксидный клей, равномерно распределяя его по поверхности диска и посыпая нужным зерном. Толщина слоя не должна превышать 5 мм для обеспечения прочности и равномерного износа.
Перед установкой круга необходимо проверить балансировку. Для этого диск закрепляют на шпинделе и слегка вращают, определяя зоны с перекосом по вибрации или шуму. Несбалансированный круг следует корректировать, снимая лишний материал на более тяжелой стороне либо подкладывая тонкие прокладки.
При монтаже шлифовального круга важно использовать защитные шайбы и гайки, соответствующие диаметру и типу шпинделя. Крепление должно быть плотным, но не чрезмерно затянутым, чтобы избежать деформации диска. Вращение круга должно быть свободным, без люфта и заеданий.
Рекомендуется дополнительно установить защитный кожух, который предохраняет оператора от искр и фрагментов абразива при работе. После установки круга обязательно провести пробный запуск на холостом ходу для проверки устойчивости и отсутствия вибраций.

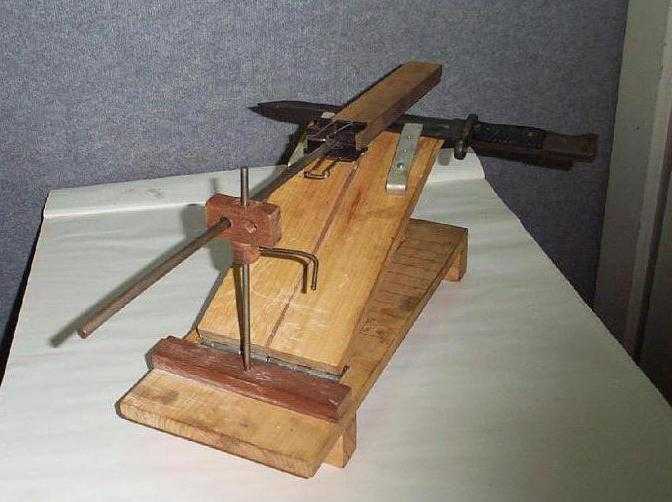

Монтаж и регулировка привода станка
Для привода станка рекомендуется использовать электродвигатель мощностью от 250 до 400 Вт с оборотами от 2800 до 3500 об/мин. Крепление двигателя должно быть жёстким, с помощью уголков или специализированных кронштейнов, чтобы исключить вибрации и смещения при работе.
Перед монтажом соедините вал двигателя с валом шлифовального круга через гибкую муфту или ременную передачу. Ремень должен быть узким (обычно клиновый В- или А-серия), с натяжением, обеспечивающим отсутствие проскальзывания, но не вызывающим чрезмерной нагрузки на подшипники. Натяжение проверяют, нажав пальцем на середину ремня: прогиб должен быть около 10–15 мм при умеренном усилии.
Рекомендуется использовать подшипниковые опоры на валу двигателя и на шпинделе круга, чтобы снизить износ и обеспечить точное вращение. Убедитесь, что подшипники смазаны и не имеют люфта.
Для регулировки скорости привода при необходимости применяют ступенчатый вариатор или контроллер с плавным изменением оборотов. При этом следует контролировать максимальную скорость, не превышающую рекомендованную для используемого абразива, обычно 30–40 м/с по периферии круга.
После сборки привода необходимо проверить биение круга. Оно не должно превышать 0,05 мм по индикатору часового типа. При превышении выполняют балансировку или замену крепления круга.
В целях безопасности подключайте двигатель через плавкий предохранитель и обязательно оборудуйте кнопку аварийной остановки в удобном доступе.
Рекомендуется периодически (раз в 50 часов работы) проверять натяжение ремня и состояние подшипников, своевременно устраняя износ и дефекты для стабильной и безопасной работы привода.

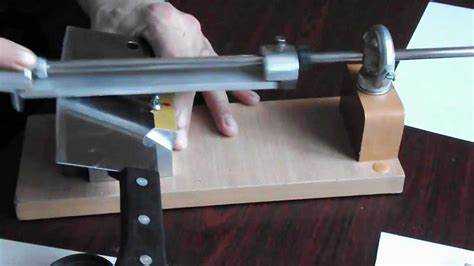

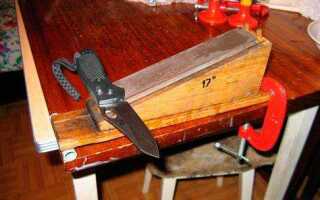

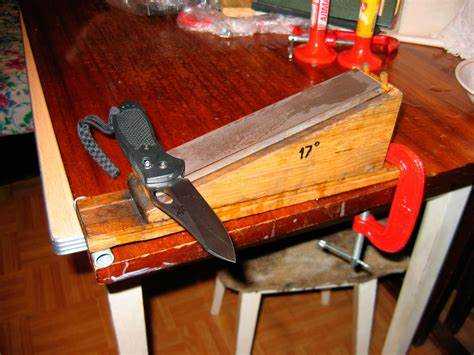

Сборка и крепление направляющих для ножей
Для точной заточки необходимы надежные направляющие, обеспечивающие фиксированное положение ножа относительно шлифовального круга. Чаще всего применяют металлические или деревянные планки с возможностью регулировки угла заточки.
- Подготовьте основу из прочного материала (металлический профиль или твердый пластик) длиной не менее 20 см и шириной около 3–5 см.
- Закрепите на основе пару параллельных планок, высота которых должна соответствовать толщине лезвия ножа с запасом 1–2 мм для свободного перемещения. Для этого используйте винты с гайками или крепежные скобы.
- Просверлите отверстия под крепеж так, чтобы можно было регулировать расстояние между планками, позволяя фиксировать ножи разной толщины.
- Установите упор в передней части направляющей, ограничивающий движение ножа вперед, чтобы избежать соскальзывания во время заточки.
- При необходимости добавьте мягкие накладки из резины или фетра на внутреннюю поверхность планок, чтобы предотвратить царапины на лезвии.
- Крепление направляющих к рабочей поверхности станка должно быть жестким, но с возможностью быстрой демонтажа. Используйте болты с барашковыми гайками или зажимы.
- Проверьте параллельность планок и их горизонтальное положение с помощью угольника или линейки. Ошибка более 1 мм приведет к неравномерной заточке.
Правильная сборка и фиксация направляющих гарантирует стабильность положения ножа и высокое качество результата без лишних усилий.

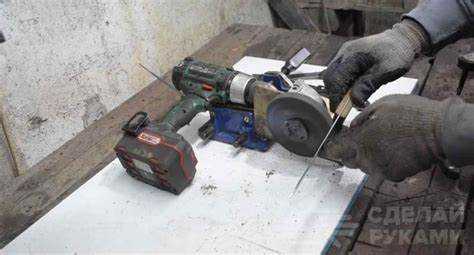

Подключение системы охлаждения и ее важность
При самостоятельной сборке станка для заточки ножей система охлаждения снижает нагрев абразива и обрабатываемого металла, предотвращая потерю закаленности и микротрещины на лезвии. Для подключения используйте помпу с производительностью не менее 200 л/ч и температурой жидкости 10–15 °C. Рекомендуется применять водяной радиатор с вентилятором для поддержания стабильной температуры.
Подводящий шланг должен иметь диаметр 6–8 мм, чтобы обеспечить равномерное поступление жидкости под давлением 0,2–0,3 МПа. Обязательно устанавливайте фильтр перед помпой для предотвращения попадания мелких абразивных частиц, которые могут вывести систему из строя.
Регулярно проверяйте герметичность соединений и уровень жидкости в баке. Недопустимо использование жидкости с высокой жесткостью – она вызывает отложения и снижает эффективность охлаждения. Лучший выбор – дистиллированная вода с добавлением антикоррозийных присадок.
Тестирование работы станка и устранение вибраций
После сборки станка для заточки ножей необходимо проверить его работоспособность на холостом ходу. Запустите двигатель на минимальных оборотах и внимательно прислушайтесь к звуку работы. Резкие шумы или биение указывают на неправильное крепление или разбалансировку шкива и рабочего вала.
Для точной проверки баланса закрепите на шпинделе груз весом 100–150 грамм и вращайте вал вручную. Если груз стремится остановиться в одном положении – вал разбалансирован. В таком случае устраните дисбаланс, подточив тяжелую часть или добавив груз на противоположную сторону.
Следующий этап – проверка крепления абразивного круга. Он должен быть ровно зафиксирован без люфта. При наличии биений замените крепежные элементы или установите дополнительную шайбу для центровки.
Вибрации чаще всего возникают из-за неправильной сборки подшипников и ослабленных болтов. Проверьте момент затяжки креплений, рекомендуется использовать динамометрический ключ и соблюдать указанный в инструкции к подшипникам момент – обычно от 3 до 5 Н·м.
Устранить остаточные вибрации можно с помощью установки виброгасящих прокладок под станину. Используйте материалы толщиной 3–5 мм с жесткостью, подходящей под вес оборудования. Резиновые прокладки или специальные демпферы значительно снижают передачу вибраций на рабочую поверхность.
Для контроля стабильности работы после внесения изменений запустите станок на максимальных оборотах и измерьте уровень вибраций с помощью виброметра. Допустимый уровень для бытовых станков не должен превышать 2,5 мм/с по параметру виброускорения.
При регулярном обслуживании смазывайте подшипники и проверяйте крепежи каждые 30 часов работы. Это обеспечит минимальный износ деталей и сохранит стабильность работы без вибраций.
Техника безопасности при эксплуатации самодельного станка
Неправильное использование самодельного станка для заточки ножей может привести к серьёзным травмам. Следующие меры необходимы для обеспечения безопасной работы:
- Перед запуском проверяйте жёсткость крепления всех деталей – особенно точильного круга, держателя ножа и основания.
- Используйте защитные очки с боковой защитой – мелкая стружка и частицы абразива могут вылетать с высокой скоростью.
- Никогда не запускайте станок без кожуха, закрывающего вращающиеся части. При разрушении круга возможен выброс осколков.
- Одевайте перчатки с прорезиненными ладонями только при необходимости удержания заготовки – но избегайте loose-одежды и длинных рукавов, способных попасть в движущиеся части.
- Устанавливайте станок на устойчивую, виброизолированную поверхность. При раскачивании возможен уход ножа с направляющей.
- Не допускается работа в помещении с высокой влажностью – это увеличивает риск короткого замыкания при использовании электропривода.
- Провод электропитания должен быть зафиксирован вдали от зоны вращения, без провисаний и перегибов.
- Запрещается точить ножи при наличии трещин на абразивном круге – даже микроповреждения приводят к разрушению на высоких оборотах.
- После 20 минут непрерывной работы делайте паузу – перегрев узлов повышает риск деформации и выхода из строя.
- Храните станок в разряженном (отключённом от сети) состоянии. Перед техническим обслуживанием обязательно отключайте питание и проверяйте отсутствие остаточного вращения круга.
Вопрос-ответ:
Какие материалы лучше всего использовать для самодельного станка?
Для корпуса станка подойдёт толстая фанера, алюминиевая плита или металл — всё зависит от доступных инструментов и навыков. Важно, чтобы конструкция была прочной и устойчивой. Для направляющих часто используют металлические стержни или мебельные направляющие. Абразив можно установить на вращающийся диск, закреплённый на валу небольшого электродвигателя. Также пригодятся винты, уголки, прижимы и другие крепёжные элементы. При выборе материалов стоит учитывать не только прочность, но и удобство в обработке.
Насколько точно можно затачивать ножи на самодельном станке?
Точность заточки во многом зависит от качества сборки и настройки станка. Если использовать регулируемую направляющую для удержания угла заточки, можно добиться очень стабильного результата, сравнимого с заводскими устройствами. Главное — надёжно фиксировать нож и контролировать равномерность движения абразива. Для большей точности можно дополнительно использовать угломер или уровень.
Можно ли использовать старый жёсткий диск или мотор от бытовой техники для сборки станка?
Да, такой подход вполне возможен. Моторы от старых бытовых приборов (например, от стиральной машины, вентилятора или пылесоса) часто имеют подходящую мощность и обороты. Некоторые умельцы используют двигатели от жёстких дисков, хотя их мощность может быть недостаточной для заточки твёрдых сталей. Главное — обеспечить устойчивое крепление и безопасное подключение к электросети.
Нужно ли дополнительно охлаждать нож во время заточки на самодельном станке?
Если абразив вращается с высокой скоростью, металл может быстро перегреваться. Перегрев приводит к потере твёрдости режущей кромки. Чтобы этого избежать, желательно затачивать с перерывами или использовать воду для охлаждения. Некоторые мастера ставят рядом небольшую ёмкость с водой и время от времени окунают в неё лезвие. Если есть возможность, можно установить капельную подачу воды прямо на зону заточки.
Какой абразив лучше использовать: камень, наждачная бумага или алмазный диск?
Выбор зависит от того, с каким металлом предстоит работать. Для мягких сталей подойдёт наждачная бумага, закреплённая на ровной поверхности. Каменные круги — классический вариант, особенно если они правильно подобраны по зернистости. Алмазные диски более долговечны и подходят для твёрдых сталей и быстрорежущих ножей. Однако они стоят дороже. Если вы планируете затачивать ножи регулярно, стоит рассмотреть вариант с алмазным покрытием.
