Как сделать стойку для дрели

Как сделать стойку для дрели

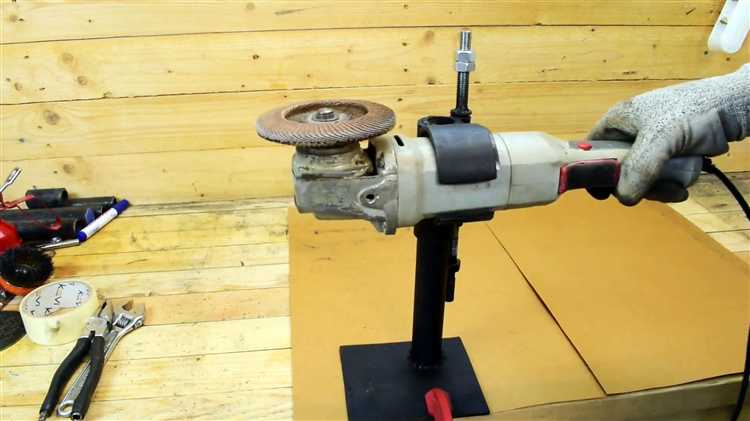

Прецизионное сверление невозможно без устойчивой опоры. Покупные стойки стоят от 3000 рублей и выше, но при наличии базового набора инструментов и материалов можно изготовить конструкцию своими руками. Самодельная стойка позволяет использовать дрель как сверлильный станок, сохранив точность на уровне 1–2 мм.

Для основы лучше всего подходит металлическая или фанерная платформа толщиной не менее 18 мм. Высота направляющих – от 300 до 500 мм, в зависимости от размеров дрели. Оптимально использовать направляющие от старых амортизаторов, мебельные направляющие или телескопические штанги с люфтом не более 0,2 мм.

Главное – обеспечить вертикальное движение без перекосов. Для этого потребуется параллельная установка двух направляющих и крепление дрели к подвижной каретке. Каретка может быть собрана из алюминиевого профиля или фанеры, усиленной металлическими уголками. Важно точно вымерить центр тяжести дрели, чтобы избежать самопроизвольного отклонения при сверлении.

Пружинный механизм возврата можно реализовать с помощью пружин от дверных доводчиков или канцелярских зажимов. Усилие должно быть достаточным для подъема дрели без рывков. Рукоятка для опускания каретки изготавливается из стального стержня длиной около 200 мм, прикрученного к шарнирному механизму сбоку от стойки.

Итоговая конструкция позволяет сверлить перпендикулярно поверхности с устойчивым упором и минимальной вибрацией. Такой подход особенно полезен при работе с печатными платами, мебельными заготовками и пластиковыми элементами.

Выбор материалов и инструмента для стойки

Выбор материалов и инструмента для стойки

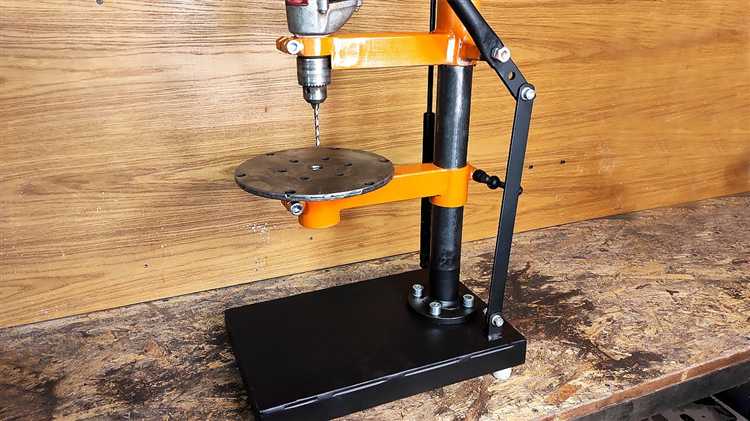

Основание стойки должно быть выполнено из фанеры толщиной не менее 18 мм или плиты МДФ. Оптимальные размеры – 300×300 мм, чтобы обеспечить устойчивость конструкции. Для стойки предпочтительно использовать алюминиевый профиль 20×40 мм или шлифованную стальную трубу диаметром 25 мм. Оба варианта обеспечивают достаточную жёсткость и износостойкость.

Направляющие можно взять от старого принтера или линейного подшипника типа SC20UU в паре с круглыми направляющими диаметром 20 мм. Это обеспечит плавный ход платформы. Для подвижной каретки понадобится фанера толщиной 12–15 мм или алюминиевый лист 5 мм. Крепление дрели удобно реализовать через металлические хомуты или самодельный зажим из стальной полосы 30×4 мм с резьбовыми отверстиями под винты М6.

Для фиксации высоты и движения каретки используйте стальной винт М8 с барашковой гайкой или резьбовую рукоятку. Пружину возврата можно снять с автомобильного амортизатора или использовать пружину сжатия длиной 100–120 мм и диаметром 15–20 мм. Шарнирное соединение для качающегося рычага изготавливается из мебельной стяжки или болтов с втулками под подшипники.

Из инструмента потребуется дрель, углошлифовальная машина, ножовка по металлу, сверлильный станок или ручная стойка, метчики М6 и М8, штангенциркуль, струбцины, ключи и отвёртки. Также необходимы крепёжные элементы: винты, шайбы, гайки, шпильки и дюбели при креплении к верстаку.

Определение размеров и разметка основных деталей

Определение размеров и разметка основных деталей

Основание выполняется из фанеры или ДСП толщиной не менее 18 мм. Рекомендуемые размеры: ширина – 300 мм, глубина – 250 мм. Эти параметры обеспечивают устойчивость при работе. На лицевой стороне основания необходимо разметить центр для крепления вертикальной стойки, отступив 125 мм от заднего края и 150 мм от боковых сторон.

Вертикальная стойка изготавливается из деревянного бруса или металлического профиля сечением не менее 40×40 мм. Высота – 500 мм. Разметку отверстий под крепление к основанию проводят на нижнем торце стойки: два отверстия диаметром 6 мм, на расстоянии 30 мм от краёв.

Направляющие элементы изготавливаются из шлифованных труб или мебельных направляющих. Длина – 300 мм. Отверстия под них размечают на подвижной каретке на одинаковом расстоянии от центра (обычно 50 мм в каждую сторону) с параллельностью относительно краёв.

Каретка, на которую будет устанавливаться дрель, изготавливается из фанеры толщиной 15 мм. Размеры – 120×180 мм. На верхней части размечают отверстие под хомут или крепёж под корпус дрели, отступив 60 мм от центра в сторону предполагаемой оси сверления. Дополнительно размечают отверстия под подшипники или втулки, если конструкция предполагает направляющее скольжение.

Ограничители хода и возвратная пружина требуют точной симметричной разметки относительно оси стойки. Отверстия под фиксаторы выполняются на высоте 450 мм от основания с шагом 10 мм вниз – для регулировки глубины сверления.

Каждая деталь размечается карандашом с помощью угольника и линейки, соблюдая прямые углы и симметрию. Неточности на этом этапе усложнят сборку и снизят точность работы всей конструкции.

Изготовление направляющих для вертикального перемещения

Изготовление направляющих для вертикального перемещения

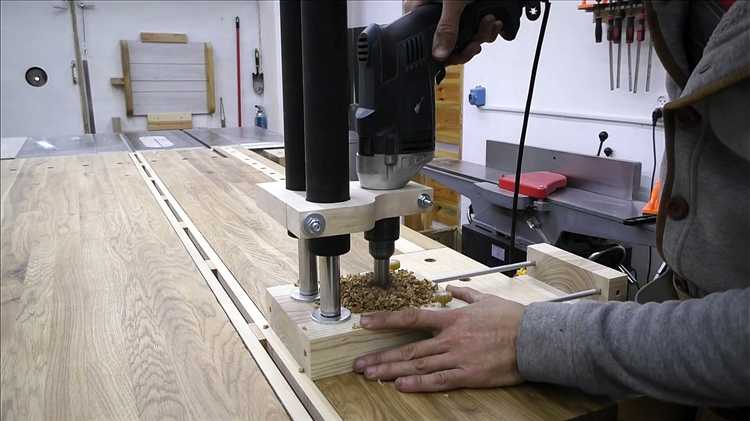

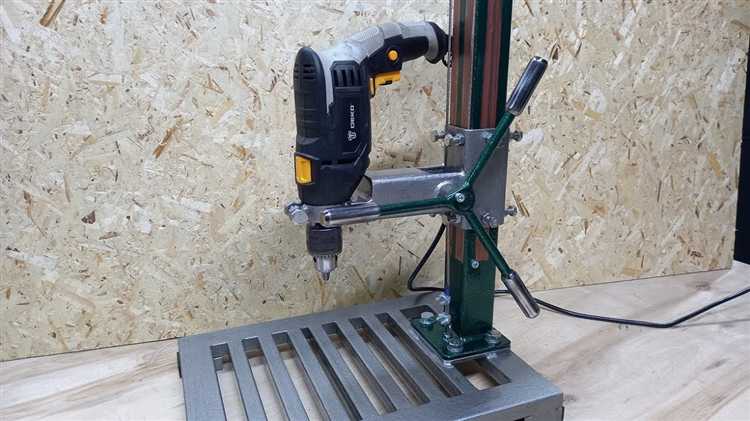

Для обеспечения стабильного вертикального хода дрели необходимы две жёсткие направляющие. Оптимальный вариант – использовать стальные хромированные штанги диаметром 12–16 мм. Их можно извлечь из старого принтера или приобрести в магазине металлопроката. Длина направляющих – не менее 300 мм.

Направляющие закрепляются строго параллельно на основании стойки. Для фиксации используют металлические уголки или предварительно изготовленные крепления из фанеры толщиной 15–18 мм. Важно точно разметить отверстия под штанги, чтобы избежать перекосов. Диаметр отверстий должен соответствовать наружному диаметру направляющих, допуск – не более 0,2 мм.

Для подвижной части – каретки, потребуется втулка с внутренним диаметром, совпадающим с диаметром направляющей. Подойдут втулки из бронзы или капролона. Если они отсутствуют, можно использовать подшипники скольжения типа LM12UU. Они обеспечивают плавный ход без люфта и не требуют сложной установки.

Каретка должна перемещаться по направляющим с минимальным зазором, но без заеданий. При необходимости внутренние стенки втулок притирают с помощью абразивной пасты. Рекомендуется нанести тонкий слой смазки – технический вазелин или густую силиконовую смазку.

Важно проверить параллельность направляющих после финальной сборки. Отклонение по вертикали не должно превышать 0,5 мм на 300 мм хода. Для контроля используют штангенциркуль или цифровой уровень.

Сборка подвижной платформы для крепления дрели

Сборка подвижной платформы для крепления дрели

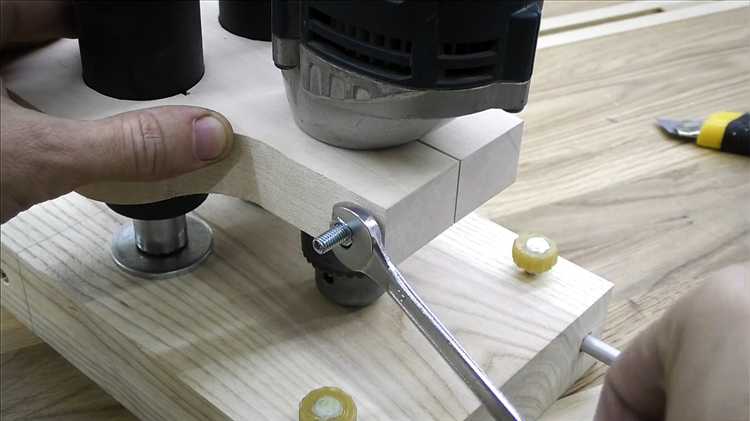

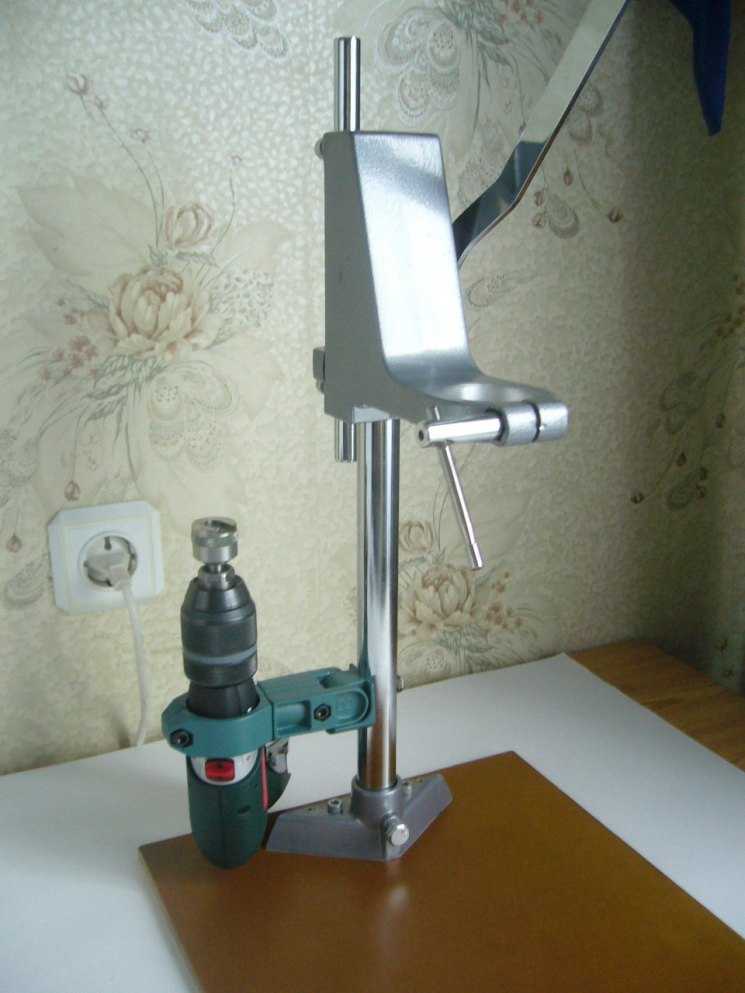

Для создания подвижной платформы потребуется лист фанеры толщиной 12–15 мм размером 250×150 мм. Это основание, на которое будет устанавливаться каретка с направляющими. Отверстия под направляющие сверлятся по краям длинной стороны, отступив 20 мм внутрь. Диаметр отверстий должен соответствовать наружному диаметру линейных подшипников или направляющих втулок.

В качестве направляющих подойдут шлифованные металлические штанги диаметром 12 мм и длиной 300 мм. Они фиксируются в заранее подготовленных стойках, которые крепятся к основанию. Расстояние между штангами должно точно соответствовать посадочному размеру подвижной платформы.

Подвижная часть вырезается из фанеры или металла толщиной не менее 10 мм и по ширине должна быть на 1–2 мм меньше расстояния между направляющими. В неё устанавливаются подшипники скольжения или втулки. Если используется фанера, втулки фиксируются эпоксидным клеем. При установке важно строго соблюдать параллельность.

Для крепления дрели на подвижной платформе высверливаются монтажные отверстия с учётом размеров корпуса. Если дрель цилиндрическая, используется металлический хомут с болтовым зажимом. При прямоугольном корпусе – фиксирующие уголки. Все крепёжные элементы устанавливаются с возможностью регулировки.

Ход платформы проверяется вручную. Не должно быть люфтов и заеданий. При необходимости втулки или направляющие регулируются, добиваясь плавного и ровного движения. Завершающий этап – установка возвратной пружины, соединяющей платформу и основание. Её натяжение регулируется по весу дрели.

Установка возвратной пружины и ограничителей хода

Установка возвратной пружины и ограничителей хода

Возвратная пружина необходима для автоматического возврата держателя дрели в исходное положение после сверления. Для её установки потребуется:

  • Пружина с наружным диаметром 15–20 мм и длиной в сжатом состоянии не более 30 мм.
  • Шпилька или болт М6 длиной 60–80 мм для оси крепления.
  • Два ограничительных упора (гайки, шайбы или втулки) для настройки хода.

Порядок установки пружины:

  1. Просверлите в неподвижной части стойки отверстие диаметром 6 мм под ось крепления пружины.
  2. На подвижной части просверлите аналогичное отверстие, расположенное вертикально по оси движения.
  3. Установите ось, надев пружину так, чтобы её концы упирались в подвижный и неподвижный элементы.
  4. Закрепите пружину, не допуская проворота, при необходимости зафиксируйте её концы с помощью прорезей или винтов М3.

Для установки ограничителей хода используйте:

  • Регулируемые винты с гайками или стопорные шайбы.
  • Установку верхнего ограничителя, чтобы предотвратить чрезмерный подъем держателя.
  • Нижний ограничитель – для контроля глубины сверления, размещается на направляющей или штоке.

Расстояние между ограничителями подбирается в зависимости от длины хода, оптимальное значение – 50–70 мм. Надежно зафиксируйте ограничители, чтобы избежать смещения во время работы.

Крепление основания и проверка устойчивости конструкции

Крепление основания и проверка устойчивости конструкции

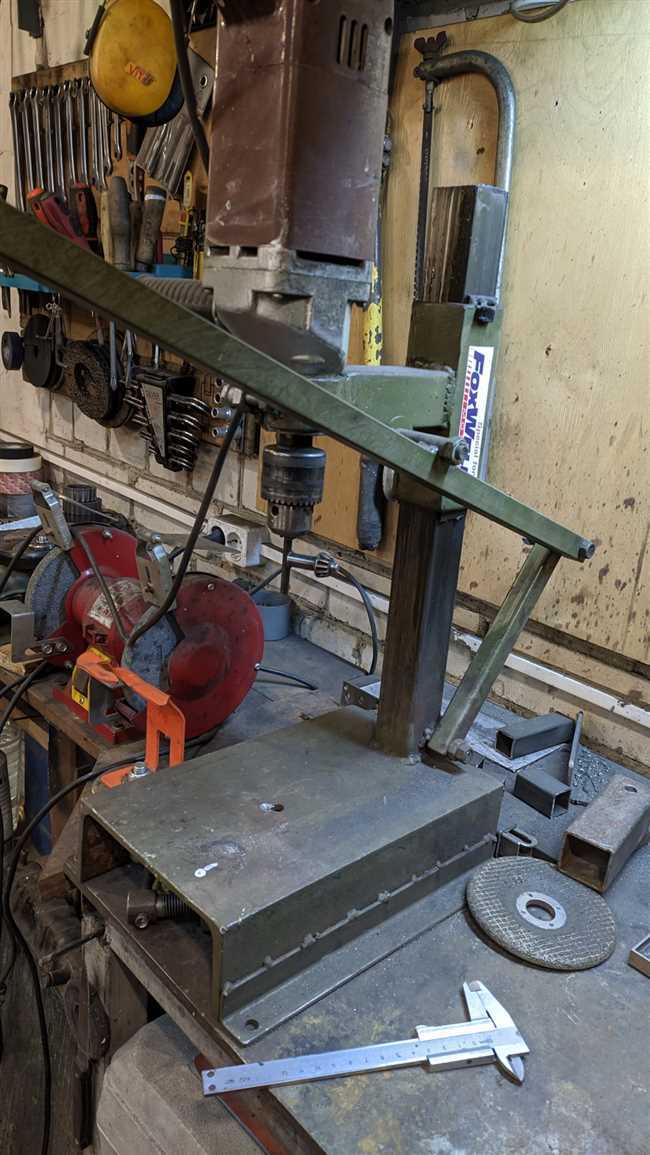

Основание стойки для дрели должно быть выполнено из прочного материала толщиной не менее 18 мм, например, фанеры или МДФ. Размер основания оптимален в пределах 300×300 мм для стандартных моделей дрелей. При закреплении используйте мебельные шурупы длиной 40–50 мм, вкручивая их с шагом 10–15 см по периметру и в местах соединения стоек.

Для повышения устойчивости основание рекомендуется дополнительно усилить металлическими уголками 40×40 мм, закрепленными не менее чем четырьмя болтами М6. Если стойка планируется использовать на неровной поверхности, под основание можно прикрепить резиновые ножки высотой 10 мм, обеспечивающие сцепление и предотвращающие скольжение.

Проверку устойчивости конструкции проводят в два этапа. Первый – визуальная оценка: при легком нажатии на верхнюю часть стойки не должно быть заметных колебаний или расшатываний. Второй – функциональный тест: дрель устанавливается и включается на средних оборотах, после чего необходимо убедиться, что стойка не смещается и не наклоняется.

Если выявлены люфты, их устраняют подтяжкой крепежа или добавлением дополнительных элементов жесткости, например, поперечных распорок из металлического профиля толщиной не менее 2 мм. Все соединения должны быть проверены на отсутствие вибраций после сборки и перед эксплуатацией.

Проверка точности сверления и настройка механизма

Проверка точности сверления и настройка механизма

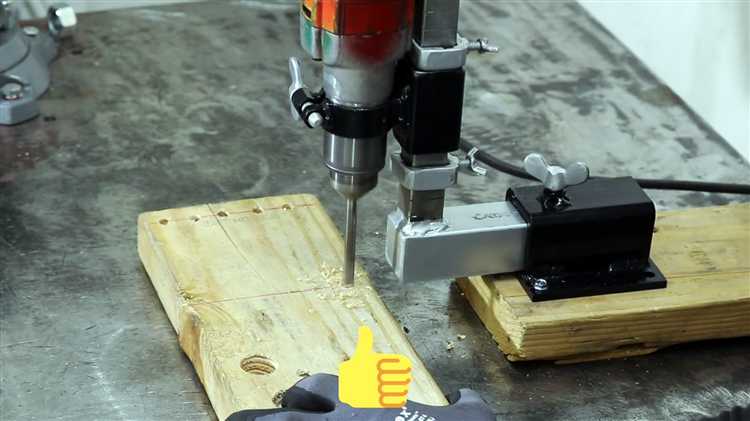

Для проверки точности сверления необходимо сначала закрепить дрель в стойке и установить сверло нужного диаметра. В качестве контрольного материала подойдет лист фанеры толщиной 10 мм. Сделайте пробное сверло, отметьте отверстие и измерьте его перпендикулярность к поверхности с помощью угольника или строительного уровня с точностью до 0,5°. Если угол отклоняется, регулируйте положение дрели в креплении, ослабляя фиксаторы и подгоняя горизонтальное или вертикальное положение.

Для повышения стабильности и плавности хода механизма применяйте смазку на направляющих и винтовых соединениях. Проверяйте отсутствие люфта, прокручивая дрель вручную по оси вертикального перемещения; люфт более 1 мм требует подтяжки креплений или замены деталей. Если механизм опускания дрели использует винтовой привод, важно контролировать зазор между гайкой и резьбой – он не должен превышать 0,2 мм для сохранения точности.

Настройка глубины сверления выполняется с помощью ограничителя хода. Установите ограничитель на необходимое расстояние от сверла до поверхности, учитывая толщину материала и запас для выхода сверла. После пробного сверления измерьте глубину отверстия штангенциркулем, при необходимости подкорректируйте ограничитель с шагом 1 мм.

Проверяйте вертикальность стойки на ровной плите или столе, используя уровень с точностью 0,2°. При отклонении более 1° корректируйте крепежные элементы стойки. Для дополнительной точности при сверлении мелких отверстий используйте направляющие втулки, закрепленные в основании стойки, чтобы исключить смещение сверла при нажатии.

Вопрос-ответ:

Какие материалы понадобятся для изготовления стойки для дрели своими руками?

Для создания стойки для дрели обычно используют металлические или деревянные детали. Чаще всего берут металлические уголки, трубы или профильные трубы для каркаса, а также крепежные элементы — болты, гайки и шайбы. Для основания можно использовать фанеру или доску толщиной около 20 мм, чтобы обеспечить устойчивость. Иногда применяют пружинные зажимы или специальные крепления для фиксации дрели. Также пригодятся инструменты: дрель, сварочный аппарат или шуруповерт, рулетка, уровень и карандаш.

Как правильно закрепить дрель на самодельной стойке, чтобы она не болталась и не смещалась при работе?

Для надежного крепления дрели на стойке используют специальные хомуты или зажимы, которые плотно обхватывают корпус инструмента. Если подходящих деталей нет, можно сделать рамку из металлической полосы с отверстиями под винты, которые проходят через корпус дрели. Важно, чтобы крепеж был плотным, но не повреждал инструмент. Также помогает использование резиновых прокладок между дрелью и металлическими элементами для гашения вибраций и предотвращения царапин. В некоторых конструкциях применяют раздвижные или фиксирующие механизмы, позволяющие подстраивать посадку под разные модели дрелей.

Какие ошибки чаще всего допускают при сборке стойки для дрели, и как их избежать?

Основные ошибки связаны с недостаточной устойчивостью конструкции и неправильным выбором материалов. Если основание слишком маленькое или тонкое, стойка будет раскачиваться при работе, что снижает точность сверления и может быть опасно. Другой распространённый промах — слабое крепление дрели, из-за чего она смещается или вибрирует. Также ошибки возникают при неправильной разметке и сборке деталей, что приводит к перекосу каркаса. Чтобы избежать таких проблем, стоит тщательно выбирать материал, делать точные замеры, уделять внимание прочности креплений и проверять конструкцию на устойчивость перед использованием.

Можно ли использовать обычную дрель с регулируемой скоростью в самодельной стойке, и как это влияет на работу?

Да, большинство обычных дрелей с регулировкой скорости можно устанавливать на самодельную стойку. Регулируемая скорость позволяет подобрать оптимальный режим сверления для разных материалов и диаметров сверл, что повышает качество работы и снижает износ инструмента. При этом важно, чтобы конструкция стойки обеспечивала возможность удобного доступа к переключателю скорости и к кнопке включения. Если дрель слишком тяжёлая или габаритная, может потребоваться усиление конструкции для сохранения стабильности и безопасности.

Как настроить угол наклона стойки для дрели, чтобы сверлить под разными углами?

Для изменения угла наклона стойки часто делают подвижное соединение между основанием и вертикальной частью, например, на петлях или с помощью шарниров с фиксирующими винтами. Это позволяет устанавливать дрель под нужным углом и закреплять стойку в выбранном положении. При проектировании стоит предусмотреть возможность плавного и надежного крепления, чтобы стойка не сдвигалась во время работы. Также полезно иметь шкалу с делениями, чтобы точно выставлять угол сверления. Такая настройка расширяет возможности инструмента и позволяет выполнять сложные задачи без необходимости подгонять деталь вручную.

Какие материалы и инструменты понадобятся для изготовления стойки для дрели своими руками?

Для изготовления самодельной стойки для дрели обычно требуются следующие материалы: металлические или деревянные профили для каркаса, крепежные элементы (болты, гайки, шурупы), металлическая пластина или толстая фанера для основания, а также зажим или крепление для самой дрели. Из инструментов пригодятся дрель (желательно с насадками для работы по металлу или дереву), гаечные ключи, отвертки, ножовка или болгарка для резки материалов, уровень и рулетка для точных замеров. Выбор материалов зависит от предполагаемой нагрузки и точности работы — металл подойдет для большей прочности, дерево — для упрощения и снижения веса конструкции.

Как правильно настроить самодельную стойку, чтобы дрель работала точно и безопасно?

Чтобы стойка служила долго и обеспечивала точность сверления, важно уделить внимание нескольким моментам. Во-первых, основание должно быть ровным и устойчивым, чтобы исключить любые колебания во время работы. Во-вторых, крепление дрели должно плотно фиксировать корпус, не допуская люфта. Желательно предусмотреть возможность регулировки высоты и угла наклона, чтобы адаптировать инструмент под разные задачи. Наконец, проверяйте перпендикулярность сверла к поверхности, используя уровень или угольник, чтобы отверстия получались ровными. При правильной настройке стойка позволит выполнять работу аккуратно и безопасно, снижая нагрузку на руки и уменьшая вероятность ошибки.
