Как собрать качели садовые инструкция пошаговая фото

Садовые качели – это не только элемент уюта, но и функциональное решение для отдыха на участке. Конструкция может быть разной: стационарной или разборной, с навесом или без. В этой инструкции рассматривается сборка стандартной трёхместной модели с металлическим каркасом и тентом от солнца. Все этапы сопровождаются фотографиями для наглядности.

Перед началом сборки подготовьте комплект инструментов: гаечные ключи на 13 и 17, отвёртку с крестовым шлицем, пассатижи, строительный уровень. Также потребуется ровная поверхность и минимум два человека для удобства сборки и установки элементов.

Основные элементы конструкции: две боковые опоры с опорными стойками, горизонтальная перекладина, подвесной механизм с подшипниками, сиденье с мягкими подушками и съёмный навес. Все детали идут в комплекте, но перед началом работы необходимо сверить количество элементов с инструкцией производителя и убедиться в отсутствии повреждений.

В этом руководстве пошагово описан весь процесс: от подготовки основания до крепления навеса. Каждый шаг сопровождается конкретными рекомендациями, чтобы избежать перекоса конструкции, преждевременного износа узлов и ошибок при сборке. Это позволит добиться стабильности, надёжности и долговечности качелей даже при интенсивной эксплуатации.

Как собрать садовые качели: пошаговая инструкция с фото

Для сборки садовых качелей потребуется стандартный набор инструментов: гаечные ключи, шестигранники, отвертки, молоток и уровень. Все элементы конструкции должны быть разложены по категориям: несущие рамы, соединительные узлы, крепеж, сиденье, навес.

1. Подготовка основания:

   • Выберите ровную площадку без уклонов.
   • Утрамбуйте грунт, при необходимости подсыпьте щебень.
   • Установите резиновые или бетонные опоры под стойки.

2. Сборка несущей конструкции:

   • Соедините боковые стойки с поперечной балкой согласно маркировке.
   • Затяните болты до упора, проверьте вертикальность уровнем.
   • Зафиксируйте раму временными распорками для устойчивости.

3. Монтаж подвесного механизма:

   • Установите крюки или проушины в обозначенные отверстия перекладины.
   • Закрепите цепи или пружины с помощью карабинов.
   • Проверьте прочность каждого узла вручную.

4. Установка сиденья:

   • Присоедините подвесы к боковым точкам сиденья.
   • Отрегулируйте длину подвеса для достижения горизонтального положения.
   • Зафиксируйте все соединения стопорными гайками или шплинтами.

5. Крепление навеса:

   • Соберите каркас из дуг или труб, прикрепите к верхней части рамы.
   • Натяните тканевое или поликарбонатное покрытие, закрепите по периметру.
   • Убедитесь, что навес не создает перекоса конструкции.

6. Финальная проверка:

   • Проверьте каждое соединение на люфт.
   • Пройдитесь по узлам с динамометрическим ключом, где это возможно.
   • Убедитесь в устойчивости конструкции под нагрузкой.

После завершения монтажа протрите металлические части от пыли, нанесите антикоррозионный состав на открытые элементы, если требуется.

Выбор чертежа и расчет размеров конструкции

Для надежных садовых качелей оптимально использовать чертеж с размерами, рассчитанными на нагрузку до 250 кг. Стандартная ширина сиденья – 1200 мм, высота от земли до сиденья – 400 мм, что обеспечивает комфорт для большинства пользователей.

Высота конструкции от земли до верхней балки должна составлять 1800–2000 мм, чтобы качели имели достаточный ход и не касались пола. Расстояние между опорами по ширине – не менее 1500 мм для устойчивости. Глубина основания – 1400 мм, с углом наклона опор 15–20 градусов для дополнительной устойчивости под нагрузкой.

При выборе чертежа обращайте внимание на наличие деталей соединения: сварные узлы или болтовые крепления должны быть четко указаны, а материалы – деревянные брусья сечением не менее 50×100 мм или профильная труба диаметром от 40 мм. Проверьте, чтобы схема включала точные размеры элементов и схему крепления подвесов.

Расчеты размеров всегда начинайте с выбора длины и ширины сиденья, затем пропорционально увеличивайте высоту и ширину опор для сохранения баланса и безопасности. Использование готовых чертежей с проверенными параметрами минимизирует ошибки при сборке и повышает срок службы качелей.

Подбор и подготовка материалов для каркаса

Для прочного и долговечного каркаса садовых качелей выбирайте древесину хвойных пород (сосна, лиственница) или металл. Дерево должно быть хорошо высушенным, без трещин и гнили. Металл – стальной профиль с толщиной стенок не менее 2 мм, предпочтительно оцинкованный или покрытый антикоррозийной краской.

Необходимый минимальный набор материалов для деревянного каркаса:

• Брусья 50×100 мм для несущих стоек и перекладин;
• Доски толщиной 20–25 мм для элементов сиденья и спинки;
• Саморезы по дереву длиной 60–80 мм;
• Металлические уголки для усиления узлов;
• Защитное средство (морилка или лак для наружных работ).

Для металлического каркаса потребуется:

• Профильная труба 40×40 мм для стоек и 30×30 мм для перекладин;
• Сварочный аппарат или болтовое соединение с болтами М8 и гайками;
• Антикоррозийное покрытие (грунтовка и краска по металлу).

Подготовка материала включает:

1. Осмотр и сортировку дерева – исключить сучки, повреждения и деформации;
2. Шлифовку деревянных деталей для удаления заусенцев и шероховатостей;
3. Обработку дерева антисептиком для защиты от влаги и насекомых;
4. Для металла – очистку поверхности от ржавчины и обезжиривание;
5. Нанесение защитного покрытия в два слоя с обязательным соблюдением времени высыхания.

Использование качественных и правильно подготовленных материалов значительно увеличит срок службы качелей и безопасность эксплуатации.

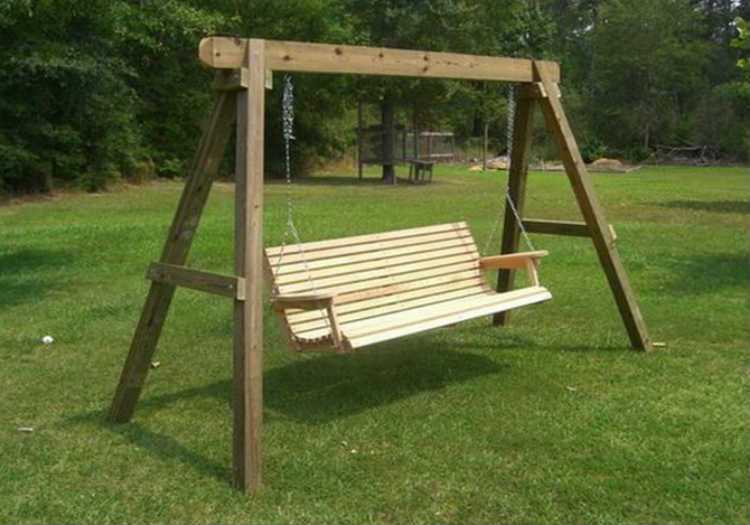

Изготовление и сборка опорной рамы

Для опорной рамы потребуется деревянный брус сечением 100х100 мм длиной 3 метра. Все элементы должны быть обработаны антисептиком и тщательно просушены. Нарежьте 2 стойки высотой 1,8 метра и 2 перекладины длиной 2,4 метра. Для устойчивости каркаса подготовьте две диагональные распорки длиной 1,5 метра, с углом среза 45° с обеих сторон.

Соединяйте элементы с помощью оцинкованных болтов диаметром 10 мм, обеспечив плотное прилегание деталей. Для увеличения жёсткости дополнительно используйте стальные угольники в местах соединения стоек и перекладин. Перед сборкой просверлите отверстия на 2 мм больше диаметра болтов, чтобы избежать растрескивания древесины.

Соберите каркас на ровной поверхности, контролируя вертикальность стоек с помощью уровня. Закрепите диагональные распорки под углом 45° между стойками и перекладинами, обеспечивая жесткость конструкции. Для надежности дополнительно можно установить поперечные планки между стойками на высоте 0,5 метра от основания.

После сборки раму следует обработать финишным антисептическим покрытием, устойчивым к влаге и ультрафиолету. Это продлит срок службы и предотвратит гниение. Убедитесь, что все болтовые соединения затянуты равномерно и не имеют люфта.

Сборка сиденья и крепление подвесов

Для сиденья используйте доски шириной 100–120 мм и толщиной не менее 25 мм. Нарежьте 5–7 досок длиной 1000 мм. Отшлифуйте края и поверхности, чтобы исключить занозы и сколы.

Соедините доски с помощью двух деревянных реек, закрепляя их снизу на расстоянии 200 мм от концов сиденья. Для крепления используйте саморезы 4х40 мм, вкручивая их через рейки в доски с шагом 150 мм. Проверяйте параллельность и ровность конструкции.

Подвесы монтируются на две металлические цепи с сечением звена 5 мм и длиной 1,2 м. Закрепите на концах цепей специальные карабины для быстрой и надежной фиксации. Для крепления подвесов к сиденью просверлите в боковых рейках два отверстия диаметром 8 мм с шагом 500 мм.

Пропустите карабины через отверстия и зафиксируйте стальными шайбами и гайками, не затягивая слишком сильно, чтобы сохранить подвижность. Рекомендуется дополнительно обработать металл антикоррозийным составом.

Проверьте, чтобы сиденье висело ровно и не имело перекосов. Для этого подвесьте конструкцию и отрегулируйте длину цепей, если необходимо.

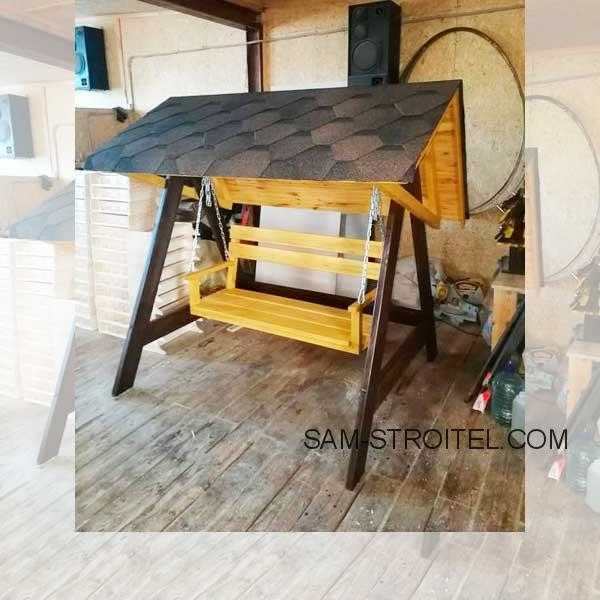

Установка крыши или навеса над качелями

Для защиты от солнца и осадков крыша должна иметь уклон не менее 15°. Рекомендуется использовать влагостойкие материалы: поликарбонат толщиной от 4 мм, битумную черепицу или металлический профнастил.

Каркас крыши собирается из деревянных брусьев с сечением минимум 50×70 мм или металлических труб диаметром от 25 мм. Крепление к основному каркасу качелей выполняется болтами с антикоррозийным покрытием, для надежности добавляют металлические уголки.

Перед монтажом каркас необходимо обработать антисептиком и защитным составом, чтобы избежать гниения или коррозии. Фиксировать крышу к стойкам следует на высоте не ниже 2,2 м для удобства использования качелей.

При установке поликарбоната листы фиксируют саморезами с пресс-шайбами, соблюдая шаг 30-40 см. Между листами оставляют технологический зазор 3-5 мм для расширения материала при нагреве.

Для герметичности стыков применяют силиконовый герметик, особенно в местах соединения крыши и каркаса. При выборе цвета навеса учитывайте освещённость и общий дизайн сада.

После монтажа обязательно проверяют прочность конструкции, нагрузки на стойки и устойчивость к ветру. При необходимости добавляют укосины или распорки для повышения жесткости.

Покраска, финишная отделка и проверка на прочность

Перед покраской тщательно очистите поверхность от пыли и грязи, используя мягкую щетку и влажную тряпку. Для деревянных деталей рекомендуется обработать поверхность грунтовкой глубокого проникновения, что повысит адгезию и защитит от влаги.

Выберите краску на основе акриловой или алкидной эмали с антисептическими добавками. Для уличных условий оптимально использовать составы с УФ-защитой и устойчивостью к перепадам температуры. Наносите краску в два слоя кистью или валиком, с промежуточной сушкой минимум 4 часа между слоями.

Для металлических элементов применяйте антикоррозийную грунтовку, после высыхания – специализированную краску для металла с повышенной износостойкостью. Толщина каждого слоя должна быть не менее 40 микрон для долговечности покрытия.

После высыхания краски проведите финишную отделку – нанесите прозрачный защитный лак на деревянные части. Используйте полиуретановый лак, который создаст водоотталкивающий и износостойкий слой. Наносите в два слоя с промежутком в 6 часов, избегая потеков.

Проверка на прочность начинается с визуального осмотра всех креплений и сварных швов. Затяните все болты с моментом затяжки, указанным в инструкции к крепежу (обычно 20-25 Н·м для М8). Затем проведите нагрузочное испытание – аккуратно нагрузите качели весом, превышающим расчетную нагрузку на 10-15%, удерживая их в статическом положении в течение 10 минут.

Обратите внимание на отсутствие деформаций и люфтов. При обнаружении слабых мест усилите крепления или замените дефектные детали. После испытания повторно проверьте состояние лакокрасочного покрытия и при необходимости подкорректируйте поврежденные участки.

Вопрос-ответ:

Какие материалы и инструменты нужны для сборки садовых качелей?

Для сборки садовых качелей обычно понадобятся деревянные брусья или металлические трубы для рамы, крепежные элементы (болты, гайки, шурупы), цепи или канаты для подвешивания сиденья, само сиденье (может быть деревянным или из другого прочного материала), а также инструменты: дрель, отвертка, гаечный ключ, рулетка и уровень. Важно выбирать качественные материалы, чтобы конструкция была прочной и долговечной.

Какие шаги включает процесс сборки садовых качелей по инструкции с фото?

Сначала нужно подготовить все детали и инструменты. Затем собирается каркас — соединяются стойки и перекладина, после чего конструкция надежно фиксируется. Следующим этапом крепится сиденье на цепи или канатах, проверяется высота подвеса и устойчивость. В конце рекомендуется проверить все крепления, убедиться в безопасности и устойчивости качелей. Фото в инструкции помогают понять, как правильно соединять детали и избежать ошибок.

Как обеспечить безопасность при использовании садовых качелей?

Безопасность зависит от надежности креплений и устойчивости конструкции. Все болты и шурупы должны быть затянуты плотно, цепи или канаты — без повреждений. Высота подвеса выбирается так, чтобы при качании не было риска удара о землю или соседние объекты. Также стоит проверить, чтобы качели стояли на ровной поверхности, а рядом не было острых предметов или преград. Регулярный осмотр конструкции поможет избежать поломок и несчастных случаев.

Можно ли собрать садовые качели самостоятельно без опыта работы с инструментами?

Да, если внимательно следовать инструкции и использовать пошаговые фото, сборка возможна и без опыта. Главное — внимательно читать каждый этап, не торопиться и проверять качество креплений. Для некоторых операций может понадобиться помощь, например, при подъеме каркаса или удерживании деталей. Если что-то вызывает сомнения, полезно спросить совет у знакомых или специалистов.

Как правильно выбрать место для установки садовых качелей?

Выбирать место следует с учетом уровня безопасности и удобства. Оно должно быть ровным, без камней и острых предметов, с достаточным пространством вокруг, чтобы качели могли свободно раскачиваться. Желательно, чтобы место было в тени деревьев или под навесом, чтобы сидеть на качелях было комфортно в жаркую погоду. Также важно учитывать направление ветра и избегать установки рядом с проездами или дорогами.

Какие инструменты понадобятся для сборки садовых качелей по этой инструкции?

Для сборки садовых качелей понадобятся основные ручные инструменты: отвертка, шуруповерт, ключи разных размеров, рулетка, уровень и молоток. Кроме того, желательно подготовить лестницу для удобства монтажа верхних деталей. Все инструменты должны быть исправны, чтобы процесс прошёл гладко и безопасно.
