Создание спиральных труб своими руками – процесс, который может быть полезен в различных сферах, от изготовления декоративных элементов до создания элементов системы отопления или водоснабжения. Чтобы согнуть трубу в спираль, важно понимать, какие инструменты и материалы понадобятся, а также как правильно контролировать этот процесс для достижения нужной формы без повреждений.
Основной задачей при изгибе трубы является соблюдение нужного радиуса изгиба и равномерности витков. Для этого необходимо точно подобрать метод, исходя из типа трубы, ее диаметра и материала. Одним из самых простых и доступных способов является использование спирального растяжителя или подручных средств для плавного изгиба трубы. Важно учитывать, что трубопроводные изделия, сделанные из стали или меди, потребуют применения специализированных инструментов для их изгиба, в то время как пластиковые трубы можно гнуть вручную с использованием тепла.
Процесс изгиба трубы в спираль требует четкого контроля на каждом этапе. Во-первых, необходимо подготовить рабочее место, убедившись, что труба надежно зафиксирована, а изгиб производится без перекосов. Во-вторых, важно соблюдать рекомендации по температурному режиму при работе с пластиковыми трубами: их лучше разогревать до определенной температуры, чтобы избежать трещин. Стальные трубы же гнутся в холодном состоянии, но с использованием специального оборудования, чтобы избежать разрывов и перегибов.
Кроме того, для идеального результата понадобится использовать несколько вспомогательных приспособлений. К примеру, для точности изгиба можно сделать шаблон для спирали, который поможет контролировать равномерность расстояния между витками и их угол наклона. Важно помнить, что чрезмерная сила при изгибе может привести к деформации трубы, поэтому нужно быть внимательным на каждом шаге.
Выбор подходящей трубы для сгибания в спираль
Для создания спиральных форм из трубы важно правильно выбрать материал и диаметр трубы, чтобы избежать её повреждения в процессе сгибания. Ошибки на этом этапе могут привести к сложностям в дальнейшем изготовлении и недостаточной прочности конструкции.
1. Материал трубы
Для сгибания в спираль наиболее подходят трубы из мягких металлов, таких как медь и алюминий. Эти материалы обладают хорошей пластичностью и устойчивостью к деформации, что позволяет легко проводить изгиб. Медь часто используется для декоративных целей, а алюминий – для более лёгких конструкций. Стальные трубы, особенно из углеродной стали, также могут быть использованы, но требуют применения дополнительных методов нагрева или специализированных инструментов для предотвращения трещин и разрывов.
2. Диаметр трубы
Размер диаметра трубы влияет на радиус изгиба. Чем меньше диаметр, тем легче будет согнуть трубу в спираль. Трубы с диаметром от 6 до 20 мм обычно лучше поддаются гибке вручную. Для труб диаметром более 20 мм потребуется использование специальных станков или дополнительных инструментов. Важно также учитывать, что с увеличением диаметра трубы растёт и её жёсткость, что требует большего усилия при сгибании.
3. Толщина стенки
Трубы с тонкими стенками легче поддаются сгибанию, но при этом могут быть менее прочными. Для декоративных целей достаточно труб с толщиной стенки от 1 до 2 мм. Для конструктивных задач, где необходима большая прочность, можно использовать трубы с более толстыми стенками. Однако такие трубы требуют более сложного подхода при изгибе, включая использование нагрева для предотвращения повреждений.
4. Технология сгибания
При сгибании трубы важно учитывать её технологические особенности. Некоторые трубы могут иметь внутренние напряжения, которые могут привести к трещинам или складкам при изгибе. Для труб с более жёсткими материалами, такими как сталь, рекомендуется использовать гидравлические или механические прессы для контроля и равномерности изгиба. Простой метод – использование трубы с внутрь вставленной пружиной, которая предотвратит её сдавливание во время сгибания.
5. Рекомендации по выбору
Для новичков и домашних мастеров оптимальными будут медные или алюминиевые трубы диаметром 6-12 мм и с толщиной стенки до 2 мм. Такие трубы легче всего поддаются изгибу, и для их работы не потребуется сложных инструментов. Если же цель – создание более прочных конструкций, например, для садовых изделий, можно выбрать стальные трубы, предварительно нагревая их для предотвращения трещин.
Инструменты и материалы для сгибания трубы
Для успешного сгибания трубы в спираль необходимы подходящие инструменты и материалы, которые обеспечат точность и качество работы. Важно подобрать правильные компоненты в зависимости от типа трубы и желаемой формы изгиба.
1. Трубогиб – основной инструмент для сгибания труб. Существуют разные типы трубогибов:
- Ручной трубогиб – используется для небольших труб. Он подходит для изгиба в домашних условиях и позволяет контролировать угол изгиба.
- Механический трубогиб – для более жестких материалов или больших диаметров. Часто применяется в мастерских и на производстве.
- Гидравлический трубогиб – для работы с толстостенными трубами, где требуется высокая сила для выполнения изгиба.
2. Разогревательный аппарат необходим для пластиковых и ПВХ труб, так как без предварительного разогрева такие материалы ломаются при попытке изгиба. Используются специальные строительные фены, которые могут разогреть материал до нужной температуры.

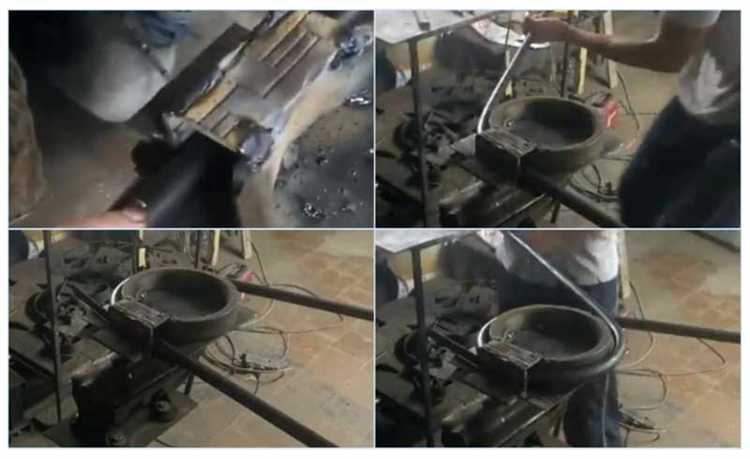

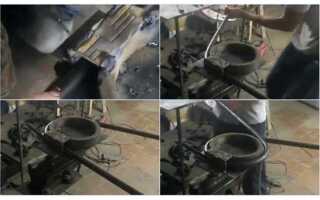

3. Рамка для спиральных изгибов – для того чтобы получить спиральный изгиб, можно использовать специальную рамку. Она фиксирует трубу в нужной форме и помогает поддерживать равномерность изгиба.
4. Трубка для протяжки используется для наполнения трубы инертным материалом (например, песком), что предотвращает ее повреждение и потерю формы при сгибании.
5. Клей для ПВХ и другие материалы могут потребоваться для соединения отдельных сегментов труб в процессе формирования спирали, если это необходимо по проекту.
6. Угольник и рулетка – для точной разметки и измерений при создании спиральных изгибов, чтобы соблюсти правильные углы и расстояния между витками.
7. Силиконовая смазка может помочь в процессе сгибания металлов, особенно при использовании трубогибов, минимизируя трение и износ.
8. Перчатки и защитные очки – для безопасности во время работы с трубами, особенно при использовании острых инструментов или работы с горячими поверхностями.
Используя эти инструменты и материалы, можно выполнить сгибание труб в спираль с высокой точностью и без повреждения их структуры. Важно соблюдать рекомендации по технике безопасности и подготовке труб перед сгибанием для достижения оптимальных результатов.
Как правильно подготовить трубу к сгибанию
Очистка поверхности. Удалите ржавчину, масляные загрязнения и остатки краски с помощью металлической щетки или наждачной бумаги. Чистая поверхность предотвращает деформации и скольжение при фиксации.
Обмер и разметка. Измерьте длину заготовки, учитывая радиус витков спирали. Нанесите метки через равные промежутки – это поможет контролировать равномерность изгиба. Используйте строительный маркер и рулетку, избегая мела, который может стираться.
Заполнение внутреннего объема. Чтобы труба не сплющивалась, засыпьте внутрь сухой мелкий песок. Уплотните его постукиванием по трубе и закройте концы деревянными пробками. При необходимости можно использовать технический воск или расплавленный канифоль – особенно при работе с медными трубами малого диаметра.
Прогрев. Если труба стальная или медная и предполагается крутой изгиб, прогрейте участок изгиба строительным феном или горелкой до 300–400 °C. Это снизит внутреннее напряжение и риск трещин. Не перегревайте – металл может потерять прочность.
Фиксация. Закрепите трубу в тисках или шаблоне из прочного материала. Используйте тканевую или резиновую прокладку, чтобы избежать вмятин. Надежная фиксация – обязательное условие для симметричной и безопасной спирали.
Методы нагрева трубы для сгибания
Для формирования спирали трубу необходимо прогреть до температуры, при которой металл становится пластичным, но не теряет прочности. Оптимальный диапазон для стали – 850–1000 °C. Для меди достаточно 400–600 °C. Перегрев приводит к отпуску и снижению прочностных характеристик, недогрев – к трещинам при сгибании.
Газовая горелка – наиболее доступный способ локального нагрева. Используется для труб диаметром до 32 мм. При нагреве горелкой рабочую зону необходимо постоянно перемещать вдоль изгиба, чтобы избежать перегрева в одной точке. Для точного контроля температуры применяют термокраски или пирометры.
Индукционный нагрев позволяет прогревать металл равномерно. Применяется при наличии оборудования и особенно эффективен для серийных работ. Преимущество – точная настройка температурного режима и отсутствие открытого пламени.
Печь – оптимальна при работе с заготовками до изгиба. Труба нагревается полностью, затем быстро перемещается к шаблону или приспособлению для формирования спирали. Температура контролируется термопарами. Этот метод требует быстроты, так как металл быстро теряет пластичность при охлаждении.
При любом способе нагрева обязательна защита от окалины: для стали – покрытие меловым раствором, для меди – флюсы. Это снижает риск образования дефектов при сгибании и облегчает последующую очистку поверхности трубы.
Техника сгибания трубы вручную: пошаговая инструкция
Выберите трубу из мягкого металла (медь, алюминий) диаметром до 20 мм. Для спирали подойдут стенки толщиной 1–2 мм. Более толстые или жёсткие трубы требуют трубогиба или нагрева.

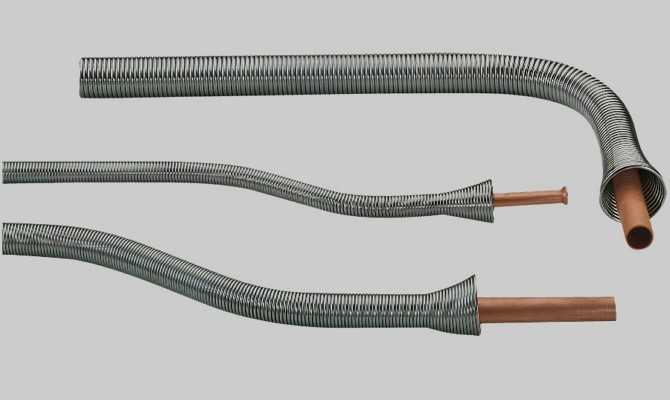

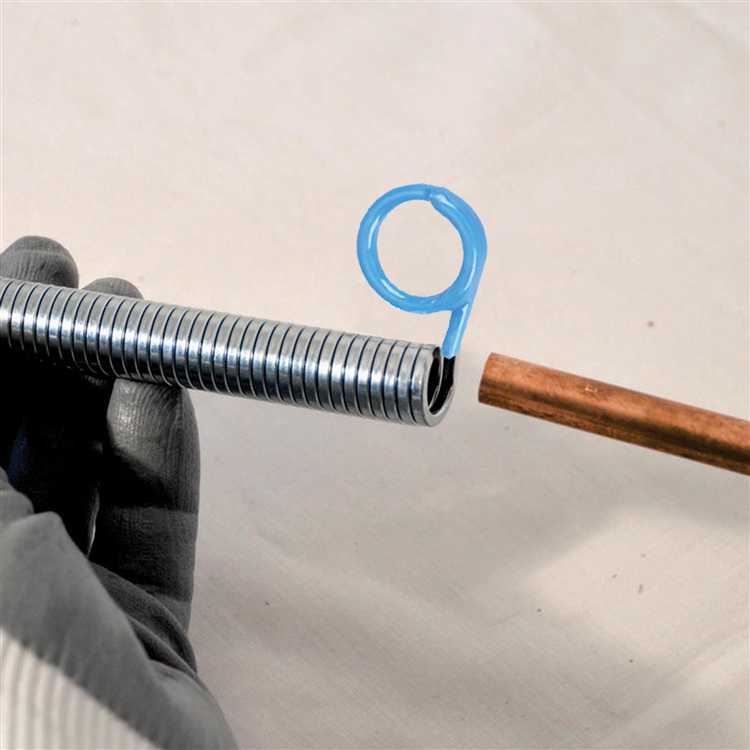

Подготовьте пружину для сгиба – она надевается на трубу снаружи или вставляется внутрь. Это предотвращает смятие стенок. Диаметр пружины должен соответствовать внешнему (или внутреннему) диаметру трубы с минимальным зазором.
Разметьте трубу: отметьте начало сгиба и количество витков. Расстояние между витками должно быть равномерным. Используйте гибкий шаблон или нарисуйте спираль на фанере – это обеспечит точность формы.
Наденьте пружину на трубу или вставьте внутрь. Закрепите один конец трубы в тисках, оставив свободной часть, предназначенную для первого витка. Убедитесь, что труба плотно зажата, но не деформирована.
Начните сгибать, двигаясь по шаблону. Делайте сгиб медленно, прилагая равномерное усилие обеими руками. Контролируйте радиус и плотность витков. Для плотной спирали можно использовать металлический цилиндр как основу, оборачивая трубу вокруг него.
После завершения сгиба аккуратно снимите пружину. Если она застряла внутри, аккуратно выбейте её деревянным шомполом. Осмотрите трубу на предмет вмятин или перекосов. При необходимости выровняйте витки руками или деревянным молотком через мягкую прокладку.
Готовую спираль проверьте по шаблону. При отклонениях подкорректируйте вручную, избегая резких перегибов. Если труба слишком тугая для ручного сгиба, предварительно разогрейте её в месте сгиба строительным феном до температуры 150–200°C.
Как избежать повреждений при сгибании трубы
При формировании спирали важно предотвратить деформации трубы, такие как сплющивание, трещины и изломы. Для этого необходимо учитывать диаметр трубы, материал и радиус изгиба.
- Используйте пружину для гибки: вставляется внутрь трубы и предотвращает её сжатие при изгибе. Особенно эффективно для медных и алюминиевых труб диаметром до 20 мм.
- Наполните трубу сухим песком: утрамбовывается максимально плотно с последующей герметизацией концов. Это равномерно распределяет внутреннее давление и сохраняет форму изгиба.
- Прогрейте трубу до температуры 200–300°C (для металлопластика и ПВХ): пластичность материала увеличивается, риск растрескивания снижается. Используйте строительный фен или газовую горелку с контролем температуры.
- Применяйте шаблон или оправку: зафиксируйте радиус спирали с помощью деревянного или металлического лекала. Это исключает чрезмерное растяжение и перекос витков.
- Избегайте минимального радиуса изгиба: например, для трубы из стали диаметром 25 мм минимальный внутренний радиус должен быть не менее 75 мм. Нарушение этого правила приводит к образованию гофр или заломов.
Контролируйте давление на трубу равномерно по всей длине изгиба, не создавая точек перегруза. Изгиб выполняйте медленно, в несколько этапов, проверяя форму на каждом витке. Используйте рычажный инструмент или трубогиб с ограничителем усилия.
Заключительные шаги после сгибания трубы
Удаление остаточных напряжений: после сгибания трубу необходимо прогреть до температуры 150–200 °C, равномерно по всей длине изгиба. Это снизит внутренние напряжения и уменьшит риск деформации при эксплуатации. Для прогрева используйте строительный фен или газовую горелку, соблюдая расстояние не менее 10 см от поверхности.
Контроль геометрии: проверьте постоянство шага и диаметра витков с помощью гибкого метра и шаблона. Максимальное отклонение не должно превышать ±3 мм на каждом витке. При обнаружении перекосов аккуратно корректируйте вручную, используя деревянные проставки и зажимы.
Очистка поверхности: удалите окалину, масло и пыль мягкой металлической щёткой или шлифовальной губкой зернистостью не грубее P180. При необходимости обезжирьте трубу ацетоном или уайт-спиритом, особенно перед покраской или сваркой.
Фиксация формы: если труба будет использоваться как несущая конструкция, зафиксируйте её положение до полного остывания. Установите временные упоры или крепления, чтобы избежать самопроизвольного раскручивания спирали.
Маркировка и защита: обозначьте начало и конец спирали, а также направление навивки. При хранении обработайте поверхность антикоррозийным составом – например, цинконаполненным грунтом или масляной пропиткой.
Вопрос-ответ:
Можно ли согнуть трубу в спираль без трубогиба?
Да, это возможно. Для этого потребуется заранее продуманный шаблон и подходящий способ нагрева. Один из вариантов — использовать шаблон из фанеры или металла, по которому труба будет сгибаться. Труба закрепляется с одного конца, затем её постепенно изгибают вручную, следуя форме шаблона. Однако такой метод требует аккуратности и физических усилий, особенно если труба металлическая. Чтобы избежать заломов, внутрь можно насыпать сухой песок и заглушить концы. Это придаст трубе устойчивость к деформации. Также помогает предварительный нагрев, особенно если используется медная или стальная труба.
Какие материалы труб лучше всего поддаются спиральному изгибу?
Наиболее податливыми считаются медные, алюминиевые и пластиковые трубы. Они гнутся легче и не требуют чрезмерного нагрева. Медные трубы хорошо держат форму и редко трескаются при изгибе, особенно если наполнить их песком. Алюминиевые — легче, но могут деформироваться без внутренней поддержки. Пластиковые трубы (например, ПВХ) можно согнуть после нагрева строительным феном, но нужно соблюдать осторожность, чтобы не расплавить материал. Стальные трубы тоже можно согнуть, но они требуют большего усилия и зачастую специального инструмента или мощного нагрева.
Какой инструмент можно использовать для нагрева трубы перед сгибанием?
Для нагрева подойдут разные устройства, в зависимости от материала трубы. Строительный фен подходит для пластиковых и тонкостенных медных труб. Газовая горелка или паяльная лампа используется для более толстых металлических труб, особенно если требуется высокая температура. Важно равномерно прогревать трубу вдоль предполагаемого участка изгиба, чтобы избежать растрескивания или внезапных перегибов. Не стоит перегревать — металл может потерять прочность, а пластик — попросту оплавиться.
Можно ли согнуть трубу в спираль без заломов и с минимальными искажениями?
Да, при соблюдении нескольких условий. Во-первых, необходимо использовать наполнитель, например, сухой мелкий песок, который засыпают внутрь трубы и плотно утрамбовывают. Это предотвращает сплющивание стенок при изгибе. Во-вторых, нужно соблюдать равномерность усилий — нельзя резко тянуть или сгибать трубу. Лучше действовать постепенно, слой за слоем придавая нужную форму. Если труба длинная, удобно использовать шаблон — он поможет сохранить одинаковый радиус витков. Также важно не торопиться с охлаждением — особенно после нагрева. Резкое охлаждение может привести к микротрещинам.
Какие ошибки чаще всего совершают при попытке согнуть трубу в спираль дома?
Часто забывают заполнить трубу песком или иным наполнителем, из-за чего труба теряет форму или образуются заломы. Другая распространённая ошибка — слишком резкий изгиб без предварительного нагрева. Это особенно критично для металлических труб, которые плохо гнутся в холодном состоянии. Некоторые используют неподходящий шаблон или вообще обходятся без него — тогда витки получаются разной ширины, и вся спираль выглядит неровно. Бывает, что прикладывают усилие в одном месте, вместо равномерного распределения — так труба может треснуть или сломаться.
