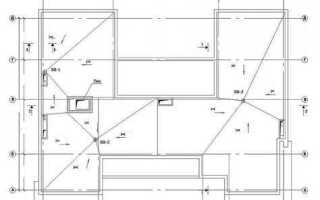

Металлокаркас кровли является основой надежного и долговечного покрытия, обеспечивающим распределение нагрузок и устойчивость конструкции. При проектировании необходимо учитывать точные параметры нагрузок: вес кровельного материала, снеговую и ветровую нагрузки, а также собственный вес каркаса. Игнорирование этих факторов приводит к недостаточной прочности и сокращению срока службы крыши.
Выбор сечения и материала профильных элементов металлокаркаса должен основываться на расчетах, включающих предельные состояния прочности и деформаций. Оптимизация геометрии элементов – прямоугольных или квадратных труб, швеллеров, уголков – позволяет минимизировать расход металла без потери прочности. Важную роль играет правильное определение шага и схемы расположения прогонов и стропил.
Расчет кровельного металлокаркаса требует учета региональных климатических условий для точного определения ветровой и снеговой нагрузки, согласно СНиП или аналогичным нормам. Применение специализированного программного обеспечения ускоряет процесс проектирования и повышает точность расчетов, особенно в случаях сложных архитектурных форм крыши.
Непрерывный контроль качества сварных и болтовых соединений каркаса обеспечивает его долговечность и безопасность. Рекомендуется предусмотреть антикоррозионную защиту всех элементов, что значительно увеличивает срок эксплуатации и снижает расходы на техническое обслуживание.

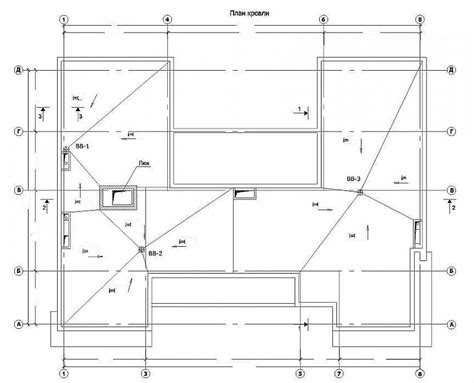

Выбор материалов и профилей для металлокаркаса кровли
Оптимальный материал для металлокаркаса кровли – холодногнутый оцинкованный профиль из стали марки С245 или выше, с толщиной стенки от 1,5 до 3 мм. Сталь обеспечивает необходимую прочность и жесткость при минимальном весе конструкции. Для регионов с повышенной коррозионной активностью рекомендуется использовать профиль с дополнительным полимерным покрытием или из нержавеющей стали марки AISI 304.
Профили для несущих элементов выбираются из серии C-образных сечения (например, C-образные балки 100x50x2,0 мм), которые обладают высокой прогибостойкостью и удобны для монтажа. Для связей и поперечных элементов применяют U-образные профили меньших размеров (например, 60x27x1,5 мм), обеспечивающие необходимую жесткость без значительного увеличения массы.
При проектировании металлокаркаса важно учитывать тип кровельного покрытия и нагрузку от снега и ветра. Для кровли с тяжелыми материалами, такими как металлочерепица с дополнительным утеплением, следует выбирать профили с толщиной стенки не менее 2 мм и шириной полок не менее 50 мм. Для легких покрытий допустимы профили меньших размеров с толщиной от 1,5 мм.
Для обеспечения устойчивости и предотвращения коррозии все элементы должны иметь заводское оцинкование не менее 275 г/м². Использование профильных труб с прямоугольным сечением оправдано в местах концентрации нагрузок и узлах крепления, где требуется повышенная жесткость.
Соединительные элементы выбираются с учетом сохранения прочности конструкции: болты класса прочности не ниже 8.8, саморезы с антикоррозийным покрытием. Рекомендуется применять винтовые стяжки и накладки для усиления стыков, особенно в местах пересечения элементов с высокой нагрузкой.

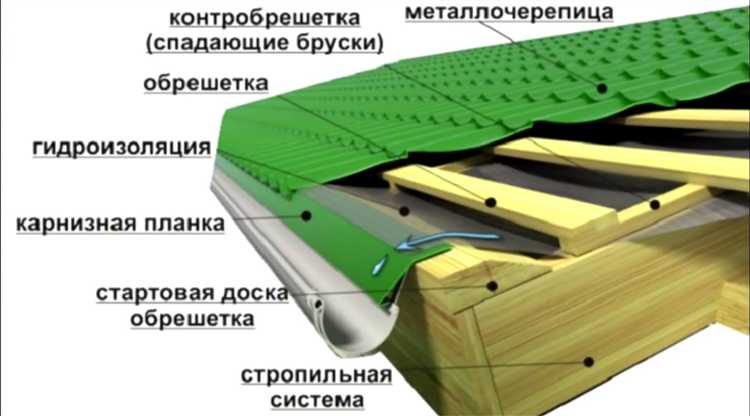

Методы расчета нагрузки на металлокаркас крыши
Расчет нагрузки на металлокаркас крыши основывается на определении статических и динамических воздействий, включающих собственный вес конструкции, снеговую и ветровую нагрузку, а также эксплуатационные и монтажные нагрузки.
Собственный вес определяется суммированием веса всех элементов каркаса и покрытия. Для стали нормативная плотность принимается 7850 кг/м³, что позволяет точно рассчитать массу стальных балок, профилей и крепежа.
Снеговая нагрузка рассчитывается по СНиП и зависит от географического региона, высоты над уровнем моря и конфигурации кровли. Используется формула q = μ × S, где μ – снеговой коэффициент для конкретного ската, S – нормативное давление снега. Для сложных кровель с выступами и перепадами необходимо учитывать местные накопления снега и ветровые сдувы.
Ветровая нагрузка определяется по расчету давления ветра с учетом аэродинамических коэффициентов. Расчет ведется по формуле p = q × cₚ, где q – динамическое давление ветра, а cₚ – коэффициент формы. Особое внимание уделяется зоне разрежения, которая воздействует на каркас со стороны подветренного ската.
Эксплуатационные нагрузки включают дополнительные веса от обслуживания кровли (например, рабочие, оборудование), а также нагрузки от временных факторов – монтажа, ремонта или накопления мусора. Важно учитывать их совместное действие с постоянными нагрузками с коэффициентом безопасности.
Для комплексного анализа применяется метод конечных элементов, позволяющий моделировать распределение напряжений и деформаций во всех узлах конструкции. Это обеспечивает выявление критических точек и подбор оптимального сечения металлокаркаса.
Учет ветровых и снеговых нагрузок при проектировании каркаса
При проектировании металлокаркаса крыши необходимо точно рассчитывать ветровые и снеговые нагрузки с учетом региональных климатических данных. Ветровая нагрузка определяется скоростью ветра, высотой и формой здания, а также аэродинамическими характеристиками кровли. Расчет следует выполнять по нормам СП 20.13330.2016, учитывая коэффициенты района, категорию здания и местные особенности рельефа.
Для определения снеговой нагрузки применяется методика из СП 20.13330.2016, где учитываются базовое значение нагрузки на горизонтальную поверхность, высота здания, наличие ветрового воздействия, а также возможное образование сугробов и снежных навесов. Особое внимание уделяется разным зонам крыши: конькам, свесам и внутренним углам, где нагрузка может превышать средние значения.
При расчете каркаса необходимо вводить коэффициенты надежности по нагрузкам и материалам, а также учитывать динамические эффекты ветра и возможное накопление снега в зависимости от конфигурации крыши. Учет локальных усилений и жесткости элементов каркаса позволяет снизить перерасход металла, обеспечивая при этом запас прочности.
Использование программных комплексов для моделирования позволяет выявить критические участки каркаса под максимальными нагрузками и оптимизировать сечение элементов. Рекомендуется применять профильные стальные трубы с толщиной стенки не менее 3 мм для основных несущих элементов и предусматривать усиления в местах концентрации нагрузок.
Обязательным является проведение проверки устойчивости и жесткости каркаса при совмещенных ветровых и снеговых нагрузках с учетом возможных комбинаций и сезонных изменений. Это обеспечивает долговечность конструкции и безопасность эксплуатации крыши в различных погодных условиях.

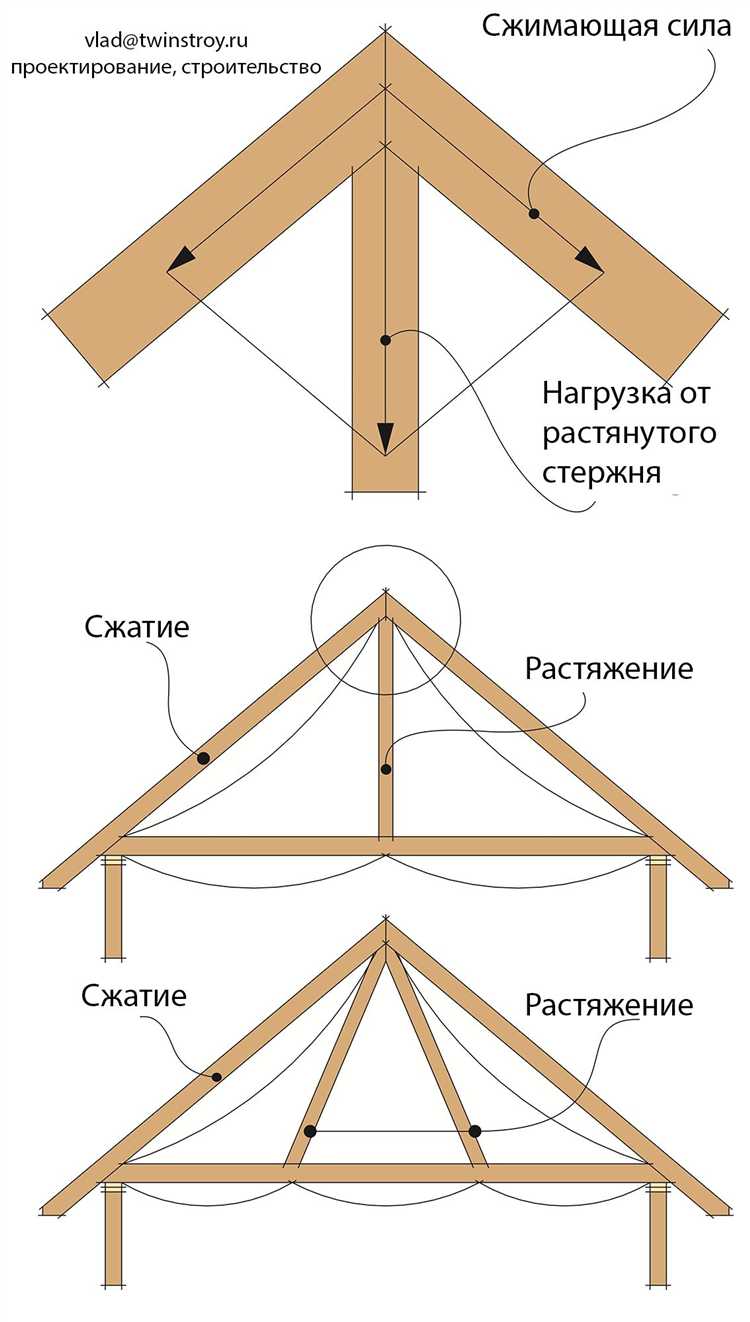

Определение размеров и шага элементов металлокаркаса
Размеры основных элементов металлокаркаса кровли зависят от расчетных нагрузок и длины пролета. Для стропильных балок рекомендуется использовать профильную трубу сечением от 60×40 мм при пролете до 4 метров и толщиной стенки не менее 3 мм. При увеличении пролета до 6 метров целесообразно переходить на профиль 80×40 мм с толщиной 4 мм.
Шаг установки стропил напрямую влияет на жесткость конструкции и распределение нагрузки. Для кровель с тяжелым покрытием, например металлочерепицей, оптимальный шаг составляет 800–1000 мм. При использовании более легких материалов, таких как профнастил, шаг можно увеличить до 1200 мм, но не более, чтобы избежать прогиба элементов.
Для продольных связей и раскосов минимальное сечение профиля должно соответствовать половине сечения основных стропил, при этом длина между узлами не должна превышать 1,5 метра. Расположение связей должно исключать возможность бокового смещения и повысить устойчивость при ветровых нагрузках свыше 1,2 кПа.
Толщина металла должна учитывать не только нагрузки, но и условия эксплуатации – для регионов с повышенной влажностью рекомендуется увеличивать толщину на 0,5 мм и применять антикоррозионное покрытие. Зазоры между элементами при сборке не должны превышать 2 мм для сохранения жесткости каркаса и точности монтажа.
Резюме: при длине пролета до 4 м – профиль 60x40x3 мм, шаг стропил 800-1000 мм; пролеты до 6 м – профиль 80x40x4 мм, шаг не более 1200 мм; связи сечением минимум вдвое меньше стропил и длиной узла до 1,5 м; повышенная толщина металла в агрессивных условиях эксплуатации.
Особенности соединений и узлов в металлокаркасе кровли
Соединения и узлы металлокаркаса кровли требуют точного расчёта прочности и жёсткости с учётом нагрузок от снега, ветра и веса кровельного материала. В местах стыковки элементов применяют сварные или болтовые соединения, при этом болты должны иметь класс прочности не ниже 8.8, а сварные швы – обеспечивать сплошное проплавление металла толщиной от 4 мм.
Узлы пересечения несущих прогонов с колоннами и стропильными ногами проектируют с учётом передачи как вертикальных, так и горизонтальных усилий. Рекомендуется предусматривать усиление в виде накладок толщиной не менее 6 мм, которые привариваются по периметру узла. Это снижает концентрацию напряжений и предотвращает деформации.
Особое внимание уделяется узлам сопряжения с подкровельной конструкцией: для предотвращения тепловых деформаций и коррозии в местах соединений необходимо использовать гальванизированные или оцинкованные элементы, а также герметики с температурным диапазоном от -40°C до +80°C.
При проектировании соединений учитывают допуски по геометрии – отклонения не должны превышать ±2 мм на стыках, чтобы обеспечить равномерное распределение нагрузки. Крепёжные элементы должны быть размещены с шагом не более 150 мм в местах повышенных нагрузок, что обеспечивает устойчивость конструкции при динамических воздействиях.
Для повышения долговечности узлов вводят конструктивные меры против коррозии – обработку антикоррозийными составами, использование прокладок из изоляционных материалов и обеспечение вентиляции в пространстве металлокаркаса.

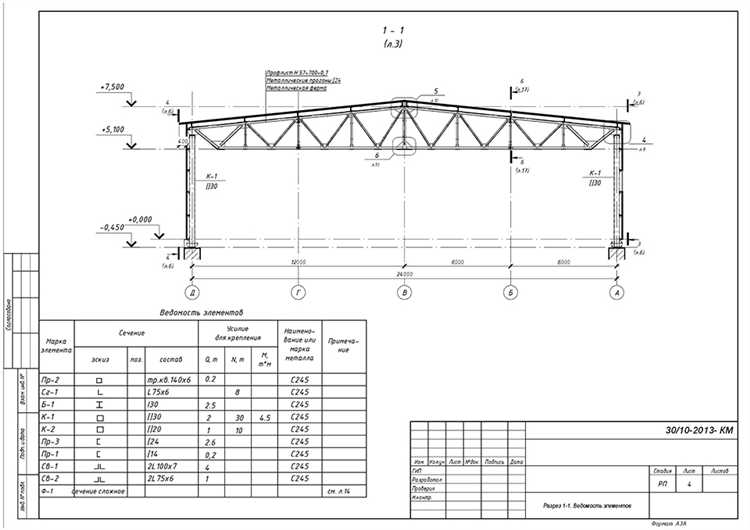

Принципы монтажа металлокаркаса с учетом расчетных данных
Монтаж металлокаркаса должен строго соответствовать расчетным параметрам, определяющим нагрузочные характеристики и геометрические размеры элементов. Ключевой этап – точная разметка опорных точек согласно проектной документации с допуском не более ±5 мм. Несоблюдение геометрии приводит к перераспределению усилий и снижению несущей способности конструкции.
При установке стоек и ригелей важно контролировать вертикальность и горизонтальность с помощью лазерного уровня. Отклонение более 2 мм на 1 м высоты недопустимо, так как приводит к дополнительным деформациям при эксплуатации. Соединения элементов следует выполнять сваркой по ГОСТ 5264-80 или болтовым крепежом класса не ниже 8.8 с контролем момента затяжки согласно расчету.
Особое внимание уделяется анкеровке каркаса к фундаменту. Размер и глубина закладных деталей рассчитываются с учетом ветровых и снеговых нагрузок, чтобы избежать вырыва и смещения. Используются анкерные болты с диаметром не менее 16 мм, закрепленные в бетоне класса не ниже В25.
Монтаж необходимо производить поэтапно, с последовательной проверкой жесткости узлов после установки каждой секции. Не допускается свободное перемещение элементов до их фиксации. При наличии расчетных данных по температурным деформациям предусматриваются компенсационные зазоры не менее 10 мм на каждый температурный шов.
В случае применения профильной стали толщиной менее 3 мм обязательна установка усилителей в местах максимальных нагрузок, указанных расчетом. Крепежные детали и сварные швы должны иметь запас прочности не менее 20% от расчетной нагрузки для обеспечения долговечности и безопасности конструкции.
Проверка прочности и устойчивости конструкции металлокаркаса
Для обеспечения надежности кровельного металлокаркаса необходимо выполнить расчет его прочности и устойчивости с учетом действующих нагрузок и специфики конструкции.
- Определение нагрузок: учесть постоянные (вес кровельного покрытия, металлокаркаса, оборудования) и временные нагрузки (ветровые, снеговые, эксплуатационные). Для кровельных систем в регионах с сильными ветрами рекомендуется использовать нормативы СП 20.13330 и СНиП II-23-81.
- Расчет прочности: провести проверку напряжений в основных элементах каркаса, исходя из предельных состояний первой группы. Напряжения в материалах должны не превышать расчетное сопротивление стали, обычно принимаемое с коэффициентом запаса 1,1–1,3.
- Проверка устойчивости: выполнить расчет на потерю устойчивости стержней каркаса по формулам критической силы Эйлера с учетом длины свободного изгиба и типа опорных условий. Особое внимание уделить раскосам и колоннам, подверженным сжатию и изгибу.
- Учет связей и жесткости узлов: узлы металлокаркаса должны воспринимать нагрузки без значительных деформаций. Для жестких сварных узлов проверить прочность соединений по расчетным усилиям, используя нормативные данные по сварным швам.
- Использование программного обеспечения: применять специализированные CAD и FEM-модули для моделирования конструкции и анализа напряженно-деформированного состояния. Это позволяет выявить локальные концентрации напряжений и потенциальные зоны деформаций.
В результате расчетов необходимо подтвердить, что все элементы каркаса имеют достаточный запас прочности и устойчивости, а деформации не превышают допустимых значений согласно нормативам для обеспечения долговечности и безопасности кровельной конструкции.
Вопрос-ответ:
Какие основные параметры необходимо учитывать при проектировании металлокаркаса кровли?
При проектировании металлокаркаса кровли важно учитывать нагрузки, которые будут воздействовать на конструкцию: вес самой кровли, снеговую и ветровую нагрузку. Также принимают во внимание особенности материалов, геометрию крыши, способы крепления и возможные деформации. Правильный расчет позволяет обеспечить долговечность и безопасность конструкции.
Как выбирается профиль металлокаркаса для крыши и на что влияет его форма?
Выбор профиля зависит от ожидаемых нагрузок и конструктивных особенностей кровли. Например, двутавровые или швеллерные профили хорошо выдерживают большие нагрузки, в то время как трубчатые или уголковые профили легче и подходят для менее нагруженных участков. Форма профиля влияет на жесткость и устойчивость каркаса, а также на распределение напряжений.
Какие методы расчета применяются для оценки прочности металлокаркаса крыши?
На практике используются как классические методы статического расчета, так и компьютерное моделирование с помощью программ конечных элементов. Статический расчет позволяет определить основные усилия и деформации, а численное моделирование помогает выявить местные напряжения и оптимизировать конструкцию. Важно проверить работу элементов при различных нагрузках и условиях эксплуатации.
Как особенности климатических условий влияют на проектирование металлокаркаса кровли?
Климатические условия напрямую влияют на расчет снеговой и ветровой нагрузки. В регионах с большим количеством осадков и сильными ветрами каркас должен быть более прочным и устойчивым. Кроме того, учитывается возможное образование льда и температурные колебания, которые могут привести к расширению или сжатию металла, что требует дополнительных компенсационных элементов в конструкции.
Какие ошибки наиболее часто встречаются при проектировании металлокаркаса крыши и как их избежать?
Одной из распространённых ошибок является недооценка ветровых нагрузок или неправильный выбор сечения профиля, что приводит к деформациям и снижению надежности. Также встречаются ошибки в расчётах узлов крепления и отсутствия учета температурных изменений. Для предотвращения таких проблем необходимо тщательно проводить все виды расчетов, использовать проверенные нормы и стандарты, а также учитывать специфику конкретного объекта и местных условий.
Какие основные параметры необходимо учитывать при проектировании металлокаркаса для кровли?
При проектировании металлокаркаса важно учитывать нагрузки, которые будут действовать на конструкцию, включая вес кровельного покрытия, снеговую и ветровую нагрузку. Также следует учитывать размеры пролётов, угол наклона крыши, тип и свойства используемых материалов, а также требования по устойчивости и жёсткости конструкции. Не менее значимы особенности климатических условий региона и возможные деформации металлокаркаса при изменениях температуры.
Какие методы расчёта применяются для определения прочности и устойчивости металлокаркаса кровли?
Для расчёта прочности и устойчивости металлокаркаса обычно используют методы статического анализа, которые помогают определить напряжения и деформации в элементах конструкции под различными нагрузками. Чаще всего применяется метод конечных элементов (МКЭ), позволяющий моделировать сложные формы и соединения. Также важны проверки на устойчивость конструкции, чтобы исключить риск потери равновесия или появления избыточных прогибов. В некоторых случаях используют нормативные методики и строительные нормы, которые задают требования к расчётам и материалам.
