Неплотное соединение шланга с насосом приводит к падению давления, попаданию воздуха в систему и утечкам жидкости. Чтобы избежать этих проблем, необходимо правильно выбрать способ крепления, учитывая материал шланга, тип насоса и рабочее давление.
Для резиновых и ПВХ-шлангов с гладкой внутренней поверхностью подойдут червячные хомуты шириной от 9 до 12 мм. Они должны затягиваться с усилием, обеспечивающим герметичное прилегание без повреждения стенок. Для повышения плотности на место соединения рекомендуется нанести герметик на основе силикона, совместимый с транспортируемой жидкостью.
На шланги с армированной структурой, работающие при давлении свыше 3 бар, устанавливаются обжимные муфты или фитинги с двойным уплотнением. Такие соединения обеспечивают равномерное сжатие по окружности и минимизируют риск протечки при вибрациях и температурных перепадах.

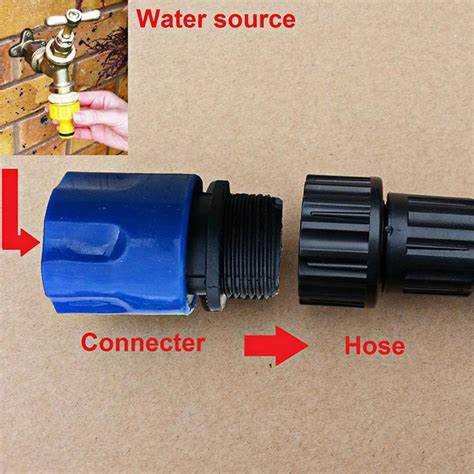

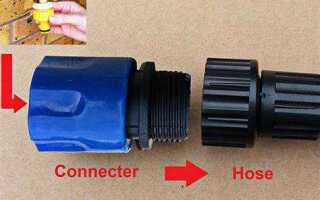

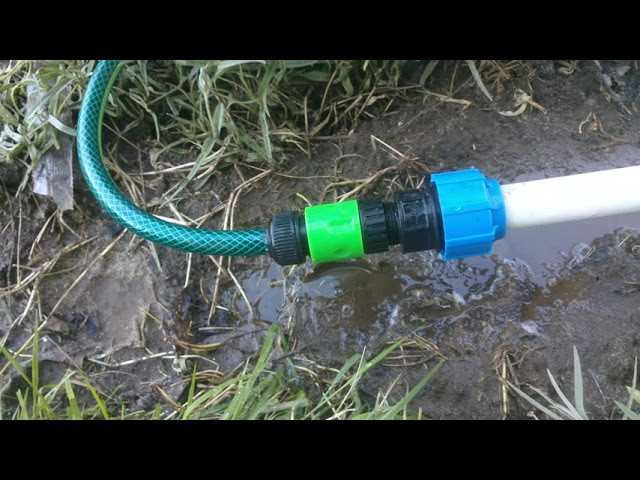

Для шлангов с быстросъёмным соединением необходимо использовать адаптеры с резиновыми или фторопластовыми кольцами. Важно следить за тем, чтобы уплотнение не имело следов износа. При использовании пластиковых элементов крепления требуется исключить перекосы и контролировать момент затяжки, особенно при работе в системах с горячими жидкостями.
Установка шланга без протечек возможна только при соблюдении допусков по диаметру и правильной подготовке концов шланга: обрезка должна быть строго перпендикулярной, без трещин и заусенцев. Рекомендуется также обезжиривание контактных поверхностей перед монтажом.
Выбор подходящего диаметра шланга и штуцера
Диаметр шланга должен точно соответствовать наружному диаметру штуцера. При несоответствии возникает риск утечек или срывов под давлением. Допустимое отклонение – не более ±0,5 мм. Например, для штуцера диаметром 10 мм подходит шланг с внутренним диаметром 9,5–10,5 мм, но предпочтительно использовать шланг строго на 10 мм.
При выборе учитывается не только соответствие размеров, но и рабочее давление системы. При давлении выше 6 бар рекомендуется использовать армированные шланги, которые сохраняют форму при плотной посадке на штуцер. Для систем с высоким расходом жидкости диаметры выбираются с расчётом минимизации гидравлических потерь – сечение шланга не должно создавать значительного сопротивления потоку.
Штуцер с насечками или кольцевыми выступами обеспечивает лучшее удержание шланга. Но при слишком плотной посадке возможно повреждение внутренней поверхности шланга, особенно если он изготовлен из мягкого материала, например, ПВХ. В таких случаях предпочтительно использовать пружинные хомуты, а не винтовые, чтобы не сдавливать стенки до деформации.
Для точного подбора диаметров следует использовать штангенциркуль. Измерения берутся по наружной части штуцера и внутренней части шланга. Не допускается ориентироваться «на глаз» – даже разница в 1 мм может привести к неплотной посадке и появлению микропротечек под давлением.
Как проверить герметичность соединения после установки
После крепления шланга к насосу сначала визуально осмотрите соединение: резиновый уплотнитель должен быть ровно установлен, без перекосов и зазоров. Хомут или резьбовое соединение должны быть затянуты равномерно, без следов деформации шланга.
Далее проведите пробный запуск насоса при минимальном рабочем давлении. В течение 2–3 минут наблюдайте за соединением. Появление капель, влажности или пузырей в месте стыка указывает на негерметичность. В этом случае необходимо остановить подачу, стравить давление и повторно проверить правильность посадки шланга и плотность затяжки крепёжных элементов.
Для точной проверки используйте мыльный раствор. Нанесите его кистью на стык и запустите насос. Появление пузырей при работающем оборудовании означает утечку. Такой метод особенно эффективен для соединений под давлением до 10 бар.
При работе с агрессивными или горючими средами используйте электронный детектор утечек соответствующего диапазона чувствительности. Период сканирования – не менее 30 секунд на каждое соединение. При обнаружении превышения порогового значения концентрации необходимо немедленно устранить неисправность.
После проверки при пониженном давлении повторите тест при номинальном рабочем режиме. Только при полном отсутствии признаков утечки соединение можно считать герметичным.
Использование хомутов: типы, размер, сила затяжки
Хомуты – один из самых надёжных способов крепления шланга к штуцеру насоса. Для исключения протечек важно правильно подобрать тип, диаметр и усилие затяжки.
- Червячные хомуты – подходят для большинства бытовых и промышленных применений. Обеспечивают равномерное давление по окружности, подходят для резиновых и армированных шлангов. Не рекомендуется использовать на пластиковых штуцерах при сильной затяжке – возможна деформация.
- Пружинные – применяются при значительных перепадах температуры. Сохраняют давление за счёт упругости металла, не требуют регулярной подтяжки. Используются с ПВХ и силиконовыми шлангами.
- Ушковые – одноразовые, обеспечивают герметичность при точной установке. Требуют специального инструмента для обжима. Используются в системах, где невозможен регулярный доступ.
- Т-образные болтовые – применяются для высокого давления, шлангов большого диаметра или при вибрационных нагрузках. Обеспечивают равномерную и мощную затяжку без деформации шланга.
Подбор размера хомута зависит от внешнего диаметра шланга с учётом его посадки на штуцер:
- Измерить внешний диаметр надетого шланга.
- Выбрать хомут с рабочим диапазоном, перекрывающим этот диаметр на 2–4 мм.
- Избегать хомутов с диапазоном, превышающим требуемый на более чем 10 мм – возможна неравномерная затяжка.
Сила затяжки зависит от типа шланга и материала штуцера:
- Для резиновых шлангов: 2–3 Н·м, при превышении возможен надрез шланга краем хомута.
- Для силиконовых: не более 1,5 Н·м – материал мягкий, легко повреждается.
- При использовании пластиковых штуцеров: затяжка до 1,2 Н·м, чтобы избежать трещин.
- Металлические штуцеры допускают затяжку до 4 Н·м при использовании болтовых хомутов.
Рекомендуется использовать динамометрическую отвёртку или ключ с ограничителем, чтобы избежать перетяжки. Проверка на герметичность проводится при рабочем давлении с осмотром соединения на отсутствие подтеков и деформаций.
Переходники и адаптеры: когда и зачем они нужны
Переходники и адаптеры применяются в случаях, когда диаметр или тип соединения шланга не соответствует выходному патрубку насоса. На практике это актуально при замене штатного оборудования, подключении шлангов нестандартного размера или использовании насоса с выходом под резьбу, в то время как шланг рассчитан на хомутовое крепление.
Чаще всего используются следующие типы адаптеров:
- Резьбовые переходники (внутренняя/наружная резьба) – для подключения шлангов с резьбовыми наконечниками к насосам с несовместимыми резьбами.
- Переходники с наружной резьбы на цанговое соединение – удобны при быстром демонтаже системы.
- Переходники «елочка» разного диаметра – применяются при соединении шлангов разного сечения или для плавного перехода на больший/меньший диаметр насоса.
- Адаптеры с углом 90° – при ограниченном пространстве вокруг насоса для предотвращения перегиба шланга.
При выборе адаптера важно учитывать давление в системе: большинство пластиковых моделей рассчитаны на 2–6 бар, тогда как латунные и стальные выдерживают до 10 бар и выше. Уточнение параметров допустимого давления у производителя обязательно при подключении к системам с высоким напором.
Также критична герметичность. Резьбовые соединения требуют использования уплотнительных материалов – ФУМ-ленты, анаэробных герметиков или резиновых прокладок. При использовании пластиковых переходников нужно избегать перетяжки, так как это приводит к микротрещинам и последующим утечкам.
В системах, где предусмотрена частая разборка, предпочтительнее использовать адаптеры с быстросъемными механизмами – байонетными или цанговыми зажимами. Это ускоряет сервис и снижает риск повреждения резьбовых соединений.
Уплотнительные материалы: лента ФУМ, герметики, прокладки
Правильный выбор уплотнительных материалов существенно снижает риск утечек при подключении шланга к насосу. Ниже приведены рекомендации по применению основных средств герметизации.
- Лента ФУМ (фторопластовый уплотнительный материал):
- Применяется для резьбовых соединений, особенно на металлических фитингах.
- Наматывается по резьбе в направлении закручивания детали, с натяжением.
- Для соединений с диаметром до 1/2″ достаточно 4–6 витков, для большего – 8–10.
- Лента толщиной 0,1 мм универсальна, но для грубой резьбы лучше использовать ленту 0,2 мм.
- Не использовать на повреждённой или грязной резьбе – снизится герметичность.
- Герметики (силиконовые, анаэробные):
- Силиконовые подходят для быстрого демонтажа, выдерживают температуру до +250 °C.
- Анаэробные герметики отвердевают без доступа воздуха, обеспечивают прочное и долговременное соединение.
- Перед нанесением обезжирить поверхности (изопропиловый спирт, ацетон).
- Не применять чрезмерное количество – излишки могут попасть в насос.
- Время полимеризации – от 15 минут до 24 часов в зависимости от состава.
- Прокладки (резиновые, паронитовые, силиконовые):
- Используются на фланцевых соединениях и плоских поверхностях.
- Резина подходит для воды и воздуха, но разрушается под воздействием масел и температуры выше +100 °C.
- Паронит выдерживает давление до 6 МПа, устойчив к маслам и химии.
- Силиконовые прокладки инертны, выдерживают температурный диапазон от −60 до +200 °C.
- Перед установкой прокладку следует очистить от пыли и масляных следов, при необходимости – заменить на новую.
Выбор материала зависит от типа соединения, давления, температуры среды и химической совместимости. Неправильное сочетание элементов быстро приводит к протечкам и повреждению оборудования.
Особенности соединения при высоком давлении
При давлении свыше 10 бар стандартные хомуты теряют герметичность, особенно при использовании гибких шлангов. Для таких условий необходимы резьбовые или фланцевые соединения с использованием уплотнителей из фторкаучука (FKM) или политетрафторэтилена (PTFE), выдерживающих давление до 100 бар и выше.
Резьбовое соединение должно иметь коническую или цилиндрическую форму с обязательным применением герметика на основе анаэробных составов, таких как Loctite 577. При выборе фитинга важно учитывать диаметр шланга и номинальное рабочее давление. Например, для шлангов с внутренним диаметром 12 мм минимальное значение давления разрыва должно быть не менее 60 бар при использовании быстроразъемных соединений.
Фланцевые соединения рекомендуется применять при давлении выше 40 бар, особенно в гидросистемах. Болты затягиваются динамометрическим ключом с учетом предписанного момента (обычно 40–70 Н·м), иначе возникает риск деформации фланцев и утечки. Герметизация достигается с помощью прокладок из армированного графита или металлических колец с упругим покрытием.

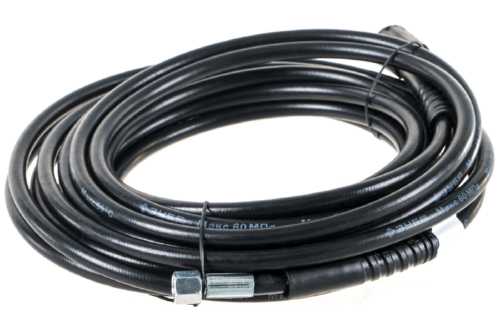

Шланги должны иметь многослойную оплетку (двойная или тройная стальная оплетка) и соответствовать стандарту EN 853 2SN или SAE 100 R2AT. Несоблюдение этих требований приводит к разрушению соединения уже при кратковременном превышении давления.
Фиксация шланга в полевых условиях без инструмента
Если нет под рукой хомутов или отвертки, шланг можно закрепить с помощью подручных средств. Надёжный способ – использование проволоки. Лучше всего подходит стальная мягкая проволока диаметром 1–1,5 мм. Её обматывают вокруг места соединения шланга и патрубка, затягивают плоскогубцами или руками, закручивая концы в тугой виток. После фиксации свободные края прижимают к шлангу, чтобы избежать повреждений и утечек.
Альтернатива – пластиковые стяжки. Их натягивают до упора, обрезают лишнее. Для повышения герметичности стяжку можно ставить двойным витком. При отсутствии заводских стяжек подойдут ремни от рюкзаков, капроновые шнуры, изоляционная лента. Главное – натянуть туго и зафиксировать конец так, чтобы он не ослабился при вибрации.
Если шланг разболтан в месте посадки, его можно уплотнить подмоткой. В полевых условиях используют полиэтилен, тонкую ткань, изоляцию от провода. Материал наматывается на патрубок в несколько слоёв до плотного входа шланга. Поверх этого соединения выполняется дополнительная обвязка – шнуром или той же проволокой.
Для временной герметизации можно использовать резину от камеры велосипеда. Её нарезают на полоски шириной 1–2 см и туго наматывают спиралью поверх соединения. Конец фиксируют узлом или подвязывают ниткой. Такой способ позволяет удерживать давление в системе до 2 атмосфер.
Важно избегать перегибов и перекосов шланга при фиксации. Соединение должно быть прямым, без напряжения. Проверить герметичность можно, налив воду или запустив насос на минимальном давлении. При появлении протечки – усилить обвязку или добавить уплотнение.
Ошибки при креплении, вызывающие утечки
Неправильный выбор диаметра шланга – частая причина утечек. При слишком большом внутреннем диаметре контакт с патрубком насоса недостаточный, что приводит к появлению зазоров. Слишком узкий шланг трудно надеть, он деформируется и не обеспечивает герметичности.
Использование не тех хомутов – ещё одна причина течи. Проволочные или пластиковые хомуты не обеспечивают равномерного прижима по окружности. Лучше применять червячные хомуты из нержавеющей стали с шириной не менее 9 мм, затягиваемые с усилием, рекомендованным производителем (обычно 2–3 Н·м).
Недостаточная или чрезмерная затяжка хомута приводит к утечкам. При слабой затяжке шланг не прижимается к патрубку. При чрезмерной – шланг может треснуть или порваться по краю хомута, особенно если он из ПВХ.
Отсутствие подготовки поверхности патрубка – распространённая ошибка. Наличие заусенцев, ржавчины или масляной плёнки снижает герметичность соединения. Поверхность должна быть чистой, сухой и гладкой. При необходимости – обезжирена и обработана мелкой наждачной бумагой.
Неправильное расположение хомута – частый недочёт. Он должен находиться строго за буртом патрубка, если он есть. Если бурта нет – на расстоянии 3–5 мм от конца шланга, чтобы избежать смещения и неплотного прилегания.
Применение старых или растянутых шлангов приводит к плохому контакту с патрубком. Такие шланги теряют эластичность и не обеспечивают нужного обжима даже при затянутом хомуте. Следует заменять их при малейших признаках деформации или старения.
Отсутствие герметика в соединениях, где он требуется (например, при применении гладких металлических патрубков), снижает плотность контакта. Использование герметиков допустимо только совместимых с материалом шланга и перекачиваемой жидкостью.
