Неправильно выполненная заливка бетона под арматурный каркас или металлическую сетку приводит к снижению несущей способности конструкции уже в первые месяцы эксплуатации. Ключевой момент – обеспечение полного обволакивания стержней без образования пустот и раковин. Минимальная толщина защитного слоя бетона должна составлять не менее 20 мм для внутренних конструкций и 30–50 мм – для наружных, в зависимости от условий эксплуатации и агрессивности среды.
При использовании металлической сетки необходимо контролировать её положение в теле бетона. Подкладки (фиксаторы) высотой 25–40 мм обеспечивают равномерное размещение армирующего элемента на нужной глубине. Категорически недопустимо укладывать сетку непосредственно на грунт или опалубку без фиксаторов – это приводит к коррозии и разрушению бетона в зоне растяжения.
Оптимальная подвижность бетонной смеси для заливки армированных элементов – П3 или П4 по ГОСТ 7473, что обеспечивает хорошую проникаемость между прутьями арматуры. При использовании глубинного вибратора вибрацию ведут с шагом не более 50 см, погружая инструмент на 5–10 см в предыдущий слой. Каждый участок вибрируют 5–15 секунд, пока не исчезнут пузырьки воздуха на поверхности.
Если арматура имеет антикоррозийное покрытие, важно исключить агрессивное воздействие бетонной смеси с высоким содержанием хлоридов. Для таких случаев применяют специальные бетоны с пониженным водоцементным отношением (W/C ≤ 0,45) и добавками для улучшения адгезии. Заливку выполняют непрерывно, исключая «холодные швы» между слоями – критичное нарушение для железобетонных конструкций.
Подготовка основания перед укладкой арматуры и сетки
Основание должно быть стабильным, ровным и обезжиренным. Сначала удаляются растительность, строительный мусор и рыхлый грунт. Глубина снятия плодородного слоя – не менее 150 мм.
После очистки проводится уплотнение поверхности виброплитой или катком. Плотность трамбовки контролируется методом обратного штампа или плотномером. Цель – исключить осадку после заливки.
Далее укладывается щебёночная подушка фракцией 20–40 мм. Толщина – 100–150 мм, укладывается слоями по 50 мм с послойным уплотнением. Щебень обеспечивает дренаж и распределяет нагрузку.
Поверх щебня укладывается песчаный слой толщиной 50–100 мм. Используется мытый строительный песок. Песок проливается водой и уплотняется виброплитой до максимальной плотности.
Гидроизоляция монтируется только после полного уплотнения основания. Обычно используется рулонный материал (рубероид, полиэтилен от 200 мкм). Стыки проклеиваются битумной мастикой с нахлёстом не менее 100 мм.
Перед установкой арматуры необходимо проверить горизонтальность основания лазерным нивелиром. Допустимое отклонение – не более 5 мм на 2 м длины.
Если заливается плита по грунту, основание армируется бетонной подготовкой толщиной 80–100 мм с прочностью не ниже В7,5. После её твердения и шлифовки можно приступать к монтажу арматурного каркаса и сетки.

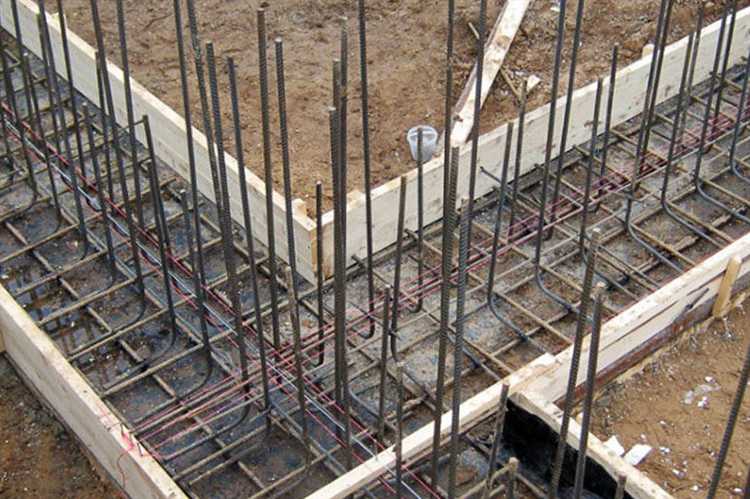

Выбор марки бетона для заливки под металлическое армирование
Марка бетона определяется его прочностью на сжатие через 28 суток твердения. Для конструкций с металлическим армированием это ключевой параметр, влияющий на несущую способность и долговечность всей системы.
- Для фундаментов частных домов применяется бетон не ниже марки М200. Он обеспечивает достаточную прочность при умеренных нагрузках.
- М250 и М300 используются при устройстве плит перекрытий, полов по грунту, ростверков. Эти марки оптимальны по соотношению цена/качество для конструкций с арматурным каркасом.
- М350 и выше применяются в монолитных перекрытиях, колоннах, балках при высоких расчетных нагрузках, в том числе при армировании стальной сеткой или прутком Ø12 мм и более.
При выборе учитываются также:
- Условия эксплуатации: при агрессивной среде (например, влажность, химикаты) – предпочтение бетонам с пониженной водоцементной кратностью и повышенной плотностью, начиная с М300.
- Тип армирования: под проволочную сетку допускается использование М200–М250, под пространственные каркасы – от М250 и выше.
- Класс арматуры: для A500C целесообразно применять бетон от класса B25 (аналог М350), обеспечивающий хорошую сцепку и совместную работу материала в изгибе.
Недопустимо использовать марки ниже М150 для несущих конструкций – прочность бетона не компенсирует даже плотное армирование. Для заливки в зимний период необходимо применять бетон с противоморозными добавками, что также влияет на выбор марки.
Минимальная толщина слоя бетона под и над арматурой
Толщина защитного слоя бетона напрямую влияет на прочность, долговечность и коррозионную стойкость конструкции. Под арматурой в плитах и перекрытиях слой должен составлять не менее 20 мм при укладке на бетонное основание и не менее 40 мм – при укладке на грунт. Это исключает контакт стали с влагой и агрессивной средой.
Над арматурой минимальный слой зависит от диаметра прутка и назначения конструкции. В ненапрягаемых элементах он должен быть не менее 10 мм, но не менее диаметра арматуры. Например, при использовании стержней Ø12 мм защитный слой сверху должен составлять минимум 12 мм. Это обеспечивает необходимое сцепление и предотвращает оголение стали при эксплуатации или усадке бетона.
При применении сварной металлической сетки сечением 3–5 мм в стяжках по жесткому основанию допустим верхний слой от 10 мм, нижний – не менее 15 мм. Для наружных и подверженных нагрузке конструкций требования увеличиваются: верхний защитный слой – от 20 мм, нижний – от 25 мм.
Нарушение минимальных значений снижает несущую способность и ускоряет коррозионные процессы, особенно при контакте с влагой, солями или замораживанием. Контроль толщины слоя обеспечивается применением пластиковых фиксаторов нужной высоты.

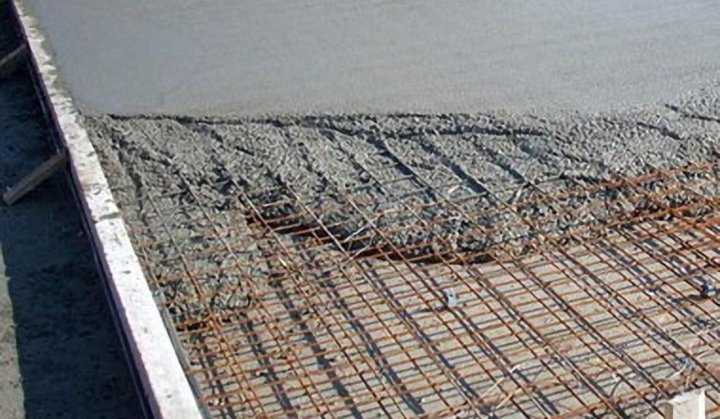

Способы фиксации арматуры и сетки для предотвращения смещения при заливке
Для предотвращения смещения арматуры и металлической сетки при заливке бетона применяется жесткое крепление с учетом нагрузки и геометрии конструкции. Основной способ – использование пластиковых или металлических фиксаторов высоты (подставок), которые обеспечивают заданное защитное бетонное покрытие и исключают контакт арматуры с опалубкой.
Вертикальные и наклонные элементы каркаса связываются вязальной проволокой диаметром 1,2–1,4 мм. Места соединений – каждые 40–50 см, с обязательной фиксацией в узлах пересечения. Для повышения жесткости применяется точечная сварка, особенно в промышленных и ответственных конструкциях, где требуется минимальное смещение в процессе виброуплотнения.
Металлическую сетку фиксируют на пластиковых подставках-«стульчиках» с шагом не более 1 м. При многослойной укладке сетки каждый слой крепится к предыдущему с помощью монтажных скоб или вязальной проволоки. Запрещено укладывать сетку «на глаз» – отклонение даже на 10–15 мм приводит к снижению защитного слоя и потере несущей способности конструкции.
Для монолитных полов и плит перекрытия используются фиксаторы типа «улитка» или «звезда», обеспечивающие равномерное поднятие арматуры. При необходимости применяется дополнительная фиксация к опалубке через пластиковые держатели с анкерами или фиксация к закладным элементам.
При устройстве вертикальных элементов (колонн, стен) армокаркас жестко крепится к направляющим и распоркам, исключающим смещение при подаче и уплотнении бетона. Использование временных фиксаторов до окончания заливки и первичного схватывания бетонной смеси – обязательное условие стабильности конструкции.
Особенности заливки бетона при использовании арматуры различного диаметра
При использовании арматуры диаметром до 10 мм бетонная смесь должна обладать высокой подвижностью (П4 и выше), чтобы обеспечить полноценное обволакивание стержней без образования пустот. В таких случаях предпочтительнее применять смеси с фракцией заполнителя не более 10–15 мм и обязательной виброобработкой, особенно при густом армировании.
Арматура диаметром от 12 до 20 мм требует особого внимания к укладке смеси в зонах пересечений. При этом минимальное защитное покрытие должно составлять не менее 20 мм для внутренних конструкций и 25 мм – для наружных, что увеличивает общий объём бетона. Важно избегать сегрегации при заливке: резкое падение смеси с большой высоты приводит к расслоению и ухудшает сцепление с арматурой.
При применении арматуры свыше 22 мм существенно возрастает жёсткость каркаса, что снижает подвижность смеси в труднодоступных зонах. В таких случаях применяются бетонные смеси класса не ниже B25, с крупным заполнителем (до 20 мм), но с добавками-пластификаторами для обеспечения подвижности. Заливка проводится слоями не более 40 см с обязательным глубинным вибрированием.
При армировании с комбинированием диаметров особое внимание уделяется согласованию защитных слоёв и величине шага между стержнями: он не должен быть меньше диаметра крупного заполнителя в 1,5 раза, чтобы избежать образования пустот и «мостиков». Оптимально, если расстояние между стержнями превышает 3 диаметра используемой арматуры.
Заливка в конструкции с плотным армированием требует применения бетонных насосов с контролем давления подачи, чтобы избежать смещения арматуры. Не допускается заливка при отрицательных температурах без применения противоморозных добавок и прогрева, особенно при использовании арматуры большого диаметра, которая дольше прогревается и повышает риск локального замерзания смеси.
Порядок заливки и уплотнения бетона при наличии металлического каркаса
Перед заливкой бетона необходимо проверить правильность установки арматурного каркаса: он должен быть надежно закреплен и иметь выставленные технологические расстояния до опалубки. Расстояние между сеткой и опалубкой должно обеспечивать защитный слой бетона не менее 25 мм для защиты арматуры от коррозии.
Заливку бетона выполняют послойно, слоями толщиной не более 30 см. Каждый слой укладывают равномерно, чтобы избежать смещения каркаса. Заливку начинают с углов и участков с максимальным скоплением арматуры.
После укладки каждого слоя проводят уплотнение вибраторами с частотой 200–300 Гц. Вибратор вводят вертикально в бетон на глубину, превышающую толщину укладываемого слоя, но не менее чем на 10 см. Время вибрации зависит от состава смеси и толщины слоя, обычно 5–15 секунд на одно место.
Вибрирование проводят с интервалом не более 30 см, чтобы избежать пустот и неплотностей вокруг металлического каркаса. Уплотнение должно продолжаться до тех пор, пока не прекратится выделение пузырьков воздуха на поверхности.
Особое внимание уделяют зонам вокруг пересечений арматурных стержней и сетки: вибратор вводят ближе друг к другу и дольше, чтобы обеспечить максимальное проникновение смеси и исключить образование пустот.
После завершения заливки последнего слоя бетон выравнивают по уровню опалубки и накрывают пленкой для предотвращения быстрого высыхания и образования трещин. Раннее затвердевание бетона снижает адгезию и может привести к разрушению защитного слоя арматуры.
Ошибки при заливке бетона под арматуру и как их избежать
Одна из частых ошибок – недостаточное уплотнение бетонной смеси вокруг арматуры. Если бетон не заполняет все пространство, возникает пустотелость, снижающая прочность конструкции. Для устранения используйте вибратор глубинный или ручной, обеспечивая плотное прилегание бетона к арматуре.
Другой важный момент – нарушение защитного слоя бетона над арматурой. Минимальная толщина должна быть не менее 20 мм для предотвращения коррозии. Контролируйте положение арматуры с помощью пластиковых или металлических распорок перед заливкой.
Ошибкой является заливка бетонной смеси слишком быстро и без этапов. Это приводит к расслоению и образованию пустот. Рекомендуется равномерная укладка слоями толщиной не более 30 см с последующим уплотнением каждого.
Использование неправильно подготовленной или пересушенной арматуры снижает сцепление с бетоном. Перед заливкой очистите металл от ржавчины, масел и грязи, а при необходимости смочите водой для улучшения адгезии.
Неправильный подбор подвижности бетонной смеси приводит к плохому заполнению пространства. Для заливки под арматуру оптимальна консистенция с осадкой конуса 8–12 см. Излишне жидкий бетон даст усадочные трещины, а слишком жесткий – плохо обожмется.
Вопрос-ответ:
Как правильно подготовить арматуру и металлическую сетку перед заливкой бетона?
Перед заливкой бетона арматуру и металлическую сетку необходимо очистить от грязи, ржавчины и масла. Это обеспечит хорошее сцепление с бетоном и повысит прочность конструкции. Если есть заметные следы коррозии, их следует удалить с помощью металлической щетки или пескоструйной обработки. Также важно проверить правильность расположения арматуры и сетки согласно проекту, чтобы они не смещались во время заливки.
Какие ошибки чаще всего совершают при заливке бетона под арматуру и как их избежать?
Одной из распространённых ошибок является неправильное размещение арматуры, когда она соприкасается с формой или находится слишком близко к поверхности. Это может привести к снижению прочности и быстрому разрушению бетона. Другой ошибкой является недостаточное уплотнение бетонной смеси, из-за чего появляются пустоты и трещины. Для предотвращения проблем важно соблюдать технологию укладки, следить за расстоянием между арматурой и краями конструкции, а также использовать вибратор для уплотнения смеси.
Какой тип бетонной смеси лучше использовать для заливки под арматуру и металлическую сетку?
Для таких работ обычно выбирают бетон с высокой плотностью и прочностью, который хорошо заполняет пространство между арматурой и образует прочную монолитную структуру. Часто применяются смеси с маркой не ниже М300. Важно, чтобы бетон был однородным и имел нужную консистенцию — слишком жидкий может вызвать оседание арматуры, а слишком густой — плохо заполнить все пустоты. В некоторых случаях добавляют пластификаторы, чтобы улучшить подвижность смеси без снижения прочности.
Нужно ли увлажнять арматуру и металлическую сетку перед заливкой бетона?
Увлажнение арматуры и сетки не является обязательным, но в жаркую и сухую погоду это может помочь избежать быстрого высыхания верхних слоёв бетона, что снижает риск образования трещин. Также увлажнённая арматура снижает вероятность образования воздушных пустот между металлом и бетоном. Однако важно, чтобы вода не образовывала луж или скоплений, иначе это может повлиять на качество сцепления и равномерность заливки.
Как контролировать качество заливки бетона под армирование, чтобы конструкция получилась надежной?
Качество заливки контролируют несколькими способами. Во-первых, необходимо следить за однородностью бетонной смеси и правильной консистенцией. Во-вторых, используют вибрацию, чтобы удалить воздух и равномерно распределить бетон вокруг арматуры и сетки. В-третьих, проверяют, чтобы арматура не смещалась во время заливки, для чего применяют специальные крепления или подставки. После заливки важно правильно ухаживать за бетоном — периодически увлажнять поверхность и защищать от резких перепадов температуры, чтобы избежать растрескивания и снизить риск появления дефектов.
Какая должна быть толщина бетонного слоя при заливке под арматуру и металлическую сетку?
Толщина слоя бетона зависит от типа конструкции и требований проекта. Обычно для защиты арматуры от коррозии и обеспечения прочности рекомендуют минимум 3–5 см бетона над арматурой или сеткой. При этом учитывают условия эксплуатации и вид нагрузки. Недостаточная толщина приводит к быстрому разрушению конструкции из-за воздействия влаги и механических факторов.
Как правильно подготовить арматуру и металлическую сетку перед заливкой бетона?
Перед заливкой арматуру и сетку необходимо очистить от грязи, ржавчины и масел. Поверхность должна быть сухой и без рыхлых частиц. Часто используют щетки по металлу или специальные очистители. Если арматура имеет значительную коррозию, ее рекомендуется заменить или тщательно обработать. Также важно правильно закрепить сетку и арматуру в проектном положении, чтобы избежать смещения при заливке, что обеспечивает равномерное распределение нагрузки и долговечность конструкции.
