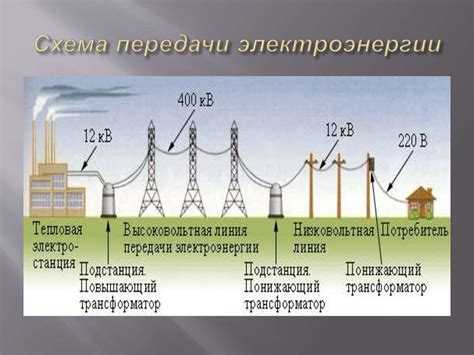

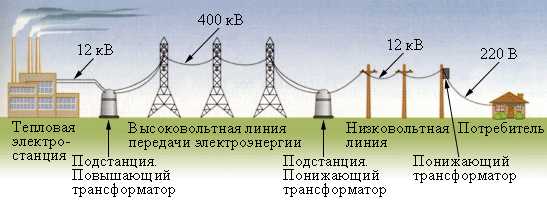

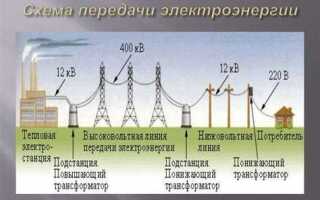

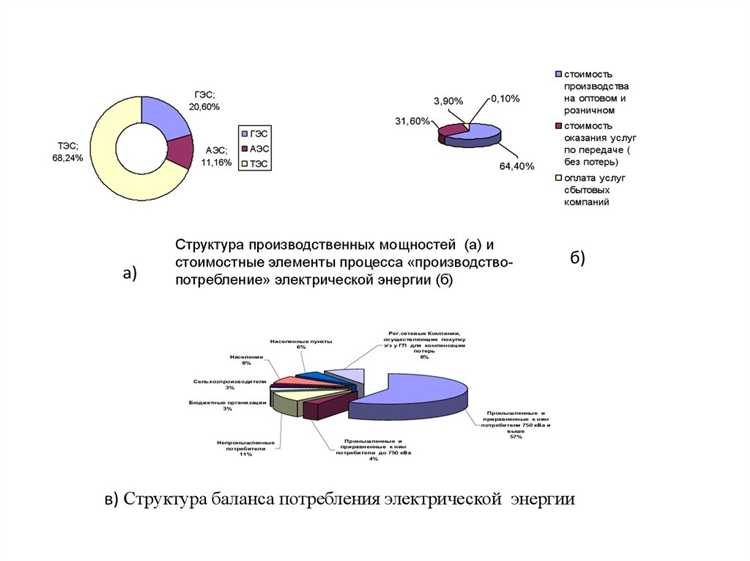

Электросети классифицируются по уровню напряжения: низкое (до 1 кВ), среднее (1–35 кВ) и высокое (110 кВ и выше). Каждая категория предназначена для определённых задач и имеет свои технические требования, влияющие на эффективность и безопасность передачи электроэнергии.
Сети низкого напряжения чаще всего используются для конечного распределения энергии потребителям, обладают минимальными потерями на небольших расстояниях, но ограничены в мощности и масштабах. Средненапряженные сети обеспечивают гибкость подключения промышленных объектов и жилых районов, требуя регулярного мониторинга и обслуживания из-за повышенных нагрузок.
Высоковольтные линии служат для передачи больших объёмов энергии на значительные расстояния, минимизируя потери. Они используют изоляторы высокой прочности и системы защиты от перенапряжений. При проектировании таких сетей важно учитывать климатические условия и ландшафт для предотвращения аварий и снижения эксплуатационных затрат.
Оптимальный выбор типа сети определяется техническими параметрами объекта, экономическими факторами и требованиями надёжности. Современные рекомендации включают применение автоматизированных систем управления и мониторинга для своевременного выявления неисправностей и повышения общей устойчивости электроснабжения.

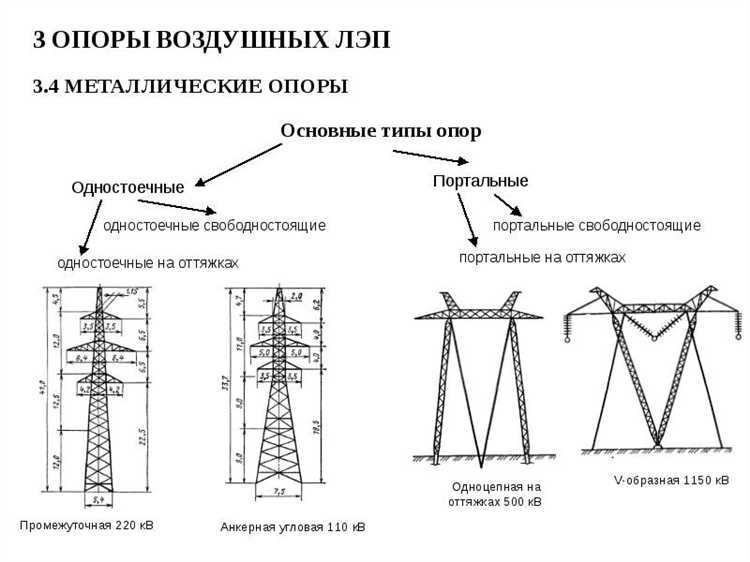

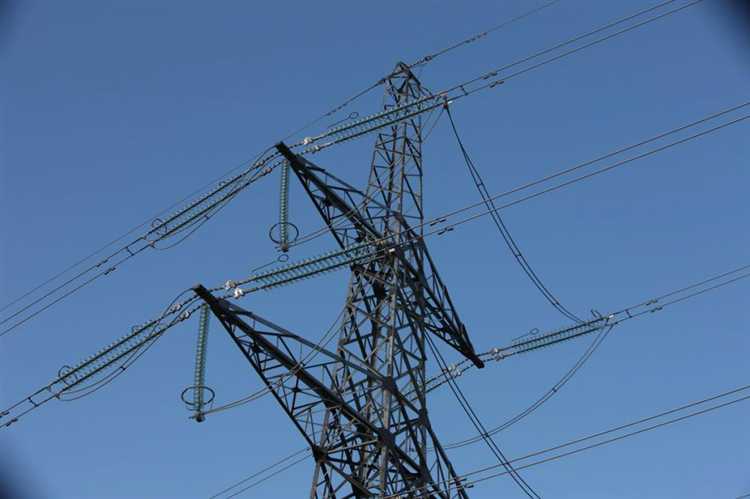

Особенности воздушных линий электропередачи и их применение
Воздушные линии электропередачи (ВЛ) характеризуются открытым монтажом проводов на опорах, что обеспечивает простоту конструкции и минимальные затраты на материалы. Они применяются преимущественно для передачи электроэнергии на средние и большие расстояния при напряжениях от 0,4 кВ до 750 кВ и выше.
Основным материалом для проводов является алюминиевый или алюминиево-стальной сплав, что обеспечивает баланс между прочностью и удельным весом. Высота опор варьируется в зависимости от напряжения и местных условий, обычно от 10 до 60 метров, что позволяет обеспечить необходимый уровень безопасности и устойчивость к климатическим воздействиям.
Воздушные линии чувствительны к воздействию ветровых нагрузок и обледенения, что требует точного расчёта механических характеристик и регулярного мониторинга состояния изоляторов и крепежа. Применение современных антивибрационных и противообледенительных устройств снижает риск аварий.
Для повышения надёжности линий используют системы дистанционного контроля и автоматического отключения при коротких замыканиях. ВЛ позволяют легко выполнять ремонтные работы с минимальными простоями, что выгодно при обслуживании в условиях сложного рельефа и малодоступных территорий.
Воздушные линии предпочтительны в районах с низкой плотностью застройки и отсутствием интенсивного электромагнитного излучения, где прокладка кабельных сетей экономически нецелесообразна. Их применение ограничено в городских и промышленных зонах из-за повышенных требований к безопасности и эстетике.

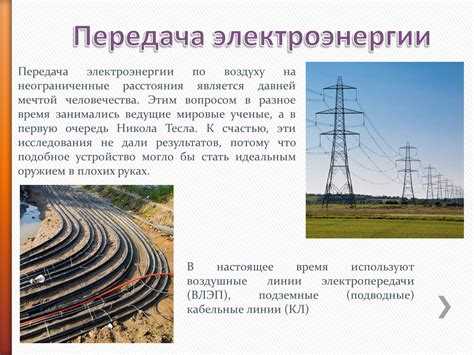

Подземные кабельные сети: материалы и монтажные технологии
Для подземных кабельных линий применяются силовые кабели с изоляцией из сшитого полиэтилена (СИП), этилен-пропиленовой резины (ЭПР) или бумажной пропитанной изоляции (ППИ) для напряжений до 35 кВ. В сетях напряжением выше 35 кВ предпочтительны кабели с маслонаполненной или с силовой бумажной изоляцией с металлической броней. Оболочка из полиэтилена обеспечивает защиту от влаги и химических воздействий почвы.
Для монтажа применяются бесканальные и канальные технологии. Бесканальный метод включает прямую прокладку в траншеях глубиной 0,7–1,0 м, с обязательным размещением кабеля на песчаной подушке толщиной 15–20 см и защитой сверху слоем щебня или бетонных плит. Канальный метод подразумевает прокладку кабеля в кабельных коллекторах или трубах из ПНД (полиэтилена низкой плотности), что облегчает замену и ремонт без раскопок.
При прокладке учитывается коэффициент теплового сопротивления грунта и необходимость отвода тепла. Для этого применяют термостойкие кабели и обеспечивают оптимальный зазор между ними при многокабельных линиях. Монтаж требует контроля напряжения изоляции после укладки и испытаний на герметичность оболочки.
Рекомендуется использовать системы автоматического мониторинга температуры кабелей для предотвращения перегрева и своевременного выявления повреждений. При прокладке в сложных почвенно-гидрогеологических условиях применяются специальные защитные конструкции, например, гофрированные металлические трубы с антикоррозийным покрытием.
Роль распределительных сетей низкого напряжения в электроснабжении
Распределительные сети низкого напряжения (РСНН) обеспечивают подачу электроэнергии конечным потребителям с уровнем напряжения до 1 кВ. Их ключевая задача – гарантировать стабильность и качество электроснабжения на микроуровне, минимизируя потери и обеспечивая оперативное восстановление после аварий.
Основные характеристики РСНН включают высокую плотность подключений и значительную протяжённость линий, что требует оптимизации по параметрам сопротивления и индуктивности. В современных системах рекомендуют использовать изолированные нейтрали и кабельные линии, что снижает вероятность аварий и повышает электробезопасность.
Стабильность работы РСНН напрямую зависит от правильного выбора сечений проводников и оборудования, учитывающего максимальные нагрузки и пусковые токи. Важно применять автоматические устройства защиты с селективностью для предотвращения отключений больших участков при локальных неисправностях.
Для повышения надежности распределения целесообразно внедрять системы дистанционного мониторинга и управления, позволяющие быстро выявлять и устранять повреждения. Использование интеллектуальных счетчиков и датчиков напряжения способствует оперативной диагностике качества электропитания и снижению времени простоя.
Распределительные сети низкого напряжения играют решающую роль в интеграции возобновляемых источников энергии и электротранспорта. Проектирование должно учитывать возможное двунаправленное движение мощности и изменяющиеся нагрузки, что требует адаптивных схем коммутации и резервирования.
Трансформаторные подстанции: виды и функции в сетях передачи
Трансформаторные подстанции (ТП) выполняют ключевую роль в распределении и регулировании напряжения на различных уровнях электросети. Основные типы ТП включают:
— Подстанции высокого напряжения (ВН) – преобразуют напряжение 110 кВ и выше для дальнейшей передачи;
— Подстанции среднего напряжения (СН) – снижают напряжение до 6-35 кВ для распределения по локальным сетям;
— Распределительные подстанции низкого напряжения (НН) – обеспечивают напряжение 0,4 кВ для конечных потребителей.
В трансформаторных подстанциях реализуются функции преобразования и стабилизации напряжения, разделения сети на участки для повышения надежности, а также контроля и защиты оборудования. Важным элементом является трансформатор, выбор мощности и типа которого определяется нагрузкой и техническими требованиями сети.
ТП высокого и среднего напряжения оснащаются системами защиты от коротких замыканий и перегрузок, что обеспечивает безопасность и предотвращает аварии. Для оптимизации работы применяют автоматические устройства регулирования напряжения (РПН), позволяющие поддерживать стабильные параметры сети при изменениях нагрузки.
При проектировании ТП необходимо учитывать режимы работы трансформаторов, возможность параллельной работы оборудования и требования к охлаждению. Современные подстанции интегрируются с цифровыми системами управления и мониторинга, что повышает оперативность диагностики и ремонта.
Рекомендуется использовать ТП с расширенными функциями дистанционного контроля на узлах с высокой степенью ответственности и значительной нагрузкой. Это снижает время реагирования на аварийные ситуации и оптимизирует техническое обслуживание.
Сетевые схемы с изолированной нейтралью: плюсы и минусы
Изолированная нейтраль применяется в электрических сетях для минимизации токов замыкания на землю при однофазных повреждениях. В такой схеме нейтраль трансформатора или генератора не заземляется напрямую, что значительно снижает риск отключения питания при первом замыкании.
Преимущества включают возможность продолжения работы оборудования при однофазных замыканиях, что особенно важно для промышленных предприятий с критически важными нагрузками. Отсутствие значительных токов замыкания на землю снижает износ защитных устройств и увеличивает срок службы оборудования. Также уменьшается вероятность появления высоких перенапряжений, что снижает риск повреждений изоляции.
Однако недостатки схемы с изолированной нейтралью связаны с отсутствием эффективного механизма обнаружения однофазных замыканий, что затрудняет быстрое локализование повреждений и увеличивает вероятность развития аварии. Без дополнительных систем контроля возможно скрытое протекание токов утечки, что увеличивает риск возникновения пожара и снижает безопасность эксплуатации. Кроме того, при многофазных замыканиях или повторных однофазных повреждениях вероятность аварийного отключения возрастает.
Рекомендуется применять изолированную нейтраль в сетях с малыми длинами линий и при наличии систем постоянного мониторинга изоляции. Для повышения безопасности часто используют резервные заземляющие устройства и периодический контроль сопротивления изоляции, что позволяет своевременно выявлять ухудшение изоляционных характеристик.
Системы с компенсированными нейтралями и их влияние на безопасность
Системы с компенсированной нейтралью представляют собой электроустановки, где нейтраль подключена к земле через катушку Арсона. Такая конфигурация снижает токи замыкания на землю, уменьшая вероятность повреждений оборудования и повышая устойчивость сети к одиночным замыканиям.
Ток замыкания в компенсированных нейтральных системах обычно составляет 10–30% от тока в системах с прямым заземлением нейтрали, что значительно снижает опасность электрических дуг и исключает необходимость мгновенного отключения питания при однофазном замыкании. Это улучшает эксплуатационную надежность и уменьшает количество перерывов в электроснабжении.
Однако снижение тока замыкания затрудняет работу защитных реле, особенно устройств дифференциальной и токовой защиты, из-за слабой выраженности повреждений в токовых параметрах. Для повышения безопасности рекомендуется использование реле с функцией анализа гармоник и контроля переходных процессов, что позволяет своевременно выявлять скрытые повреждения.
При эксплуатации систем с компенсированной нейтралью важно регулярно проверять состояние катушки Арсона и сопротивление заземляющего контура, поскольку их ухудшение приводит к росту токов утечки и снижению эффективности компенсации, что повышает риск повреждений и пожаров.
Рекомендуется применять автоматические устройства повторного включения (АПВ) с задержкой, чтобы предотвратить ложные отключения при кратковременных замыканиях на землю и обеспечить дополнительную защиту персонала и оборудования.
Системы с компенсированной нейтралью подходят для распределительных сетей с высоким уровнем электропомех и большим количеством однофазных нагрузок, обеспечивая баланс между безопасностью и надежностью энергоснабжения.
Автоматизация и защита линий передачи электроэнергии: современные решения
Современные линии передачи электроэнергии оснащаются комплексными системами автоматизации и защиты, обеспечивающими надежность и устойчивость энергосетей. Основные компоненты таких систем:
- Релейная защита – устройства с микропроцессорными алгоритмами, способные выявлять токи короткого замыкания, перегрузки и аварийные режимы с точностью до миллисекунд.
- Автоматическое повторное включение (АПВ) – функция восстановления подачи энергии после кратковременных отключений, уменьшая время простоя и снижая влияние аварий на потребителей.
- Системы дистанционного контроля и управления (SCADA) – позволяют отслеживать параметры линий (напряжение, ток, температуру проводов) в реальном времени и оперативно принимать решения о переключениях.
- Защита от перенапряжений и грозозащита – применение ограничителей перенапряжений и эффективных разрядников снижает риск выхода оборудования из строя при атмосферных явлениях.
Рекомендуется интегрировать в автоматизированные системы функции анализа и прогнозирования, основанные на машинном обучении, что позволяет выявлять тенденции износа оборудования и предсказывать вероятные аварии до их возникновения.
Для оптимизации работы линий передачи важна синхронизация с системами распределения и учета электроэнергии, обеспечивающая балансировку нагрузок и предотвращение перегрузок.
- Использовать цифровые реле с возможностью обновления ПО и удаленного доступа.
- Внедрять АПВ с адаптивными настройками в зависимости от условий эксплуатации и типа линии.
- Обеспечивать регулярное техническое обслуживание и калибровку защитных устройств.
- Интегрировать данные SCADA в централизованные системы управления для комплексного мониторинга энергосети.
Следование этим рекомендациям повышает эффективность эксплуатации линий передачи и снижает вероятность аварийных ситуаций, минимизируя экономические потери и обеспечивая стабильность энергоснабжения.
Вопрос-ответ:
Какие существуют основные типы сетей для передачи электроэнергии?
Основными типами сетей передачи электроэнергии являются высоковольтные, средневолтные и низковольтные линии. Высоковольтные линии используются для передачи энергии на большие расстояния с минимальными потерями, средневолтные — для распределения в пределах регионов, а низковольтные — для подачи электроэнергии непосредственно потребителям. Каждый тип отличается конструктивными особенностями и техническими параметрами, соответствующими конкретным задачам.
В чем заключаются особенности высоковольтных линий передачи электроэнергии?
Высоковольтные линии характеризуются способностью передавать значительные объемы электроэнергии на большие расстояния с относительно низкими потерями. Они строятся с использованием специальных изоляторов и поддерживающих конструкций, которые выдерживают большие напряжения. Кроме того, высокая изоляция и соблюдение строгих требований к безопасности предотвращают аварии и сбои. Эти линии часто прокладывают над землей, хотя в некоторых случаях используют подземные или подводные кабели.
Какова роль среднего и низкого напряжения в системе электроснабжения?
Средневольтные сети служат связующим звеном между высоковольтными линиями и конечными потребителями, обеспечивая распределение электроэнергии в пределах городов и районов. Низковольтные сети отвечают за подачу электричества непосредственно в жилые дома, офисы и предприятия. Отличие этих сетей — в уровне напряжения и конструкции проводников, которые адаптированы под требования безопасности и удобства эксплуатации на соответствующем уровне распределения.
Какие технические и эксплуатационные факторы влияют на выбор типа сети для передачи электроэнергии?
Выбор типа сети определяется расстоянием передачи, объемом передаваемой энергии и особенностями местности. Для больших расстояний предпочтительны высоковольтные линии из-за меньших потерь, а для локальных распределительных сетей — средне- и низковольтные. Климатические условия, доступность технического обслуживания, а также требования к надежности и безопасности также играют значительную роль. Кроме того, экономическая целесообразность и возможность модернизации влияют на решение в пользу того или иного типа сети.
