Выбор кабеля для уличной воздушной прокладки требует учёта сразу нескольких технических факторов: климатических условий, механических нагрузок, типа подвеса и допустимого уровня электромагнитных помех. Ошибка на этапе подбора может привести к преждевременному выходу из строя линии и дорогостоящему ремонту.
Для монтажа по воздуху чаще всего применяются самонесущие изолированные провода (СИП). Они рассчитаны на работу при температуре окружающей среды от -60 до +50 °C, устойчивы к ультрафиолету и не требуют дополнительной несущей конструкции. Основу жилы составляет алюминий, а изоляция – термопластичный светостабилизированный полиэтилен.
Минимальное сечение жилы подбирается исходя из длины линии и предполагаемой нагрузки. Например, для подключения частного дома на 15 кВт обычно используют СИП-4 с сечением 16 или 25 мм². Недопустимо использовать кабели с жилами менее 16 мм² для линий длиной свыше 25 метров, чтобы избежать падения напряжения и перегрева.
Правильное натяжение кабеля и допустимый стрел провеса зависят от типа подвеса. При междуполюсной установке учитывают расстояние между опорами (обычно 25–50 м), нагрузку от осадков и ветра, а также возможное провисание. Для крепления используются специальные анкерные зажимы, обеспечивающие надёжную фиксацию без повреждения изоляции.
Кабель должен иметь сертификат соответствия ГОСТ Р 52373, что гарантирует его пригодность для эксплуатации на открытом воздухе. При монтаже важно соблюдать нормативы ПУЭ, особенно в части расстояний от жилых зданий, проездов и других коммуникаций. Нарушение этих требований чревато не только штрафами, но и реальной угрозой безопасности.
Выбор марки кабеля с учётом климатических условий
При прокладке кабеля по воздуху важно учитывать температурные перепады, уровень влажности, воздействие ультрафиолета и ветровую нагрузку. Неправильный выбор марки кабеля может привести к растрескиванию изоляции, окислению жил и короткому замыканию.
- Для регионов с холодным климатом (до -60 °C) рекомендуется использовать марки с пониженной температурой хрупкости оболочки. Например, СИП-4 способен сохранять эластичность при -60 °C благодаря изоляции из сшитого полиэтилена.
- В районах с высокой влажностью и частыми осадками актуален выбор кабелей с гидрофобной пропиткой и устойчивой к влаге изоляцией. Подходит СИП-2А с дополнительной защитой от влаги и токопроводящей воды.
- Для южных регионов с интенсивным солнечным излучением подойдут кабели с УФ-стойкой оболочкой. Например, ВЛС (воздушные линии связи) с оболочкой из светостабилизированного полиэтилена, защищающей от разрушения под действием УФ-излучения.
- В ветреных и прибрежных зонах необходимо учитывать механическую прочность кабеля и устойчивость к коррозии. СИП-3 с несущей алюминиевой жилой и толстым слоем изоляции выдерживает значительные механические нагрузки и не подвержен гальванической коррозии.
- Для горных и резко континентальных районов, где суточные перепады температуры достигают 30–40 °C, важно выбирать кабели с высокой стойкостью к термоциклированию, например, СИП-5 с термостойкой изоляцией.
Выбор марки кабеля должен быть основан на климатических картах и конкретных погодных параметрах региона установки. Экономия на устойчивости материала к климатическим воздействиям приводит к ускоренному выходу из строя и дополнительным затратам на замену.
Допустимые пролёты и натяжение при прокладке по воздуху
Длина одного пролёта при воздушной прокладке кабеля должна учитывать массу кабеля, ветровые и гололёдные нагрузки, а также прочностные характеристики несущего элемента. Для самонесущих кабелей типа СИП рекомендуемая длина пролёта составляет от 25 до 50 метров. При использовании кабелей с тросом допустимы пролёты до 70 метров, при условии расчётного натяжения не выше предельно допустимого для используемого троса.
Натяжение кабеля определяется по формуле с учётом массы на погонный метр, длины пролёта, температуры эксплуатации и запаса прочности. При расчёте важно обеспечить минимальный провис, не превышающий 1,5% длины пролёта, для исключения касания объектов и людей. При отрицательных температурах натяжение увеличивается, поэтому монтаж следует выполнять с учётом сезонной компенсации – оставляя провис в пределах нормы при -25 °C.
Для кабелей без несущего элемента прокладка по воздуху не допускается. Запрещено крепление кабеля напрямую к опорам без промежуточного троса. Монтаж выполняется с использованием анкерных и поддерживающих зажимов, сертифицированных под конкретный тип кабеля и диаметр. Недопустимо применять самодельные или универсальные крепления, не рассчитанные на механическую нагрузку и погодные условия.
Требования к опорам и способам крепления кабеля
Опоры для воздушной прокладки кабеля должны быть выполнены из устойчивых к коррозии материалов – оцинкованной стали, армированного бетона или композитов. Высота установки – не менее 2,5 метра от уровня земли в местах прохода людей и не менее 6 метров – над проезжей частью. Расстояние между опорами – не более 50 метров при использовании самонесущих изолированных кабелей (СИП).

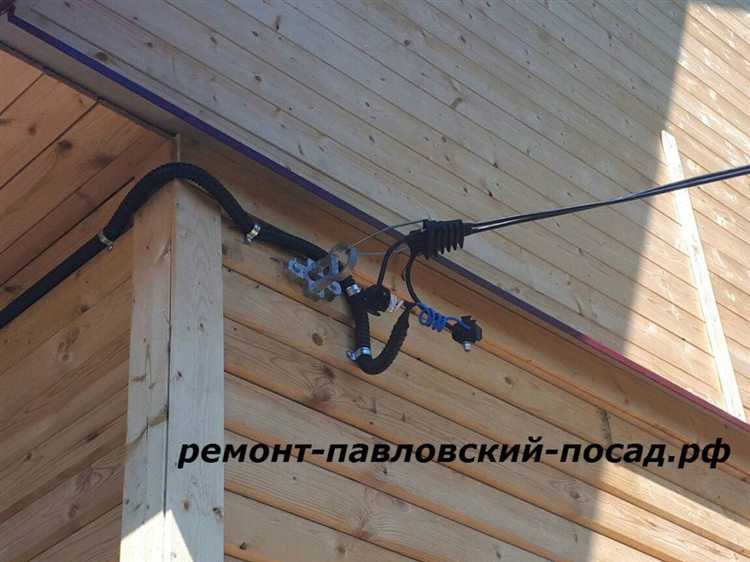

Опоры должны иметь анкерные элементы для натяжения кабеля, а также возможность установки поддерживающей арматуры: кронштейнов, траверс или подвесных зажимов. При креплении к фасадам зданий применяются специальные дюбели с изолирующими втулками и распорными анкерами.
Запрещается использование пластиковых крепежей и незащищённых металлических хомутов. Допускается применение стальных бандажей с антикоррозионным покрытием. Крепления должны выдерживать нагрузку не менее 4-кратного веса кабеля с учётом гололёда и ветровых нагрузок.
Минимальный радиус изгиба кабеля при креплении – не менее 10 диаметров жилы. Зоны изгиба необходимо фиксировать с помощью натяжных элементов во избежание провисания. Места входа в здание герметизируются с использованием кабельных вводов или манжет с классом защиты не ниже IP54.
Минимально допустимая высота прокладки над землёй
При воздушной прокладке электрических кабелей необходимо строго соблюдать регламентированные минимальные расстояния от провода до поверхности земли. Это исключает риск контакта с людьми, транспортом и растительностью.
Над пешеходными зонами (дворы, тротуары, садовые участки) кабель должен располагаться не ниже 2,75 метра.
Над проезжей частью при отсутствии движения грузового транспорта – не менее 3,5 метра, при его наличии – 5 метров.
Над железнодорожными путями – не менее 7,5 метра.
Над подъездными путями к складам и производствам, где используется спецтехника (грузовики, погрузчики), высота должна быть не менее 6 метров.
Если кабель пересекает участок с возможным движением сельхозтехники, высота выбирается не менее 4,5 метра.
Для садовых участков, где возможна прокладка кабеля между хозпостройками, рекомендуется высота не ниже 2,75 метра, даже если движения транспорта не предполагается.
Важно учитывать возможное провисание кабеля в жаркое время года и закладывать соответствующий запас по высоте. Нарушение минимальных нормативов может привести к повреждению изоляции, аварийным ситуациям и штрафам со стороны надзорных органов.
Защита кабеля от ультрафиолета и осадков
Для уличной воздушной прокладки необходимо использовать кабель с оболочкой, устойчивой к ультрафиолетовому излучению. Наиболее эффективны оболочки из сшитого полиэтилена (XLPE) и полиэтилена низкого давления (ПНД), маркированные как UV-resistant. Использование ПВХ без защиты от УФ-излучения приводит к растрескиванию уже через 1–2 года эксплуатации.

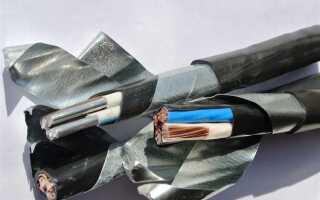

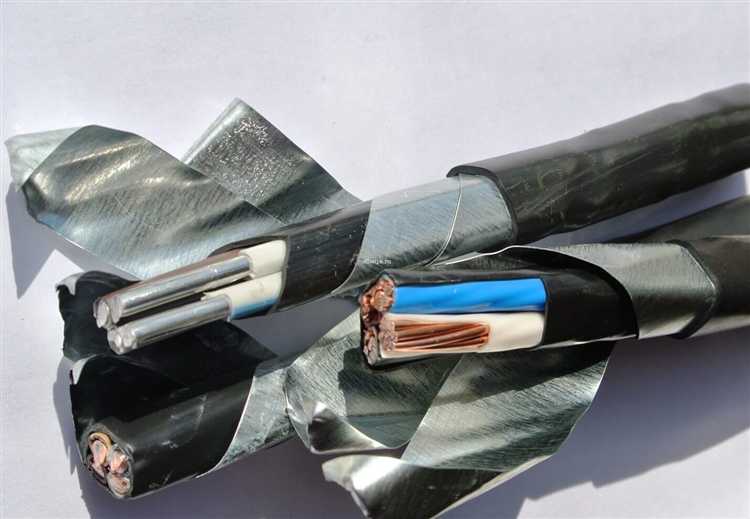

Наружная оболочка должна иметь маркировку типа ВБбШв, СИП или NYY, подтверждающую соответствие климатическим требованиям. Кабели типа СИП (самонесущий изолированный провод) особенно подходят для натяжной прокладки, так как изначально рассчитаны на постоянное воздействие солнечного света и осадков.
При прокладке в районах с повышенной влажностью и перепадами температур обязательно использовать герметичные вводы и термоусадочные муфты в местах соединений. Они предотвращают капиллярное проникновение влаги в жилы и изоляцию.
Не допускается крепление кабеля к металлическим опорам без промежуточной изоляции. При нагреве металлоконструкций увеличивается риск ускоренного старения оболочки. Рекомендуется использовать кабельные держатели с УФ-стабилизированным пластиком или оцинкованными крюками с резиновыми вставками.
Дополнительную защиту обеспечивает прокладка в пластиковых гофротрубах с УФ-стабилизацией. Однако труба не должна препятствовать вентиляции – отсутствие циркуляции воздуха способствует накоплению конденсата и ускоренному разрушению изоляции.
Правила подключения кабеля к щиту и распределительным коробкам
Для надёжного и безопасного подключения кабеля к электрическому щиту необходимо обеспечить качественный контакт и защиту от механических воздействий. Перед подключением кабель освобождают от внешней изоляции на длину, достаточную для удобного монтажа, обычно 150–200 мм. Жилы тщательно очищают от изоляции, не повреждая металл, длина оголённой части не должна превышать 15–20 мм.
При использовании многожильных кабелей жилы обязательно скручивают и опрессовывают наконечниками соответствующего сечения, чтобы предотвратить рассыпание и обеспечить минимальное переходное сопротивление. Наконечники подбирают в зависимости от зажимов в щите и распределительных коробках.
В распределительных коробках необходимо избегать натяжения кабелей, для этого применяют пластиковые или металлические зажимы, фиксирующие кабель на входе в коробку. Кабель фиксируют таким образом, чтобы исключить смещение жил и нагрузки на контакты. Допустимый изгиб кабеля при входе в коробку должен быть не менее 6 диаметров кабеля.
Все соединения в щите и распределительных коробках производят с использованием винтовых, пружинных или зажимных клеммников, соответствующих типу жил и сечению кабеля. Винтовые зажимы затягивают с моментом, рекомендованным производителем, обычно 1,2–1,5 Н·м, чтобы избежать ослабления контакта и нагрева.
При подключении к автоматическим выключателям и УЗО следует соблюдать полярность и последовательность жил согласно схеме монтажа, не допуская перекрестных соединений. Для питания силовых нагрузок кабель подключают к соответствующим клеммам с учётом маркировки.
Распределительные коробки должны иметь степень защиты не ниже IP54 при уличной установке. Для дополнительной герметизации применяют силиконовые уплотнители и заглушки для неиспользуемых отверстий.
После подключения необходимо провести проверку надежности контактов с помощью измерения сопротивления и тепловизионного контроля при нагрузке. Все кабели внутри щита аккуратно уложить, избегая пересечений и натяжения, обеспечив свободный доступ для обслуживания.
Вопрос-ответ:
Какой тип кабеля лучше использовать для воздушной проводки на улице?

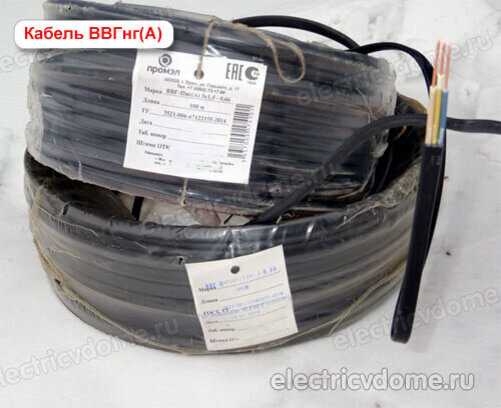

Для уличной проводки по воздуху обычно применяют кабели с надежной защитой от влаги и механических повреждений. Часто используют силовые кабели с резиновой или ПВХ-изоляцией, а также самонесущие изолированные провода (СИП), которые имеют алюминиевую жилу и изоляцию, позволяющую избежать коротких замыканий при касании веток и осадков.
Можно ли самостоятельно монтировать кабель для воздушной уличной проводки, или лучше обратиться к специалистам?
Монтаж воздушной проводки требует знания правил электробезопасности и правильного выбора креплений, чтобы избежать натяжения и повреждений. Хотя базовые работы по прокладке можно выполнить самостоятельно, для правильного подключения и обеспечения надежности лучше пригласить квалифицированного электрика. Это снизит риск аварий и гарантирует соответствие проводки нормам.
Какие меры предосторожности необходимо соблюдать при эксплуатации кабеля на улице?
На улице кабель подвергается воздействию ультрафиолета, осадков, перепадов температур и возможных механических повреждений. Чтобы продлить срок службы, нужно регулярно осматривать проводку, избегать соприкосновения с ветками деревьев и животными, а также не допускать провисания кабеля. В местах крепления кабеля следует использовать специальные изолирующие крепежи и соблюдать нормативные расстояния от земли и строений.
Чем отличаются самонесущие изолированные провода (СИП) от обычных кабелей для уличной проводки?
Самонесущие изолированные провода (СИП) имеют алюминиевую жилу, покрытую специальной изоляцией, благодаря чему их можно прокладывать без дополнительной несущей конструкции. Они защищены от атмосферных воздействий и коротких замыканий, вызываемых контактами с посторонними предметами. Обычные кабели требуют дополнительного троса или подвесов, а их изоляция менее устойчива к внешним факторам, что снижает долговечность.
