Какой пцс использовать для стяжки пола

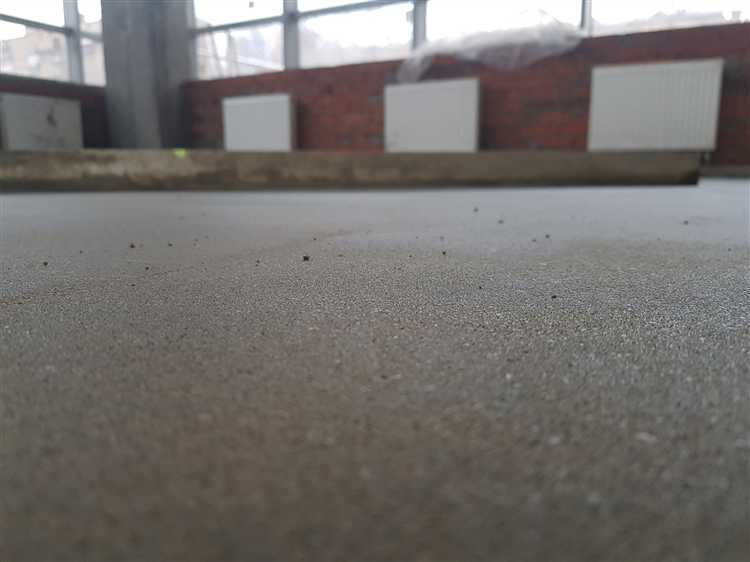

Правильный выбор песчано-цементной смеси (ПЦС) для стяжки пола напрямую влияет на прочность, срок службы и устойчивость покрытия к нагрузкам. При покупке важно учитывать не только марку цемента, но и соотношение компонентов, фракцию песка, наличие добавок и область применения.

Для жилых помещений с умеренной нагрузкой оптимальна смесь с соотношением цемента и песка 1:3, где используется цемент марки не ниже М400 и промытый песок фракцией до 2,5 мм. Такая ПЦС обеспечивает прочность не менее 15 МПа через 28 суток при условии соблюдения технологии укладки и увлажнения.

В помещениях с повышенными эксплуатационными нагрузками (гаражи, склады) рекомендуется использовать ПЦС с соотношением 1:2,5 или даже 1:2, а также цемент марок М500 и выше. Это увеличивает прочность до 20–25 МПа, снижая риск растрескивания и преждевременного износа.

При толщине стяжки свыше 50 мм стоит применять армирование фиброй или металлической сеткой, чтобы избежать усадочных трещин. В случае устройства теплого пола важно подбирать ПЦС с пластификаторами, улучшающими подвижность и сцепление с трубами или кабелями.

Не допускается использование строительного песка с примесями глины или органических веществ – они ухудшают сцепление и ведут к разрушению стяжки. ПЦС должна замешиваться с точным соблюдением пропорций и водоцементного отношения, которое обычно не превышает 0,5–0,6 для минимизации пористости и усадки.

Как определить необходимую прочность ПЦС в зависимости от назначения помещения

Прочность песчано-цементной стяжки (ПЦС) определяется маркой по прочности на сжатие и напрямую зависит от функционального назначения помещения. Основной ориентир – класс бетона, соответствующий требованиям к нагрузке и условиям эксплуатации.

Для жилых помещений (спальни, гостиные, детские) достаточно использовать ПЦС марки М150. Такая прочность выдерживает нагрузки от мебели и повседневного использования без риска разрушения слоя.

На кухнях, в коридорах и санузлах целесообразно применять ПЦС марки не ниже М200, так как здесь повышенная проходимость и вероятность локальных ударных нагрузок. Кроме того, требуется устойчивость к повышенной влажности, особенно при наличии теплых полов.

В коммерческих и производственных помещениях нагрузки значительно выше. Для офисов и торговых залов, где интенсивность движения людей и оборудования велика, минимально допустима марка М250. В помещениях с тяжелым оборудованием, складских зонах и автомастерских используется ПЦС марки М300 и выше.

При планировании устройства стяжки на балконах и лоджиях с перепадом температур и воздействием влаги применяется морозостойкая ПЦС не ниже М200 с добавками, повышающими водонепроницаемость.

Пример соответствия марок ПЦС назначению помещений:

Нарушение требований по прочности приводит к растрескиванию, разрушению основания и последующим затратам на ремонт. Перед укладкой важно провести расчет предполагаемой нагрузки и учесть все эксплуатационные факторы.

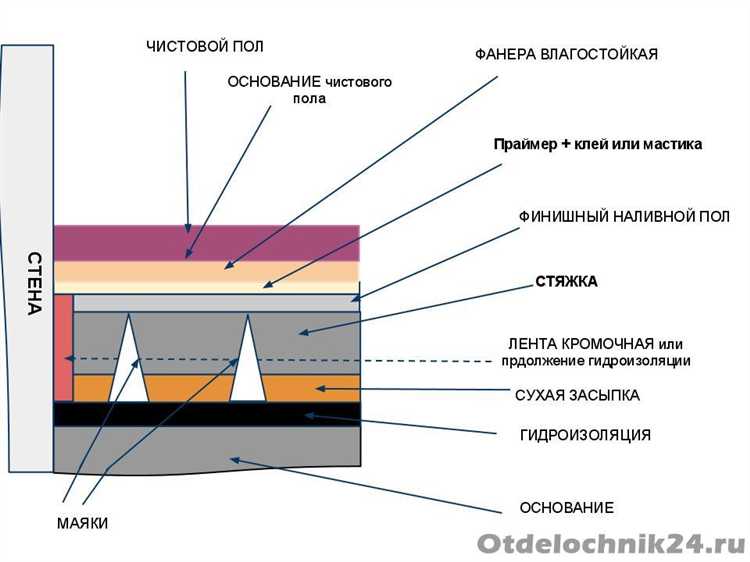

Влияние толщины слоя на выбор марки цементно-песчаной смеси

Толщина слоя стяжки напрямую определяет требуемую прочность и состав цементно-песчаной смеси (ПЦС). При укладке слоя толщиной от 10 до 30 мм применяются высокопрочные смеси марки не ниже М300. Это связано с тем, что тонкий слой подвержен растрескиванию и требует высокой адгезии к основанию, особенно при отсутствии армирования.

Для слоёв толщиной от 30 до 50 мм допустимо использование ПЦС марки М200. Такая стяжка уже может воспринимать умеренные нагрузки и обладает достаточной толщиной для компенсации усадочных процессов. Однако при укладке на слабое основание или при наличии точечных нагрузок целесообразно повысить марку смеси до М250–М300.

При толщине свыше 50 мм, особенно если речь идет о черновой стяжке, достаточно ПЦС марки М150. В этом случае несущая способность обеспечивается в основном за счёт объёма слоя, а не только прочностных характеристик материала. При использовании марки ниже М150 возрастает риск разрушения при эксплуатации, особенно в жилых и коммерческих помещениях с интенсивной нагрузкой.

Если стяжка выполняется с уклоном или перепадами по уровню, минимальная толщина в самой тонкой части должна соответствовать рекомендациям для соответствующей марки. Несоблюдение этого правила приводит к снижению прочности всего покрытия.

Марка ПЦС должна подбираться не только по толщине слоя, но и с учётом условий эксплуатации: под тёплый пол, в помещениях с высокой влажностью или на промышленных объектах используются смеси с повышенной прочностью вне зависимости от толщины.

Как учитывать особенности основания при подборе ПЦС

Прочность основания определяет минимальный класс прочности цементно-песчаной смеси. Для слабых или рыхлых оснований выбирают ПЦС с прочностью не ниже М300, чтобы компенсировать недостаточную несущую способность нижнего слоя.

Влажность основания влияет на состав смеси. При остаточной влажности выше 4% исключается применение ПЦС с гипсовыми добавками – используют составы на портландцементе с минимальной водоудерживающей способностью.

Для бетонных плит перекрытий важна адгезия. Рекомендуется использовать ПЦС с модификаторами сцепления или предварительно наносить грунт с кварцевым наполнителем. При наличии цементного молочка основание обязательно шлифуют.

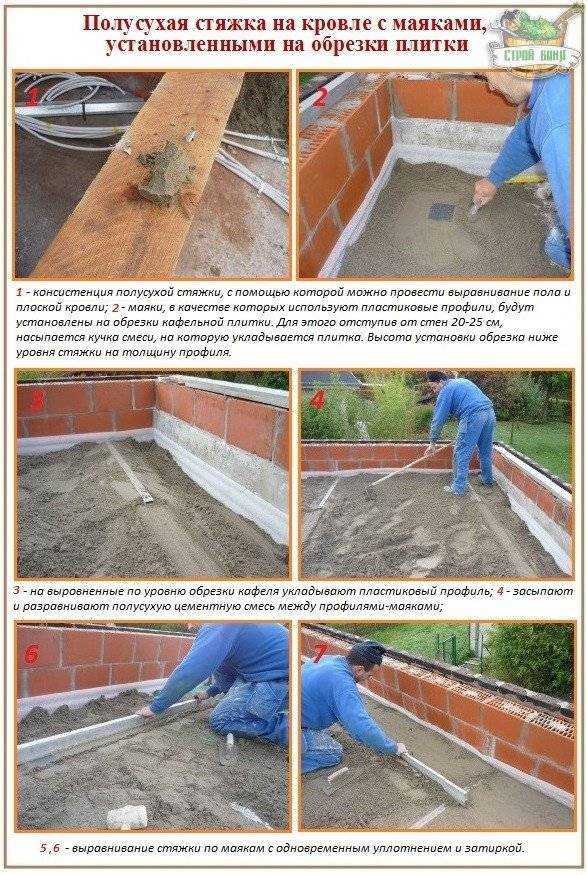

Неровности и перепады основания влияют на выбор подвижности смеси. При перепадах свыше 20 мм целесообразно использовать ПЦС с крупным фракционным наполнителем и минимальной усадкой. При выравнивании до 10 мм – более текучие составы с пластификаторами.

Температурный режим основания определяет требования к схватыванию. При температуре ниже +5 °C применяют ПЦС с противоморозными добавками и ускоренным набором прочности. Основания, прогретые выше +25 °C, требуют увлажнения перед заливкой и использования замедлителей.

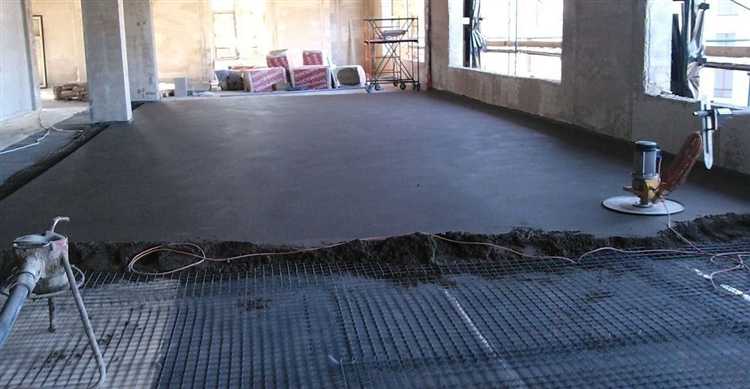

При наличии трещин основание усиливают армирующей сеткой и применяют ПЦС с фиброволокном. При подозрении на подвижность конструкции выбирают смеси с высокой эластичностью и трещиностойкостью.

Разница между готовыми смесями и самодельным составом: что выбрать

При выборе песчано-цементной смеси (ПЦС) для стяжки пола важно учитывать свойства материалов, трудозатраты и стабильность результата. Ниже – конкретные отличия между заводскими смесями и составами, приготовленными вручную.

• Точность пропорций: Готовые смеси производятся с использованием автоматизированного дозирования. Самодельные составы часто страдают от отклонений, особенно при перемешивании в домашних условиях без весов и лабораторного контроля.
• Однородность: Заводская смесь имеет равномерное распределение цемента и песка, что снижает риск образования трещин и зон с разной прочностью. Вручную приготовленные растворы нередко имеют комки и неоднородную структуру.
• Плотность и усадка: У готовых ПЦС контролируется гранулометрический состав наполнителя, что позволяет получить минимальную усадку. При использовании случайного песка и ошибочных пропорций в самодельных смесях возможны значительные деформации после высыхания.
• Прочность на сжатие: Средняя прочность готовых смесей – от 20 до 30 МПа. Домашние составы при неправильной дозировке могут не превышать 10–15 МПа, чего недостаточно для высоконагружаемых поверхностей.
• Время схватывания: В заводских смесях учитываются добавки, регулирующие время работы. Это особенно важно при заливке больших площадей. В самодельных составах такие параметры непредсказуемы.
• Устойчивость к влаге: Влажностные добавки и пластификаторы в готовых ПЦС повышают устойчивость к перепадам температуры и влаге. Вручную эти компоненты редко добавляются из-за их стоимости или отсутствия опыта.

Готовые смеси подходят для тех, кто ценит предсказуемость, стабильность и скорость укладки. Самодельный состав может быть оправдан при точном соблюдении пропорций, наличии опыта и проверенных компонентов. В остальных случаях – экономия на смеси ведёт к затратам на ремонт и переделку.

Подходящие ПЦС для системы «тёплый пол»

Для устройства стяжки над системой «тёплый пол» подходят цементно-песчаные смеси с модифицированным составом. Ключевые требования: высокая теплопроводность, эластичность, устойчивость к температурным перепадам и минимальная усадка.

Рекомендуемая марка прочности на сжатие – не ниже М150. Для водяных тёплых полов предпочтительны ПЦС с добавлением пластификаторов и армирующих волокон. Это исключает растрескивание при тепловом расширении и повышает адгезию к трубам и основаниям.

Оптимальная толщина стяжки – 40–60 мм. При толщине свыше 60 мм целесообразно использовать фиброволокно. Смеси с ускоренным набором прочности (например, с цементами типа ЦЕМ I 42,5 или добавками на основе поликарбоксилатов) позволяют запускать систему отопления уже через 7–10 суток после заливки.

Важно выбирать ПЦС с водоцементным отношением не выше 0.5. Это обеспечивает достаточную прочность и снижает риск появления пустот, ухудшающих теплообмен. Применение готовых сухих смесей, специально предназначенных для тёплых полов, предпочтительнее – они проходят лабораторные испытания на совместимость с термосистемами и гарантируют стабильное поведение при нагреве.

Какие добавки в ПЦС улучшают удобоукладываемость и сцепление

Пластификаторы на основе поликарбоксилатных эфирок обеспечивают значительное снижение водоцементного отношения без потери текучести, улучшая подвижность раствора и облегчают равномерное распределение смеси по поверхности.

Суперпластификаторы уменьшают риск образования расслаивания и обеспечивают более плотное сцепление с основанием за счет улучшения адгезии. Рекомендуется использовать дозировку в пределах 0,5–1,5 % от массы цемента.

Минеральные добавки, такие как микрокремнезем и метакаолин, увеличивают плотность структуры и улучшают межфазное сцепление благодаря заполнению микро-пустот, что особенно важно для долговечности стяжки.

Фиброволокно из полипропилена или базальта предотвращает образование трещин на ранних стадиях твердения и повышает механическую связь внутри слоя.

Полимерные дисперсии на основе акрилатов или стирол-бутадиеновых латексов усиливают адгезию к бетонному основанию и улучшают эластичность, что снижает риск отслоения при деформациях.

Поверхностно-активные вещества повышают смачиваемость и равномерность распределения раствора, особенно при работе с гладкими или пылеобразными основаниями.

Вопрос-ответ:

Какие основные характеристики ПЦС влияют на качество стяжки пола?

Главные параметры, на которые стоит обратить внимание, — это марка цемента, класс прочности и скорость схватывания. Например, цементы с более высоким классом прочности обеспечивают долговечность и надежность покрытия. Скорость схватывания влияет на время проведения дальнейших работ. Также важна степень помола цемента, так как от этого зависит однородность и прочность раствора.

Можно ли использовать универсальный ПЦС для разных типов стяжек пола?

Универсальные смеси иногда подходят для базовых задач, но для специфических условий лучше выбирать материал с учетом требований проекта. Для тонкослойных и быстрых стяжек рекомендуют более быстротвердеющие составы, тогда как для толстых слоев подойдут более прочные и медленно схватывающиеся варианты. Это помогает избежать трещин и деформаций в дальнейшем.

Как влияет влажность помещения на выбор ПЦС для стяжки пола?

Влажность воздуха и основания существенно влияет на свойства цементно-песчаной смеси. В помещениях с повышенной влажностью желательно использовать составы с добавками, препятствующими проникновению влаги, или с улучшенными гидроизоляционными качествами. Это помогает сохранить прочность и целостность покрытия, предотвращая появление плесени и разрушение слоя.

Какие ошибки чаще всего допускают при выборе цементно-песчаной смеси для пола?

Часто выбирают состав без учета особенностей помещения и типа покрытия, что ведет к быстрому разрушению или деформации. Еще одна ошибка — игнорирование рекомендаций производителя по пропорциям и условиям применения. Иногда используют смесь с недостаточной прочностью или слишком быстро твердеющую для больших площадей, что приводит к трещинам и неравномерности поверхности.

Как правильно рассчитать количество ПЦС для стяжки пола?

Для точного расчета нужно знать площадь и толщину слоя стяжки. Объем определяется умножением площади на толщину в метрах. Затем рассчитывается масса, исходя из плотности смеси, которая обычно указывается в технических характеристиках. Важно учитывать небольшой запас, чтобы покрыть возможные потери при работе и обеспечить равномерный слой по всей поверхности.

Какие факторы влияют на выбор ПЦС для стяжки пола в жилом помещении?

При выборе ПЦС для стяжки пола в жилом помещении следует учитывать несколько параметров. В первую очередь, важна прочность состава, чтобы покрытие выдерживало нагрузку повседневного использования. Также следует обратить внимание на время затвердевания — оно должно соответствовать вашим срокам ремонта. Кроме того, учитывайте толщину слоя стяжки и совместимость с основанием пола. Нельзя забывать о влагостойкости, особенно если стяжка планируется в ванной комнате или на кухне.
