Полипропилен (ПП) широко используется в строительстве, упаковке и производстве технических изделий благодаря высокой прочности и химической стойкости. Однако при длительном воздействии ультрафиолетового (УФ) излучения его физико-механические свойства существенно изменяются. УФ-лучи вызывают цепную фотодеструкцию полимерных макромолекул, что ведёт к снижению ударной вязкости и прочности на разрыв на 20–40 % уже после 500 часов воздействия при интенсивности около 1,5 Вт/м² в диапазоне 280–400 нм.
В процессе деградации полипропилен теряет эластичность, становится хрупким, а цвет меняется из-за образования хромофорных групп. Для повышения устойчивости к солнечному излучению применяют стабилизаторы – ультрафиолетовые абсорбаторы и антиоксиданты, которые способны замедлить фотодеструкцию до 3–5 раз. Рекомендуется вводить 0,5–1 % таких добавок в сырьё при производстве изделий, предназначенных для эксплуатации на открытом воздухе.

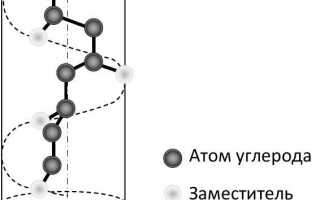

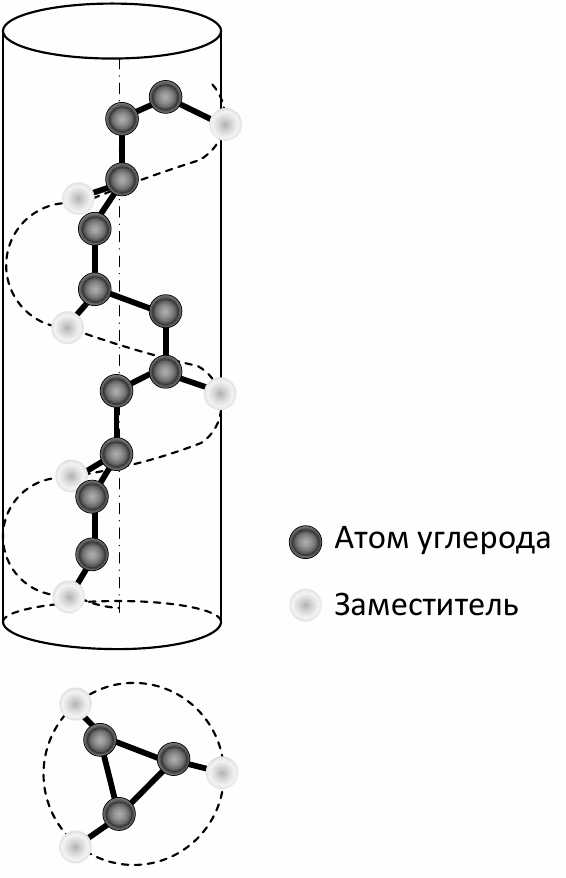

Кроме химической модификации, важную роль играет структура полимера: ориентированный и сополимерный полипропилен проявляет большую стойкость к УФ-излучению. Для наружных конструкций предпочтительно использовать материалы с индексом стабилизации не ниже 1500 часов по стандарту ASTM G154, что обеспечивает сохранение основных свойств при воздействии солнечного света в течение нескольких лет без дополнительной защиты.
Механизмы деградации полипропилена при ультрафиолетовом облучении
Ультрафиолетовое (УФ) излучение с длиной волны от 280 до 400 нм инициирует фотоокислительную деградацию полипропилена (ПП). Основной механизм заключается в разрыве C–H связей в боковых метильных группах с образованием свободных радикалов, которые вступают в реакции с молекулярным кислородом, приводя к формированию пероксильных и гидропероксильных радикалов.
Инициирование радикальных цепных реакций происходит за счёт поглощения УФ фотонов хромофорными центрами, возникающими в результате примесей, термического окисления или присутствия металлов. Радикалы абстрагируют атомы водорода с полимерной цепи, что запускает цепные процессы окисления с образованием гидроперекисей.
Гидропероксидные соединения нестабильны и распадаются с выделением новых радикалов, усиливая деградацию. Вследствие этого происходит полимеризация цепей с образованием карбонильных групп, кетонов, альдегидов и кислот, что изменяет химическую структуру ПП и снижает его молекулярную массу.
Фотодеградация проявляется потерей механических свойств: прочность на разрыв уменьшается на 30–50 % уже после 200 часов УФ-облучения без стабилизаторов. Поверхностные слои становятся хрупкими, проявляется микротрещинообразование. Проникновение кислорода ограничено, поэтому деградация концентрируется в приповерхностном слое толщиной до 100 мкм.
Для повышения устойчивости к УФ-облучению рекомендуется вводить стабилизаторы, например, гидроксибензофеноны и органические фосфиты, которые эффективно поглощают УФ свет и разрушают цепные радикалы. Оптимальная концентрация стабилизаторов колеблется в диапазоне 0,1–0,5 % масс., что обеспечивает продление службы изделий на 2–3 раза при одинаковых условиях эксплуатации.
Влияние времени и интенсивности солнечного света на прочностные характеристики полипропилена
Под воздействием солнечного излучения полипропилен подвергается фотодеструкции, что снижает его механическую прочность. При интенсивности ультрафиолетового излучения около 50 мВт/см² за 500 часов наблюдается снижение прочности на растяжение на 15–20%. При удвоении времени воздействия до 1000 часов деградация усиливается до 35–40%, что связано с накоплением свободных радикалов и разрушением макромолекул.
Интенсивность света напрямую влияет на скорость разрушения: при увеличении УФ-энергии с 50 до 100 мВт/см² снижение прочности происходит на 30% уже за 400 часов. Это указывает на нелинейный характер фотодеградации, требующий коррекции в расчетах ресурса изделий из полипропилена, эксплуатируемых под открытым небом.
Рекомендуется использовать стабилизаторы и защитные покрытия, снижающие проникновение УФ-излучения. Эффективность аддитивов подтверждена испытаниями: с их применением потеря прочности после 1000 часов воздействия снижается до 10–12%, что позволяет продлить срок службы на 2–3 раза.
Роль стабилизаторов и антиоксидантов в защите полипропилена от фотодеструкции
Полипропилен под воздействием ультрафиолетового излучения разрушается в результате фотохимических реакций, которые инициируют цепные процессы окисления и разрыва макромолекул. Для замедления этих процессов применяются стабилизаторы и антиоксиданты, способные значительно продлить срок службы материала при эксплуатации на открытом воздухе.
Стабилизаторы ультрафиолетового излучения (УФ-стабилизаторы) поглощают или рассекают энергию UV-фотонов, препятствуя образованию свободных радикалов. Наиболее эффективными считаются производные бензофенона и бензотриазола, которые обладают широкой спектральной активностью и устойчивы к вымыванию. Оптимальная концентрация УФ-стабилизаторов в полипропилене обычно составляет 0,2–1,0 мас.%, что обеспечивает баланс между защитой и сохранением механических свойств материала.
Антиоксиданты снижают скорость окислительных реакций, взаимодействуя с пероксильными и алкильными радикалами. В полипропилене применяются преимущественно фенольные антиоксиданты и фосфитные соединения. Фенольные антиоксиданты эффективно задерживают цепь окисления, а фосфиты действуют как восстановители гидропероксидов, предотвращая дальнейшее разложение макромолекул. Комбинирование различных типов антиоксидантов усиливает защитный эффект.
Для повышения эффективности стабилизации рекомендуется использовать комплексные системы, объединяющие УФ-стабилизаторы с антиоксидантами, что позволяет обеспечить многокомпонентную защиту против различных механизмов разрушения. Важным фактором является равномерное распределение добавок в матрице полипропилена, для чего используются методы высокоэффективного смешивания и гранулирования.
При разработке состава стабилизирующих систем следует учитывать условия эксплуатации: интенсивность солнечного излучения, температуру, механические нагрузки. Например, для южных регионов с высокой инсоляцией концентрация УФ-стабилизаторов должна быть выше стандартной, а для изделий с длительным сроком службы рекомендуются добавки с повышенной термической устойчивостью.
Изменения цвета и поверхности полипропилена под воздействием солнечных лучей
- Цвет: через 1000 часов воздействия УФ-излучения наблюдается заметное пожелтение, связанное с образованием хромофорных групп вследствие разрыва макромолекул и окисления. Индекс желтизны (YI) может увеличиваться на 30-50% относительно исходного состояния.
- Поверхность: развивается микротрещиноватость и шероховатость, что подтверждается увеличением коэффициента трения и ухудшением глянец-эффекта до 40%. Микроскопический анализ выявляет появление микропор и расслоений на глубину до 20 мкм.
- Химическая деградация: образование карбонильных и гидроксильных групп на поверхности, что снижает гидрофобность материала и повышает восприимчивость к загрязнению и адгезии микроорганизмов.
Для повышения устойчивости рекомендуется:
- Использовать УФ-стабилизаторы на основе бензофенонов и HALS (гидроксилированных ароматических аминов) в концентрации 0,5-2% массы полипропилена.
- Добавлять пигменты, обладающие фильтрацией УФ, например диоксид титана, который снижает скорость фотодеструкции до 40%.
- Применять защитные покрытия с УФ-фильтрами и водоотталкивающими свойствами для минимизации проникновения влаги и УФ-излучения.
- Проводить периодический контроль изменения цвета с помощью колориметра и анализ поверхности через микроскоп для своевременного выявления деградации.
Соблюдение этих рекомендаций позволяет значительно продлить срок эксплуатации полипропиленовых изделий, эксплуатируемых под солнечным светом.
Методы лабораторного моделирования солнечного старения полипропилена
Для имитации воздействия солнечного излучения на полипропилен применяют УФ-камеры с регулируемым спектром и интенсивностью излучения. Основной источник – лампы с кварцевым стеклом, обеспечивающие диапазон длин волн 280–400 нм, что соответствует UV-B и UV-A компонентам солнечного света. Интенсивность излучения в таких установках регулируется в пределах 0,35–1,0 Вт/м² на длине волны 340 нм, что позволяет моделировать от нескольких месяцев до нескольких лет естественного старения.
Температурный режим выдерживают на уровне 50–70 °C, чтобы учитывать совокупный эффект нагрева и УФ-воздействия. Режимы увлажнения включают циклы с контролируемой влажностью воздуха (около 50–70%) и чередование с сухими периодами для имитации конденсации влаги, что существенно влияет на механизмы деградации полипропилена.
Применение акселерированных методов с использованием кислорода и озона увеличивает скорость окислительной деградации. В частности, облучение в среде с повышенной концентрацией кислорода (до 5%) активизирует процессы разрыва макромолекул и образование пероксидных соединений, что ускоряет оценку стойкости материала.
Важным параметром контроля служит измерение индекса желтизны (YI) и изменений молекулярной массы методом гель-проникающей хроматографии (ГПХ) до и после выдержки. Это позволяет количественно оценить степень разрушения полипропилена и соотнести результаты с реальными сроками эксплуатации.
Рекомендуется использовать стандартизированные методы, такие как ISO 4892-2 или ASTM G154, для воспроизводимости результатов и возможности сравнения с данными других исследований. В сочетании с химическим анализом (FTIR, DSC) и механическими испытаниями (разрывная прочность, ударная вязкость) лабораторное моделирование обеспечивает комплексное понимание поведения полипропилена под солнечным излучением.
Практические рекомендации по эксплуатации изделий из полипропилена на открытом воздухе
Полипропилен под воздействием ультрафиолетового излучения постепенно теряет механическую прочность из-за фотодеструкции макромолекул. Для продления срока службы изделий рекомендуется применять стабилизаторы УФ-излучения, включаемые в состав материала при производстве. При отсутствии таких добавок следует минимизировать прямое солнечное воздействие.
Размещение изделий должно предусматривать тень или использование защитных конструкций, например, навесов или козырьков, снижающих интенсивность солнечного облучения. При невозможности тени следует выбирать полипропилен с повышенной УФ-стабилизацией или наносить защитные покрытия с УФ-фильтрами.
Регулярная очистка поверхностей от пыли и загрязнений повышает светопрозрачность защитных слоев и снижает риск локального перегрева и ускоренного разрушения. Для очистки используйте мягкие неабразивные средства без агрессивных растворителей, чтобы избежать повреждения структуры материала.
При эксплуатации изделий в условиях высокой температуры и прямого солнца допустимо использование аддитивов с антиоксидантными свойствами для снижения деградации полимера. Важно соблюдать температурный режим: при нагреве выше 70°C наблюдается ускоренное старение, поэтому рекомендуется ограничивать время пребывания изделий под прямыми солнечными лучами в часы пик.
Для уличных конструкций с длительным сроком эксплуатации рекомендуется ежегодный визуальный контроль на наличие трещин, потемнений и изменения эластичности. При обнаружении признаков деструкции стоит провести профилактическое обновление защитного покрытия или заменить изделие, чтобы избежать аварийных ситуаций.
Хранение изделий из полипропилена вне эксплуатации должно происходить в сухом помещении при температуре не выше 40°C и отсутствии прямого света. Для временного хранения на открытом воздухе используйте непрозрачные укрытия, защищающие от УФ-излучения и осадков.
Технологии восстановления и утилизации полипропилена после солнечного старения
Полипропилен, подвергшийся воздействию ультрафиолетового излучения, теряет механические свойства из-за разрыва макромолекул и образования свободных радикалов. Для восстановления его характеристик применяются методы химической стабилизации и физического модифицирования.
Химическая стабилизация основана на добавлении UV-стабилизаторов, антиоксидантов и фотосенсибилизаторов, которые замедляют процессы деструкции. Эффективно использование модифицированных фитатов и галогенированных соединений, снижающих скорость окисления и вымывания стабилизаторов при эксплуатации на открытом воздухе.
Физическое восстановление включает смешение стареющего полипропилена с сополимерами этилена или пластикатами, что повышает ударную вязкость и снижает хрупкость. Регенераты с содержанием до 30% ультрафиолетово поврежденного материала демонстрируют приемлемые свойства для применения в малонагруженных конструкциях.
Термическая переработка при температурах 180–220 °C с добавлением реологических модификаторов позволяет получить грануляты с улучшенной однородностью и вязкостью, что облегчает последующее формование.
Для утилизации старого полипропилена после солнечного старения предпочтительны механические и химические методы. Механическая переработка включает измельчение и повторное формование, но требует предварительной очистки от загрязнений и возможного смешения с добавками для компенсации ухудшения свойств.
Химическая утилизация, например, пиролиз и деполимеризация, позволяет преобразовать полипропилен в мономеры и углеводородные фракции, пригодные для повторного синтеза полимеров. Этот метод эффективен при высоком уровне загрязнений и значительной деструкции молекул, когда механическая переработка становится нецелесообразной.
Практическое применение технологий восстановления требует оценки степени старения по индексу молекулярной массы и механическим характеристикам. Рекомендовано использовать комбинированный подход: предварительное химическое стабилизирование с последующей механической переработкой для максимального увеличения срока службы материала и снижения отходов.
Вопрос-ответ:
Как именно воздействие солнечного света влияет на структуру полипропилена?
Солнечное излучение содержит ультрафиолетовые лучи, которые разрушают молекулярные связи в полипропилене. Под их влиянием материал теряет эластичность, становится хрупким и со временем начинает трескаться. Эти изменения связаны с процессами фотодеструкции и окисления, которые запускают цепные реакции разложения полимерных цепей.
Почему полипропилен становится ломким после длительного пребывания на солнце?
Под воздействием ультрафиолетового излучения в полипропилене происходят химические изменения: разрушается кристаллическая структура, снижается молекулярная масса, появляются микротрещины. Эти процессы снижают способность материала выдерживать механические нагрузки, в результате он теряет гибкость и легко ломается при деформациях.
Какие методы защиты полипропилена от солнечного воздействия используются в промышленности?
Для защиты полипропилена применяют стабилизаторы ультрафиолета, которые поглощают вредное излучение и предотвращают разрушение полимерных цепей. Также добавляют антиоксиданты, уменьшающие скорость окислительных реакций. Иногда поверхность покрывают специальными защитными пленками или красками, отражающими ультрафиолет. Такие меры значительно продлевают срок службы изделий из полипропилена.
Как влияет цвет полипропилена на его устойчивость к солнечному свету?
Цвет полипропилена играет важную роль: темные оттенки поглощают больше ультрафиолета, что может ускорить разрушение материала. Светлые и белые оттенки отражают часть излучения, снижая повреждения. Кроме того, в красители иногда добавляют специальные стабилизаторы, повышающие стойкость к солнечному воздействию.
Можно ли восстановить свойства полипропилена после воздействия солнечного излучения?
Полное восстановление свойств невозможно, так как при фотодеструкции происходят необратимые изменения на молекулярном уровне. Однако частично улучшить состояние материала помогает обработка специальными восстановительными составами и повторное введение стабилизаторов. Тем не менее, такие меры лишь замедляют разрушение, не восстанавливая первоначальную прочность и эластичность.
Как воздействие солнечного излучения влияет на структуру полипропилена со временем?
Под влиянием ультрафиолетового излучения происходит разрушение молекулярных связей в полипропилене. Это приводит к ухудшению механических свойств — материал становится хрупким, теряет эластичность и прочность. Внешне появляется пожелтение и мелкие трещины на поверхности, которые со временем увеличиваются. Процесс разрушения ускоряется в присутствии кислорода и влаги, что приводит к окислительной деградации полимера.
Какие методы применяют для повышения устойчивости полипропилена к солнечному излучению?
Для защиты полипропилена от воздействия солнечного света обычно добавляют специальные стабилизаторы, такие как ультрафиолетовые поглотители и антиоксиданты. УФ-поглотители уменьшают количество вредного излучения, проникающего в материал, а антиоксиданты замедляют окислительные реакции внутри полимера. Также используют покрывные слои с защитой от ультрафиолета или вводят в состав наполнители, которые улучшают сопротивляемость разложению. Важную роль играет правильный подбор и концентрация этих добавок, так как они должны сохранять свои свойства в течение всего срока службы изделия.
Загрузка...
