BT136 600E – популярный тиристор, широко используемый в силовой электронике и бытовой технике. Надёжность его работы напрямую влияет на стабильность схемы, поэтому своевременная проверка компонента необходима для диагностики и ремонта.
Процесс проверки включает измерение прямого и обратного сопротивления между электродами, а также оценку управления затвором. Каждому этапу соответствует конкретное значение или диапазон, который служит критерием исправности. Следуя инструкции, можно быстро определить рабочее состояние BT136 600E без использования специализированного оборудования.
Подготовка мультиметра и выбор режима измерения для Bt136 600e
Для точности измерений важно выставить минимальный диапазон напряжения – обычно это 2–3 В, что достаточно для полупроводниковых переходов внутри транзистора. При слишком высоком напряжении есть риск повредить элемент или получить искажённые результаты.
Проверьте исправность щупов и надежность контактов – неисправные щупы или ослабленные соединения могут привести к неверным показаниям. Рекомендуется предварительно замкнуть щупы друг с другом и убедиться в звуковом сигнале мультиметра.
Перед измерением отключите транзистор от схемы, чтобы исключить влияние окружающих элементов. Если корпус Bt136 600e имеет металлическую часть, избегайте её касания щупами, чтобы не создавать ложных замыканий.
Затвор характеризуется высоким сопротивлением относительно анода и катода, переход между анодом и катодом показывает наличие тиристорного перехода, который в неактивном состоянии должен быть непроводящим без подачи управляющего сигнала на затвор.
- Подготовка мультиметра: Установите мультиметр в режим измерения сопротивления (Ом). Убедитесь, что мультиметр исправен и правильно калиброван.
- Подготовка триака: Дл
Проверка целостности управляющего электрода (затвора) Bt136 600e
Для проверки управляющего электрода (затвора) тиристора Bt136 600e используйте цифровой мультиметр в режиме проверки диодов. Процедура проводится при отключённом устройстве и снятом с платы компоненте.
Подключите красный щуп мультиметра к управляющему электроду (затвору), а чёрный – к одному из основных электродов (аноду или катоду). При исправном затворе мультиметр должен показать открытие диода в одном направлении – обычно значение падения напряжения около 0,5–0,7 В. В обратном направлении должно быть отсутствие проводимости (обрыв).
Затем поменяйте щупы местами: красный к аноду или катоду, чёрный к затвору. Показания должны быть близки к бесконечности или “обрыву”. Если в обоих направлениях видна проводимость, значит затвор повреждён – короткое замыкание.
Если мультиметр показывает отсутствие проводимости в обоих направлениях, возможен разрыв внутри затвора или повреждение структуры, что также свидетельствует о неисправности. Важно помнить, что Bt136 600e не содержит резистора в цепи затвора, поэтому исправный управляющий электрод должен демонстрировать характерные диодные параметры.
Определение правильности переключения триака Bt136 600e мультиметром
- Переключите мультиметр в режим проверки диодов или прозвонки с звуковым сигналом.
- Проверьте сопротивление между MT1 и MT2 при отсутствии управляющего сигнала:
- Положительный щуп на MT1, отрицательный на MT2 – мультиметр должен показать высокий импеданс (обрыв).
- Обратная полярность – также должен быть обрыв.
- Проверьте переключение с подачей управляющего сигнала:
- Соедините положительный щуп с MT2, отрицательный с MT1.
- После подачи импульса сопротивление между MT2 и MT1 должно резко снизиться (почти короткое замыкание), что означает открытие триака.
- Если сопротивление не изменилось, триак неисправен или управляющий электрод поврежден.
- Повторите проверку, меняя полярность щупов между MT1 и MT2, подавая импульс на управляющий электрод, чтобы убедиться в переключении в обеих полярностях.
Правильно работающий Bt136 600e при тесте должен оставаться закрытым без управляющего сигнала и открываться при кратковременной подаче напряжения на управляющий электрод, что подтверждается резким снижением сопротивления между MT1 и MT2.
Обработка полученных данных и выявление неисправностей Bt136 600e
Затем проверьте сопротивление между управляющим электродом и катодом. Значение должно быть примерно 400-800 Ом, что указывает на исправность управляющего перехода. Если сопротивление близко к нулю или бесконечности, это говорит о пробое или разрыве управляющего участка.
В случае обнаружения обрыва (сопротивление бесконечное) или постоянного короткого замыкания замена Bt136 600e обязательна. При нормальных показателях дальнейшая проверка возможна только под нагрузкой с использованием специализированного оборудования.
Практические советы по повторной проверке и контролю работоспособности Bt136 600e
Перед повторной проверкой убедитесь, что мультиметр настроен в режим проверки диодов или сопротивления. Снимите транзистор с платы, чтобы исключить влияние соседних компонентов.
Проверьте переходы между электродами: затвором (G), анодом (A) и катодом (K). Между анодом и катодом сопротивление должно быть высоким в прямом и обратном направлении, за исключением слабой проводимости после срабатывания затвора.

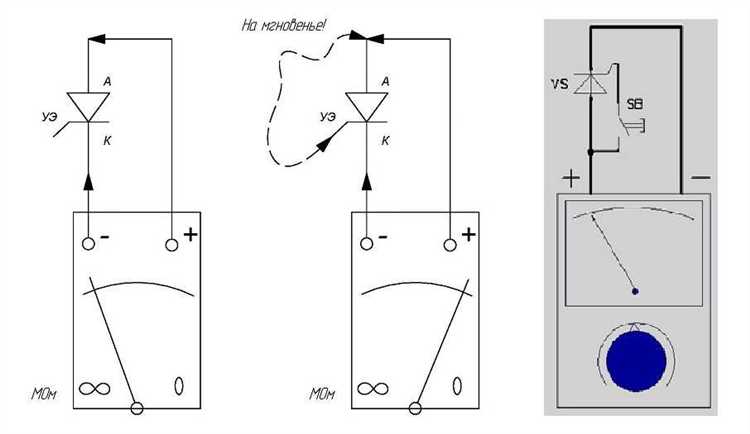

Для проверки затвора подайте небольшой ток через мультиметр на затвор относительно катода. При этом сопротивление между анодом и катодом должно резко уменьшиться, что указывает на исправность управляющего перехода.
Если при повторной проверке параметры заметно отличаются, возможно, внутри корпуса возникло повреждение, например, микротрещина. В таком случае лучше заменить транзистор.
Перед установкой убедитесь, что контакты не окислены и хорошо закреплены. Окисление вызывает нестабильную работу, даже если мультиметр показывает исправность.
Для длительного контроля подключите транзистор в тестовой цепи с нагрузкой и контролируйте стабильность напряжения и токов, чтобы выявить скрытые дефекты, не видимые при статической проверке.
Если доступен осциллограф, проследите форму управляющего сигнала на затворе и переключение между анодом и катодом. Нестандартные колебания или задержки свидетельствуют о снижении работоспособности.
Вопрос-ответ:
Как определить неисправность транзистора BT136 600E с помощью мультиметра?
Для проверки BT136 600E с мультиметром нужно измерить сопротивление между его выводами — управляющим электродом (затвором) и двумя другими выводами (анодом и катодом). При исправном тиристоре мультиметр покажет высокое сопротивление между анодом и катодом в прямом и обратном направлении, а между затвором и катодом — низкое или среднее значение. Если сопротивление близко к нулю или бесконечности во всех направлениях, устройство скорее всего повреждено.
Можно ли проверить BT136 600E мультиметром в режиме прозвонки?
Да, режим прозвонки подходит для предварительной диагностики. В этом режиме нужно проверить переходы между выводами: между анодом и катодом прозвонка должна отсутствовать (или быть на уровне большого сопротивления), а между затвором и катодом должен быть короткий звуковой сигнал. Если наоборот, прозвонка показывает короткое замыкание между анодом и катодом, транзистор поврежден.
Какие выводы BT136 600E нужно тестировать для правильной проверки мультиметром?
BT136 600E имеет три вывода: анод, катод и затвор. Чтобы провести диагностику, важно правильно определить их. Обычно на корпусе или в документации указана нумерация выводов: средний вывод — катод, один из боковых — анод, второй боковой — затвор. Для теста сопротивления нужно измерить между затвором и катодом, а также между анодом и катодом, меняя полярность щупов. Неправильное подключение может привести к некорректным показаниям.
Как проверить транзистор Bt136 600e мультиметром на исправность?
Для проверки транзистора Bt136 600e мультиметром сначала выберите режим измерения диодов на вашем приборе. Подключите щупы мультиметра к выводам транзистора: анод и катод. Мультиметр должен показать прямое и обратное сопротивление. Если на прямом контакте сопротивление низкое, а на обратном — высокое, значит транзистор работает правильно. Если результат отличается от этого, транзистор поврежден.
Как правильно измерить параметры транзистора Bt136 600e, чтобы точно узнать его состояние?
Для точной проверки Bt136 600e с помощью мультиметра важно выполнить несколько шагов. Во-первых, включите мультиметр в режим тестирования диодов. Затем подключите щупы к двум выводам транзистора: базовый и эмиттерный. Для NPN транзистора (к которому относится Bt136) мультиметр должен показывать небольшой уровень сопротивления при прямом подключении и высокое сопротивление при обратном. Повторите этот процесс для других выводов, чтобы убедиться в правильности работы каждого соединения. При неправильных показаниях мультиметр может сигнализировать о повреждении транзистора.
Почему важно проверять транзистор Bt136 600e с помощью мультиметра перед его установкой?
Проверка транзистора Bt136 600e перед установкой важна для предотвращения повреждения схемы. Если транзистор неисправен, его использование может привести к нестабильной работе устройства или даже к его поломке. Использование мультиметра помогает выявить дефекты до установки, что сэкономит время и деньги, а также повысит надежность всей системы. Проверка также позволяет убедиться в правильности работы всех выводов транзистора, что критично для его нормальной работы в составе электроники.
