Установка датчика света позволяет автоматизировать включение и выключение уличных фонарей в зависимости от уровня освещённости. Это снижает расход электроэнергии и избавляет от необходимости управлять освещением вручную. Для работы системы потребуется фотодатчик, рассчитанный на уличное использование, с классом защиты не ниже IP44.
Большинство моделей подключаются по стандартной схеме с тремя проводами: фаза (L), ноль (N) и выход на нагрузку. Перед монтажом важно отключить питание линии и проверить отсутствие напряжения тестером. Подключение выполняется через клеммные колодки или герметичные соединительные коробки, чтобы исключить контакт проводов с влагой.
Оптимальное место для установки датчика – участок, где свет от фонаря не попадает на чувствительный элемент. Минимальная высота размещения – 2 метра, чтобы избежать случайного срабатывания от проходящих людей или транспортных фар. Направление датчика должно обеспечивать свободный доступ естественного света.
Регулировка порога срабатывания обычно выполняется встроенным потенциометром, обозначенным как LUX. Для уличного освещения рекомендуется выставлять значение в диапазоне 10–30 люкс. Проверка работоспособности проводится в вечернее время, после завершения монтажа и подключения питания.
Выбор подходящего типа датчика света для уличного освещения
Для уличных фонарей применяют несколько типов датчиков освещённости: фотореле, цифровые датчики с контроллерами и комбинированные устройства. Каждый вариант отличается по принципу работы, точности срабатывания и условиям эксплуатации.
Фотореле – простое и надёжное решение. Оно реагирует на уровень внешней освещённости, замыкая или размыкая цепь при достижении заданного порога. Рабочий диапазон большинства моделей – от 5 до 100 лк. Важно учитывать степень защиты корпуса не ниже IP44 для открытых площадок.
Цифровые датчики с контроллерами позволяют задавать параметры включения и отключения освещения через меню или приложение. Диапазон регулировки порога освещённости – от 1 до 2000 лк. Такие устройства подходят для участков с переменным искусственным освещением, где требуется точная настройка.
Комбинированные модели совмещают датчик освещённости и таймер. Это полезно для сценариев, когда требуется учитывать не только уровень света, но и время суток. Рекомендуется для объектов с ночным снижением яркости или режимами частичного освещения.
При выборе важно учитывать рабочую температуру устройства, особенно для северных регионов. Надёжные модели сохраняют работоспособность от -40 до +50 °C. Ещё один параметр – задержка срабатывания. Для уличных фонарей она должна быть от 5 до 30 секунд, чтобы исключить ложные включения от вспышек или фар автомобилей.
Для подключения к сети переменного тока выбирают устройства на напряжение 220 В. При необходимости управления низковольтными линиями используют датчики с релейным выходом. Монтаж выполняют на высоте от 2 до 4 метров, избегая попадания прямого света от фонарей на чувствительный элемент.

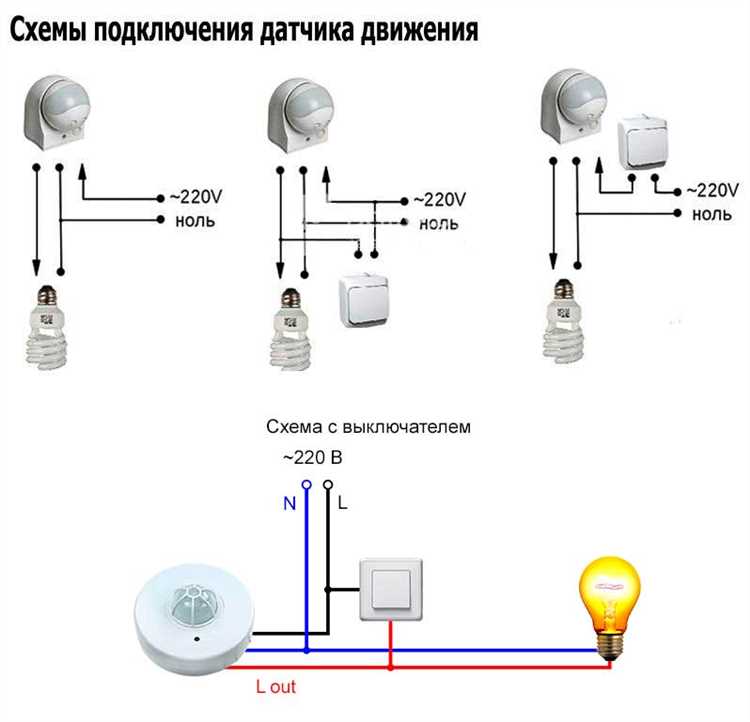

Схема подключения датчика света в цепь с уличным фонарём

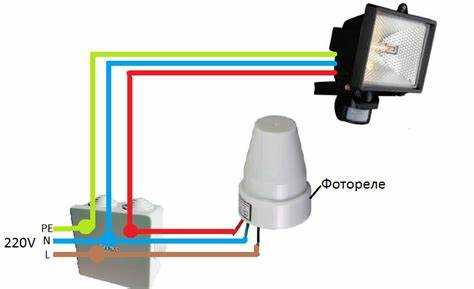

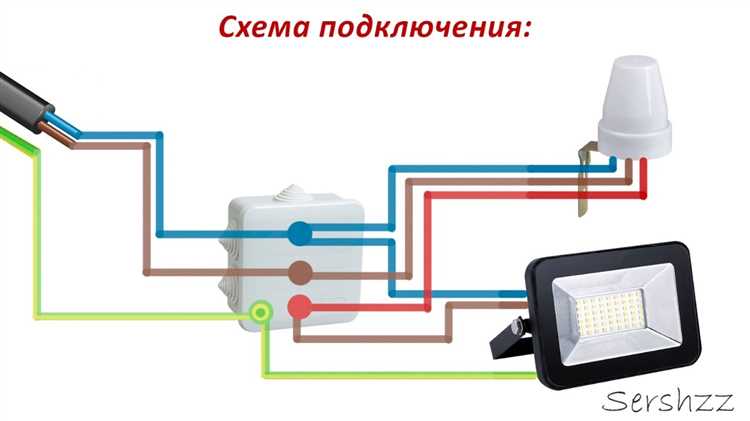

Для подключения датчика света к уличному фонарю требуется трёхпроводная схема: фаза, ноль и выход на нагрузку. Датчик устанавливается в разрыв фазного провода, чтобы коммутировать питание фонаря в зависимости от уровня освещённости.
Для надёжности все соединения выполняются в распределительной коробке, оснащённой герметизацией. Площадь проводника подбирается с учётом мощности фонаря, например, для светильника до 500 Вт применяется медный кабель сечением не менее 1,5 мм². Датчик монтируется в месте, где на него не попадает свет от самого фонаря, иначе возможны ложные срабатывания.
При установке рекомендуется предусмотреть автоматический выключатель перед датчиком для возможности отключения всей цепи при обслуживании. Если датчик оснащён регулировками освещённости и задержки времени отключения, их настраивают после подключения и проверки работоспособности схемы.
Подготовка проводки и монтажной коробки для установки датчика
Перед установкой датчика света необходимо заранее подготовить проводку и место для его размещения. Для подключения используют медный кабель сечением не менее 1,5 мм². Для уличных условий предпочтителен провод с двойной изоляцией, маркировки ВВГнг или NYM. Кабель должен быть проложен в гофрированной трубе или кабель-канале из ПВХ, устойчивом к ультрафиолету и перепадам температуры.
Монтажную коробку устанавливают на стене здания или опоре на высоте 2–2,5 метра от уровня земли, чтобы исключить случайное повреждение и обеспечить корректную работу сенсора. Крепление выполняется анкерными болтами или саморезами с дюбелями, в зависимости от материала поверхности. В коробке оставляют запас провода не менее 10–15 см для удобства подключения.
Ввод кабеля в коробку осуществляется через гермовводы или резиновые сальники. Это исключает попадание влаги и пыли. Внутри коробки жилы зачищают на 8–10 мм, оконцевание выполняют медными гильзами или лужением. Категорически не допускается скрутка без последующей пайки или применения клеммных зажимов с пружинным или винтовым фиксатором.
Перед подключением проверяют целостность изоляции и отсутствие обрыва в цепи с помощью мультиметра. Только после этого можно переходить к монтажу датчика и подключению к питающей сети.
Подключение контактов датчика света к электрической сети

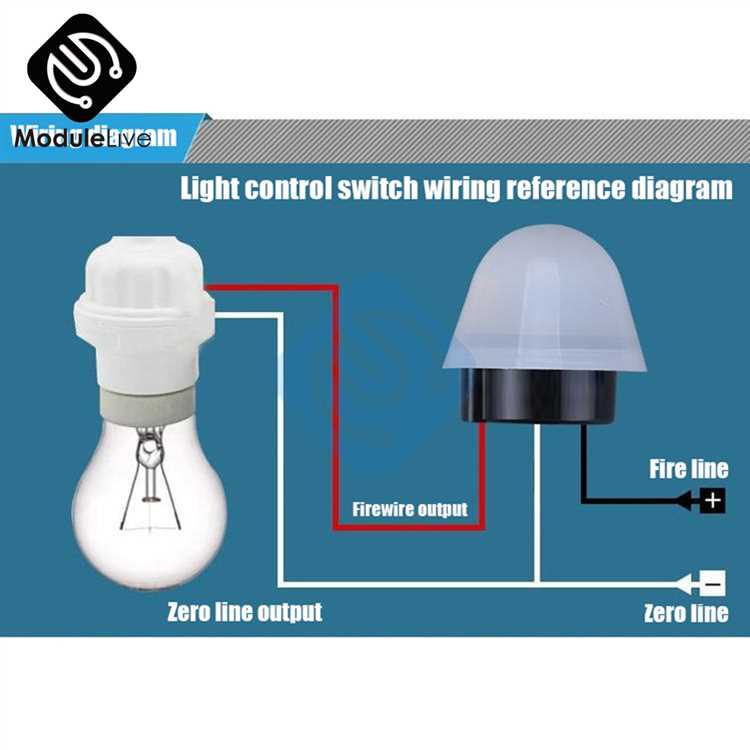

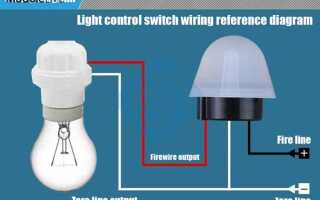

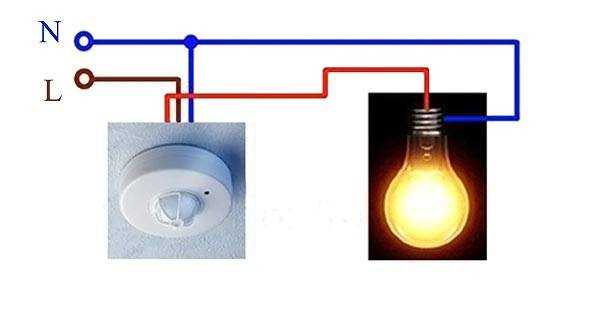

Для корректной работы уличного освещения с фотореле необходимо правильно подключить его к питающей сети. Большинство датчиков имеют три контакта: фазный вход (L), фазный выход на нагрузку (L’), общий ноль (N).
- Отключить подачу напряжения на линию перед началом работ.
- Подвести фазный провод от автоматического выключателя к контакту L на корпусе датчика.
- Соединить контакт L’ с фазным проводом, идущим на уличные светильники. Это позволит датчику замыкать и размыкать цепь в зависимости от уровня освещенности.
- Нулевой провод от распределительной коробки подключить к контакту N датчика и параллельно к светильникам.
- Проверить надежность затяжки клемм и целостность изоляции проводов.
Важно учитывать: если на участке несколько светильников, соединение фазного выхода (L’) можно выполнить шлейфом, избегая чрезмерных разветвлений. Сечение провода выбирать исходя из суммарной мощности подключаемых фонарей, обычно не менее 1,5 мм² для светодиодных систем и 2,5 мм² для ламп накаливания.
После подключения подать напряжение, проверить работу системы, перекрыв датчик от света. При правильной схеме фонари должны включиться в темноте и отключиться при освещении фотореле.
Настройка порога срабатывания датчика по уровню освещённости
Правильная установка порога освещённости позволяет исключить ложные срабатывания и обеспечить работу уличных фонарей в нужное время. Для настройки потребуется учесть характеристики конкретного датчика и условия окружающей среды.
Основные этапы настройки:
- Отключить питание цепи перед работой с датчиком.
- Найти регулировочный винт или потенциометр, обозначенный как LUX.
- Установить минимальное значение, повернув винт против часовой стрелки.
- Подать питание и дождаться темноты или создать затемнение в зоне чувствительности.
- Постепенно увеличивать значение, вращая винт по часовой стрелке, пока фонарь не включится при желаемом уровне освещённости.
- Закрепить положение регулировки после проверки нескольких включений-выключений в реальных условиях.
Рекомендованные значения для различных зон:
- Дворовые территории – 20–30 люкс.
- Проезды и въезды – 10–20 люкс.
- Подъезды и крыльца – 5–10 люкс.
Если датчик устанавливается в месте с переменным искусственным освещением, порог следует корректировать после наблюдения за его работой в течение суток. Избегать установки слишком низкого значения – это приводит к постоянной работе фонарей даже при достаточном уровне естественного света.
Некоторые модели поддерживают цифровую установку порога с отображением текущего значения. Для таких устройств настройку проводят по инструкции производителя, задавая конкретное значение в люксах с помощью кнопок или через приложение.
Проверка работы уличного фонаря с подключённым датчиком света
Для проверки корректности работы уличного фонаря с датчиком света необходимо провести тест в условиях разной освещённости. Начните с полного освещения датчика – при ярком дневном свете фонарь должен оставаться выключенным.
Затем создайте тёмные условия, например, накройте датчик непрозрачным материалом. Через 15–30 секунд после снижения освещённости фонарь должен включиться. Если включение не произошло, проверьте правильность подключения датчика к источнику питания и контроллеру фонаря.
Важно проверить время задержки срабатывания: большинство моделей датчиков имеют фиксированное время от 10 секунд до 1 минуты. Для проверки замерьте интервал с момента затемнения до включения освещения. Несоответствие заявленным параметрам указывает на неисправность датчика или нарушение подключения.
Проверьте устойчивость работы фонаря при постепенном изменении уровня освещённости, например, при заходе солнца или при временном заслонении датчика. Фонарь должен включаться плавно без частых переключений.
Дополнительно рекомендуется проверить чувствительность датчика, изменяя уровень освещённости с помощью регулируемых источников света или специализированных приборов. Это поможет убедиться в правильной настройке порога срабатывания.
В случае неисправностей проверьте целостность проводки, надёжность крепления датчика и отсутствие загрязнений на его поверхности, которые могут исказить показания. Повторный тест подтвердит эффективность предпринятых действий.
Вопрос-ответ:
Как выбрать подходящий датчик света для уличного фонаря?
Выбор датчика зависит от типа освещения, условий эксплуатации и желаемой чувствительности. Для стандартных уличных фонарей подходят датчики с диапазоном срабатывания при освещённости около 10–30 люкс. Важно учитывать рабочую температуру, степень защиты от влаги и пыли, чтобы устройство работало стабильно в уличных условиях.
Какие шаги нужно выполнить для правильного подключения датчика света к уличному фонарю?
Сначала отключите питание. Затем подключите датчик согласно схеме, обычно это три провода: питание, нагрузка и общий провод. После подключения проверьте работоспособность, включив питание и изменяя уровень освещения. Если фонарь включается в темноте и выключается при ярком свете, значит подключено правильно.
Можно ли подключить несколько уличных фонарей к одному датчику света?
Да, такая схема возможна, но нагрузка не должна превышать максимальные параметры датчика. Для подключения нескольких фонарей последовательно или параллельно стоит убедиться, что суммарный ток не превысит допустимый. Если нагрузка слишком большая, лучше использовать реле для управления несколькими светильниками.
Какие типичные ошибки встречаются при монтаже датчика света и как их избежать?
Часто ошибаются, подключая датчик при включённом питании, неправильно соединяют провода или ставят датчик в месте с постоянным источником света. Чтобы избежать проблем, нужно внимательно изучить схему подключения, отключать питание перед монтажом и устанавливать датчик там, где он сможет корректно реагировать на окружающую освещённость.
Как отрегулировать датчик света, чтобы уличный фонарь включался в нужное время?
На большинстве датчиков есть регулировочный винт или переключатель, который отвечает за порог срабатывания по освещённости. Поворачивая его, можно установить уровень, при котором фонарь включится. Лучше проводить настройку в вечернее время, наблюдая за работой прибора и корректируя настройки до желаемого результата.
Как правильно выбрать место для установки датчика света на уличном фонаре?
Для корректной работы датчика света нужно установить его так, чтобы он не попадал под прямое влияние искусственного освещения или затенялся зданиями и деревьями. Лучше всего выбрать открытое пространство, где датчик будет фиксировать естественное изменение уровня освещённости. Также важно избегать установки рядом с источниками тепла или на ветреных участках, чтобы не создавать помехи в работе.
Какие основные этапы подключения датчика света к уличному фонарю?
Сначала нужно обесточить линию, чтобы исключить риск поражения током. Затем подключить провода датчика к источнику питания и к самой лампе согласно схеме, указанной в инструкции. Обычно датчик имеет три контакта: фазу, ноль и нагрузку (фонарь). После подключения следует проверить работу устройства, включив питание и наблюдая, как фонарь реагирует на изменение освещённости. Если фонарь не выключается при дневном свете, стоит проверить правильность подключения и положение датчика.
