Как проверить трехходовой клапан в газовом котле бакси

Трехходовой клапан в котлах Baxi отвечает за переключение потока теплоносителя между контуром отопления и контуром горячего водоснабжения. Его некорректная работа приводит к недостаточному нагреву воды, нестабильной температуре в радиаторах или полной остановке системы. Проверка начинается с визуального осмотра исполнительного механизма клапана и контроля его положения при переключении режимов.

Для диагностики следует включить котел в режим ГВС и наблюдать за работой привода клапана. При исправном устройстве шток перемещается плавно, без заеданий. Отсутствие движения указывает на проблему с электроприводом или засорением механизма. Если шток движется, но не до конца – вероятен износ уплотнителей или загрязнение седла клапана.

Электрическая проверка заключается в измерении напряжения на клеммах управления клапаном. В модели Baxi Eco Four, например, управляющее напряжение на электромагнитном приводе составляет 230 В. При его отсутствии следует проверить цепь питания и управляющую плату. При наличии питания, но отсутствии реакции клапана, неисправен сам привод.

Гидравлическая часть также требует внимания. Для этого котел выключают, сливают часть теплоносителя и демонтируют клапан. Осматривают седло на наличие отложений, следов коррозии и повреждений. Засоренный клапан следует промыть или заменить. Поврежденные уплотнительные кольца подлежат замене независимо от степени износа.

После завершения проверки и сборки системы котел необходимо протестировать в обоих режимах. Отслеживается время переключения, стабильность температуры и отсутствие ошибок на дисплее. Только при корректной работе трехходового клапана можно обеспечить надежную и эффективную эксплуатацию котла Baxi.

Признаки неисправности трехходового клапана в котле Baxi

• Резкое снижение температуры горячей воды при нормальной работе отопления – указывает на заедание клапана в положении «отопление».
• Постоянный перегрев радиаторов в летнем режиме, даже при отключенном контуре отопления – симптом заклинивания в положении «ГВС».
• Длительное время прогрева воды на кране или отсутствие горячей воды при включенном режиме – возможна утечка через клапан или ослабленная возвратная пружина.
• Повышенное давление в системе отопления без видимых причин – следствие неправильного распределения потоков теплоносителя.
• Периодическое срабатывание защиты по перегреву – свидетельствует о том, что клапан не переключает потоки и нарушает циркуляцию.
• Появление посторонних шумов при переключении режимов (щелчки, треск) – износ штока или загрязнение посадочного гнезда клапана.
• Неравномерный прогрев радиаторов – клапан частично перекрывает поток в контур отопления.

При обнаружении одного или нескольких из этих признаков рекомендуется проверить ход штока вручную (при отключенном котле и сброшенном давлении), а также протестировать работоспособность сервопривода. Игнорирование симптомов может привести к отказу ГВС или перегреву теплообменника.

Как добраться до трехходового клапана без повреждения корпуса котла

Отключите котел от электросети и перекройте подачу газа. Дождитесь полного остывания теплообменника. Снимите фронтальную панель: открутите два винта в нижней части и аккуратно сдвиньте крышку вверх, избегая чрезмерного давления на защелки.

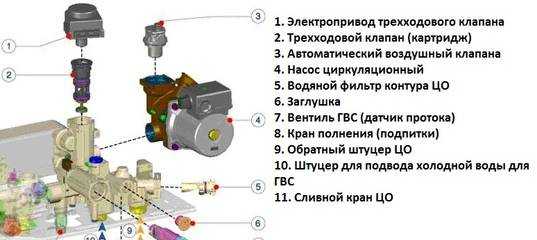

Для моделей Baxi типа Luna и EcoFour доступ к трехходовому клапану осуществляется через переднюю часть. После снятия панели отключите провода, ведущие к датчикам и электромагнитному клапану. Обозначьте их маркером, чтобы исключить ошибку при обратной сборке.

Снимите крепежные элементы насосной группы, не прилагая усилий к пластиковым элементам корпуса. Отсоедините соединительные трубки, ведущие к теплообменнику и клапану, используя ключи соответствующего размера, без резких рывков.

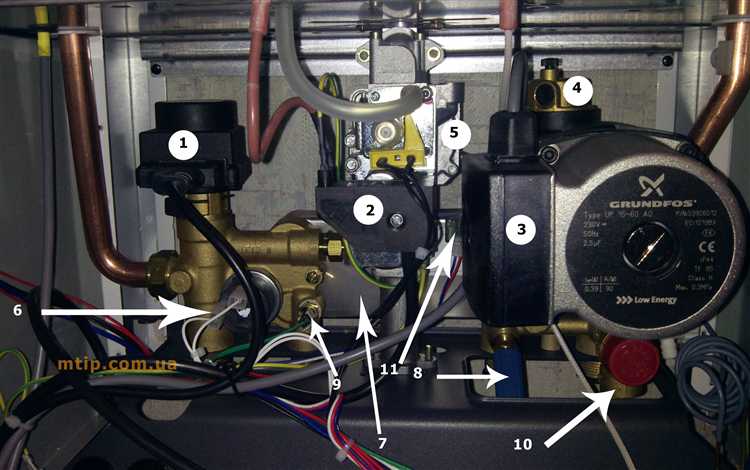

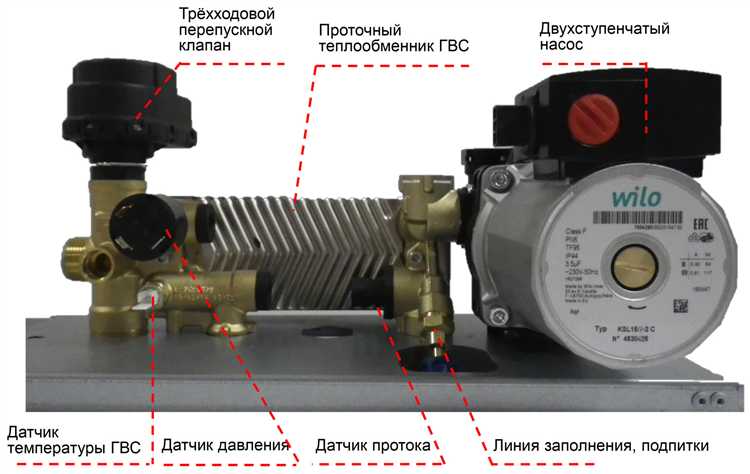

Трехходовой клапан находится за циркуляционным насосом. Для доступа к нему отведите насос в сторону, не отсоединяя полностью. Используйте удлинитель на отвертке, чтобы выкрутить крепеж клапана, избегая контакта с панелями корпуса.

Не используйте металлические лопатки или отвертки в качестве рычагов – корпус котла выполнен из тонкостенного металла, подверженного деформации. Все действия выполняйте медленно, соблюдая последовательность, и сразу убирайте отсоединённые детали, чтобы избежать случайного повреждения или падения внутрь корпуса.

Пошаговая проверка работы клапана в режиме отопления и ГВС

1. Отключите питание котла. Дождитесь полной остановки насоса и циркуляции. Это исключит ложные срабатывания клапана при тестировании.

2. Снимите переднюю панель котла и получите доступ к трехходовому клапану. Обратите внимание на сервопривод: он должен быть надежно закреплен, без следов подтеков или загрязнений.

3. Переведите котел в режим отопления. Включите питание и установите минимальную температуру для ГВС, при этом максимальную – для отопления. Через 1–2 минуты проверьте, в какое положение встал клапан. Шток должен быть выдвинут в сторону подачи в радиаторы. Если шток не двигается – возможен заклинивший привод или поломка моторчика.

4. Переведите котел в режим ГВС. Откройте горячий кран. Через 5–10 секунд клапан обязан изменить положение: шток должен втянуться, перенаправляя поток к вторичному теплообменнику. Если этого не происходит, проверьте напряжение на приводе (должно быть около 230 В). При наличии сигнала, но отсутствии движения – неисправен привод.

5. Оцените обратное переключение. После закрытия крана горячей воды клапан должен вернуться в режим отопления в течение 20–30 секунд. Медленное или неустойчивое переключение может указывать на загрязнение механизма или износ уплотнителей.

6. Проверка температуры подачи. При каждом переключении режима контролируйте температуру теплоносителя на подающей линии. Если клапан работает корректно, температура в режиме ГВС быстро возрастает, в режиме отопления – стабилизируется в пределах установленного значения.

7. Финальная проверка. После отключения котла вручную проверьте, возвращается ли клапан в исходное положение (чаще всего – отопление). Залипание в режиме ГВС указывает на неисправность возвратной пружины или загрязнение штока.

Как проверить ход штока и работу сервопривода клапана

Для точной диагностики работы трехходового клапана в котле Baxi необходимо проверить перемещение штока и функционирование сервопривода. Перед началом отключите питание котла и дождитесь полного остывания узлов.

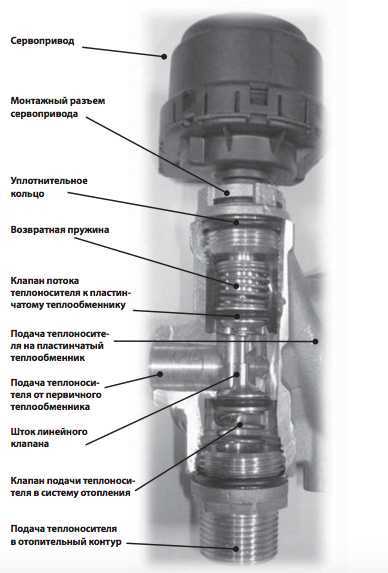

Снимите сервопривод с клапана, открутив фиксирующие винты. Проверьте легкость хода штока вручную: при нажатии он должен плавно и упруго перемещаться на весь рабочий ход (обычно 4–6 мм). Задиры, заклинивания или недостаточный ход указывают на механический износ или загрязнение седла клапана. Очистите элемент и при необходимости замените уплотнения.

Подключите сервопривод к разъему котла, не устанавливая его обратно на клапан. Включите котел в режим ГВС и затем в режим отопления. Наблюдайте за движением вала сервопривода. Он должен поворачиваться с характерным усилием в пределах рабочего угла, соответствующего переключению контуров. Отсутствие движения, рывки или постоянный шум говорят о неисправности двигателя или редуктора.

Проверьте напряжение на контактах питания сервопривода мультиметром. В рабочем режиме должно поступать около 230 В переменного тока. При отклонениях проверьте проводку и управляющие сигналы с платы управления котла.

При замене сервопривода обязательно выполните калибровку, если это предусмотрено моделью. После установки проверьте полное смыкание клапана в обоих режимах и отсутствие люфта в соединении штока и привода.

Диагностика с помощью мультиметра: что и где измерять

Для проверки трехходового клапана в котле Baxi мультиметр используется для оценки целостности и работоспособности электрической части клапана. В первую очередь измеряется сопротивление обмотки клапана. Значение должно находиться в диапазоне 20–50 Ом, точное значение зависит от модели клапана и указано в технической документации.

Измерение сопротивления: отключите питание котла, отсоедините разъемы клапана, выставьте мультиметр в режим омметра и приложите щупы к контактам обмотки. Если сопротивление равно бесконечности, обмотка разомкнута; при нуле – короткое замыкание.

Проверка подачи напряжения: при включенном котле и активной команде на переключение клапана измерьте напряжение на входных контактах клапана. Оно должно соответствовать номинальному напряжению управления (обычно 230 В переменного тока). Отсутствие напряжения указывает на неисправность управляющей схемы.

Диагностика цепи управления: измерьте напряжение и сопротивление в проводах, идущих от платы управления к клапану, чтобы исключить обрыв или короткое замыкание. Нормальное сопротивление цепи не должно превышать нескольких Ом, напряжение в пределах нормы.

Контроль работы клапана с мультиметром позволяет быстро выявить электрические неисправности и принять решение о ремонте или замене без демонтажа.

Когда нужно менять клапан, а когда можно восстановить

Трехходовой клапан Baxi подлежит замене, если выявлены следующие признаки:

• Механические повреждения корпуса или штока – трещины, деформация, коррозия, нарушающая герметичность.
• Заметный износ седла клапана, при котором уплотнительные элементы не обеспечивают плотное перекрытие потоков.
• Неисправность электропривода или невозможность его ремонта из-за отсутствия запчастей.
• Повреждение внутренних деталей, вызвавшее блокировку клапана в одном положении.
• Если стоимость ремонта превышает 50-60% от цены нового клапана.

Восстановление клапана допустимо при:

• Загрязнении или незначительном износе штока и седла – их можно очистить и проточить, вернуть герметичность.
• Износе уплотнителей и прокладок – заменяются на оригинальные или рекомендованные производителем аналоги.
• Неисправности привода, если он доступен в сервисных центрах и подлежит ремонту или замене без демонтажа клапана.
• Мелких дефектах, устранение которых не снижает надежность работы системы отопления.

1. Перед принятием решения проводится тщательная диагностика с демонтажем клапана.
2. Если при осмотре обнаруживаются глубокие повреждения или деформация направляющих, лучше заменить клапан целиком.
3. Для старых моделей Baxi, снятых с производства, восстановление часто предпочтительнее ввиду дефицита запчастей.
4. Обязательно учитывать рекомендации производителя и допускать только оригинальные комплектующие при ремонте.

Итог: меняйте клапан при серьезных повреждениях корпуса и узлов, а при поверхностных дефектах и износе деталей ограничивайтесь восстановлением.

Вопрос-ответ:

Как понять, что трехходовой клапан в котле Baxi нуждается в проверке?

Одним из признаков, требующих проверки клапана, может быть нестабильная работа системы отопления: например, котел часто отключается или температура в радиаторах меняется без видимой причины. Также стоит обратить внимание на необычные шумы в месте установки клапана или отсутствие нагрева в нужных контурах. Если появились такие симптомы, рекомендуется проверить исправность клапана.

Какие инструменты понадобятся для проверки трехходового клапана в котле Baxi?

Для проверки обычно нужны: отвертка для снятия декоративных крышек и крепежей, мультиметр для замера сопротивления электропривода клапана, а также можно использовать тестер для проверки электрических соединений. Иногда полезен также манометр для оценки давления в системе. Наличие базовых инструментов поможет провести диагностику более точно.

Можно ли проверить трехходовой клапан самостоятельно, не привлекая мастера?

Да, при наличии базовых знаний и необходимого инструмента проверку провести возможно. Однако стоит соблюдать меры предосторожности, отключив котел от электропитания и воды перед началом работы. Если вы не уверены в своих навыках, лучше обратиться к специалисту, так как неправильные действия могут привести к повреждениям или нарушению работы системы.

Какие основные этапы проверки трехходового клапана в котле Baxi?

Проверка включает визуальный осмотр на наличие повреждений и загрязнений, проверку электрических соединений и состояния электропривода, а также тестирование работы клапана во включенном режиме котла. Нужно убедиться, что клапан корректно переключает потоки теплоносителя между отопительным контуром и бойлером или системой ГВС. Иногда проверяют также наличие и состояние уплотнителей.

Что делать, если трехходовой клапан не переключается правильно после проверки?

Если клапан не работает как положено, возможно, проблема в заедании механизма или поломке электропривода. В некоторых случаях помогает очистка и смазка деталей, но если это не помогает, рекомендуется заменить клапан или его привод. Также следует проверить электропитание и управляющие сигналы от платы котла, так как неисправности могут быть связаны с электроникой.

Как проверить исправность трехходового клапана в котле Baxi?

Для проверки трехходового клапана в котле Baxi сначала нужно отключить питание и закрыть подачу воды. Затем следует снять корпус клапана и визуально осмотреть его на предмет загрязнений или повреждений. После этого можно вручную проверить ход клапана, плавно поворачивая рычаг или шток. Также рекомендуется проверить электрическую часть: исправность электропривода и наличие напряжения на контактах. Если клапан не переключается или заедает, вероятно, потребуется очистка или замена.

Почему трехходовой клапан в котле Baxi может не переключаться, и как это исправить?

Чаще всего проблема с переключением трехходового клапана связана с механическим заеданием из-за накопившихся отложений или коррозии. Иногда причиной становится поломка электропривода или отсутствие сигнала управления от платы котла. Для устранения неисправности необходимо демонтировать клапан, очистить внутренние детали от загрязнений и проверить работу электропривода с помощью мультиметра. Если электропривод вышел из строя, его заменяют. После ремонта обязательно проверяют корректность переключения в рабочем режиме.
