Как регулировать расходомеры на коллекторе теплого пола

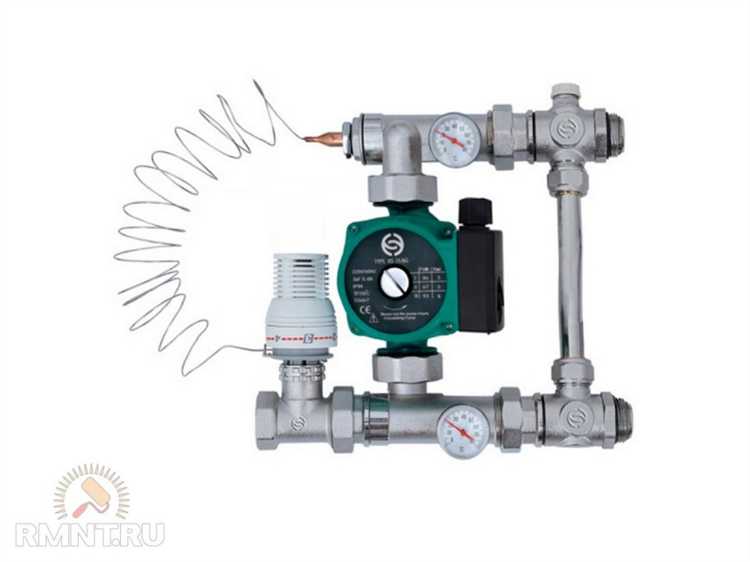

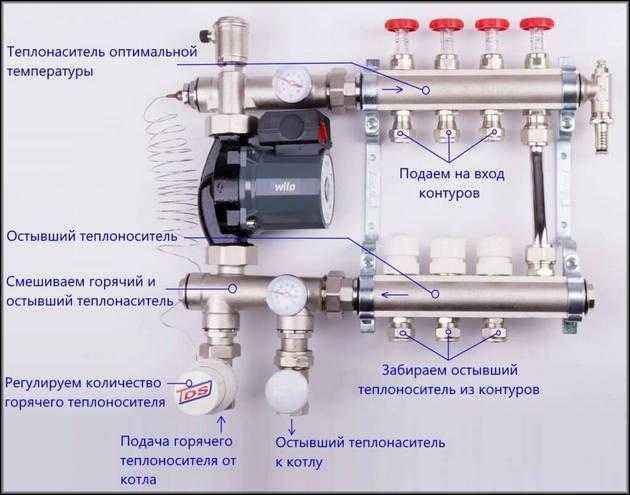

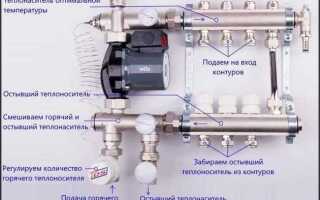

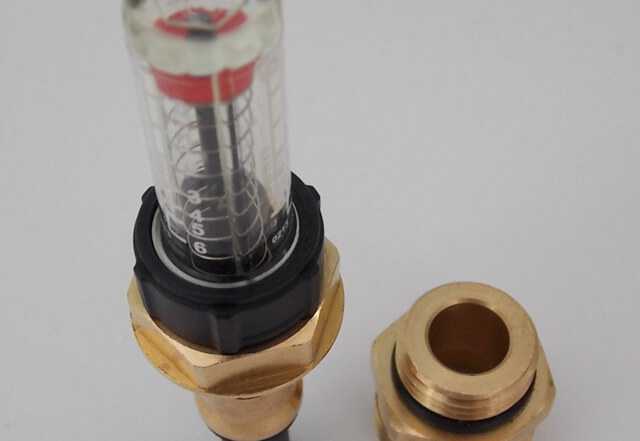

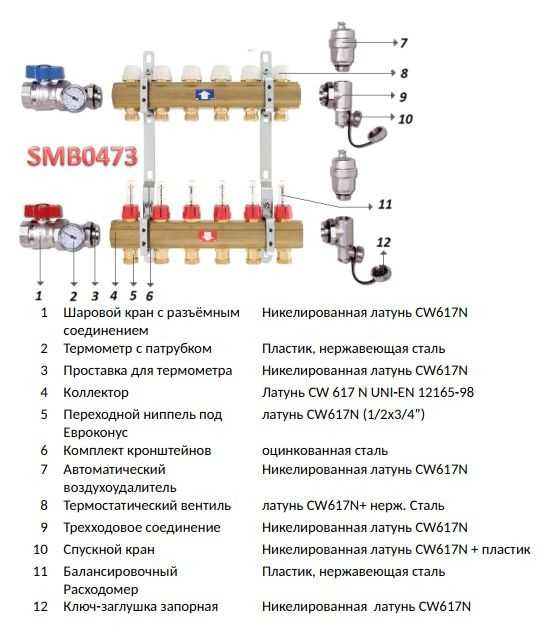

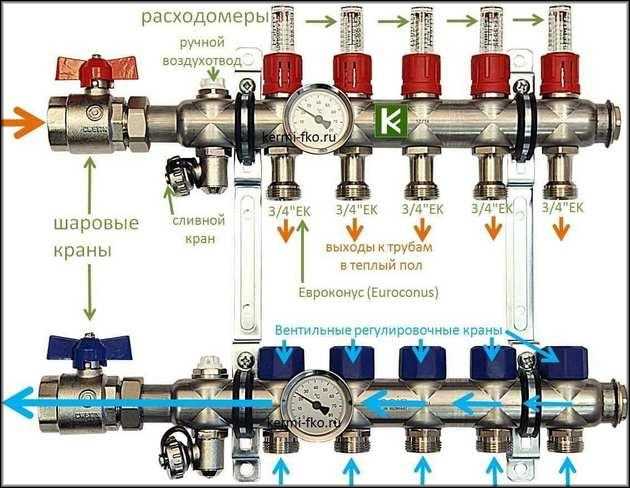

Расходомеры на коллекторе теплого пола отвечают за точное распределение теплоносителя между контурами. Их настройка влияет на равномерность прогрева помещений и эффективность работы всей системы. Без корректного баланса потоков одни участки пола будут перегретыми, а другие – недостаточно теплыми.

Для начала требуется определить расчетный расход теплоносителя для каждого контура. Он зависит от длины трубы, шага укладки и теплопотерь в помещении. Например, для контура длиной 80 м, подающего тепло в ванную комнату с высокой теплопотерей, расчетное значение может составлять 1,6 л/мин, тогда как для спальни с коротким контуром (50 м) – около 0,8 л/мин.

Перед настройкой следует полностью открыть все клапаны и проверить давление в системе – оптимальный уровень составляет 1,5–2,0 бар. Расходомеры регулируются вручную: вращая крышку, добиваются нужного значения потока, наблюдая за шкалой. При этом важно учитывать суммарный расход, чтобы не превысить возможности циркуляционного насоса.

Совет: настройку производят после полного удаления воздуха из системы, иначе показания расходомеров будут некорректными. После настройки стоит зафиксировать значения для каждого контура и провести повторную проверку через несколько дней эксплуатации.

Как определить необходимый расход теплоносителя для каждого контура

Расход теплоносителя для каждого контура рассчитывается исходя из требуемой тепловой мощности и параметров системы. Базовая формула: Q = G × c × Δt, где Q – тепловая мощность (Вт), G – расход (кг/с), c – теплоёмкость воды (около 4200 Дж/кг·°C), Δt – разница температур подачи и обратки (°C).

Для стандартных условий с Δt = 5°C и c = 4200 Дж/кг·°C, упрощённая формула: G (л/мин) ≈ Q (Вт) / 1250. Например, для помещения с потребностью 1000 Вт требуется расход примерно 0,8 л/мин.

Рассчитываем Q для каждого помещения по теплопотерям: учитываются площадь, тип утепления, назначение зоны, коэффициенты теплопередачи. Для санузлов и кухонь норма – 100–120 Вт/м², для жилых комнат – 60–80 Вт/м², при хорошем утеплении – до 50 Вт/м².

После определения мощности на каждый контур переводим её в расход по формуле. Пример: комната 15 м² с теплопотерями 75 Вт/м² даёт Q = 1125 Вт. Расход составит 1125 / 1250 ≈ 0,9 л/мин.

Если в одном контуре большая длина трубы (более 80 м), его делят на два. Также учитывают шаг укладки: чем плотнее шаг, тем выше мощность и расход. Контуры со схожими условиями могут иметь разные настройки из-за длины труб и сопротивления.

Точная настройка возможна только после гидравлического расчёта. Без него ориентируются на расчётный расход, указанный на проекте или определённый вручную по вышеуказанной методике. Контуры регулируются по фактическому расходу на расходомерах с точностью до 0,1 л/мин.

Пошаговая инструкция по предварительной настройке расходомеров перед запуском системы

Перед первым запуском системы теплого пола необходимо точно настроить расходомеры на коллекторе, чтобы обеспечить равномерное распределение тепла по всем контурам. Следуйте инструкции ниже:

1. Отключите насос и котел. Система должна быть полностью обесточена и не под давлением.
2. Заполните систему теплоносителем, удалив воздух из всех контуров. Используйте автоматические или ручные воздухоотводчики на коллекторе и в верхних точках трубопроводов.
3. Проверьте паспортные данные каждого контура: длину трубы, шаг укладки, диаметр. Эти параметры определяют необходимый расход теплоносителя.
4. На основании расчетной теплопотери помещений задайте нужный расход для каждого контура. Примерные значения:
   • Контур длиной 60 м – 2,0 л/мин
   • Контур длиной 80 м – 2,5 л/мин
   • Контур длиной 100 м – 3,0 л/мин
5. Установите расходомеры в минимальное положение (закрытое) путем вращения крышки по часовой стрелке до упора.
6. Откройте каждый расходомер до нужного значения согласно расчетам. Установку производите плавно, по шкале на корпусе.
7. Проверяйте, чтобы стрелка или поплавок расходомера четко указывал заданное значение. Допустимая погрешность – не более 0,2 л/мин.
8. После установки всех значений включите циркуляционный насос и котел. Контролируйте стабильность расхода в течение 15–20 минут работы.
9. При отклонениях от заданных значений корректируйте настройки, добиваясь балансировки между всеми контурами.

После завершения настройки все контуры должны стабильно работать на расчетных расходах. Это обеспечит равномерный прогрев полов и экономичную работу системы.

Настройка расходомеров при помощи расчетных данных и проектной документации

Перед настройкой необходимо иметь проектную документацию с указанием теплопотерь по каждому помещению и требуемого расхода теплоносителя через каждую петлю. Эти данные рассчитываются исходя из расчетной теплопередачи, длины труб и характеристик используемого теплоносителя.

Для каждой петли определите требуемый расход теплоносителя. Формула: Q = (P × 0.86) / Δt, где:

• Q – требуемый расход, л/мин
• P – теплопотери помещения, Вт
• Δt – разница температур между подающим и обратным трубопроводом, °C (обычно 5–7°C)

Полученные значения расхода переводятся в шкалу расходомера. Например, если теплопотери помещения составляют 800 Вт, а Δt = 5°C:

Q = (800 × 0.86) / 5 = 137.6 л/ч ≈ 2.3 л/мин

На расходомере соответствующей петли устанавливается значение 2.3 л/мин, вращая регулировочный клапан. Измерение проводится при прогретой системе, стабилизированном давлении и открытых клапанах всех петель.

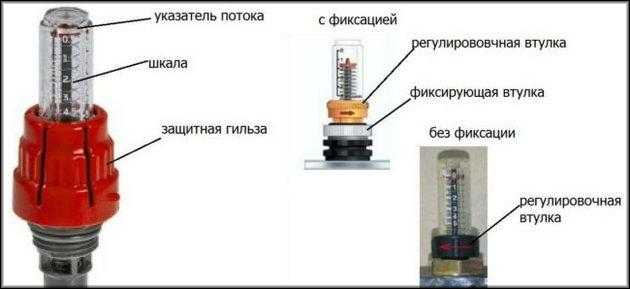

При отсутствии визуальной шкалы на расходомере используйте паспортные данные устройства: соотношение оборотов регулировочного кольца к изменению потока указывается в технической документации. Используйте точные значения из проекта, избегая округлений: отклонение даже на 0.2 л/мин может привести к дисбалансу в контуре.

После первичной настройки выполните термографию полов для проверки равномерности прогрева. При обнаружении холодных зон корректируйте настройку согласно расчетам. Не компенсируйте перерасход в одной петле за счет ограничения других – каждая петля должна соответствовать индивидуальному расчету.

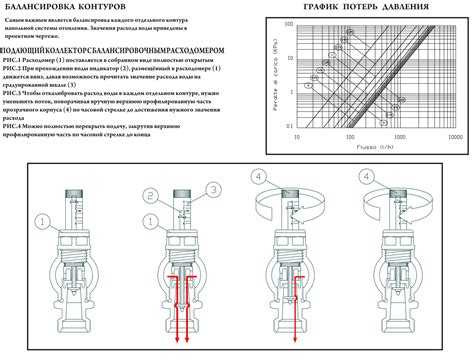

Корректировка расходомеров в процессе балансировки контуров

Корректировка расходомеров начинается после полного заполнения системы теплоносителем и удаления воздуха. Перед началом регулировки следует установить на циркуляционном насосе рекомендуемую производителем скорость. Температура подачи должна быть стабильной, оптимально – в пределах 35–45 °C.

Каждый контур имеет разную длину и сопротивление, поэтому расход теплоносителя должен быть индивидуально настроен. Сначала открываются все расходомеры на максимум, затем система прогревается в течение 30–60 минут. Далее измеряется фактический расход в каждом контуре.

Регулировка производится путём поэтапного прикрытия расходомеров контуров с избыточным потоком. При этом важно ориентироваться не только на показания расходомера, но и на разницу температур между подачей и обраткой. Оптимальная дельта – 5–7 °C. Если разница превышает 10 °C – контур недополучает тепло; если менее 3 °C – возможен перерасход.

Пример: при общей подаче 1,5 л/мин и наличии 5 контуров, средний целевой расход – около 0,3 л/мин на контур, но фактическое распределение зависит от длины труб и теплоотдачи помещений. Контуры площадью до 10 м² требуют меньше расхода – около 0,2 л/мин, длинные – до 0,4–0,5 л/мин.

После каждой корректировки необходимо подождать 10–15 минут для стабилизации температуры и потока. Завершающим этапом является повторная проверка всех контуров на соответствие установленным значениям. Расходомеры фиксируются в установленном положении для исключения случайного смещения.

Важно: корректировку проводить при закрытых дверях и стабильных условиях внутри помещений. Нарушение теплового баланса извне влияет на точность настройки.

Методы измерения фактического расхода без использования профессионального оборудования

Один из доступных способов – измерение времени заполнения определённого объёма жидкости. Подключите прозрачную трубку к сливному крану контура, предварительно открыв расходомер на максимум. Наполните ёмкость объёмом 1 литр, фиксируя секундомером время наполнения. Формула расчёта: 60 / время в секундах = литры в минуту. Например, если литр набирается за 15 секунд, расход составляет 4 л/мин.

Второй метод – наблюдение за изменением уровня в расширительном бачке или баке, подключённом к системе. При отключённом насосе фиксируйте уровень, затем включите контур с открытым расходомером и измерьте изменение объёма за минуту. Способ требует точной градуировки или прозрачной стенки с маркировкой.

Также можно использовать измерительный цилиндр с делениями. При стабильной работе насоса направьте поток воды из контура в цилиндр и зафиксируйте за минуту набранный объём. Повторите несколько раз для повышения точности. Полученное значение – средний расход за минуту.

Для улучшения точности необходимо учитывать температуру воды и её вязкость. Все измерения проводятся на прогретом контуре при одинаковых условиях. Убедитесь, что воздух удалён из системы – наличие пузырьков искажает результат.

После измерений подстройте расходомеры, ориентируясь на рассчитанные значения. Проверку желательно повторить спустя 10–15 минут работы системы, чтобы убедиться в стабильности потока.

Настройка расходомеров в зависимости от длины и назначения контуров

Правильная настройка расходомеров на коллекторе теплого пола начинается с учета длины каждого контура и его функционального назначения. Эти параметры влияют на требуемый расход теплоносителя и, соответственно, на установку оптимальных значений расходомеров.

• Длина контура до 50 м: рекомендуемый расход – 0,8–1,2 л/мин на 1 м² площади отапливаемого помещения. Для коротких контуров важна точность настройки, так как небольшие изменения расхода значительно влияют на температуру.
• Длина контура 50–80 м: расход увеличивается до 1,2–1,5 л/мин на 1 м². Учитывайте потери давления в трубах – расходомеры нужно настраивать с учетом повышения сопротивления.
• Длина свыше 80 м: для таких контуров рекомендуется разбивать их на несколько участков с отдельными расходомерами или увеличивать общий расход до 1,5–2 л/мин на 1 м², чтобы компенсировать гидравлические потери и обеспечить равномерный прогрев.

Назначение контуров также влияет на параметры настройки:

1. Жилые помещения с обычным утеплением: базовый расход рассчитывается из площади, без дополнительных корректировок.
2. Помещения с повышенными теплопотерями (окна с плохой изоляцией, внешние стены): расход необходимо увеличить на 10–15% относительно базового, чтобы компенсировать дополнительные теплопотери.
3. Зоны с повышенной нагрузкой (санузлы, кухни): рекомендуют настраивать расход на максимальный расчетный уровень, чтобы обеспечить быстрый нагрев и комфорт.

Для точной настройки расходомеров необходимо:

• измерить фактическую длину каждого контура;
• определить площадь отапливаемого помещения, связанного с контуром;
• учесть тип помещения и тепловые потери;
• настроить расходомеры с учетом расчетных значений расхода теплоносителя;
• после первичной настройки провести пробный запуск и при необходимости скорректировать показатели по фактической температуре пола и температуре подачи.

Следование этим рекомендациям обеспечит балансировку системы теплого пола, равномерное распределение тепла и экономию энергоресурсов.

Как устранить шумы и колебания показателей на расходомерах

Шумы и нестабильные показания расходомеров в системе теплого пола часто связаны с гидравлическими ударами, воздушными пробками и неправильной установкой приборов. Для их устранения необходимо выполнить следующие шаги.

Первым делом проверяют правильность установки расходомеров. Их ось должна располагаться строго вертикально, чтобы исключить влияние пузырьков воздуха на показания. Наклон или горизонтальное положение приводят к завышению или занижению значений.

Обязательным является наличие автоматического воздухоотводчика на коллекторе. Воздух в системе значительно искажает показания, создавая шумы. Если пробки воздуха регулярно появляются, необходимо промыть систему или установить дополнительные воздухоотводчики в местах с повышенным риском накопления газов.

Следующий фактор – гидравлические колебания, вызванные резкими изменениями скорости потока или неправильной работой насосов. Для стабилизации показаний рекомендуется установить гидроаккумуляторы или демпферы давления, а также настроить насосы на равномерную подачу.

Использование фильтров перед расходомерами снижает риск попадания взвешенных частиц, которые могут механически влиять на сенсоры и создавать нестабильность. Регулярная очистка фильтров продлевает срок службы расходомеров и повышает точность.

При наличии электромагнитных расходомеров важна правильная электропитание и заземление. Помехи в сети вызывают флуктуации показаний. Использование стабилизаторов напряжения и фильтров помех эффективно устраняет подобные проблемы.

Для контроля состояния расходомеров полезно периодически проводить калибровку с использованием эталонных приборов или сравнивать показания с другими узлами системы. Систематический мониторинг помогает выявлять и быстро устранять источники ошибок.

Проверка и повторная настройка расходомеров после первого месяца эксплуатации

После первых 30 дней работы системы теплого пола необходимо провести точную проверку расходомеров на коллекторе. В этот период стабилизируется гидравлический режим, и можно выявить отклонения в подаче теплоносителя.

Первичный замер проводят при рабочей температуре теплоносителя не менее 45 °C и включенном насосе циркуляции. Для проверки используют встроенную шкалу или электронный датчик расхода. Если показания расходомера отличаются более чем на 10% от расчетных значений, требуется корректировка.

Повторная настройка начинается с плавного изменения положения регулировочного клапана. Рекомендуется уменьшать или увеличивать поток с шагом 5–7%, фиксируя показания после каждого изменения. Важно избегать резких движений, чтобы не спровоцировать гидроудары и не вывести систему из равновесия.

Для точной калибровки используют дополнительные манометры до и после коллектора. Разница давления должна соответствовать проектным значениям, указанным в технической документации системы. При несоответствии проводят повторный расчет и корректировку расхода с учетом фактических данных.

Если после повторной настройки показатели расходомеров стабилизировались в пределах ±5% от нормативных значений, систему считают откалиброванной. В противном случае рекомендуется проверить целостность контуров и отсутствие засоров в трубопроводах.

Результаты проверки и настройки фиксируют в журнале технического обслуживания с указанием даты, температуры теплоносителя, значений расхода и давления. Это позволяет отслеживать динамику работы и своевременно выявлять отклонения.

Вопрос-ответ:

Как правильно выставить расход на расходомерах в системе теплого пола с несколькими контурами?

Для настройки расхода на каждом контуре теплого пола необходимо сначала закрыть все расходомеры, а затем постепенно открывать их, отслеживая показания. Оптимальный расход устанавливается согласно проектным параметрам, чтобы обеспечить равномерный прогрев помещения и избежать перерасхода теплоносителя. Для точной настройки рекомендуется использовать специальные таблицы или инструкции производителя коллектора. Важно также учитывать балансировку всей системы для равномерного распределения тепла.

Почему при настройке расходомеров на коллекторе теплого пола наблюдается большой разброс показаний между контурами?

Разброс в показаниях расходомеров часто связан с неправильной балансировкой системы или наличием воздушных пробок в отдельных контурах. Также возможна разная длина труб или неоднородное сопротивление в контурах, что влияет на скорость движения теплоносителя. Для устранения разброса стоит проверить наличие воздуха и удалить его, а затем постепенно корректировать расход на каждом контуре с помощью регулирующих вентилей.

Какой тип расходомеров лучше всего подходит для коллекторов теплого пола и почему?

Чаще всего для теплых полов применяют визуальные или тахометрические расходомеры с регулировочным вентилем, так как они обеспечивают достаточную точность измерений при сравнительно невысоком давлении. Визуальные модели позволяют легко контролировать поток теплоносителя и быстро вносить коррективы. Выбор конкретного типа зависит от конструкции коллектора и требований к управлению системой, но при этом важно, чтобы расходомер был устойчив к загрязнениям и имел удобный механизм регулировки.

Какие ошибки чаще всего допускают при настройке расходомеров на коллекторе теплого пола и как их избежать?

Одной из распространённых ошибок является слишком резкое открытие вентилей, что приводит к резкому увеличению расхода и неравномерному прогреву помещений. Также часто забывают проверить наличие воздуха в системе, что влияет на точность показаний. Чтобы избежать таких ошибок, рекомендуется производить настройку постепенно, внимательно следить за показаниями каждого расходомера и проводить регулярное обслуживание коллектора, включая удаление воздуха и проверку состояния запорной арматуры.
