Виброрейка – это незаменимый инструмент для выравнивания и уплотнения бетонных поверхностей. Она помогает добиться качественного и ровного основания, что важно для долговечности и прочности бетонных конструкций. Собрать виброрейку своими руками не так сложно, если правильно выбрать материалы и инструменты. В этом руководстве мы рассмотрим, как собрать виброрейку для бетона, а также какие технические характеристики и нюансы стоит учесть.
Для изготовления виброрейки понадобится профиль из алюминия или стали, мотор с вибрационным механизмом и несколько дополнительных компонентов, таких как вал, подшипники и крепежные элементы. Выбор материала для рамы зависит от массы будущего устройства и прочности конструкции. Алюминий предпочтителен для легкости, но сталь – для большей прочности и долговечности.
Основной элемент виброрейки – это мотор с вибрационным механизмом. Для этого подойдет мотор с эксцентриковым устройством или любой другой мотор, способный создать сильные колебания на поверхности бетона. Важно обеспечить надежное крепление мотора к каркасу, чтобы избежать его вибрации в процессе работы. Также стоит учитывать необходимость защиты мотора от загрязнений и пыли, что продлит его срок службы.
Подготовка деталей и сборка требует точности. К раме из профиля нужно прикрепить направляющие для установки вибрационного механизма. Убедитесь, что все элементы крепко фиксируются и не могут ослабить конструкцию в процессе работы. Внимание к этим деталям напрямую повлияет на качество и эффективность работы виброрейки.
При правильной сборке и настройке виброрейка будет служить долго и обеспечит отличные результаты при выравнивании бетона. Главное – не забывать об основных принципах безопасности и периодическом обслуживании устройства.
Выбор материалов для сборки виброрейки
При сборке виброрейки для бетона особое внимание следует уделить выбору материалов для ее основных компонентов: корпуса, вибрационного механизма и элементов управления. Каждый из них влияет на эффективность работы и долговечность устройства.
Корпус виброрейки должен быть выполнен из материала, способного выдерживать постоянные механические нагрузки и вибрации. Для этой цели идеально подходят алюминиевые сплавы, которые обладают хорошей прочностью при сравнительно низком весе. Также стоит рассматривать нержавеющую сталь, особенно если предстоит работать с агрессивными химическими веществами или в условиях повышенной влажности.
Вибрационный механизм – ключевая часть устройства, от которой зависит его эффективность. Для создания качественной вибрации предпочтительно использовать электрические моторы с регулируемой частотой вращения. Моторы мощностью от 300 до 800 Вт подходят для большинства бытовых и полупрофессиональных виброрейк. Важно выбирать модели с хорошими системой охлаждения и защиты от перегрева.
Для соединения мотора с валом вибратора используют пластиковые или резиновые элементы для амортизации, которые позволяют снизить уровень шума и вибрации, а также увеличить срок службы механизма.
Рама и направляющие должны быть прочными и жесткими, чтобы не допускать деформации под воздействием нагрузки. Использование стальных труб с диаметром от 20 до 40 мм – оптимальный выбор для этого компонента. Они обеспечат необходимую прочность и устойчивость при движении по бетонной поверхности.
Ручка и элементы управления должны быть выполнены из материалов, которые устойчивы к воздействию химических веществ и механическим повреждениям. Отличным вариантом для этих частей являются пластиковые элементы с антикоррозийной обработкой или металлические компоненты с покрытием, защищающим от износа.
Качество материалов напрямую влияет на работоспособность виброрейки, поэтому важно выбирать только проверенные и долговечные компоненты. Они обеспечат надежную и продолжительную эксплуатацию устройства.
Как выбрать подходящий мотор для вибрации
Мощность мотора влияет на силу вибрации. Для бетонирования небольших площадей достаточно мотора мощностью 0,5-1 кВт. Для крупных объектов или работы с высококачественными материалами потребуется более мощный мотор – от 1,5 до 2,5 кВт. Чем мощнее мотор, тем быстрее и качественнее будет происходить распределение вибрации по поверхности.
Тип мотора может быть двух типов: электрический и бензиновый. Электрические моторы менее мобильны, но подходят для работы в закрытых помещениях, так как не выделяют выхлопных газов. Бензиновые моторы обеспечивают большую мобильность и могут работать на объектах без доступа к электросети. Выбор зависит от условий работы и предпочтений пользователя.
Частота вибрации является важным параметром для качественного уплотнения бетона. Она измеряется в герцах (Гц). Оптимальная частота для бетона обычно варьируется от 3 000 до 5 000 оборотов в минуту. При слишком низкой частоте вибрация будет недостаточной для эффективного уплотнения, при слишком высокой – может повредить форму или привести к излишнему износу мотора.
Устойчивость к нагрузкам мотора напрямую зависит от его конструкции и качества материалов. Виброрейка подвергается значительным механическим воздействиям, поэтому мотор должен быть устойчивым к перегрузкам. Лучше выбирать модели с системой защиты от перегрева и короткого замыкания, что увеличит срок службы устройства.
Рекомендуется выбирать моторы известных производителей, так как они гарантируют высокое качество и наличие сервисной поддержки. Важно также учитывать наличие запасных частей и удобство обслуживания.

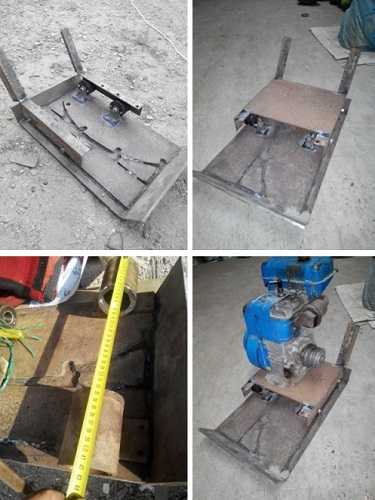

Подготовка и сборка каркасной основы
Для создания виброрейки основой будет металлический каркас, который обеспечит прочность конструкции и устойчивость к вибрационным нагрузкам. Для этого используются трубы или профили из стали, алюминия или другого прочного материала. Перед началом сборки важно выполнить несколько подготовительных шагов.
Шаг 1: Выбор материала для каркаса
Лучше всего подходят стальные трубы диаметром 25-30 мм или металлические профили с толщиной стенки 2-3 мм. Сталь обладает необходимой жесткостью, чтобы выдерживать вибрацию. Алюминий используется реже из-за меньшей прочности, но его можно применить для легких конструкций.
Шаг 2: Подготовка элементов
После выбора материала, трубы или профили нарезаются на отрезки нужной длины. Обычно длина каркасной основы зависит от размеров участка, который нужно обработать, но в большинстве случаев составляет 1.5-2 метра.
Шаг 3: Сборка каркасной основы
Каркас собирается методом сварки или крепления с помощью болтов и уголков. Для достижения максимальной прочности и долговечности рекомендуется использовать сварку. Сначала соединяются основные боковые элементы каркаса, затем добавляются поперечные соединительные элементы. Расстояние между поперечинами должно быть не более 20-30 см для обеспечения стабильности всей конструкции.
Шаг 4: Установка опор
Для удобства работы с виброрейкой необходимо установить на каркас опоры, которые будут поддерживать его на нужной высоте. Опоры могут быть выполнены из того же материала, что и каркас. Обычно устанавливается две или три опоры, в зависимости от длины виброрейки. Они фиксируются на каркасе с помощью болтов или сварки.
Шаг 5: Контроль за точностью
После сборки каркаса необходимо тщательно проверить его на ровность. Для этого используется строительный уровень или лазерный нивелир. Все элементы должны быть установлены строго горизонтально, иначе вибрация будет передаваться неравномерно, что снизит эффективность работы виброрейки.
Шаг 6: Подготовка к установке виброустройства
Когда каркас готов, на нем необходимо зафиксировать виброустройство. Для этого на каркасной основе должны быть предусмотрены специальные крепления или монтажные площадки. Важно, чтобы виброустройство было надежно зафиксировано и не смещалось при работе.
Установка вибромеханизма в конструкцию
Для правильной установки вибромеханизма в конструкцию виброрейки необходимо учесть несколько ключевых аспектов. Во-первых, механизм должен быть закреплён на раме таким образом, чтобы его вибрация эффективно передавалась на рабочую поверхность без излишних потерь энергии.
Первый шаг – выбор места для крепления вибромеханизма. Обычно он устанавливается на середину конструкции или вблизи её опорных точек, чтобы обеспечить равномерное распределение вибраций по всей поверхности. Механизм фиксируется с использованием прочных металлических уголков или кронштейнов. Крепёжные элементы должны быть выполнены из материалов, способных выдержать динамические нагрузки, возникающие в процессе работы.

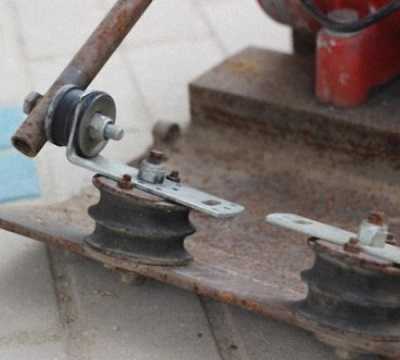

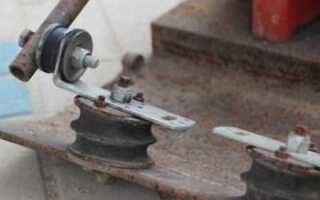

Важным моментом является точная настройка амортизаторов, если они предусмотрены конструкцией. Амортизаторы должны быть установлены между вибромеханизмом и рамой, чтобы уменьшить передачу лишних колебаний на другие части устройства. Это предотвратит повреждения и повысит стабильность работы виброрейки.
Установка электродвигателя, если используется электрический вибромеханизм, требует внимания к его подводке. Для этого необходимо обеспечить надёжную проводку с защитой от перегрузок и коротких замыканий. Силовые кабели должны быть закреплены так, чтобы они не мешали работе вибратора и не подвергались механическим повреждениям.
После установки вибромеханизма, важно провести проверку его работы без нагрузки. Это позволяет выявить возможные дефекты в креплении или неправильную настройку вибрации. Для регулировки силы вибрации могут быть использованы дополнительные элементы, такие как пружины или изменение угла наклона механизма.
Заключительным этапом является проверка работы всей системы в условиях эксплуатации. Важно следить за уровнем вибраций и шумом, чтобы убедиться, что устройство работает стабильно и не вызывает излишних колебаний в соседних конструкциях.
Как правильно подключить мотор и электрическую проводку
Для подключения мотора к виброрейке необходимо соблюсти несколько важных шагов, чтобы обеспечить безопасность и надежную работу устройства. Важно, чтобы вся электрическая проводка была выполнена с учетом мощности мотора и предназначения оборудования.
Шаг 1. Выбор и подготовка мотора
Мотор для виброрейки должен соответствовать мощности, которая потребуется для работы устройства. Обычно для небольших виброрейк мощность мотора составляет от 1 до 2 кВт. Перед подключением убедитесь, что мотор исправен, а его обмотки не повреждены.
Шаг 2. Подключение к источнику питания
Виброрейка подключается к сети через кабель с защитой от перегрузки и короткого замыкания. Используйте провод с сечением, соответствующим мощности мотора. Для большинства бытовых виброрейк достаточно кабеля с сечением 2,5 мм², однако для более мощных моделей это значение может быть выше.
Шаг 3. Установка электрического стартера
Если мотор виброрейки не оснащен встроенным пусковым устройством, нужно установить стартер, который будет защищать мотор от перегрузок и включать устройство. Стартер должен соответствовать мощности мотора и иметь защиту от короткого замыкания и перегрева.
Шаг 4. Подключение проводов к мотору
Провода должны быть подключены к клеммам мотора с учетом правильной полярности. Для однофазных моторов важно соблюсти подключение фазы и нуля. В трехфазных моделях также следует правильно подключить все три фазы, чтобы избежать неправильного вращения мотора.
Шаг 5. Защита от влаги и загрязнений
Для предотвращения повреждения проводки в условиях повышенной влажности или загрязнений, используйте герметичные коробки и соединители. Также рекомендуется устанавливать кабель с внешней изоляцией, устойчивой к механическим повреждениям.
Шаг 6. Проверка подключения
После того как мотор подключен, проверьте все соединения на прочность и отсутствие замыканий. Используйте тестер для проверки правильности подключения проводки и исправности мотора. Перед первым включением убедитесь, что кабель не перегибается и не имеет повреждений.
Шаг 7. Защитные меры
Для безопасности работы виброрейки стоит установить автоматический выключатель, который сработает в случае короткого замыкания или перегрузки. Это предотвратит повреждение устройства и обеспечит безопасность пользователя.
Тестирование и регулировка виброрейки
После сборки виброрейки необходимо провести её тестирование для оценки эффективности работы устройства и корректной настройки. Важно не только проверить функционирование самого механизма, но и правильно отрегулировать параметры для оптимальной работы с бетоном.
Прежде чем начать тестирование, убедитесь, что все соединения надежно закреплены, а компоненты не имеют дефектов. Особенно это касается вибромотора и системы крепления.
Этапы тестирования:
- Подключите виброрейку к электросети или аккумулятору (в зависимости от типа устройства).
- Включите мотор и проверьте работу вибрационного механизма. Вибрации должны быть равномерными, без посторонних шумов или рывков.
- Проверьте уровень вибрации на разных участках рейки. Вибрации должны ощущаться по всей длине устройства.
- Проведите короткий тест на небольшом участке бетона, чтобы оценить эффективность работы устройства при выравнивании поверхности.
Регулировка виброрейки:
После тестирования настройте виброрейку для достижения нужного эффекта. Это позволит повысить качество выравнивания бетона и снизить трудозатраты.
- Регулировка силы вибрации: Настройте интенсивность вибрации в зависимости от плотности и типа бетона. Для плотных и тяжелых смесей нужно увеличить амплитуду вибрации, а для легких – уменьшить.
- Угол наклона рейки: Убедитесь, что рейка находится под правильным углом относительно поверхности. Слишком высокий или низкий угол может привести к неравномерному распределению смеси.
- Скорость работы: Пройдитесь по поверхности бетона с разной скоростью, чтобы найти оптимальный баланс между качеством выравнивания и временем обработки.
- Регулировка длины рейки: Для работы на больших площадях можно использовать рейку с увеличенной длиной. Однако она должна оставаться устойчивой и не прогибаться под тяжестью. Если необходимо, используйте дополнительные опоры.
Проверьте каждый из этих параметров, чтобы добиться максимальной эффективности и продолжительности работы виброрейки. Оптимальная настройка помогает избежать излишней нагрузки на двигатель и повышает качество выравнивания поверхности бетона.
Как обеспечить безопасность при использовании виброрейки
При использовании виброрейки для бетона необходимо соблюдать несколько важных правил безопасности, чтобы избежать травм и повреждений оборудования.
- Использование защитного оборудования: Обязательно носите защитные перчатки, которые предотвратят порезы и обморожения. Использование защитных очков также важно для защиты глаз от пыли и мелких частиц бетона.
- Защита от вибрации: Длительное воздействие вибрации может привести к заболеваниям суставов и позвоночника. Для уменьшения воздействия вибрации рекомендуется использовать специальные рукавички с амортизирующими вставками и другие средства защиты, такие как антивибрационные подкладки на ручках инструмента.
- Обслуживание виброрейки: Регулярно проверяйте устройство на наличие повреждений. Перед началом работы убедитесь, что все соединения крепки, а вибратор работает исправно. Особое внимание уделите изоляции проводов, чтобы избежать короткого замыкания.
- Электрическая безопасность: Убедитесь, что виброрейка подключена к электросети через исправную розетку с заземлением. При использовании устройства на строительных площадках с повышенной влажностью используйте удлинители и розетки с защитой от влаги.
- Безопасная работа на высоте: При использовании виброрейки на высоте (например, на верхнем этаже здания) обязательно установите ограждения и используйте веревочные привязи, чтобы избежать падений.
- Правильное положение тела: Для предотвращения перегрузок и травм всегда держите спину прямой и избегайте наклонов вперед. Разместите ноги на ширине плеч для лучшего баланса.
- Внимание к окружающим: Убедитесь, что на строительной площадке нет людей, которые могут попасть под рабочий инструмент. Работайте в зоне, где другие работники не мешают процессу.
Эти простые, но важные правила помогут обеспечить безопасность при использовании виброрейки, предотвращая травмы и повреждения оборудования.
Вопрос-ответ:
Как собрать виброрейку для бетона своими руками?
Собрать виброрейку для бетона можно самостоятельно, используя несколько основных элементов. Для этого потребуется вибратор (можно использовать двигатель от старого инструмента или автомобильный мотор), каркас из металлических труб или уголков, а также элементы для крепления вибратора. Важно правильно установить мотор, чтобы вибрация была направлена на всю длину рейки, а не сосредотачивалась в одном месте. Нужно также продумать систему крепления, чтобы вибратор не сломался при длительном использовании.
Какие материалы потребуются для создания виброрейки для бетона?
Для создания виброрейки для бетона понадобятся следующие материалы: металлические трубы или уголки для каркаса, вибратор (можно использовать мотор от старого инструмента), крепежные элементы (болты, гайки, шайбы), а также резиновая подложка для амортизации вибрации. Важно выбирать металл с хорошей прочностью, так как конструкция должна выдерживать длительные нагрузки и вибрацию. Также потребуется источник питания для мотора.
Как правильно установить мотор на виброрейку?
Для правильной установки мотора важно соблюдать несколько условий. Во-первых, мотор должен быть закреплен на металлическом каркасе таким образом, чтобы его ось располагалась параллельно направлению движения рейки. Это обеспечит равномерное распределение вибрации по всему оборудованию. Во-вторых, мотор необходимо закрепить надежно, чтобы избежать его смещения или выхода из строя в процессе работы. Важно также учесть, что вибрация должна быть максимально направленной, чтобы эффективно выравнивать бетон.
Какие проблемы могут возникнуть при использовании самодельной виброрейки для бетона?
При использовании самодельной виброрейки для бетона могут возникнуть несколько проблем. Во-первых, если вибратор не будет правильно установлен, то эффект от его работы может быть недостаточным, и бетон не будет выровнен должным образом. Во-вторых, если каркас будет слабым, конструкция может деформироваться или сломаться. Также важно правильно подобрать мотор с необходимой мощностью, иначе вибрация может быть слишком слабой или слишком сильной. Неправильный выбор материалов для сборки может привести к быстрому износу или поломке рейки.
