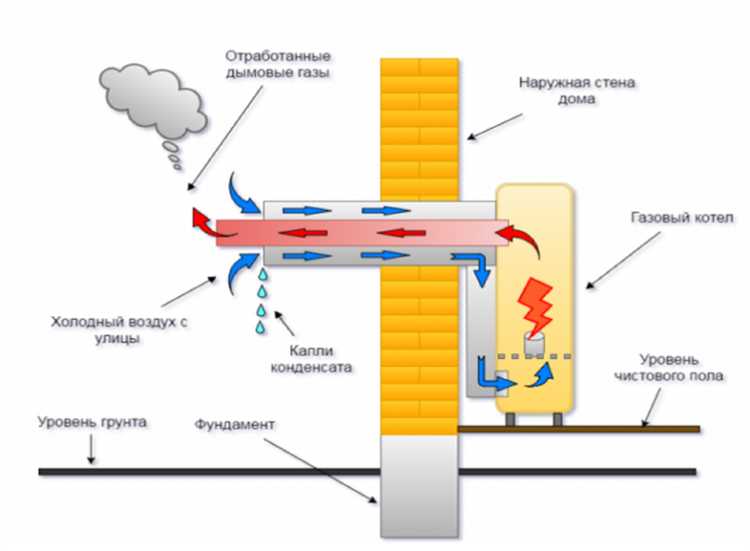

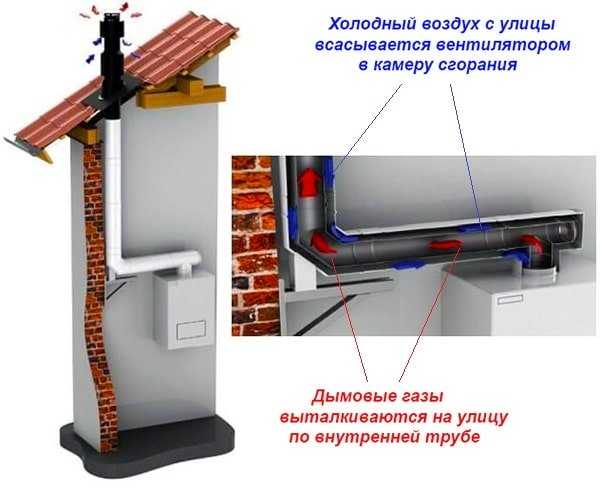

Коаксиальный дымоход обеспечивает эффективный отвод продуктов сгорания и подачу свежего воздуха к газовому котлу. При необходимости увеличить длину дымохода важно учитывать максимальную допустимую длину, указанную производителем котла, чтобы не снижать тягу и не создавать рисков обратной тяги.
Рекомендуется использовать только оригинальные элементы дымохода или сертифицированные аналоги, соответствующие классу температур и давлению системы. При удлинении необходимо соблюдать монтаж по уровню и герметичность всех стыков, чтобы избежать попадания продуктов горения в помещение.
Оптимальная длина удлиненного коаксиального дымохода обычно не должна превышать 3-4 метра, включая все колена и переходы. Избыточное увеличение длины требует применения дополнительных мер – вентиляционных вентиляторов или корректировки мощности котла.
Когда требуется удлинение коаксиального дымохода
Требование к минимальному выносу на фасаде часто регламентируется СНиП и техническими условиями: выходное отверстие должно располагаться не ближе 0,5–0,7 метра от окон и вентиляционных решёток, а также не ниже 2 метров от уровня земли для исключения обратного засасывания продуктов сгорания.
При монтаже в пристройках или углубленных нишах удлинение необходимо для обеспечения прямого доступа к воздуху и отвода газа, а также для компенсации сложной конфигурации стены или фасада. Если коаксиальный дымоход расположен внутри помещения с высокими потолками или междуэтажными перекрытиями, удлинение помогает сохранить нормативный уклон и обеспечить тягу.
Удлинение также показано при замене оборудования на более мощное с большим объемом продуктов сгорания, когда стандартный дымоход не обеспечивает полного отвода газов и возникает риск конденсации и обратной тяги.
Рекомендация: удлинение следует выполнять комплектующими от производителя котла, чтобы сохранить герметичность и соответствие пожарным нормам, избегая использования самодельных или несовместимых элементов.
Максимально допустимая длина коаксиального дымохода по инструкции
Производители газовых котлов указывают максимальную длину коаксиального дымохода, исходя из параметров тяги и безопасности работы оборудования. Обычно она варьируется в пределах от 3 до 6 метров для стандартных котлов настенного типа.
Например, для котлов марки Bosch максимальная длина горизонтального участка дымохода не должна превышать 4 метров при диаметре трубы 60/100 мм. При увеличении длины до 6 метров требуется установка дополнительных колен с ограничением общего сопротивления дымохода.
Vaillant допускает максимальную длину коаксиального дымохода до 5 метров для стандартных моделей с диаметром 80/125 мм. В инструкции также прописано, что каждый изгиб уменьшает допустимую длину на 0,5–1 метр в зависимости от угла.
Для удлинения дымохода свыше рекомендуемых значений необходима установка вытяжного вентилятора или переход на раздельную систему дымохода, чтобы обеспечить корректную тягу и предотвратить попадание продуктов горения в помещение.
Несоблюдение максимальной длины приводит к снижению КПД котла, увеличению риска обратной тяги и накоплению конденсата внутри трубы, что ускоряет коррозию и может вызвать поломку оборудования.
Как выбрать совместимые удлиняющие элементы для дымохода
При выборе удлиняющих элементов для коаксиального дымохода важно учитывать диаметр и конструкцию исходного дымохода. Удлинители должны иметь идентичный внутренний и внешний диаметр, чтобы обеспечить герметичное соединение и сохранить параметры тяги. Обычно диаметр определяется по технической документации котла или замерам внешнего и внутреннего сечения трубы.
Материал удлинителей должен совпадать с материалом базового дымохода – чаще всего это нержавеющая сталь с антикоррозийным покрытием. Применение разнородных металлов вызывает образование конденсата и ускоряет коррозию. Кроме того, толщина стенок удлинителя должна быть не менее 0,5 мм, чтобы выдерживать температуру и давление продуктов сгорания.
Конструкция удлиняющих элементов должна предусматривать систему фиксации, совместимую с исходным дымоходом – замковые соединения, хомуты или резьбовые элементы. Несоответствие крепежа снижает надежность стыков и может привести к утечкам газа или дымовых газов.
Обязательно проверьте, что удлинитель рассчитан на рабочие температуры вашего котла. Стандартные элементы выдерживают до 200–300 °C, но для моделей с повышенной мощностью необходимы компоненты с сертификатом термостойкости.
Рекомендуется приобретать удлинители у проверенных производителей, которые предоставляют техническую документацию и сертификаты соответствия. Это гарантирует правильное взаимодействие элементов и безопасность эксплуатации системы.
Монтаж удлинения: последовательность действий и инструменты
Для правильного удлинения коаксиального дымохода необходимы точность и строгое соблюдение технологии. Ниже приведён пошаговый алгоритм с перечнем инструментов.
-
Подготовка:
- Выключить газовый котёл и дождаться полного остывания.
- Очистить внешнюю поверхность дымохода и место соединения от загрязнений и конденсата.
- Проверить комплект удлинения: трубы с внутренним и наружным диаметрами, уплотнительные кольца, хомуты, крепеж.
-
Демонтаж существующего участка (если необходимо):
- Открутить фиксирующие элементы (обычно саморезы или хомуты).
- Аккуратно снять участок трубы, чтобы не повредить уплотнительные элементы.
-
Установка удлинения:
- Нанести герметик или силикон, рекомендованный производителем, на стык внутренней и внешней труб удлинителя.
- Вставить удлинитель в существующий дымоход, обеспечив плотное соединение внутренней и наружной труб.
- Зафиксировать стык с помощью металлических хомутов, затягивая равномерно для предотвращения деформации.
- Проверить наличие уплотнительных колец и их правильное положение для исключения утечек.
-
Финальные действия:
- Провести герметизацию всех стыков дополнительно, если выявлены зазоры.
- Установить защитный козырёк (если предусмотрен) для защиты от осадков.
- Проверить вертикальность дымохода с помощью уровня, при необходимости откорректировать крепления.
- Подключить котёл и провести тест на герметичность дымохода и правильность тяги.
Инструменты, необходимые для монтажа:
- Отвёртка или шуруповёрт с насадками для саморезов
- Ножовка по металлу (если требуется обрезка трубы)
- Уровень строительный (обычно 40-60 см)
- Перчатки защитные
- Герметик силиконовый термостойкий (до 200 °C)
- Металлические хомуты подходящего диаметра
- Чистая тряпка для удаления загрязнений и влаги
Герметизация соединений при установке удлинителей
При удлинении коаксиального дымохода газового котла критически важно обеспечить надежную герметизацию всех стыков. Основная задача – исключить утечки продуктов сгорания и проникновение воздуха, что напрямую влияет на безопасность и эффективность работы котла.
Для герметизации применяются специальные термостойкие уплотнители из силиконового или резинового материала, способные выдерживать температуры до 200°C и выше. Уплотнитель должен плотно прилегать к внутренней и внешней трубе коаксиала, предотвращая образование зазоров.
Перед монтажом все поверхности соединений необходимо тщательно очистить от загрязнений, жира и пыли. Это повысит адгезию уплотнительных материалов и обеспечит долговечность герметизации.
Использование герметиков на силиконовой основе рекомендовано для внешних стыков, где температура не превышает допустимые пределы. В местах с повышенной температурой предпочтительнее применять огнеупорные мастики или ленты на основе минеральной ваты.
Крепление удлинителей следует производить с обязательным контролем совпадения канала внутренней трубы, чтобы избежать деформаций уплотнителя. Рекомендуется использовать специальные хомуты с равномерным усилием затяжки для фиксации элементов.
После установки герметичность проверяется с помощью дымовых или дымоанализирующих приборов. Любые признаки утечки требуют немедленного повторного уплотнения соединений.
Проверка тяги и удаления продуктов сгорания после удлинения
После удлинения коаксиального дымохода необходимо провести измерение тяги с помощью манометра или тягоизмерителя. Оптимальное значение тяги для газового котла составляет 0,1–0,2 кПа. Если тяга ниже 0,1 кПа, это указывает на недостаточное удаление продуктов сгорания и риск задымления помещения.
Следует проверить герметичность всех соединений на удлинённом участке дымохода, чтобы исключить утечки газов. Для этого рекомендуется использовать мыльный раствор или специальные газоанализаторы.
Визуально оцените цвет и направление выхода дымовых газов: стабильное ровное движение и светлый цвет свидетельствуют о правильной работе системы. Чёрный или тёмный дым, а также обратная тяга указывают на необходимость корректировки длины или уклона дымохода.
Если тяга превышает 0,25 кПа, стоит проверить возможные утечки воздуха в систему, которые могут снижать КПД котла и создавать конденсат внутри трубы. В этом случае необходимо уменьшить длину удлинения или улучшить теплоизоляцию дымохода.
Периодически очищайте внутреннюю поверхность трубы от сажи и конденсата, особенно в местах удлинения, где вероятность накопления отложений выше. Это предотвратит снижение тяги и обеспечит безопасность эксплуатации.
Частые ошибки при удлинении и способы их избежать
Неправильный выбор диаметра трубы. Частая ошибка – установка удлинителя с меньшим диаметром, чем у исходного дымохода. Это снижает тягу и повышает риск конденсации продуктов горения. Рекомендуется использовать трубы строго того же диаметра, что и у котла, без сужений.
Использование неподходящих материалов. Металлические удлинители из обычной стали быстро подвержены коррозии из-за агрессивных газов. Оптимально применять нержавеющую сталь или специально сертифицированные коаксиальные элементы с защитой от конденсата.

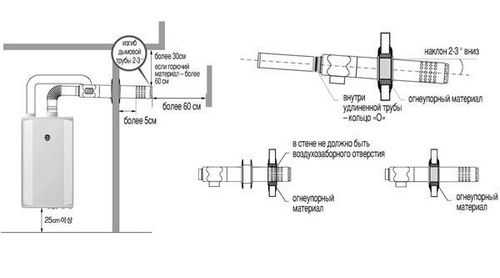

Нарушение уклона дымохода. Для самотечной отвода конденсата необходим уклон не менее 3° от котла к выходу. Отсутствие уклона приводит к скоплению влаги и ускоренному разрушению конструкции.
Неплотные соединения и отсутствие герметизации. Протечки в местах стыков вызывают утечку токсичных газов и снижение эффективности. Все стыки нужно фиксировать хомутами и обрабатывать герметиками, одобренными для дымоходных систем.
Игнорирование рекомендаций производителя. Нарушение схемы сборки и монтажа удлинителей, указанных в паспорте котла, часто становится причиной отказов и аварий. Следует строго соблюдать инструкции по длине максимального удлинения и способам крепления.
Недостаточная вентиляция помещения котельной. Удлинение дымохода увеличивает сопротивление, что требует дополнительных приточных воздухов для поддержания горения. Без этого возникает обратная тяга и накопление угарного газа.
Вопрос-ответ:
Можно ли удлинять коаксиальный дымоход газового котла самостоятельно?
Удлинение коаксиального дымохода требует соблюдения правил безопасности и учета технических характеристик котла. Самостоятельное вмешательство без опыта и знаний может привести к неправильной работе системы, нарушению тяги и повышению риска утечки продуктов горения. Лучше обратиться к специалистам, которые проведут монтаж с учетом всех норм и требований.
Какие материалы лучше использовать для удлинения коаксиального дымохода?
Для удлинения обычно применяют элементы из нержавеющей стали или алюминия, которые устойчивы к коррозии и воздействию высокой температуры. Важно, чтобы новые части были совместимы с уже установленным дымоходом и имели необходимый диаметр. Использование качественных материалов обеспечит надежность и долговечность всей конструкции.
Как влияет удлинение коаксиального дымохода на работу газового котла?
Правильно выполненное удлинение дымохода позволяет сохранить оптимальную тягу и выводить продукты сгорания на безопасное расстояние от здания. Однако чрезмерное увеличение длины может снизить эффективность работы котла из-за увеличенного сопротивления дымохода. Поэтому важно соблюдать рекомендации производителя и нормы монтажа, чтобы не ухудшить работу системы.
Какие ошибки чаще всего допускают при удлинении коаксиального дымохода?
Одной из распространенных ошибок является использование неподходящих материалов или неподходящих элементов соединения, что приводит к протечкам и нарушению герметичности. Также часто забывают правильно изолировать соединения и учитывать уклон дымохода, что негативно влияет на отвод газов и может стать причиной обратной тяги. Несоблюдение технических условий при монтаже часто приводит к снижению безопасности эксплуатации.
Нужно ли получать разрешение или согласовывать удлинение дымохода с контролирующими органами?
В некоторых случаях удлинение дымохода может потребовать уведомления или согласования с жилищными службами или пожарными инспекциями, особенно если это связано с изменением фасада здания или нарушением существующих норм. Рекомендуется уточнять требования местных нормативов перед началом работ, чтобы избежать возможных штрафов или необходимости переделывать монтаж.
