Уровень модуляции горелки ZONT – это параметр, определяющий степень регулирования мощности газовой горелки в реальном времени. В системах отопления с поддержкой модуляции мощность горелки не просто включается и выключается, а изменяется плавно в зависимости от текущей потребности в тепле. Это позволяет избежать перегрева, снизить расход газа и продлить срок службы оборудования.

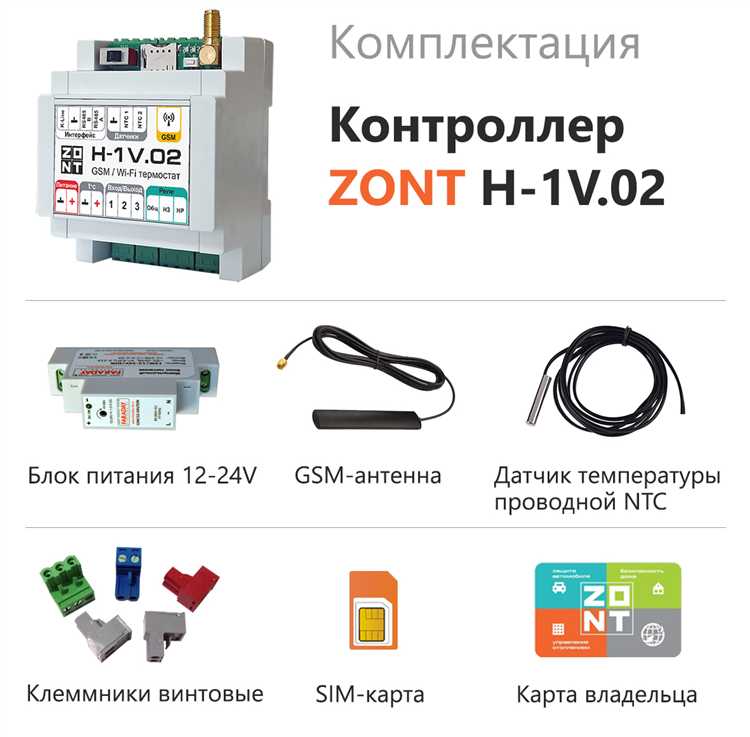

Контроллеры ZONT, в частности модели ZONT H-1V и ZONT H-2V, поддерживают управление модуляцией горелки по протоколу OpenTherm. Уровень модуляции передаётся в процентах – от 0 до 100% – и отображает, с какой мощностью в данный момент работает горелка. Например, значение 35% означает, что горелка работает на трети своей номинальной мощности.
Практическое применение: если температура в помещении близка к заданной, контроллер уменьшает уровень модуляции, избегая частых включений и выключений. Это повышает эффективность работы котла и снижает уровень шума. При резком снижении температуры или большом теплопотреблении, модуляция увеличивается вплоть до максимума.
Рекомендация: при настройке системы через ZONT рекомендуется включить отображение уровня модуляции в интерфейсе личного кабинета. Это позволит контролировать работу котла в динамике и оптимизировать тепловой режим в доме с минимальными затратами.
Понимание и корректная настройка уровня модуляции – ключ к энергоэффективной работе газового котла в составе системы ZONT. Это особенно актуально для современных домов с хорошей теплоизоляцией, где избыточная мощность может вызывать температурные колебания и перерасход ресурсов.
Как определяется уровень модуляции в системе ZONT
Уровень модуляции в системе ZONT задается через цифровой сигнал, который управляет мощностью горелки в диапазоне от минимального до максимального значения. Это позволяет плавно регулировать интенсивность работы оборудования, снижая расход топлива и повышая эффективность.
- Система измеряет текущие параметры горения: температуру теплоносителя, давление газа, а также пламя через встроенные датчики.
- На основе этих данных контроллер ZONT рассчитывает необходимый уровень мощности, выраженный в процентах от максимальной мощности горелки (обычно 10–100%).
- Команда модуляции передается на исполнительный механизм – сервопривод заслонки или регулирующий клапан, который изменяет подачу топлива и воздуха.
- Коррекция происходит непрерывно, с частотой обновления не менее 1 раза в секунду, что обеспечивает стабильность горения и минимальные колебания температуры.
- В случае отклонений параметров за допустимые пределы система автоматически корректирует уровень модуляции или переходит в режим аварийной остановки.
Рекомендуется проводить калибровку датчиков не реже одного раза в год для сохранения точности управления. Для повышения точности настройки важно учитывать тип топлива и специфику горелки, что позволяет адаптировать алгоритмы модуляции под конкретные условия эксплуатации.
Чем уровень модуляции отличается от стандартного режима включения/выключения
Уровень модуляции горелки ZONT позволяет плавно регулировать мощность пламени в диапазоне от минимального до максимального значения, тогда как стандартный режим включает только два состояния – полное включение или полное отключение.
В режиме модуляции горелка подстраивается под фактическую потребность в тепле, снижая расход топлива и уменьшая количество циклов запуска-остановки. Это повышает эффективность системы и продлевает срок службы оборудования. Например, при поддержании стабильной температуры модуляция может уменьшить потребление топлива до 15-30% по сравнению с классическим включением/выключением.
Стандартный режим характерен частыми переключениями, что ведет к скачкам температуры и увеличенному износу компонентов. При этом горелка расходует максимальное количество топлива при каждом запуске, что увеличивает энергозатраты и выбросы вредных веществ.
Рекомендуется использовать уровень модуляции в системах с высокой инерционностью теплообмена и при необходимости точного контроля температуры. При эксплуатации в условиях переменных тепловых нагрузок модуляция обеспечивает более комфортный и экономичный режим работы.
Как уровень модуляции влияет на работу газовой горелки ZONT
Уровень модуляции горелки ZONT определяет минимальную мощность, с которой устройство может стабильно работать. Чем ниже этот показатель, тем точнее и экономичнее управление подачей газа. Например, горелки с уровнем модуляции 10% способны снизить мощность почти в десять раз по сравнению с максимальной, что снижает частоту включений и исключает излишний расход топлива.
Высокая степень модуляции (от 10% и ниже) позволяет поддерживать стабильную температуру без резких перепадов, что увеличивает срок службы оборудования и улучшает качество нагрева. Горелки с модуляцией выше 20% чаще переходят в режим полного пуска и остановки, что приводит к большему износу и дополнительным затратам на техническое обслуживание.
Рекомендуется выбирать модели ZONT с уровнем модуляции, соответствующим типу нагрузки. Для котлов с переменной теплопотерей оптимальным будет диапазон 5-10%, для более стабильных систем – до 15%. Это обеспечивает баланс между экономичностью и надежностью.
При эксплуатации важно учитывать, что чрезмерное снижение мощности ниже заявленного уровня модуляции может вызвать нестабильность пламени и сбои в работе автоматики. Следует строго соблюдать технические параметры, указанные в паспорте горелки, чтобы избежать аварийных ситуаций.
Какие параметры контролируются при изменении уровня модуляции
При изменении уровня модуляции горелки ZONT контролируются ключевые параметры, непосредственно влияющие на эффективность и безопасность работы отопительной системы.
Температура теплоносителя: основной ориентир при управлении модуляцией. Система автоматически регулирует подачу газа для поддержания заданной температуры с точностью до 0,5 °C.
Мощность горелки: уровень модуляции варьируется от минимального порога (обычно 30–40 % от номинала) до максимального. Контроллер ZONT оптимизирует подачу топлива, снижая его расход при отсутствии пиковой нагрузки.
Частота включения/выключения: уменьшается за счёт более плавной работы на пониженной мощности, что увеличивает ресурс оборудования и снижает вероятность термошока теплообменника.
Температура обратной линии: отслеживается для предотвращения переохлаждения теплообменника. При недостаточной температуре модуляция понижается или временно отключается.
Разрежение в камере сгорания: контролируется датчиком давления. При выходе за пределы нормы модуляция ограничивается для стабилизации тяги.
Уровень кислорода в дымовых газах: при наличии датчика O₂ контроллер ZONT корректирует модуляцию для поддержания оптимального соотношения воздух/топливо, снижая уровень CO и NOₓ.
Динамика изменения нагрузки: система реагирует на быстрые изменения тепловой потребности, увеличивая модуляцию при скачке расхода или снижая при стабилизации температуры в помещении.
Как настроить уровень модуляции через приложение ZONT
Откройте приложение ZONT и выберите контроллер, подключённый к котлу. Перейдите в раздел «Котёл» и нажмите на пункт «Настройки модуляции».
Перед изменением параметров убедитесь, что котёл поддерживает управление по протоколу OpenTherm. В противном случае настройка будет недоступна.
В поле «Максимальный уровень модуляции» установите значение в процентах, например 80, чтобы ограничить мощность горелки. Это снижает расход газа при минимальных теплопотерях. Значение по умолчанию обычно составляет 100%.
В разделе «Минимальный уровень модуляции» укажите нижний предел, например 20%. Если установить слишком низкое значение, возможно нестабильное горение. Оптимальный диапазон – от 20 до 30%.
При активной погодозависимой логике ZONT будет автоматически корректировать модуляцию. Однако ручные пределы приоритетны и ограничивают диапазон.
После внесения изменений нажмите «Сохранить». Настройки вступают в силу немедленно без перезагрузки оборудования.
Рекомендуется контролировать поведение котла в течение первых суток после настройки, особенно при нестабильной температуре наружного воздуха.
Какие ошибки возникают при некорректной настройке уровня модуляции
Если уровень модуляции установлен слишком высоким, котёл не успевает снизить мощность при достижении заданной температуры. В результате – перегрев теплообменника, частые циклы включения-выключения, неравномерный прогрев помещений и увеличение расхода газа.
Ошибка в расчёте коэффициента пропорциональности модуляции вызывает некорректное соответствие между температурой теплоносителя и мощностью горелки. Это проявляется в том, что котёл либо перегревает систему, либо не может обеспечить достаточный нагрев при пиковых нагрузках.
Некорректная синхронизация уровня модуляции с внешними погодозависимыми кривыми управления ZONT приводит к дисбалансу между фактическими потребностями здания и производительностью котла. Особенно критично это в межсезонье, когда погодные условия быстро меняются.
Рекомендуется при настройке уровня модуляции использовать заводские рекомендации котла, учитывать тепловую инерцию системы отопления и проводить тестирование в режиме частичной нагрузки. При использовании контроллеров ZONT – регулярно обновлять прошивку и проверять актуальность настроек через веб-интерфейс или приложение.
