Автоматический выключатель с или в что выбрать

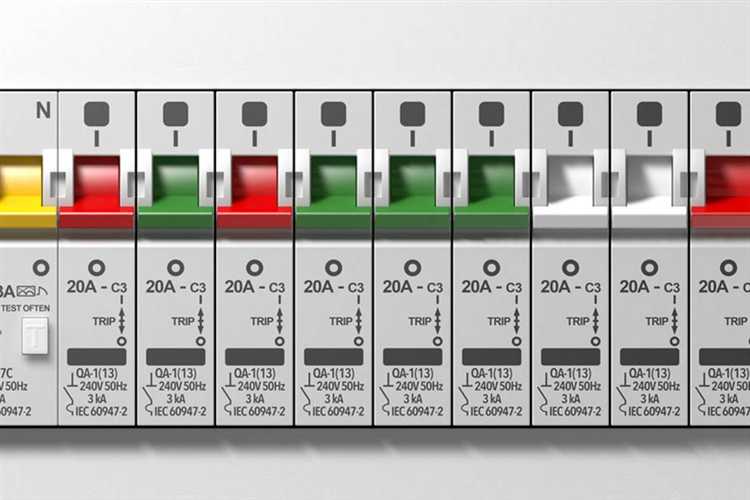

Автоматические выключатели с характеристиками B и C различаются по чувствительности к токам короткого замыкания и пусковым токам. Понимание этого различия критически важно при выборе устройства для конкретной нагрузки. Автоматы типа B срабатывают при превышении тока в 3–5 раз от номинала, в то время как автоматы типа C – при превышении в 5–10 раз. Это значит, что один и тот же ток может отключить автомат B, но не повлиять на автомат C.

Характеристика B рекомендуется для цепей с активной нагрузкой – освещения, розеток, бытовых приборов, где отсутствуют пусковые токи. Она обеспечивает более быструю реакцию на короткое замыкание, снижая риск повреждения проводки в жилых помещениях.

Характеристика C подходит для цепей с высокими пусковыми токами: электродвигатели, насосы, компрессоры, электроинструмент. При установке автомата типа B в таких условиях возможно ложное срабатывание при запуске устройства, особенно в промышленной или мастерской среде.

Ключевой критерий выбора – не только номинальный ток автомата, но и тип нагрузки. Неправильный выбор приведёт либо к недостаточной защите, либо к постоянным отключениям без реальной аварийной ситуации. Перед установкой важно замерить пусковые токи и оценить характеристики подключённого оборудования.

В каких случаях ставят автомат с характеристикой B

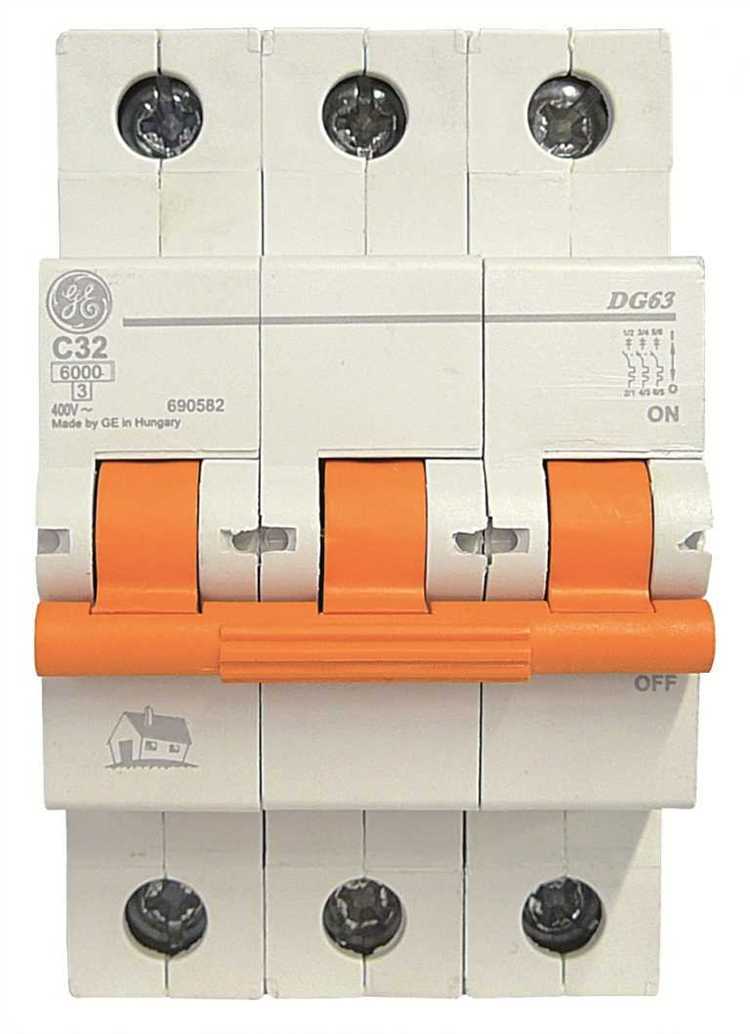

Автоматический выключатель с характеристикой B срабатывает при токах короткого замыкания, превышающих номинальный в 3–5 раз. Он предназначен для защиты цепей с минимальными пусковыми токами и высокой чувствительностью к перегрузкам.

• Освещение жилых и административных зданий – лампы накаливания, светодиодные и люминесцентные светильники не создают значительных пусковых токов.
• Розеточные группы для бытовой техники – ноутбуки, телевизоры, зарядные устройства, которые потребляют токи, близкие к номинальным, без резких скачков.
• Офисные помещения – большое количество компьютеров и периферии, где требуется точная и быстрая защита при минимальных превышениях тока.
• Сигнальные цепи и системы управления, где важна высокая селективность и необходимо исключить ложные срабатывания при незначительных перегрузках.
• Щиты с УЗО – автомат с характеристикой B обеспечивает надежную защиту при совместной работе с устройствами дифференциального тока, минимизируя риск отказа отключения при токе утечки.

Установка автоматов с характеристикой B допускается в сетях с минимальным уровнем тока короткого замыкания, например, в ответвлениях от этажных щитов, где ток КЗ не превышает 1 кА. При выборе необходимо учитывать фактический ток срабатывания и номинальную нагрузку в цепи.

Когда необходим автомат с характеристикой C

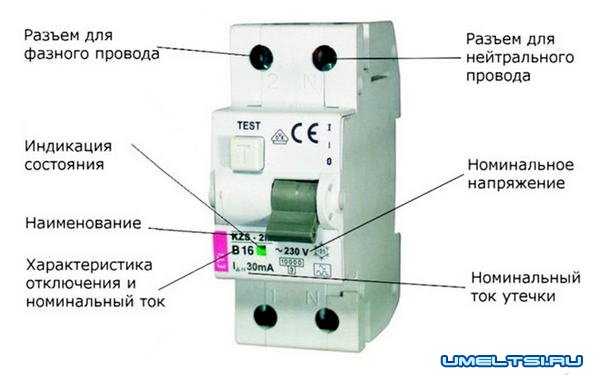

Автоматические выключатели с характеристикой C предназначены для защиты цепей с умеренными пусковыми токами. Они срабатывают при превышении тока в 5–10 раз от номинального, что делает их оптимальными для оборудования с кратковременными перегрузками.

• Подключение мощных электродвигателей: станки, насосы, компрессоры. При запуске они кратковременно потребляют токи значительно выше рабочего значения.
• Светотехнические установки с дросселями и ПРА, в том числе металлогалогенные и натриевые лампы.
• Обогревательные приборы с ТЭНами, особенно если используется групповое включение нескольких устройств одновременно.
• Лифтовое и крановое оборудование, где стартовые токи могут превышать номинальные в 6–8 раз.
• Промышленное оборудование с емкостной нагрузкой или индуктивными элементами, где характер нагрузки не позволяет применять автоматы типа B из-за ложных срабатываний.

Для бытового применения автоматы типа C подходят только в случаях, когда установлены мощные потребители – например, электрокотлы, сауна или мастерская с оборудованием на базе двигателей.

Перед выбором автомата с характеристикой C необходимо провести расчет пусковых токов и убедиться, что сечение проводки соответствует допустимому длительному току. Применение без учета этих факторов может привести к перегреву кабеля и риску возгорания.

Как тип нагрузки влияет на выбор между B и C

Характеристика срабатывания автомата напрямую зависит от величины пусковых токов подключённой нагрузки. Автоматы с характеристикой B рассчитаны на срабатывание при токах, превышающих номинал в 3–5 раз, в то время как автоматы типа C – при 5–10-кратном превышении.

Для осветительных цепей, где используются лампы накаливания, светодиодные или люминесцентные светильники с минимальными пусковыми токами, предпочтительны автоматы с характеристикой B. Они обеспечивают более быструю реакцию на короткие замыкания и перегрузки в таких маломощных цепях.

Если в цепи подключаются электродвигатели, трансформаторы, компрессоры или устройства с импульсными блоками питания, то при включении могут возникать кратковременные пусковые токи, достигающие 6–8 номиналов. В таких случаях автомат с характеристикой B будет отключаться ложным срабатыванием. Поэтому для подобных нагрузок целесообразно применять автоматы типа C.

Для квартирных щитков, где преобладают бытовые приборы с электронной регулировкой, чаще подходят автоматы B. В мастерских, на производстве или в частных домах с насосами, сварочным оборудованием и электродвигателями – C. Выбор делается по наибольшему пусковому току конкретной нагрузки, измеренному токовыми клещами или указанному в паспорте устройства.

Неверно выбранная характеристика приводит либо к частым отключениям, либо к риску несрабатывания при коротком замыкании. Поэтому тип нагрузки – определяющий фактор при выборе между B и C.

Чем отличаются автоматы B и C при коротком замыкании

Главное различие между автоматами с характеристикой B и C – в уровне тока, при котором срабатывает электромагнитный расцепитель. У автоматов типа B он срабатывает при токе короткого замыкания, превышающем номинальный в 3–5 раз. У автоматов типа C – в 5–10 раз.

Это означает, что автомат B быстрее отключается при относительно низких токах короткого замыкания. Он подходит для линий с минимальными пусковыми токами – освещение, розетки, бытовая техника. Если сопротивление петли фаза-ноль высокое, автомат B способен сработать при меньших токах, где C может не отключиться своевременно, что увеличивает риск возгорания.

Автомат C эффективнее при наличии оборудования с кратковременными пусковыми токами – электродвигатели, компрессоры, трансформаторы. Он устойчив к ложным срабатываниям, но требует более низкого сопротивления петли, чтобы обеспечить достаточный ток короткого замыкания для срабатывания. Если ток КЗ недостаточен, автомат C может не отключиться, что создаёт угрозу безопасности.

Выбор между B и C определяется конкретными параметрами цепи: уровнем пусковых токов оборудования и величиной тока короткого замыкания в точке установки автомата.

Можно ли заменить автомат B на C без переделки схемы

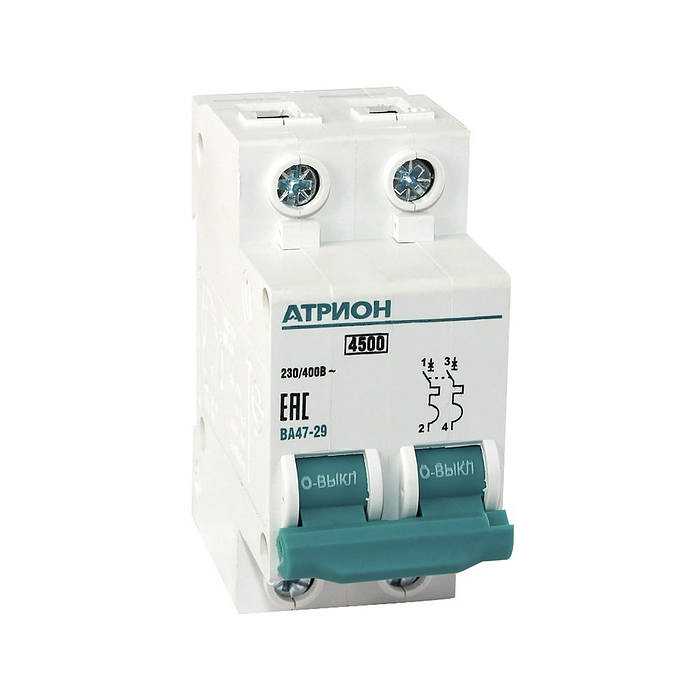

Замена автоматического выключателя с характеристикой B на автомат с характеристикой C возможна, но требует точного анализа параметров цепи. Главное отличие – уровень тока срабатывания при коротком замыкании: для автомата B это 3–5 номинальных токов, для C – 5–10. Это значит, что автомат C требует большего тока для мгновенного отключения.

Если в цепи короткое замыкание не вызывает ток выше 5 крат номинала, автомат C не сработает вовремя, что создаёт риск повреждения оборудования и проводки. Поэтому замена допустима только при наличии достаточного тока КЗ в точке установки автомата.

Для оценки необходимо рассчитать ток короткого замыкания в конкретной точке цепи, учитывая сечение проводников, длину линии, материал и параметры источника питания. Пример расчёта:

В приведённом примере ток короткого замыкания превышает минимальный порог срабатывания автомата C, поэтому замена допустима. Однако при большей длине линии или меньшем сечении кабеля ток КЗ может упасть ниже порога срабатывания, и автомат не выполнит защитную функцию.

Как проверить, какой автомат установлен в щитке

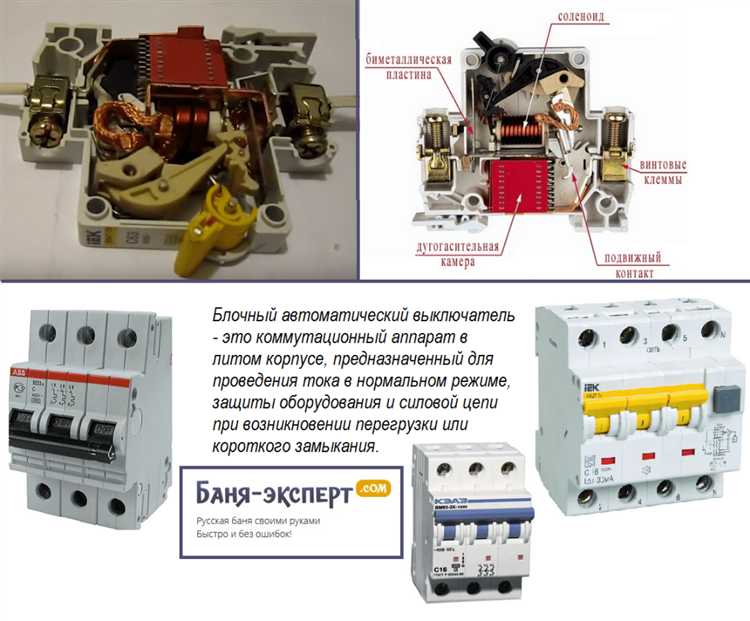

Первым шагом необходимо отключить питание в распределительном щитке для безопасности. Затем откройте дверцу щитка и найдите автоматический выключатель. Обычно на корпусе автомата нанесены маркировочные обозначения.

Обратите внимание на маркировку: буквы B, C или D обозначают тип характеристики срабатывания. Число рядом указывает номинальный ток (например, 16, 25, 32 А). Для автомата с характеристикой B ток срабатывания превышает номинальный в диапазоне 3-5 раз, для C – 5-10 раз.

Если маркировка стерта или нечеткая, используйте руководство по эксплуатации щитка или производителя. Можно сфотографировать автомат и сравнить с данными на официальном сайте производителя.

Для точной проверки характеристик необходима специализированная аппаратура – приборы для тестирования автоматики, доступные электрикам. В бытовых условиях ориентируйтесь на маркировку и документацию.

Вопрос-ответ:

В чем принципиальное отличие автоматов с характеристикой B и C?

Автоматы с характеристикой B рассчитаны на отключение при токах, близких к номинальным значениям, что делает их подходящими для защиты от перегрузок. Автоматы с характеристикой C срабатывают при более высоких пиковых токах, благодаря чему лучше подходят для оборудования с пусковыми токами, например, электродвигателей.

Для каких бытовых приборов лучше использовать автомат с характеристикой B?

Автоматы типа B подходят для цепей, где токи нагрузки не имеют значительных кратковременных всплесков. Это, как правило, освещение, розетки для бытовой техники, электроника без мощных двигателей. Они быстро реагируют на перегрузки и защищают проводку от перегрева.

Какие риски могут возникнуть при использовании автомата с характеристикой B для оборудования с высокими пусковыми токами?

Если использовать автомат с характеристикой B для устройств с большими пусковыми токами, например, насосов или компрессоров, автомат может отключаться слишком часто из-за кратковременных скачков тока при запуске. Это приведет к сбоям в работе оборудования и ускоренному износу автомата.

Почему в промышленных установках чаще применяют автоматы с характеристикой C?

Автоматы типа C допускают кратковременные токи, превышающие номинал в 5-10 раз, без отключения. Это важно для защиты электродвигателей и другого оборудования с пусковыми токами, которые значительно выше рабочего. Такой автомат снижает риск ложных срабатываний и обеспечивает надежность электросистемы.

Можно ли заменить автомат B на C в домашней электросети без ущерба для безопасности?

Замена автомата B на C в домашней сети возможна, но не всегда оправдана. Автомат с характеристикой C хуже реагирует на небольшие перегрузки, поэтому проводка может подвергаться длительным нагрузкам выше нормы. Это увеличивает риск перегрева и повреждения. Лучше выбирать автомат исходя из конкретных условий эксплуатации и характеристик подключаемого оборудования.

В чем основные отличия автоматов с характеристиками B и C по их нагрузочной способности?

Автоматы с характеристикой B срабатывают при относительно небольшом превышении тока нагрузки, примерно в 3-5 раз больше номинального значения. Это делает их подходящими для цепей с невысокими пусковыми токами, например, освещения или бытовых приборов. Автоматы с характеристикой C допускают более высокие пусковые токи, срабатывая при превышении в 5-10 раз номинала, что делает их оптимальными для электродвигателей, насосов и другой техники с большими пусковыми токами. Выбор зависит от типа нагрузки и её особенностей.

Какой автомат лучше использовать для защиты домашней электросети с различными приборами: B или C?

Для домашних сетей чаще выбирают автоматы с характеристикой B, так как они быстро реагируют на перегрузки и короткие замыкания, что подходит для обычных бытовых устройств — освещения, телевизоров, компьютеров. Автоматы с характеристикой C могут применяться в тех случаях, если в доме есть приборы с высокими пусковыми токами, например, кондиционеры или насосы. Важно оценить, какие нагрузки будут подключены, чтобы не допустить ложных срабатываний или, наоборот, обеспечить надежную защиту.
