Перед нанесением лакокрасочного покрытия на металл важно устранить очаги коррозии. Даже мелкие следы ржавчины под краской со временем приводят к разрушению покрытия и повторному окислению металла. Для остановки этого процесса применяется преобразователь ржавчины – химическое средство, вступающее в реакцию с оксидом железа и превращающее его в стабильное соединение, не препятствующее дальнейшей отделке.
Наиболее распространённые составы содержат ортофосфорную кислоту или танин. Они не просто очищают поверхность, а создают пассивирующий слой. Для достижения эффекта требуется соблюдение точной последовательности действий: очистка металла от рыхлой ржавчины, обезжиривание, равномерное нанесение преобразователя, выдержка заданного времени и последующее удаление остатков состава. Нарушение одного из этих этапов снижает адгезию краски и сокращает срок службы покрытия.
Перед применением необходимо учитывать тип металла, толщину слоя коррозии и условия эксплуатации изделия. Для тонких листов подходят менее агрессивные составы, в то время как для сильно повреждённых участков используют концентраты с усиленной формулой. Использование преобразователя без последующей грунтовки допустимо лишь в редких случаях, когда это указано в технической документации конкретного средства.
Обработка должна проводиться при температуре от +10 до +30 °C и влажности не выше 70%. Несоблюдение этих параметров замедляет химическую реакцию и увеличивает риск образования непрочного слоя. После высыхания преобразованной поверхности важно не затягивать с покраской: промедление более 24 часов снижает защитные свойства плёнки.
Как определить, подходит ли преобразователь ржавчины для конкретного типа металла

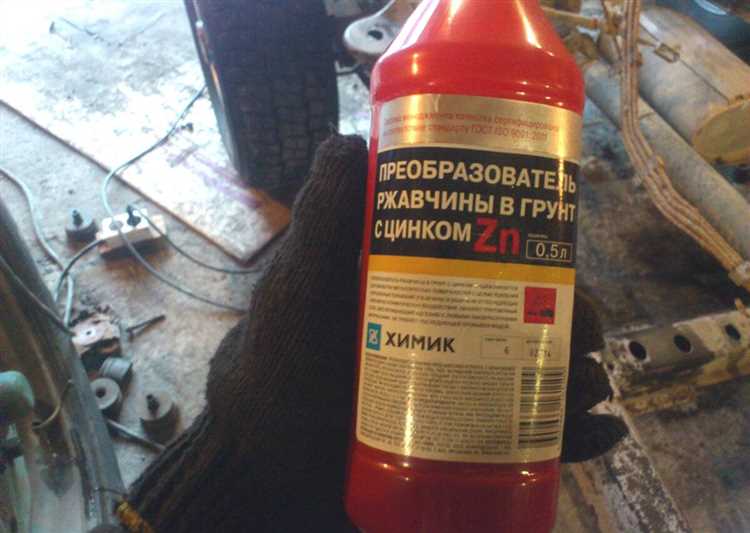

Перед применением преобразователя ржавчины необходимо установить тип металла, на который он будет нанесён. Наиболее распространённые материалы – углеродистая сталь, оцинкованная сталь, алюминий и чугун. Преобразователи, содержащие ортофосфорную кислоту, хорошо взаимодействуют с углеродистой сталью, образуя защитный слой фосфатов железа. Однако для оцинкованных поверхностей они могут быть слишком агрессивными и вызывать разрушение цинкового покрытия.
Если речь идёт об алюминии, большинство кислотных преобразователей не подходят, так как вызывают коррозию самого металла. В этом случае требуется нейтральный состав на полимерной или таниновой основе. Чугунные детали также требуют осторожности: высокая пористость металла может приводить к неравномерному проникновению состава и образованию слабых участков.
Для проверки совместимости перед нанесением следует:
- Изучить состав средства: кислотные подходят для стали и чугуна, нейтральные – для цветных металлов.
- Провести тест на малозаметном участке: нанести средство, выждать рекомендованное время и оценить изменение цвета, структуры поверхности, отсутствие побочных реакций.
- Проверить документацию производителя: надписи типа «suitable for ferrous metals» указывают на ограничение использования только для железосодержащих сплавов.
Не стоит использовать универсальные средства без предварительного тестирования. Особенно это критично при работе с конструкциями, подвергающимися механическим и атмосферным нагрузкам.
Как правильно подготовить поверхность перед нанесением преобразователя

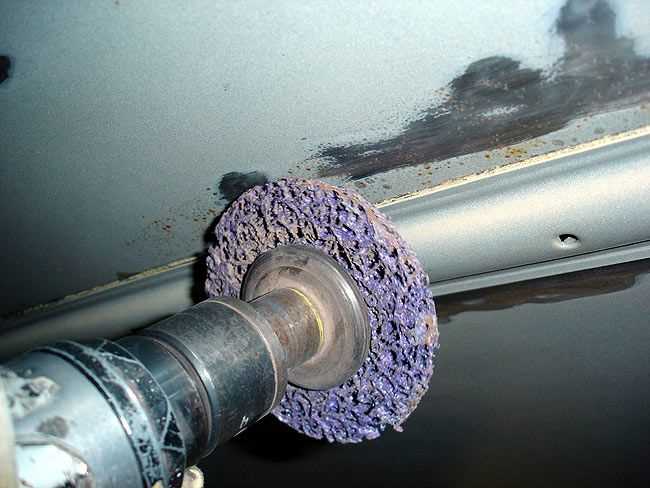

Удалить рыхлую ржавчину необходимо механическим способом – щеткой по металлу, шлифовальной насадкой на дрель или наждачной бумагой зернистостью P80–P120. Поверхность должна быть очищена до плотного металлического основания с минимальными остатками окислов.
После механической очистки поверхность следует тщательно обезжирить. Используется уайт-спирит, ацетон или специальный обезжириватель. Раствор наносят безворсовой салфеткой, двигаясь в одном направлении. Категорически не рекомендуется использовать воду или мыльные растворы – они оставляют невидимую пленку и повышают риск отслаивания покрытия.
Температура металла при подготовке должна быть в пределах от +10 до +30 °C. При более низких температурах возможна конденсация влаги, что сведёт на нет последующий эффект преобразования.
Поверхность должна быть сухой. Перед обработкой убедитесь в отсутствии влаги в порах металла – особенно это важно при работе с пористыми или рельефными участками. В случае сомнений – подсушите строительным феном.
Пыль, абразив и остатки старой краски необходимо удалить пылесосом или продувкой сжатым воздухом. Оставшиеся частицы помешают проникновению преобразователя в микротрещины и капилляры металла.
Не допускается контакт подготовленной поверхности с руками – жир оставляет следы, которые ухудшают адгезию.
Контрольный этап – визуальный осмотр: металл должен иметь матовую текстуру без бликов, следов жира и налета. Только при соблюдении этих условий можно переходить к нанесению преобразователя.
В каком порядке удалять рыхлую ржавчину и наносить преобразователь
Сначала необходимо удалить все слои рыхлой ржавчины, которые отслаиваются от металла. Для этого используется металлическая щетка, абразивный круг или наждачная бумага с зернистостью P60–P80. Обрабатывать участок нужно до тех пор, пока не останется только плотная, крепко сцепленная с поверхностью коррозия.
После механической обработки важно очистить металл от пыли и остатков абразива. Поверхность вытирается сухой тканью, затем обезжиривается ацетоном или уайт-спиритом. Нельзя использовать воду или водные растворы – это ускорит повторное окисление.

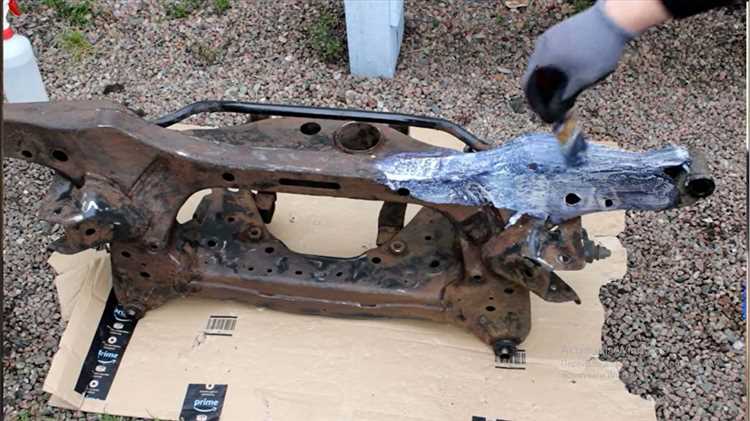

Преобразователь наносят только на сухую и обезжиренную поверхность. Состав распределяется кистью или распылителем тонким равномерным слоем. Не следует допускать потёков. Время реакции указано на упаковке и зависит от конкретного продукта – от 15 минут до нескольких часов. В этот период участок нельзя трогать или подвергать воздействию влаги.
Когда реакция завершится и поверхность потемнеет (обычно цвет меняется на тёмно-серый или чёрный), остатки состава можно удалить, если это требует инструкция. Затем участок готов к грунтованию и покраске.
Сколько времени выдерживать преобразователь перед следующими этапами
Время выдержки зависит от состава конкретного преобразователя. Средние значения:
- Преобразователи на основе ортофосфорной кислоты требуют 30–60 минут до образования прочной защитной пленки. Поверхность должна стать тёмно-серой или чёрной.
- Составы с танинами и ингибиторами коррозии стабилизируются дольше – от 2 до 4 часов, особенно при температуре ниже +15 °C.
- Аэрозольные продукты высыхают за 15–30 минут, но окончательное связывание компонентов наступает через 1–2 часа.
После выдержки важно удалить непрореагировавшие остатки. Для жидких составов используется чистая ветошь или слегка влажная губка. Сухой налёт можно устранить щёткой с мягким ворсом.
Перед нанесением грунтовки или краски поверхность должна быть полностью сухой. Проверка – провести рукой: отсутствие липкости и следов – признак готовности. Нарушение временных интервалов снижает адгезию и может вызвать отслаивание покрытия.
Температура окружающей среды влияет на время реакции. При +20–25 °C процесс проходит быстрее, при +10 °C и ниже – замедляется вдвое. Учитывать нужно также влажность: при превышении 80 % желательно увеличить выдержку на 30–40 %.
Какие ошибки при нанесении ухудшают адгезию краски
Неполное удаление рыхлой ржавчины – одна из частых причин плохого сцепления. Преобразователь не удаляет окалину и отслаивающиеся слои. Их необходимо счищать механически до плотного металла или прочно держащейся ржавчины перед нанесением средства.
Слишком толстый слой преобразователя создаёт хрупкую плёнку, которая отслаивается вместе с краской. Рекомендуемая толщина – не более 30–50 мкм. Наносить нужно тонко, без потёков, кистью или распылением с равномерным распределением.
Нарушение времени высыхания – нанесение краски до полного высыхания преобразователя приводит к отслаиванию. Время сушки зависит от температуры и влажности, но обычно составляет 12–24 часа. Преждевременное перекрытие краской блокирует химическую реакцию и нарушает сцепление.
Остатки реакционных продуктов – после высыхания преобразователя может образоваться порошкообразный налёт. Его необходимо удалять сухой тканью или мягкой щёткой. Этот слой ухудшает адгезию, особенно при использовании грунтовок на эпоксидной или полиуретановой основе.
Нанесение на загрязнённую поверхность – наличие масла, силикона, пыли снижает контакт преобразователя с металлом. Обезжиривание проводится до и после механической очистки. Используются составы без остаточной плёнки, например, на основе изопропанола.
Игнорирование рекомендаций производителя – разные преобразователи рассчитаны под определённые системы окраски. Несовместимость может привести к отторжению грунта. Всегда проверяйте, подходит ли средство под выбранный тип краски: алкидную, акриловую, эпоксидную.
Как совместимость преобразователя влияет на выбор грунта и краски
Преобразователь ржавчины содержит химические компоненты, которые взаимодействуют с поверхностью металла и оставляют слой, способствующий защите от коррозии. Выбор грунта и краски должен учитывать эти особенности, чтобы обеспечить надежное сцепление и долговечность покрытия.
- Тип преобразователя и основа грунта:
- Фосфатные преобразователи ржавчины образуют слой фосфата железа, который хорошо взаимодействует с эпоксидными и полиуретановыми грунтами.
- Таниновые преобразователи создают органический слой, требующий акриловые или алкидные грунты для оптимального сцепления.
- Совместимость с растворителями:
- Если преобразователь содержит водные компоненты, грунт должен быть адаптирован под водную основу или иметь отличную адгезию к влажным поверхностям.
- Растворители в краске не должны растворять или разрушать преобразователь – это может привести к отслоению покрытия.
- Толщина и пористость образованного слоя:
- Преобразователь увеличивает шероховатость поверхности, что улучшает механическое сцепление грунта.
- Грунт должен иметь хорошую проникающую способность и способность к заполнению микрополостей для равномерного покрытия.
- Температурные режимы сушки и эксплуатации:
- Преобразователи и грунты должны выдерживать одинаковые температурные условия при сушке и эксплуатации без нарушения адгезии.
- Рекомендуется использовать системы, проверенные производителем преобразователя для конкретных условий применения.
Выбор краски определяется свойствами грунта и остаточным химическим составом преобразователя. При использовании двухкомпонентных полиуретановых или эпоксидных красок важно следовать рекомендациям по системе нанесения, чтобы избежать химических конфликтов, вызывающих пузырение или шелушение покрытия.
Перед нанесением грунта следует убедиться в полном высыхании преобразователя и отсутствии липкости на поверхности. В противном случае сцепление краски ухудшится, что снизит срок службы покрытия.
Когда требуется повторная обработка преобразователем перед покраской
Повторная обработка преобразователем ржавчины необходима при обнаружении свежих очагов коррозии, появившихся после первого нанесения. Если спустя время на поверхности возникли новые ржавые пятна или первые слои начали шелушиться, следует провести повторную обработку.
Также повторное нанесение требуется, если после высыхания первого слоя преобразователь не создал однородного покрытия, что проявляется пятнами с остатками активной ржавчины. В таких зонах химическая реакция с оксидом железа недостаточна, и требуется дополнительное нанесение средства с обязательным выдерживанием указанного производителем времени.
При толщине слоя ржавчины более 0,5 мм или при рыхлой структуре коррозионных отложений повторное нанесение обеспечивает полное преобразование ржавчины в стабильное соединение, предотвращая дальнейшее разрушение металла под краской.
Если поверхность обрабатывается в условиях повышенной влажности или после сильного загрязнения (масла, грязь, соли), повторная обработка помогает гарантировать адгезию и защиту, так как эти факторы снижают эффективность первого слоя.
Время между нанесениями должно строго соответствовать инструкции: обычно повторная обработка проводится спустя 30–60 минут после высыхания первого слоя. Недопустимо превышать рекомендуемый интервал, чтобы избежать образования пленок, препятствующих проникновению активных компонентов преобразователя.
Перед повторной обработкой поверхность необходимо очистить от пыли и ослабленных частиц, чтобы обеспечить плотное сцепление с металлом и равномерное действие преобразователя.
Вопрос-ответ:
Как подготовить поверхность перед нанесением преобразователя ржавчины?
Перед обработкой нужно очистить металл от грязи, пыли и старой краски. Желательно использовать щетку или абразивную губку, чтобы удалить рыхлую ржавчину. Поверхность должна быть сухой и обезжиренной — это поможет преобразователю работать лучше и дольше. Если на детали есть сильные отложения ржавчины, стоит их сначала убрать механическим способом.
Сколько времени должен выдерживаться преобразователь ржавчины перед покраской?
Время выдержки зависит от конкретного средства, но обычно процесс занимает от 15 минут до нескольких часов. За это время преобразователь вступает в химическую реакцию с ржавчиной, превращая её в плотное покрытие. После высыхания поверхность становится пригодной для нанесения грунтовки и краски. Лучше уточнить время на упаковке продукта и следовать инструкции производителя.
Можно ли наносить преобразователь ржавчины на влажную или холодную поверхность?
Наносить преобразователь на влажную или холодную поверхность нежелательно. Влага мешает средству проникать в ржавчину и может снизить качество преобразования. Оптимальная температура обычно указана в инструкции и составляет примерно +10–+30 °C. Также металл должен быть сухим, чтобы не было препятствий для химической реакции.
Какие ошибки чаще всего допускают при использовании преобразователя ржавчины?
Частые ошибки — это нанесение на сильно загрязнённую или влажную поверхность, использование без предварительной очистки от рыхлой ржавчины и несоблюдение времени выдержки. Иногда слой слишком тонкий или наоборот слишком толстый, что влияет на качество защиты. Также неправильно подобранный преобразователь для типа металла или коррозии снижает результат. Важно внимательно следовать инструкции и соблюдать порядок действий.
Загрузка...
