Гильзы в плитах перекрытия служат для организации инженерных проходов через бетонные конструкции. Их основная задача – обеспечить безопасное и точное размещение коммуникаций без последующего разрушения плит. Чаще всего через гильзы проводят кабели, трубы систем отопления, водоснабжения, вентиляции и слаботочные линии.
Гильзы позволяют избежать нарушений целостности конструкции, возникающих при бурении отверстий после монтажа плит. Такие нарушения могут привести к ослаблению несущей способности перекрытия. Использование гильз обеспечивает сохранение проектной прочности и упрощает трассировку коммуникаций по зданию.
Рекомендуется устанавливать гильзы на этапе заводского изготовления плит либо в процессе монолитного бетонирования. Диаметр гильзы должен превышать наружный диаметр прокладываемой трубы или кабельной трассы не менее чем на 10–20 мм для компенсации температурных и монтажных допусков. Материал – оцинкованная сталь, ПВХ или гофрированная труба – подбирается в зависимости от типа коммуникаций и условий эксплуатации.
Для точного размещения гильз необходимо учитывать проектную нагрузку на перекрытие, расположение несущих и ненесущих элементов, а также пожарные и звукоизоляционные требования. Ошибки на этом этапе могут привести к конфликтам с другими инженерными системами и потребовать дорогостоящей доработки уже после заливки плит.
Зачем прокладывать гильзы в монолитных плитах при строительстве
Гильзы в монолитных плитах необходимы для последующего монтажа инженерных систем без нарушения конструкции перекрытия. При отсутствии гильз любые отверстия приходится бурить или вырезать, что снижает прочность бетона и может повредить арматуру.
На этапе армирования гильзы размещают в точках пересечения будущих коммуникаций с плитой: водоснабжение, канализация, вентиляция, электрика. Размер гильзы должен превышать диаметр трубы или кабеля минимум на 20–30 мм, чтобы учесть термическое расширение и компенсировать отклонения при монтаже.
Особое внимание требуется при прокладке гильз в стенах с повышенной нагрузкой или рядом с несущими элементами. Расположение согласуется с проектом и армированием, чтобы не ослабить рабочие стержни.
Гильзы изготавливаются из ПВХ, ПНД или оцинкованной стали. Пластиковые подходят для слаботочных систем и электропроводки, металлические – для труб отопления или водоснабжения. Материал выбирается в зависимости от среды, нагрузки и требований пожарной безопасности.
Важно обеспечить плотное примыкание гильз к опалубке и герметичность, чтобы избежать протечек бетона и сохранить заданную форму прохода. После бетонирования гильзы остаются в теле плиты, обеспечивая безопасное и точное прохождение коммуникаций без риска деформаций или повреждений.
Роль гильз в обеспечении прохода инженерных коммуникаций
Гильзы в плитах перекрытия необходимы для точной прокладки инженерных коммуникаций без нарушения несущих свойств конструкции. Они формируют зазор, позволяющий проводить трубы, кабели и воздуховоды через железобетонные элементы без последующего бурения или штробления, что снижает риск повреждения арматуры.
- Диаметр гильзы подбирается с учётом внешнего диаметра коммуникации и толщины слоя изоляции. Оптимальный зазор между гильзой и трубопроводом – 10–30 мм для возможности последующей герметизации.
- Материал гильзы зависит от типа коммуникации. Для электрики применяют пластиковые гильзы, для водоснабжения и отопления – металлические (сталь, оцинковка).
- При проектировании вентиляции предусматриваются гильзы большого диаметра (от 100 мм), чтобы избежать деформации воздуховодов и обеспечить необходимый воздушный поток.
- Гильзы должны устанавливаться строго по проекту с учётом координат выхода коммуникаций. Допустимое отклонение – не более 10 мм по горизонтали и 5 мм по вертикали.

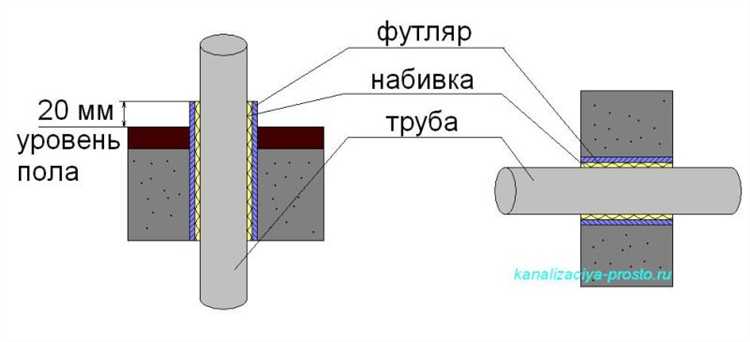

- При проходе через перекрытие труб с горячим теплоносителем гильзы заполняются термостойкими компенсирующими материалами (например, минеральной ватой), чтобы исключить теплопередачу к бетонной массе и снизить температурные напряжения.

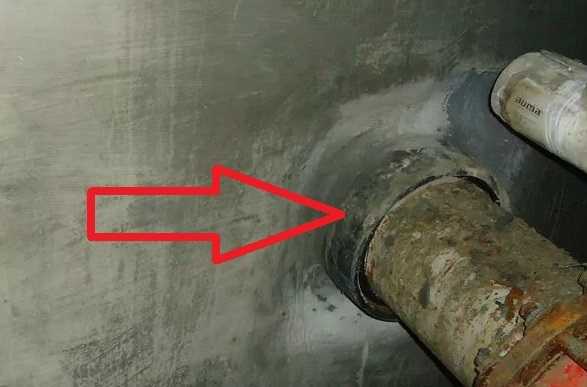

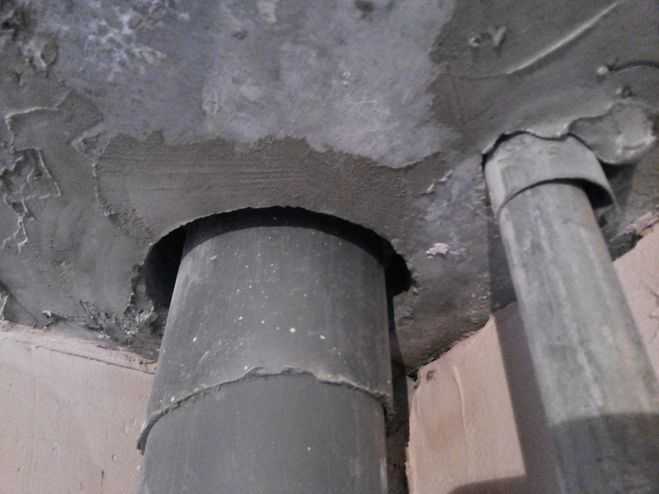

- Гильзы обеспечивают сохранение огнестойкости перекрытия. После прокладки коммуникаций проем заполняется огнестойкими герметиками или цементными растворами с добавками.
Монтаж гильз выполняется до заливки бетона. После установки они фиксируются к арматуре с помощью проволоки или пластиковых фиксаторов, предотвращающих смещение в процессе бетонирования. Использование гильз значительно сокращает время и трудозатраты при монтаже инженерных систем, исключая необходимость демонтажа части перекрытия на стадии отделки.
Как гильзы предотвращают повреждение арматуры при сверлении
Сверление отверстий в железобетонных плитах перекрытия без заранее установленных гильз сопряжено с риском пересечения арматурных стержней. При попадании бура в арматуру происходит не только повреждение защитного слоя бетона, но и нарушение прочностной схемы плиты. Особенно это критично в предварительно напряжённых конструкциях, где даже частичное ослабление арматуры приводит к перераспределению усилий и снижению несущей способности.
Установка гильз на стадии бетонирования позволяет точно задать места будущих проходов. При этом гильзы располагают с учётом расположения арматурных каркасов, что исключает необходимость сверления в зоне арматурных сеток. Использование гильз диаметром от 40 до 160 мм обеспечивает достаточное пространство для прокладки инженерных коммуникаций без риска механического воздействия на арматуру.
Рекомендация: перед проектированием гильз необходимо учитывать шаг арматурной сетки и тип армирования. Оптимальным считается размещение гильз между нижним и верхним слоями арматуры, с минимальным зазором 30 мм от ближайших стержней. Это гарантирует сохранность силовой арматуры при последующем устройстве отверстий.
Важно: при отсутствии гильз любые попытки сверлить плиту должны сопровождаться использованием арматурных сканеров. Однако даже при применении современных радаров невозможно достичь 100% точности, что делает применение гильз наиболее надёжным способом защиты арматуры.
Материалы гильз: сравнительный обзор и области применения
Выбор материала гильз в плитах перекрытия напрямую влияет на огнестойкость, звукоизоляцию и долговечность инженерных систем. Наиболее распространены следующие виды гильз:

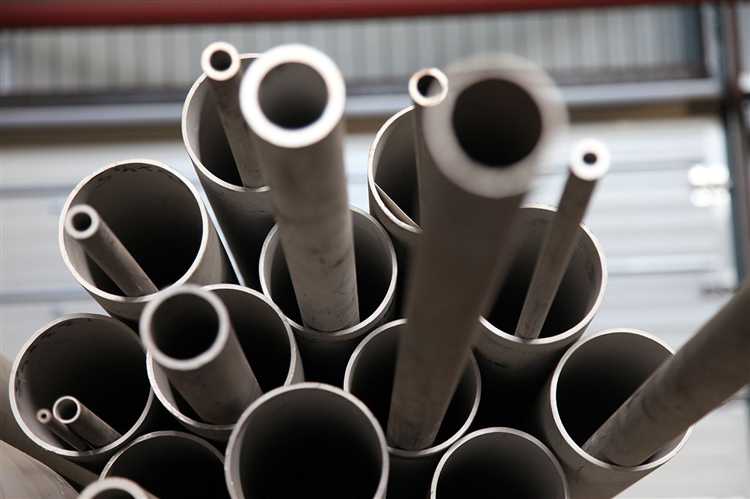

- Металлические гильзы (сталь, оцинкованная сталь, нержавеющая сталь)
- Стальная гильза используется для защиты кабелей и труб от механических повреждений в зонах высокой нагрузки. Необходима антикоррозионная обработка.
- Оцинкованная сталь обеспечивает базовую коррозионную стойкость. Применяется в жилых и офисных зданиях без агрессивных сред.
- Нержавеющая сталь (марки AISI 304, 316) используется в условиях повышенной влажности, химически агрессивных сред, пищевых и медицинских объектах.
- Пластиковые гильзы (ПВХ, ПНД, полипропилен)
- ПВХ-гильзы устойчивы к большинству бытовых химикатов, используются в электромонтажных работах. Температурный диапазон эксплуатации: от –15 до +60 °C.
- ПНД-гильзы обладают высокой гибкостью и прочностью при изгибе. Применяются при проходе водопровода и канализации.
- Полипропилен устойчив к температуре до +90 °C, подходит для горячего водоснабжения и отопления. Не горюч, но разрушается под УФ-излучением.
- Асбестоцементные гильзы
- Применяются преимущественно в промышленном строительстве. Обладают высокой термостойкостью и низкой стоимостью.
- Не рекомендуются к применению в жилом строительстве из-за потенциальной опасности выделения асбестовой пыли.
- Гильзы из композитных материалов
- Углепластик и стеклопластик применяются в условиях высоких нагрузок и агрессивных сред. Не подвержены коррозии и воздействию УФ.
- Используются в энергетике, транспорте, химической промышленности. Цена выше средней, монтаж требует специальных инструментов.
При выборе материала учитываются конкретные условия эксплуатации: наличие влаги, температурный режим, тип перекрытия и вид инженерных систем. Нарушение совместимости материала гильзы и среды эксплуатации приводит к ускоренному износу или поломке коммуникаций.
Правила установки гильз в плитах с учётом проектных нагрузок
При размещении гильз в плитах перекрытия необходимо учитывать расчётную несущую способность конструкции. Нарушение распределения усилий в теле плиты может привести к локальным деформациям и снижению прочности перекрытия. Гильзы запрещается устанавливать в зонах максимального изгибающего момента, как правило, это средняя треть пролёта для многопролётных плит и центр для однопролётных элементов.
Минимальное расстояние от края гильзы до ближайшего края плиты должно составлять не менее 100 мм при условии толщины плиты от 200 мм. Для плит меньшей толщины расстояние должно быть увеличено до 1,5 толщины гильзы. Не допускается установка гильз в местах примыкания ригелей, колонн и стен без пересмотра схемы армирования.
Диаметр гильзы не должен превышать 1/3 толщины плиты. При необходимости прокладки инженерных коммуникаций через плиту с большим диаметром отверстия используется локальное усиление: добавление продольной и поперечной арматуры, применение стальных обойм или монолитных участков с повышенной маркой бетона (не ниже B30).
Каждая гильза должна быть учтена в проектной документации. Дополнительное армирование проектируется индивидуально, с учётом конкретных нагрузок на участок перекрытия, включая временные, постоянные и динамические воздействия. Использование типовых решений без привязки к реальным нагрузкам запрещается.
После установки гильзы необходимо обеспечить надёжную защиту арматуры в зоне выемки: минимальный защитный слой бетона – 25 мм. При нарушении слоя требуется восстановление с применением ремонтных составов, совместимых по модулю упругости и адгезии с основным бетоном плиты.
Ошибки при монтаже гильз и их последствия для конструкции
Неправильный монтаж гильз в плитах перекрытия ведёт к снижению несущей способности и ухудшению эксплуатационных характеристик конструкции. Основные ошибки включают смещение оси гильзы относительно проектного положения, неплотное прилегание к бетонному основанию и нарушение герметичности.
Смещение гильзы более чем на 10 мм от проектной отметки приводит к неправильному расположению коммуникаций, что вызывает локальные напряжения и трещины в бетоне. В местах с нарушенным прилеганием возникает пустотелость, снижающая адгезию и создающая зоны повышенной коррозии арматуры.
Отсутствие герметизации гильзы ведёт к проникновению влаги и агрессивных сред внутрь конструкции, что ускоряет разрушение бетона и коррозию металлических элементов. Особенно критично это для плит с высокой нагрузкой и в агрессивных условиях эксплуатации, таких как подвалы и паркинги.
Для предотвращения данных дефектов рекомендуется использовать шаблоны и монтажные оправки, обеспечивающие точное позиционирование гильз. Обязательно контроль размеров и плотности прилегания с помощью измерительных инструментов. Герметизация должна выполняться специальными составами, устойчивыми к химическому и температурному воздействию.
Своевременный контроль качества монтажа снижает риск возникновения трещин более чем на 30% и продлевает срок службы перекрытия на десятки лет.
Вопрос-ответ:
Для чего используются гильзы в плитах перекрытия?
Гильзы служат как специальные вставки в плитах перекрытия, позволяющие прокладывать коммуникации и арматуру без повреждения бетонной конструкции. Они создают проходы для труб и проводов, сохраняя целостность и прочность плиты.
Как гильзы влияют на долговечность плит перекрытия?
Гильзы предотвращают образование трещин и других дефектов вокруг проходящих коммуникаций. Благодаря их использованию нагрузка распределяется равномерно, что снижает риск разрушения бетона в местах прохода труб и кабелей, тем самым продлевая срок службы плиты.
Какие материалы применяются для изготовления гильз в строительстве плит перекрытия?
Гильзы изготавливают из пластика, металла или специальных композитных материалов. Выбор зависит от условий эксплуатации и типа коммуникаций: пластиковые гильзы легче и дешевле, металлические — прочнее и устойчивее к механическим воздействиям.
Можно ли самостоятельно установить гильзы при монтаже плит перекрытия?
Установка гильз требует точного соблюдения проектных решений и строительных норм. Обычно их монтируют на этапе заливки бетона, чтобы обеспечить правильное положение и надежное закрепление. Самостоятельное вмешательство без опыта может привести к нарушению конструкции и снижению ее надежности.
Как определяется место установки гильз в плитах перекрытия?
Место установки гильз выбирается согласно проектной документации с учетом расположения инженерных систем и несущей способности плиты. Планирование проводится до начала заливки бетона, чтобы обеспечить свободный проход коммуникаций и не повредить конструкцию.
Для чего устанавливают гильзы в плитах перекрытия?
Гильзы в плитах перекрытия служат для создания технологических каналов, через которые можно провести коммуникации — электропровода, трубы для отопления, водоснабжения или вентиляции. Они облегчают монтаж инженерных систем, не повреждая конструкцию плиты, и обеспечивают возможность ремонта или замены коммуникаций без разрушения железобетона.
