Импеллер – это рабочее колесо, входящее в конструкцию центробежных насосов, турбин, компрессоров и водометных движителей. Его задача – передача энергии потоку жидкости или газа через вращательное движение. Конструкция включает лопасти, закреплённые на диске или ступице, которые создают центробежную силу при вращении.
Чаще всего импеллер изготавливается из нержавеющей стали, бронзы, полимеров или резины – в зависимости от типа жидкости и условий эксплуатации. Металлические модели применяются в промышленных насосах и морских системах, резиновые – в малогабаритных двигателях и перекачивающих механизмах с мягким стартом. Диаметр импеллера и геометрия лопастей подбираются под параметры давления, производительности и типа перекачиваемой среды.
На фото импеллер может выглядеть как симметричная многолопастная деталь с центральным отверстием под вал. В резиновых моделях лопасти часто имеют закруглённые края и могут быть эластичными – это снижает износ при контакте с абразивами или при сухом ходе. В металлических вариантах геометрия более строгая: лопасти отформованы под заданный угол, определяющий производительность насоса.
Перед выбором импеллера необходимо учитывать совместимость с рабочим агрегатом, материал изготовления, температурный диапазон и тип рабочей среды. Использование неподходящего типа может привести к снижению давления, кавитации или выходу оборудования из строя. Особенно важно контролировать износ лопастей и своевременно заменять элемент при первых признаках деформации или трещин.
Импеллер: что это такое и как он выглядит на фото

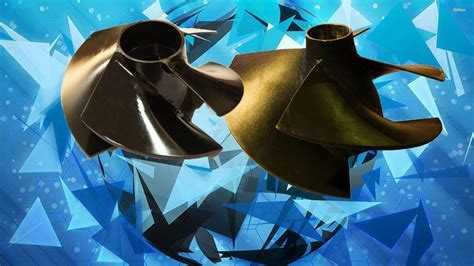

Форма и материал импеллера зависят от области применения. В водомётах для катеров и гидроциклов чаще используется алюминий или нержавеющая сталь. В перекачивающих насосах применяют резиновые или пластиковые модели. Количество лопастей варьируется от 3 до 12, они могут быть прямыми, загнутыми вперёд или назад.
На фото импеллер выглядит как округлая деталь с радиально расположенными лопастями. Варианты исполнения могут отличаться по диаметру, углу наклона лопастей и типу крепления. Изношенные или повреждённые элементы визуально заметны по трещинам, деформации и следам коррозии.
При выборе важно учитывать диаметр, шаг и количество лопастей. Для турбинного оборудования требуется точное совпадение параметров с технической документацией. Установка неподходящей модели снижает производительность и увеличивает износ.
Фото импеллеров обычно размещаются в технических каталогах производителей. На них хорошо видны геометрия лопастей, особенности крепления и материал исполнения. Такие изображения помогают точно сопоставить требуемую модель с реальной деталью.
Для чего используется импеллер в насосах и турбинах
В турбинах импеллер действует наоборот: принимает энергию потока жидкости или газа и преобразует её в вращательное движение вала. Это применяется, например, в гидротурбинах, где через импеллер передаётся сила напора воды для выработки электроэнергии.
При выборе импеллера важно учитывать его геометрию, материал изготовления и рабочую среду. Для химически агрессивных жидкостей применяют конструкции из нержавеющей стали или композитов. В высоконапорных системах используют закрытые импеллеры с лопатками, обеспечивающими минимальные гидравлические потери.
Неправильно подобранная форма или диаметр импеллера могут привести к кавитации, вибрации или снижению производительности. Поэтому расчёты проводятся с учётом плотности жидкости, вязкости, температуры и требуемого напора. В многоступенчатых насосах устанавливаются несколько импеллеров для последовательного увеличения давления.
Как устроен импеллер и из каких материалов его изготавливают
Импеллер представляет собой рабочее колесо с лопастями, предназначенное для создания потока жидкости или газа. Его конструкция зависит от конкретной области применения – в судовых, авиационных, насосных и турбинных системах используются разные типы импеллеров. Основные элементы: ступица, на которую крепятся лопасти, и сами лопасти, изогнутые под углом для создания нужного давления и скорости потока.
В насосах чаще всего применяются центробежные импеллеры с радиальными или смешанными лопастями. Их количество, угол наклона и форма подбираются с учётом вязкости среды, частоты вращения и требуемой производительности. В водомётных системах, например, используют осевые импеллеры, где поток направлен вдоль оси вращения, а не радиально.
Для изготовления применяются различные материалы. Нержавеющая сталь используется в агрессивных средах благодаря устойчивости к коррозии. Бронза – в морской воде, где требуется стойкость к кавитации. Чугун подходит для работы с загрязнённой или абразивной жидкостью. Пластик и композиты применяются при низких нагрузках и температурных ограничениях, например, в бытовых устройствах и аквариумных помпах.
В условиях высоких оборотов и температур применяются титановые сплавы или армированные полимеры. Их выбирают при строгих требованиях к весу и механической прочности. При выборе материала учитываются не только рабочие характеристики, но и стоимость изготовления, срок службы и возможность ремонта.
Разновидности импеллеров по форме и числу лопастей
Импеллеры классифицируются по количеству лопастей: конструкции с 2-3 лопастями обычно применяются для создания сильного импульсного потока, а модели с 4-6 лопастями обеспечивают стабильное равномерное распределение энергии жидкости.
Форма лопастей влияет на характер потока: прямые лопасти создают равномерное давление, в то время как лопасти с закругленным краем способствуют снижению турбулентных потерь и уменьшению износа оборудования.
Толщина и кривизна лопастей напрямую зависят от требуемой мощности и режима работы: тонкие лопасти оптимальны для высокоскоростных потоков, а массивные конструкции предпочитают при работе с вязкими или абразивными средами.
Оптимизация угла наклона лопастей позволяет добиться максимального КПД: изменения угла на несколько градусов могут существенно повысить эффективность насоса при конкретных условиях эксплуатации.
Выбор формы и числа лопастей определяется расчетными параметрами потока, что позволяет сбалансировать динамику жидкости и долговечность конструкции. Практические рекомендации включают проведение гидродинамического моделирования и испытаний прототипов для определения наилучшего варианта именно для конкретного технологического процесса.
Чем отличается закрытый импеллер от открытого
Закрытый импеллер имеет крышки с обеих сторон лопастей, что увеличивает его гидравлическую нагрузку и позволяет работать с большими напорами. Такая конструкция снижает утечки по торцам и повышает КПД на стабильных режимах.
- Закрытые модели чаще применяются в центробежных насосах для чистых или слабозагрязнённых жидкостей.
- Они чувствительны к абразиву и требуют более чистых условий эксплуатации.
- Обслуживание сложнее: демонтаж требует времени, возможен быстрый износ при нарушении зазоров.
Открытый импеллер не имеет боковых крышек, лопасти закреплены только на ступице. Его чаще используют в системах с загрязнёнными, вязкими или абразивными средами.
- Конструкция проще, доступнее в обслуживании, легко очищается от засоров.
- Меньше чувствительность к размеру твёрдых включений.
- Характерен более низкий КПД по сравнению с закрытым вариантом.
Выбор между закрытым и открытым импеллером зависит от состава перекачиваемой среды, допустимого износа, требований к КПД и частоты технического обслуживания.
Как выглядит импеллер: примеры и фото с пояснениями
В центе импеллера находится отверстие для крепления на валу. Лопасти могут быть изогнутыми вперед или назад, плоскими или с выраженным профилем, что влияет на направление и скорость потока.

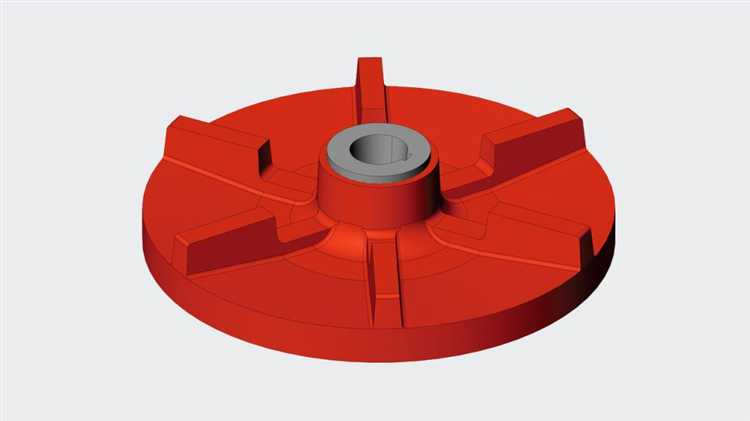

Фото стандартного центробежного импеллера показывает диск с 4-8 лопастями, равномерно распределенными по окружности. Их ширина и длина варьируются в зависимости от требуемой производительности и давления. Лопасти могут иметь гладкую или перфорированную поверхность для улучшения гидравлики.
В лопастных насосах лопасти часто закрыты со стороны потока крышкой, что уменьшает утечки и повышает КПД. В открытых импеллерах лопасти видны полностью, что облегчает очистку и осмотр.
На фото осевого импеллера заметны длинные узкие лопасти, расположенные под небольшим углом к оси вращения. Такой дизайн характерен для вентиляторов и насосов, где требуется высокий объемный поток при невысоком давлении.
Материалы изготовления – нержавеющая сталь, латунь, пластик или композиты. Их выбор отражается в цвете и текстуре поверхности на снимках.
Для определения типа и состояния импеллера на фото обращают внимание на форму лопастей, наличие повреждений, деформаций и коррозии. Это помогает своевременно выявить необходимость замены или ремонта.
Износ импеллера: признаки, причины и фото повреждений
Импеллер подвергается механическому и коррозийному износу при работе в агрессивной среде. Раннее выявление повреждений снижает риск поломок и простоев оборудования.
- Признаки износа:
- Снижение производительности насоса – уменьшение давления и расхода жидкости.
- Необычные вибрации и шумы в зоне рабочего колеса.
- Наличие трещин, сколов или деформаций на лопастях импеллера.
- Коррозионные пятна и следы эрозии на поверхности лопастей.
- Причины повреждений:
- Попадание твердых частиц, вызывающих абразивный износ.
- Работа с агрессивными химическими средами без соответствующего материала импеллера.
- Перегрузка насоса, вызывающая повышенные нагрузки на лопасти.
- Нарушение условий балансировки и установки, приводящее к вибрациям.
- Коррозия из-за недостаточной защиты и эксплуатации в неблагоприятных условиях.
Фото повреждений обычно демонстрируют:
- Сколы и трещины по краям лопастей;
- Изношенную поверхность с нарушенной геометрией;
- Следы коррозионных поражений с изменением цвета металла;
- Деформации лопастей, которые изменяют угол и направление потока.
Рекомендуется регулярно проводить визуальный осмотр и техническое обслуживание, заменять импеллер при выявлении критических дефектов для предотвращения выхода из строя всего узла.
Чем заменить импеллер: совместимость и аналоги
Импеллеры имеют различные формы, размеры и типы крепления, поэтому замена требует точного подбора по параметрам. Основные критерии совместимости – диаметр лопастей, диаметр посадочного отверстия и направление вращения.
Совместимые варианты: импеллеры с одинаковым типом крепления на вал (шпонка, штифт или резьба), аналогичным диаметром и числом лопастей обеспечат стабильную работу без потери производительности. Например, импеллеры для водяных насосов моделей Grundfos серии UPS можно заменить аналогами с теми же габаритами и углом наклона лопастей.
Материал импеллера влияет на долговечность, особенно в агрессивных средах. Пластиковые аналоги подходят для чистой воды, металлические – для масел и растворов с высоким содержанием абразивных частиц.
В случаях, когда точный аналог отсутствует, допустимо использовать универсальные импеллеры с регулируемой посадкой и балансировкой, но они требуют дополнительной проверки работы и герметичности узла.
При замене важно сверять каталожные номера и технические характеристики с заводскими рекомендациями, чтобы исключить несоответствие по нагрузке и оборотам.
Как выбрать импеллер по техническим параметрам оборудования
Выбор импеллера начинается с определения типа оборудования и рабочих условий. Основные параметры – диаметр, число лопастей, материал и угол наклона лопастей.
Диаметр импеллера должен соответствовать номинальной производительности насоса или вентилятора. Превышение диаметра увеличивает расход и давление, но требует более мощного привода. Недостаток диаметра снижает производительность и эффективность.
Число лопастей влияет на гидравлические характеристики и уровень шума. Меньшее число лопастей повышает КПД и снижает энергопотребление, но увеличивает вибрации. Увеличенное число лопастей уменьшает вибрации и шум, но повышает нагрузку на привод.
Материал изготовления выбирается исходя из условий эксплуатации: нержавеющая сталь подходит для агрессивных сред, алюминиевые сплавы – для легких и средней коррозии, пластик – для малонагруженных систем с чистой жидкостью или воздухом.
Угол наклона лопастей определяет направление и скорость потока. Более острый угол повышает давление, но снижает пропускную способность. Оптимальный угол подбирается на основании технических характеристик оборудования и требуемого режима работы.
Важно учитывать совместимость с валом и крепежом, чтобы избежать дисбаланса и износа. При замене рекомендуется ориентироваться на оригинальные размеры и геометрию, указанные в паспорте оборудования.
При выборе импеллера следует учитывать рекомендуемый диапазон оборотов двигателя, чтобы избежать резонансных явлений и преждевременного выхода из строя деталей.
Вопрос-ответ:
Что такое импеллер и для чего он применяется?
Импеллер — это вращающийся элемент в насосах и вентиляторах, который отвечает за перемещение жидкости или газа. Его лопасти создают центробежную силу, за счёт которой жидкость или воздух ускоряется и выходит из устройства с повышенным давлением. В разных техниках импеллеры применяются для перекачки воды, топлива, охлаждающих жидкостей и в других системах.
Как выглядит импеллер на фотографии? Какие у него основные признаки?
На фото импеллер обычно выглядит как круглая деталь с несколькими изогнутыми лопастями, расположенными вокруг центрального отверстия. Лопасти могут быть прямыми или закруглёнными, иногда они немного наклонены, чтобы направлять поток жидкости. Чаще всего импеллер выполнен из металла или прочного пластика, его поверхность может быть гладкой или иметь небольшие ребра для усиления потока.
Какие материалы используются для изготовления импеллеров и почему?
Для производства импеллеров применяются различные материалы — металл, нержавеющая сталь, бронза, пластик и композиты. Выбор материала зависит от условий работы: если среда агрессивная или температура высокая, выбирают коррозионностойкие металлы. Пластик используют для лёгких и менее требовательных к прочности систем. Материал влияет на долговечность и надёжность устройства.
Чем импеллер отличается от крыльчатки или лопасти вентилятора?
Хотя импеллер, крыльчатка и лопасти вентилятора похожи внешне, их функции и устройство отличаются. Импеллер специально сконструирован для создания потока жидкости или газа под давлением в насосах или турбинах, его лопасти обычно загнуты для направления потока. Крыльчатка часто используется для перемещения воздуха в вентиляторах и может иметь другую форму и угол наклона лопастей.
Как определить на фото, что деталь — именно импеллер, а не другой элемент?
Чтобы понять, что на фото изображён импеллер, нужно обратить внимание на наличие множества лопастей, расположенных радиально вокруг центрального отверстия, а также на форму этих лопастей — они обычно изогнуты или наклонены для эффективного перемещения жидкости. Кроме того, импеллер часто имеет круглую форму и вид, характерный для насоса или турбины. Если деталь выглядит как часть механизма для перемещения жидкостей или газов, скорее всего, это импеллер.
