Как из дюймовой резьбы сделать метрическую

Переход от дюймовой резьбы к метрической требует точного определения параметров, поскольку стандартные размеры существенно различаются. Ключевым элементом преобразования является расчет шага резьбы и диаметра по метрической системе на основе дюймовых значений. Например, для резьбы UNC 1/4″ с шагом 20 ниток на дюйм метрический аналог будет иметь диаметр около 6,35 мм, а шаг – 1,27 мм.

При замене важно учитывать не только геометрические параметры, но и механическую прочность соединения. Разница в профиле резьбы (60° у метрической против 55° у дюймовой) влияет на посадку и герметичность. Рекомендуется использовать специализированные формулы для пересчета шага и диаметра, избегая прямых замен без корректировки, чтобы предотвратить износ и поломки.

Совет: перед установкой заменяемых деталей проведите контрольные измерения резьбомером или микрометром, учитывая допуски ISO и ANSI. При невозможности точного подбора, лучше использовать переходные муфты или адаптеры, что повысит надежность конструкции.

Определение основных параметров дюймовой резьбы для конвертации

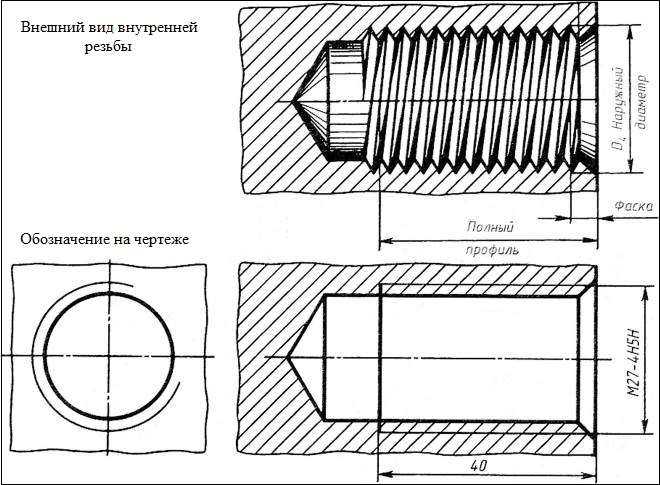

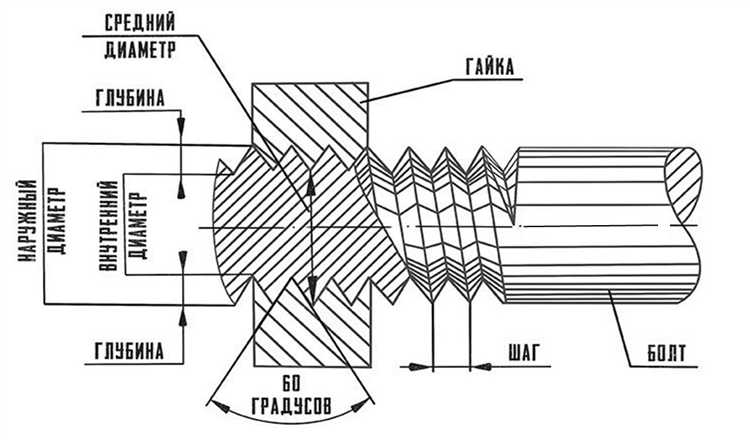

Для точного преобразования дюймовой резьбы в метрическую необходимо сначала измерить диаметр наружной резьбы и шаг. Диаметр определяется как максимальный внешний диаметр винта или болта, обычно выражается в дюймах. Для типичных дюймовых резьб диаметр может варьироваться, например, от 1/8″ до 2″.

Шаг резьбы – расстояние между соседними витками, измеряется в дюймах или как количество ниток на дюйм (TPI – Threads Per Inch). Для конверсии в метрическую систему шаг переводят в миллиметры, используя формулу: шаг (мм) = 25,4 / TPI. Например, резьба с 20 нитками на дюйм имеет шаг 1,27 мм.

Угол профиля резьбы для стандартных дюймовых соединений обычно равен 60°. Этот параметр важен для выбора правильного метрического аналога, так как угол профиля метрических резьб совпадает с дюймовыми.

Глубина резьбы определяется как разница между наружным и внутренним диаметром резьбы. Измерение внутреннего диаметра необходимо для контроля соответствия стандарта и точного подбора метрического аналога.

При конвертации рекомендуется использовать справочные стандарты ISO и ANSI, которые содержат конкретные значения параметров резьбы. Например, резьба UNC 1/4″-20 соответствует шагу 1,27 мм и наружному диаметру около 6,35 мм.

Выбор подходящего метрического аналога дюймовой резьбы

Для точного подбора метрической резьбы, соответствующей дюймовой, необходимо учитывать диаметр и шаг резьбы. Например, стандартная дюймовая резьба UNC 1/4″-20 соответствует приблизительно метрической М6 с шагом 1.0 мм, тогда как дюймовая UNF 1/4″-28 лучше заменить на М6 с мелким шагом 0.75 мм.

При выборе аналога ориентируйтесь не только на внешний диаметр, но и на профиль резьбы. Дюймовые резьбы с шагом 20 или 24 витка на дюйм обычно заменяют стандартным или мелким метрическим шагом. Для больших диаметров 1/2″ и выше предпочтительнее использовать М12 или М14 с соответствующим шагом 1.25 мм или 1.5 мм.

Если точная замена невозможна, выбирайте ближайший меньший диаметр с максимально близким шагом, чтобы обеспечить надежное соединение без риска ослабления крепежа. Важно учитывать, что метрическая резьба отличается профилем угла (60° против 55° у дюймовой), что требует дополнительной проверки совместимости в критичных узлах.

Для нестандартных размеров используйте формулы пересчёта: диаметр в мм = дюйм × 25.4, а шаг определяется как обратная величина витков на дюйм (например, 20 TPI соответствует шагу 1.27 мм). Это позволяет подобрать метрический аналог с точностью до 0.1 мм.

Расчет шага и диаметра при переходе на метрическую резьбу

Для точного перехода с дюймовой резьбы на метрическую необходимо учитывать основные параметры: диаметр и шаг резьбы. В дюймовой системе шаг определяется как количество нитей на дюйм (TPI), а в метрической – расстоянием между витками в миллиметрах.

Первый шаг – определить наружный диаметр дюймовой резьбы в миллиметрах. Для этого умножьте значение диаметра в дюймах на 25,4. Например, резьба 1/2 дюйма соответствует диаметру 12,7 мм.

Далее переведите шаг из TPI в метрическую величину. Шаг в мм равен 25,4, делённому на числу нитей на дюйм. Для 20 TPI шаг будет: 25,4 / 20 = 1,27 мм.

Выбор ближайшей метрической резьбы следует проводить по стандартам ISO, ориентируясь на наиболее близкие значения диаметра и шага. Например, для диаметра 12,7 мм ближе всего метрическая резьба М12 с шагом 1,25 мм.

При замене важно учитывать допуски и посадки, чтобы обеспечить совместимость деталей. Рекомендуется использовать стандартные серии метрической резьбы с проверенными параметрами для сохранения надежности соединения.

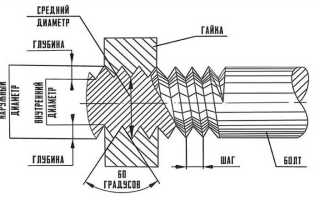

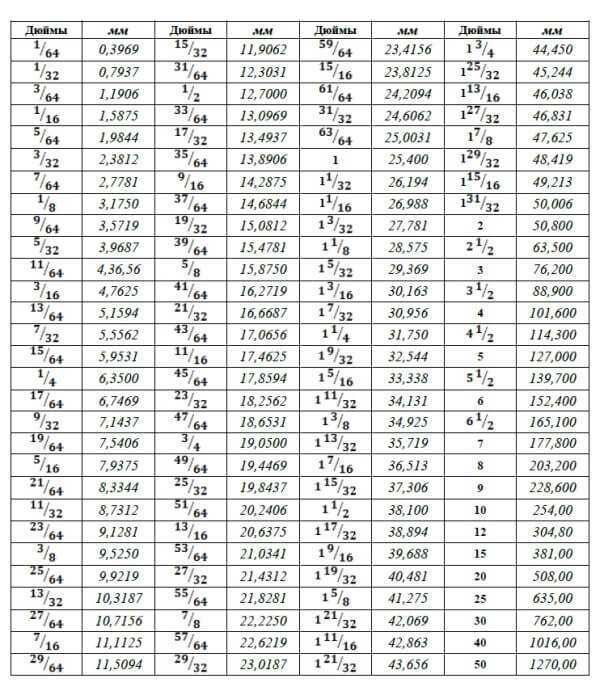

Использование таблиц соответствия дюймовой и метрической резьбы

Таблицы соответствия дюймовой и метрической резьбы содержат точные параметры, позволяющие подобрать взаимозаменяемые резьбовые соединения. Важно ориентироваться на шаг резьбы и диаметр, а не только на внешний размер. Например, дюймовая резьба 1/4″ с шагом 20 нитей на дюйм (TPI) приблизительно соответствует метрической М6×1.0, однако они не полностью взаимозаменяемы из-за различий в профиле резьбы.

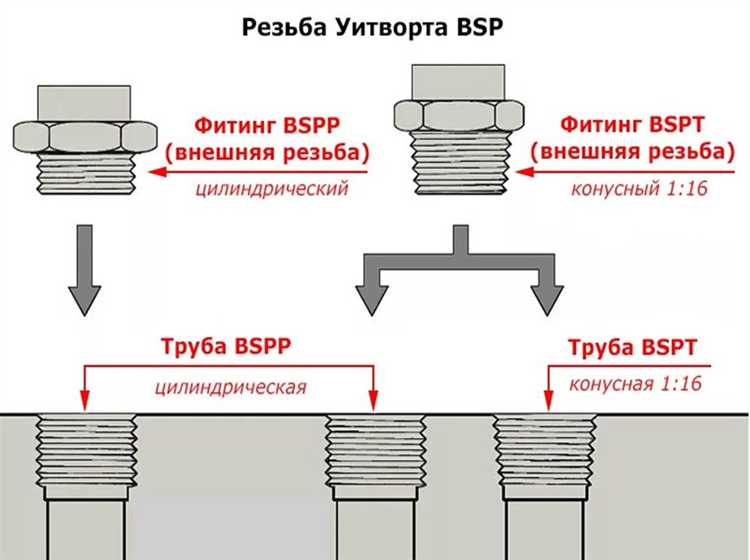

Для выбора корректного аналога необходимо учитывать не только диаметр, но и угол профиля (55° у дюймовой трубной резьбы, 60° у метрической), а также толщину стенки детали и эксплуатационные нагрузки. Таблицы содержат обозначения и параметры, которые позволяют провести сравнение без применения измерительных инструментов, что ускоряет процесс подбора.

При ремонте или замене деталей с дюймовой резьбой на метрическую важно использовать таблицы для проверки совместимости, чтобы избежать протечек или разрушений. Например, резьбы UNC и UNF с крупным и мелким шагом могут иметь метрические аналоги, но не всегда подходят для замены из-за различий в натяге и геометрии.

Рекомендация: всегда сверяйтесь с актуальными таблицами, учитывающими стандарты ISO, ANSI и ГОСТ, особенно при выборе фитингов и крепежа для ответственных конструкций. Это поможет предотвратить ошибочный подбор и повысит надежность соединения.

Практические приемы измерения и проверки резьбы перед преобразованием

Для точного преобразования дюймовой резьбы в метрическую важно обеспечить правильные замеры и диагностику исходной резьбы. Неправильное определение параметров приведет к несовместимости соединений и ускоренному износу.

1. Измерение шага резьбы:

   • Используйте резьбовой калибр или микрометр с делениями 0,01 мм для определения шага.
   • Поверните калибр по резьбе и считайте количество зубцов на фиксированном отрезке длины (например, на 25 мм), затем разделите длину на количество зубцов для точного шага.
   • Для дюймовой резьбы шаг выражается в TPI (число ниток на дюйм), переведите TPI в миллиметры по формуле: 25,4 / TPI.

2. Измерение диаметра резьбы:

   • Внешний диаметр (для наружной резьбы) измеряйте штангенциркулем с точностью до 0,02 мм на нескольких участках, чтобы выявить износ или деформацию.
   • Внутренний диаметр (для внутренней резьбы) измеряется калибрами-пробками или специальными резьбовыми нутромерами.

3. Проверка угла профиля резьбы:

   • Используйте угломеры или профилометры для контроля стандартного угла резьбы: 60° для дюймовой и метрической резьбы.
   • Несоответствие угла говорит о возможных проблемах при сопряжении и требует корректировки либо замены детали.

4. Оценка состояния резьбы:

   • Визуальный осмотр с лупой 10–20x выявляет заусенцы, коррозию и повреждения.
   • Проверьте наличие смазки или загрязнений, которые могут исказить измерения.
   • Для контроля зазоров используйте контрольные резьбовые калибры (Go/No-Go).

5. Подготовка к измерениям:

   • Очистите резьбу от грязи и масел, чтобы избежать ложных результатов.
   • При необходимости измеряйте несколько одинаковых деталей для исключения погрешностей производства.
   • Проводите замеры при стабильной температуре (около 20 °C), так как металл расширяется и сжимается с изменением температуры.

Точная и систематичная проверка обеспечивает надежность при переходе на метрическую резьбу, снижая риск ошибок при подборе фитингов и инструментов.

Советы по адаптации инструментов и оборудования под метрическую резьбу

Ключевой шаг – выбор правильного метчика и плашки. Инструменты должны точно соответствовать диаметру и шагу метрической резьбы, например М6×1,0 или М10×1,5. Использование метрических комплектов с четкой маркировкой предотвращает ошибки и повышает качество нарезки.

Обратите внимание на подгонку торцевых ключей и головок. При переходе с дюймовой на метрическую резьбу желательно использовать ключи с минимальным зазором 0,1–0,2 мм для плотного прилегания. Это снижает риск срыва граней и ускоряет монтаж.

Рассмотрите приобретение переходных адаптеров. Для работы с уже установленными элементами дюймовой резьбы можно использовать адаптеры с одной стороны под метрическую резьбу, с другой – под дюймовую. Это позволяет избежать полной замены крепежа и инструмента.

Используйте смазочные материалы с высокой антикоррозионной защитой. При нарезании метрической резьбы на существующих деталях из стали рекомендованы масла с добавками MoS₂ или литиевые смазки, которые уменьшают износ и облегчают резание.

Проверяйте точность инструмента перед использованием. Применяйте калибры-пробки метрической резьбы для контроля результата после нарезки, особенно при переходе с дюймовой системы. Это позволит своевременно выявить и устранить погрешности.

Используйте специализированные оправки и держатели. Для метчиков рекомендуются держатели с регулируемой глубиной нарезания и фиксацией, что предотвращает перегрузку инструмента и обеспечивает равномерное качество резьбы.

Немаловажно учитывать совместимость оборудования с метрическими стандартами DIN, ISO или ГОСТ, чтобы обеспечить долговечность и надежность соединений.

Ошибки и ограничения при замене дюймовой резьбы на метрическую

Замена дюймовой резьбы на метрическую требует точного соответствия параметров, иначе возникают функциональные и эксплуатационные проблемы.

• Несоответствие шага резьбы: Дюймовая резьба обычно имеет шаг в дюймах (например, 1/4″ — 20 UNF, шаг 1,27 мм), тогда как метрическая резьба измеряется в миллиметрах (например, М6×1.0). Использование близких по диаметру, но отличающихся по шагу резьб приводит к неплотному соединению и быстрому износу.
• Диаметры резьбы: Внешний диаметр метрической резьбы может не совпадать с дюймовым аналогом, что приводит к плохой герметичности или механической нестабильности. Например, дюймовая резьба 1/2″ имеет внешний диаметр около 12,7 мм, а ближайшая метрическая М12 – 12 мм, что создает люфт или требует дополнительных уплотнителей.
• Глубина и форма профиля: Профиль резьбы дюймовой и метрической системы отличается углом наклона (60° у метрической и 55° у дюймовой Whitworth). Неправильное сопряжение приводит к повышенному износу и возможному срыву резьбы.
• Материалы и термическое расширение: При замене на метрическую резьбу без учета материала детали возможно несовпадение коэффициентов теплового расширения, что нарушит герметичность при эксплуатации в температурных режимах.
• Инструментальная несовместимость: Стандартные дюймовые метчики и плашки не подходят для метрической резьбы и наоборот. Использование неподходящих инструментов при монтаже ухудшает качество резьбы и увеличивает риск повреждения.

Для минимизации ошибок рекомендуются следующие меры:

1. Проводить точные измерения диаметра и шага резьбы с помощью калибров и резьбовых шаблонов перед заменой.
2. Выбирать метрическую резьбу с диаметром и шагом, максимально приближенными к оригинальной дюймовой, с учетом технических требований и условий эксплуатации.
3. Использовать специализированные переходники и адаптеры при невозможности точной замены.
4. Проверять соответствие угла профиля и глубины резьбы, используя техническую документацию производителей.
5. Обеспечивать правильный подбор инструментов и контроль качества после монтажа.

Игнорирование этих нюансов приводит к снижению надежности соединений, повышенному риску протечек и механических повреждений, что значительно увеличивает эксплуатационные расходы.

Вопрос-ответ:

Как определить соответствие между дюймовой резьбой и метрической резьбой по схеме преобразования?

Для определения соответствия между дюймовой и метрической резьбой по схеме нужно учитывать шаг резьбы и диаметр. Обычно в схеме указываются основные параметры: внешний диаметр, шаг и профиль резьбы. Сравнивая эти показатели, можно подобрать наиболее близкий метрический аналог дюймовой резьбы. При этом важно учитывать допуски, чтобы обеспечить надежное соединение.

Какие ошибки чаще всего допускают при замене дюймовой резьбы на метрическую?

Часто встречающаяся ошибка — неправильный подбор шага резьбы или диаметра, что приводит к несоответствию и затрудняет монтаж. Иногда пользователи не учитывают профиль резьбы, из-за чего соединение может быть неплотным или быстро изнашиваться. Также не стоит игнорировать разницу в допусках и материалах, так как это может повлиять на прочность и герметичность.

Какие инструменты и методы лучше использовать для проверки правильности преобразования резьбы?

Для проверки подходят специальные калибры и шаблоны, предназначенные для дюймовой и метрической резьбы. Кроме того, полезно использовать измерительные инструменты — штангенциркули и микрометры, чтобы точно измерить диаметр и шаг. В некоторых случаях применяют визуальный контроль с помощью увеличительных приборов. Метод пробного соединения с аналогичной деталью также поможет убедиться в точности преобразования.

Можно ли без ущерба заменить дюймовую резьбу на метрическую в старом оборудовании?

Замена возможна, но требует аккуратного подхода. При этом важно учитывать, что форма и размеры резьбы могут отличаться, что повлияет на герметичность и прочность соединения. Иногда необходима доработка деталей или применение переходных элементов. В случаях с критическим оборудованием рекомендуется проконсультироваться с инженером для оценки рисков и выбора оптимального варианта замены.

Какие рекомендации помогут избежать проблем при переходе с дюймовой на метрическую резьбу на практике?

Рекомендуется тщательно сверять параметры обеих резьб по технической документации и схемам, не полагаться на визуальное сравнение. Использование качественных измерительных инструментов и стандартных калибров поможет избежать ошибок. При монтаже следует применять специальные смазки и герметики, подходящие для конкретных материалов. Кроме того, важно соблюдать последовательность действий при установке, чтобы избежать повреждений резьбы и обеспечить надежность соединения.
