Напряжение на участке электрической цепи – это физическая величина, характеризующая разность электрических потенциалов между двумя точками. Для точного расчёта напряжения необходимо знать параметры цепи: силу тока, сопротивление участка и тип соединения (последовательное или параллельное).

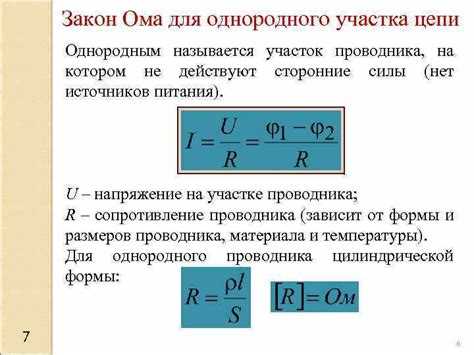

В простейшем случае, когда участок цепи представляет собой однородный резистор, применяется закон Ома: U = I × R, где U – напряжение в вольтах, I – сила тока в амперах, R – сопротивление в омах. Например, если через резистор сопротивлением 5 Ом протекает ток 2 А, напряжение составит 10 В.
В сложных цепях, содержащих несколько резисторов, требуется учитывать характер их соединения. При последовательном соединении общее напряжение делится пропорционально сопротивлениям: Ui = (Ri / Rобщ) × Uобщ. При параллельном соединении все элементы имеют одинаковое напряжение, равное общему напряжению на узлах.
Если цепь содержит источники ЭДС и внутренние сопротивления, необходимо использовать правила Кирхгофа для составления системы уравнений. Это позволяет учесть не только активные, но и реактивные элементы цепи, включая индуктивности и ёмкости.
Для точного расчёта важно правильно определять направления токов и напряжений, использовать единицы измерения в международной системе (СИ) и проверять согласованность параметров. Ошибки в знаках и неправильная расстановка узлов могут привести к искажённым результатам даже при корректных формульных расчётах.
Определение типа участка: последовательное или параллельное соединение

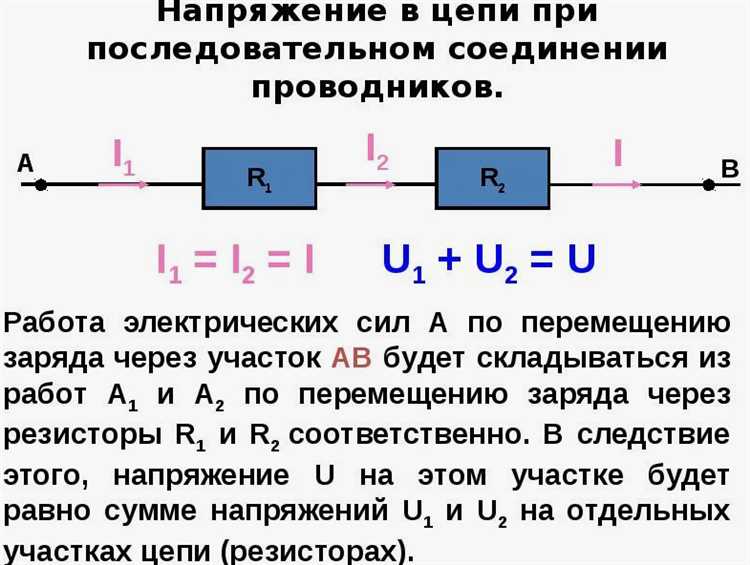

Последовательное соединение характеризуется тем, что элементы цепи подключены один за другим, без разветвлений. Ток во всех элементах одинаков: I₁ = I₂ = I₃ = …. Напряжение распределяется между элементами пропорционально их сопротивлениям: U = U₁ + U₂ + U₃ + ….
Для проверки последовательного соединения достаточно измерить ток до и после каждого элемента – его значение должно быть неизменным. Также можно замкнуть один из элементов: при этом ток прекратится во всей цепи.
Параллельное соединение определяется одинаковым напряжением на всех элементах: U₁ = U₂ = U₃ = …. При этом ток делится между ветвями в зависимости от сопротивлений: I = I₁ + I₂ + I₃ + …. Меньшее сопротивление – больший ток.
Для подтверждения параллельного соединения измерь напряжение на каждом элементе – оно должно совпадать. Также при отключении одного элемента ток в других сохраняется, что указывает на независимость ветвей.
Выбор метода расчета напряжения зависит от типа соединения. Убедись в правильной классификации участка перед применением формул.
Как использовать закон Ома для расчета напряжения

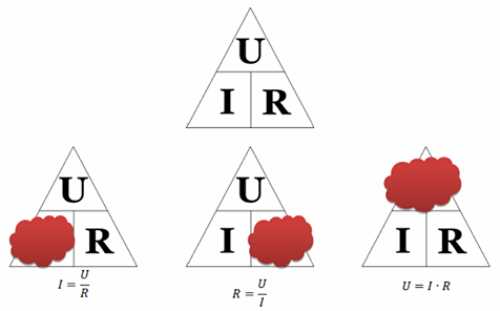

Для точного расчета напряжения на участке цепи применяется формула: U = I × R, где U – напряжение в вольтах, I – сила тока в амперах, R – сопротивление в омах. Если известны ток и сопротивление, достаточно перемножить их значения.
Например, если по проводнику протекает ток 2 А, а сопротивление участка составляет 10 Ом, напряжение будет равно 20 В. Важно использовать однотипные единицы измерения: амперы, оммы и вольты.
Перед расчетом измерьте силу тока с помощью амперметра, подключенного последовательно, и сопротивление – омметром при отключенном участке. Никогда не рассчитывайте напряжение по закону Ома, если ток измерен при наличии переменного напряжения, а сопротивление – при отключенном питании. Это приведет к ошибке.
Для переменного тока учитывайте активное сопротивление цепи, исключая реактивные компоненты. В случае сложной схемы предварительно определите эквивалентное сопротивление.

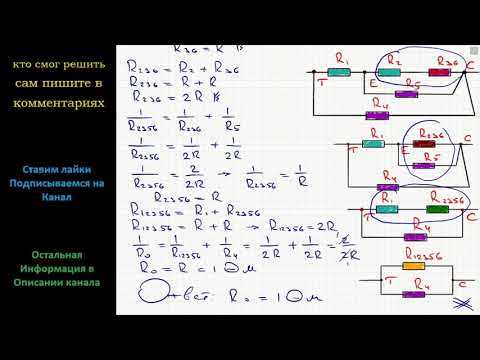

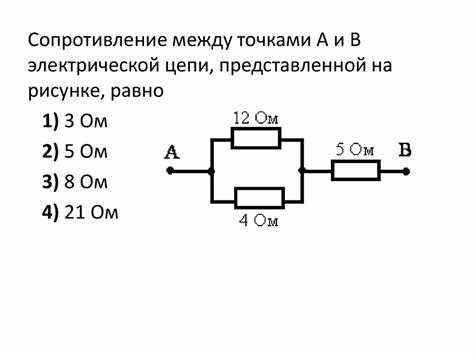

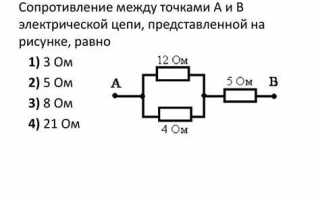

Если участок состоит из нескольких резисторов, подключенных последовательно, сложите их сопротивления. При параллельном соединении применяйте формулу: 1/Rэкв = 1/R₁ + 1/R₂ + … + 1/Rn, затем подставьте значение в закон Ома.
Расчет напряжения на резисторе при известной силе тока
Для определения напряжения на резисторе применяется закон Ома: U = I × R, где U – напряжение (в вольтах), I – сила тока (в амперах), R – сопротивление (в омах).
Если известно, что через резистор протекает ток 0,5 А, а его сопротивление составляет 100 Ом, напряжение рассчитывается следующим образом: U = 0,5 × 100 = 50 В.
Измерение силы тока осуществляется амперметром, включённым последовательно с резистором. Сопротивление измеряется омметром или уточняется по маркировке. При использовании формулы важно учитывать номиналы с учётом возможной погрешности приборов.
При последовательном соединении нескольких резисторов их сопротивления складываются. Если сила тока одинакова для всех элементов цепи, то напряжение на каждом из них рассчитывается отдельно по той же формуле. Например, при сопротивлениях 30 Ом и 70 Ом и токе 0,2 А: U₁ = 0,2 × 30 = 6 В, U₂ = 0,2 × 70 = 14 В.
Рекомендуется проверять величины напряжения с помощью вольтметра, подключенного параллельно резистору, чтобы убедиться в корректности расчетов.
Определение напряжения при наличии общей мощности участка
Если известна полная мощность участка электрической цепи, напряжение можно рассчитать через соотношение между мощностью, током и напряжением. Для переменного тока формула имеет вид: U = S / I, где U – напряжение в вольтах, S – полная мощность в вольт-амперах, I – ток в амперах.
При работе с однофазной цепью используется прямое деление: напряжение определяется делением полной мощности на величину тока. Например, при мощности 2300 ВА и токе 10 А напряжение составит 230 В.
Для трёхфазной системы формула принимает вид: U = S / (√3 × I), где √3 ≈ 1.732. Это связано с особенностями распределения фаз. Если полная мощность составляет 10390 ВА, а ток – 26 А, расчётное напряжение: U = 10390 / (1.732 × 26) ≈ 230 В.
Важно учитывать, что полная мощность должна быть выражена именно в вольт-амперах, а не в ваттах. Нельзя подставлять активную мощность (P) вместо полной (S), если неизвестен коэффициент мощности (cos φ). При наличии только активной мощности дополнительно требуется вычислить полную мощность по формуле: S = P / cos φ.
Измерения тока должны быть максимально точными, так как даже небольшая погрешность приводит к значительному искажению результата при делении. При подключении к сети с нестабильной нагрузкой желательно использовать амперметр с усреднением или провести несколько замеров в разное время.

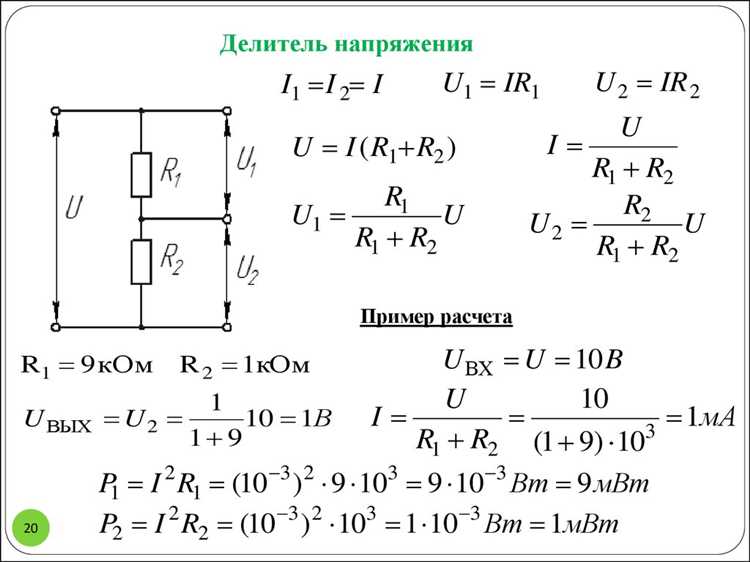

Использование делителя напряжения для участков с несколькими резисторами
Формула для определения напряжения на любом резисторе в последовательной цепи:
- UR = (R / Rобщ) × Uобщ, где:
- UR – напряжение на интересующем резисторе,
- R – сопротивление этого резистора,
- Rобщ – сумма всех сопротивлений участка,
- Uобщ – общее напряжение на всём участке.
При расчете для нескольких резисторов:
- Сложите сопротивления всех резисторов: Rобщ = R₁ + R₂ + R₃ + …
- Подставьте Rобщ в формулу делителя для каждого резистора по отдельности.
- Убедитесь, что сумма всех рассчитанных напряжений равна Uобщ. Это контроль правильности.
Пример: если участок состоит из трёх резисторов 2 Ом, 3 Ом и 5 Ом, подключённых последовательно к источнику 10 В, то:
- Rобщ = 2 + 3 + 5 = 10 Ом
- UR1 = (2 / 10) × 10 = 2 В
- UR2 = (3 / 10) × 10 = 3 В
- UR3 = (5 / 10) × 10 = 5 В
Рекомендуется использовать точные значения сопротивлений и напряжений, особенно в цепях с чувствительными компонентами. При наличии переменных резисторов допускается расчёт с переменными значениями для анализа поведения цепи.
Проверка расчётов с помощью мультиметра
Для точной проверки напряжения на участке цепи используйте цифровой мультиметр с функцией измерения постоянного или переменного напряжения, в зависимости от типа цепи. Перед измерением убедитесь, что прибор исправен и откалиброван.
Подключайте щупы мультиметра параллельно исследуемому участку: красный – к положительной точке, черный – к отрицательной или общему проводу. Включите режим измерения напряжения и установите предел, превышающий ожидаемое значение на 20–30%, чтобы избежать повреждения прибора.
Если расчетное напряжение составляет, например, 12 В, выберите предел 20 В. Снимайте показания после стабилизации индикатора. Разница между расчетным и измеренным значением не должна превышать 5%. Если отклонение больше, проверьте соединения и параметры элементов цепи.
Для переменного напряжения используйте аналогичные рекомендации, но убедитесь, что диапазон выбран для переменного тока (AC). При измерении в сложных цепях с несколькими источниками отключайте дополнительные нагрузки, чтобы избежать искажения данных.
При повторной проверке результатов расчетов запишите значения и условия измерения: температура, состояние контактов, напряжение питания. Это позволит выявить систематические ошибки или внешние воздействия на цепь.
Вопрос-ответ:
Как правильно определить напряжение на конкретном участке цепи?
Для определения напряжения на участке цепи необходимо знать ток, протекающий через этот участок, и сопротивление, которое там имеется. Напряжение рассчитывается по закону Ома — произведение силы тока на сопротивление. Если ток измерить невозможно напрямую, можно воспользоваться методом разности потенциалов или использовать вольтметр.
Можно ли рассчитать напряжение без знания тока в цепи?
В некоторых случаях да. Если известна полная ЭДС источника и сопротивления всех элементов цепи, напряжение на участке можно найти, используя правила Кирхгофа и делитель напряжения. Однако для точного расчёта чаще всего требуется знать хотя бы одну из величин — ток или сопротивление.
Какие методы измерения напряжения применяются на практике?
Самый распространённый способ — использование вольтметра, который подключается параллельно к участку цепи. Также существует метод вычисления напряжения на основе измерений тока и сопротивления с помощью амперметра и омметра, особенно если приборов для прямого измерения напряжения нет под рукой.
Как влияет сопротивление на величину напряжения в участке электрической цепи?
Напряжение на участке цепи прямо пропорционально сопротивлению, если ток через этот участок постоянен. Увеличение сопротивления приводит к увеличению падения напряжения, а снижение сопротивления — к уменьшению. Это связано с законом Ома, где напряжение равно произведению тока на сопротивление.
Почему важно учитывать внутреннее сопротивление источника при расчёте напряжения?
Внутреннее сопротивление источника снижает напряжение, которое может быть подано на внешний участок цепи. Если его не учитывать, расчёты будут неточными, поскольку часть напряжения будет теряться внутри самого источника. Для точного расчёта нужно учитывать это сопротивление вместе с нагрузкой.
