Как найти сопротивление нагревательного элемента

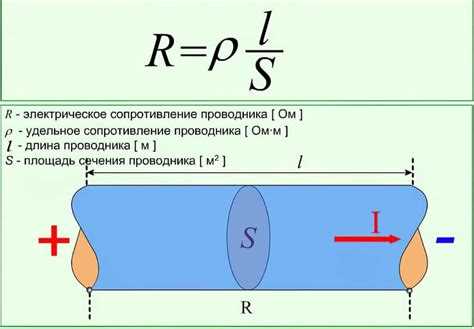

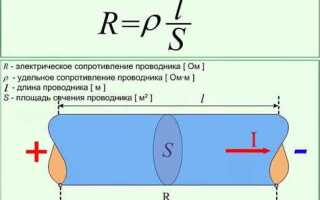

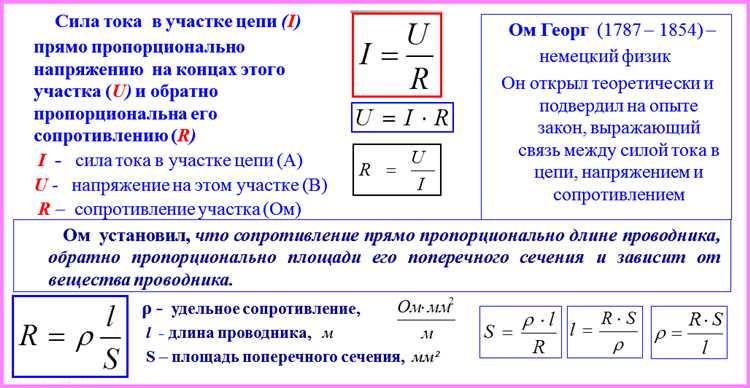

Сопротивление нагревательного элемента напрямую влияет на его мощность и тепловую отдачу. Для точного определения этого параметра необходимо учитывать материал спирали, её длину, сечение и рабочую температуру. Например, для нихрома (одного из самых распространённых материалов) удельное сопротивление составляет около 1,1 Ом·мм²/м. Это значение можно использовать при расчётах, если известны геометрические размеры элемента.

Простейший способ измерения – использование мультиметра в режиме измерения сопротивления. При этом важно, чтобы элемент был полностью отключён от сети и остыл до комнатной температуры. Горячий элемент имеет существенно большее сопротивление из-за температурного коэффициента, характерного для большинства металлов и сплавов. Измеренное значение будет точным только при термодинамическом равновесии с окружающей средой.

Если доступ к спирали ограничен, можно вычислить сопротивление по косвенным данным: напряжение и мощность, указанные на маркировке. Формула R = U² / P позволяет получить ориентировочное значение. Например, для тэна 220 В и 2 кВт сопротивление составит 24,2 Ом. Однако это расчётное значение, и оно может отличаться от фактического из-за погрешностей маркировки или износа элемента.

Измерения на высокоомных элементах требуют мультиметров с достаточной чувствительностью. При сопротивлении выше 100 Ом ошибка недорогих приборов может достигать 5–10%. В таких случаях рекомендуется использовать приборы с четырёхпроводной схемой подключения или мостовые методы измерения сопротивления.

Как найти маркировку и технические характеристики нагревателя

Маркировка нагревательного элемента, как правило, наносится на его металлическую оболочку или керамическую часть. Она может содержать номинальное напряжение (например, 220V), мощность (1500W) и заводской код. Для ТЭНов из бытовых приборов часто указывается только напряжение и мощность. Если маркировка стёрта или недоступна, ищите лазерную гравировку или штамп с обратной стороны корпуса.

Если маркировка отсутствует, можно использовать мультиметр для замера сопротивления. Затем, зная сопротивление и предполагаемое напряжение, рассчитать мощность по формуле P = U² / R. Например, при сопротивлении 32 Ом и напряжении 220 В получаем P ≈ 1512 Вт.

Дополнительно характеристики можно найти по артикулу или внешнему виду: длина, диаметр, тип контактов, форма изгиба. Сравните элемент с аналогами на сайтах производителей или в каталогах запчастей. Используйте точные размеры при поиске – отклонение даже в 1–2 мм может повлиять на совместимость.

Для керамических и плёночных нагревателей характеристики нередко указываются на упаковке. Если элемент извлечён из устройства, проверьте техническую документацию самой техники – в руководстве могут быть указаны номинальные параметры нагревателя, включая мощность, напряжение и тип термозащиты.

Какие приборы нужны для измерения сопротивления

Для измерения сопротивления нагревательного элемента требуются точные электронные приборы, способные работать с низкими значениями сопротивления и обеспечивать стабильные результаты. Основные устройства:

Мультиметр (тестер) – универсальный прибор, способный измерять сопротивление в диапазоне от долей Ома до десятков МОм. Для нагревательных элементов с низким сопротивлением предпочтительны модели с точностью не ниже ±0,5% и разрешением 0,01 Ом. Подключение щупов должно быть прочным, без окислов на контактах.

Миллиомметр – используется при измерении сопротивлений менее 1 Ом. Применяет метод четырехпроводного подключения (технология «Kelvin»), исключающий влияние сопротивления проводов. Обеспечивает точность до ±0,1% при разрешении до 0,001 Ом.

Источник стабильного тока и вольтметр – метод измерения по закону Ома. Через элемент пропускается стабильный ток (например, 100 мА), а падение напряжения измеряется чувствительным вольтметром. Деление напряжения на ток дает сопротивление. Метод используется при необходимости лабораторной точности.

Мост Уитстона – позволяет измерять сопротивление с высокой точностью, особенно в диапазоне от 1 до 1000 Ом. Требует настройки и баланса, но позволяет исключить ошибки, вызванные температурными колебаниями.

Для измерений вне лаборатории важна температурная компенсация. Приборы с функцией автообнуления или автоматической температурной коррекции дают более точные значения, особенно при диагностике нагревательных элементов в бытовых приборах и промышленном оборудовании.

Как подготовить нагревательный элемент к измерениям

Отключите нагревательный элемент от сети питания. Даже при отсутствии видимого напряжения остаточный заряд может повлиять на точность измерений и привести к повреждению прибора.

Дайте элементу полностью остыть. Изменение температуры влияет на сопротивление проводника, особенно в случае с материалами, обладающими высоким температурным коэффициентом сопротивления, такими как нихром или кантал.

Очистите контактные площадки от оксида, нагара и грязи. Используйте мелкую наждачную бумагу или спирт. Плохой контакт повышает переходное сопротивление, что искажает результат.

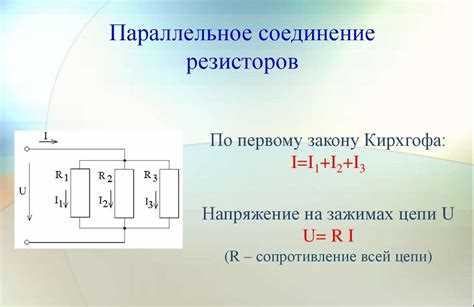

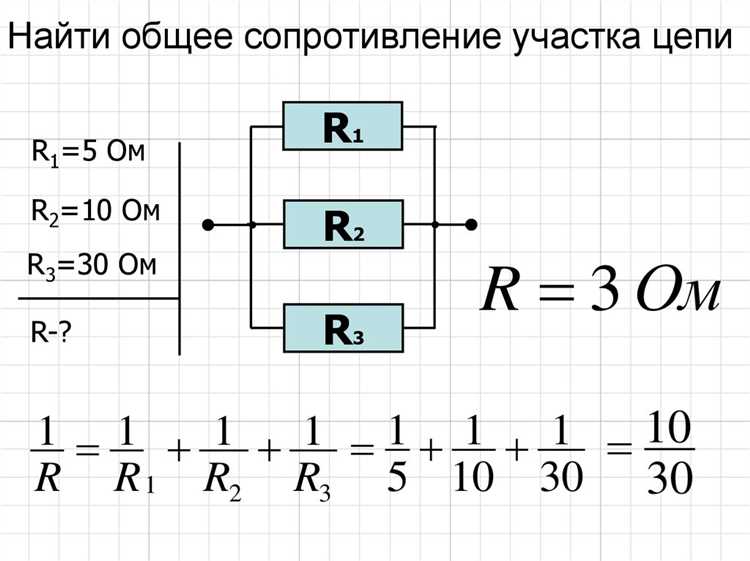

Измеряйте сопротивление между крайними точками нагревательной спирали, не включая термопредохранители, термодатчики и другие параллельно подключённые компоненты, если они присутствуют в сборке.

Перед измерением проверьте мультиметр на известном сопротивлении. Это позволит исключить ошибку прибора и удостовериться в его исправности.

Как измерить сопротивление мультиметром в режиме омметра

Перед началом измерений отключите нагревательный элемент от сети питания. Даже остаточное напряжение может повредить мультиметр или исказить результат.

Установите переключатель мультиметра в положение измерения сопротивления (обозначается символом Ω). Если прибор поддерживает выбор диапазона, начните с максимального. Это защитит устройство от возможных перегрузок при коротком замыкании элемента.

Сравните полученное значение с расчетным. Например, если элемент рассчитан на 1000 Вт при 220 В, то сопротивление должно составлять около 48,4 Ом (по формуле R = U² / P). Значительное отклонение указывает на повреждение: обрыв или частичное межвитковое замыкание.

Если значение прыгает или нестабильно, проверьте надежность контактов. При подозрении на обрыв внутри керамического корпуса может потребоваться проверка в нагретом состоянии, но с соблюдением полной изоляции и техники безопасности.

После измерений верните мультиметр в безопасное положение (например, в режим измерения напряжения или выключите его), чтобы избежать случайных повреждений при последующем использовании.

Что делать, если сопротивление не отображается на приборе

Проверьте, находится ли мультиметр в режиме измерения сопротивления (омметр). Убедитесь, что выбран подходящий диапазон. Если установлен слишком низкий предел, прибор может не отреагировать на высокоомный элемент.

Если на дисплее остаётся «1» или «OL», это указывает на бесконечное сопротивление – возможный обрыв в спирали. Подключите щупы напрямую к концам нагревательной проволоки, минуя клеммы или разъёмы, чтобы исключить неисправность соединений.

При наличии цифрового прибора с функцией автоматического диапазона убедитесь, что элемент не нагрет. При высокой температуре сопротивление может временно измениться, что влияет на точность измерения.

Если мультиметр не реагирует даже на заведомо исправный резистор, проверьте его работоспособность. Подключите щупы к стандартному резистору – если показаний нет, прибор неисправен или разряжена батарея.

Как рассчитать сопротивление по мощности и напряжению

Для точного определения сопротивления нагревательного элемента используется формула из закона Ома и зависимости мощности от напряжения и сопротивления.

Запишите известные параметры:
- Мощность элемента, P, в ваттах (Вт).
- Напряжение питания, U, в вольтах (В).
Примените формулу:
R = U² / P

где R – сопротивление в омах (Ω), U – напряжение в вольтах, P – мощность в ваттах.
Проверка:

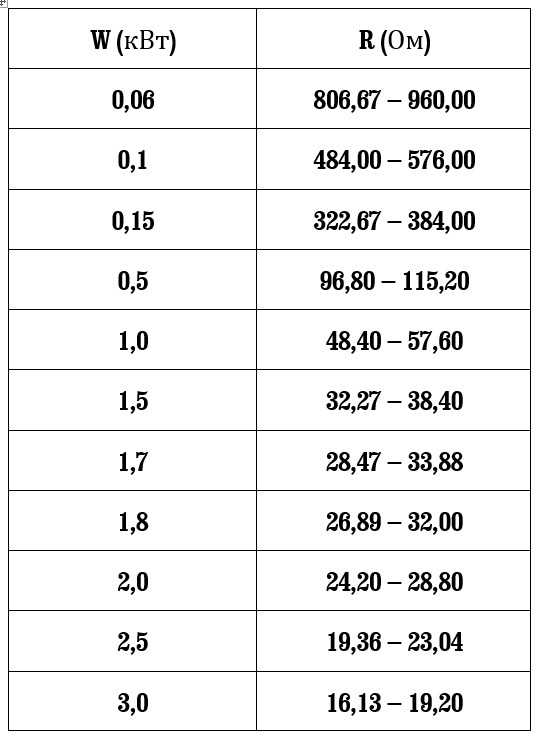

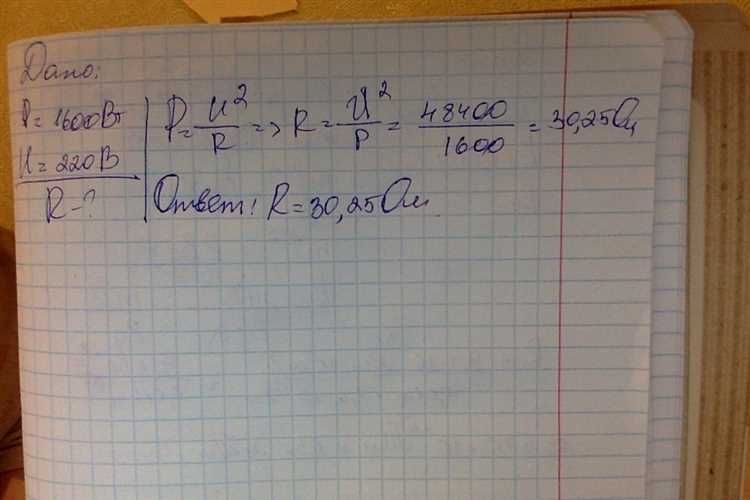

- Для нагревателя мощностью 1000 Вт при напряжении 220 В сопротивление будет:
  R = 220² / 1000 = 48400 / 1000 = 48,4 Ω
- Если требуется сопротивление для элемента мощностью 500 Вт и напряжением 12 В:
  R = 12² / 500 = 144 / 500 = 0,288 Ω
Рекомендации:
- Используйте точные значения мощности и напряжения из технической документации.
- При расчетах учитывайте возможные отклонения напряжения в сети.
- Для повышения точности измерений учитывайте температуру нагревательного элемента, так как сопротивление меняется с нагревом.

Как интерпретировать полученные значения сопротивления

Измеренное сопротивление нагревательного элемента напрямую связано с его техническим состоянием и рабочими характеристиками.

Номинальное сопротивление указано в технической документации и служит ориентиром для оценки. Отклонение более чем на ±5% указывает на возможные дефекты.
Значение значительно ниже нормы (на 10% и более) свидетельствует о коротком замыкании или частичном пробое изоляции, что увеличивает ток и риск выхода из строя.
Сопротивление выше нормы на 10% и более указывает на повреждение нагревательного проводника, коррозию или частичное обрыв, что снижает эффективность нагрева и может привести к перегреву.
Абсолютно нулевое или очень низкое сопротивление указывает на короткое замыкание в цепи нагревателя, что требует немедленной замены.
Если сопротивление бесконечно велико (отсутствие проводимости), это значит, что цепь разорвана – элемент неисправен.

Для точной диагностики:

Сравните измерения с заводскими параметрами и предыдущими замерами, если они есть.
Проводите замеры при комнатной температуре, так как температура влияет на сопротивление: с повышением температуры сопротивление растет, с понижением – снижается.
Используйте омметр с точностью не ниже 1% для минимизации погрешностей.
Повторите измерение несколько раз для исключения ошибок подключения или контактов.
При подозрениях на локальные повреждения проводника проверяйте сопротивление разных участков нагревателя, если конструкция позволяет.

Правильная интерпретация сопротивления позволяет своевременно выявлять дефекты и предотвращать аварийные ситуации, сохраняя работоспособность нагревательного элемента.

Как выявить обрыв или короткое замыкание в нагревательном элементе

Для проверки нагревательного элемента понадобится мультиметр с функцией измерения сопротивления. Начните с полного отключения питания устройства. Отсоедините нагревательный элемент от цепи, чтобы исключить влияние других компонентов.

Если элемент встроен в сложную схему и нельзя полностью отсоединить, можно проверить целостность по поведению цепи при включении, используя токовые замеры, но прямое измерение сопротивления предпочтительнее для точной диагностики.

Повторите измерения несколько раз, чтобы исключить ошибки контакта щупов. Обрыв или короткое замыкание требуют замены нагревательного элемента, так как восстановлению он не подлежит.

Вопрос-ответ:

Как проверить сопротивление нагревательного элемента без специализированного оборудования?

Для проверки сопротивления нагревательного элемента можно использовать обычный мультиметр с функцией измерения сопротивления. Нужно отключить устройство от питания, убедиться, что элемент полностью обесточен, а затем подключить щупы мультиметра к выводам нагревателя. Показания на экране покажут сопротивление. Если значение сильно отличается от паспортных данных, элемент может быть повреждён.

Почему сопротивление нагревательного элемента отличается от указанного в документации?

Отклонение сопротивления может возникать по нескольким причинам. Со временем проводник внутри нагревателя может разрушаться, окисляться или покрываться нагаром, что влияет на его электрические свойства. Также причиной может быть неправильное измерение, например, если контакты плохо подключены или есть остаточное напряжение в цепи. Еще важно учитывать температуру – при нагреве сопротивление обычно увеличивается.

Как определить исправность нагревательного элемента по результатам измерения сопротивления?

Если сопротивление соответствует норме, то нагревательный элемент скорее всего исправен. Если сопротивление близко к нулю, значит внутри может быть короткое замыкание. Если же сопротивление очень высокое или показывает обрыв цепи (напр., «OL» на мультиметре), значит проводник повреждён. При нормальном значении сопротивления рекомендуется проверить элемент и при нагреве, чтобы убедиться в его работе.

Какие параметры влияют на сопротивление нагревательного элемента и как это учесть при измерениях?

Сопротивление напрямую зависит от материала проводника, его длины и толщины сечения. Также важно учитывать температуру, так как при нагревании сопротивление увеличивается. При измерениях рекомендуется проводить их при комнатной температуре, чтобы получить более точные данные. Если измерять элемент в горячем состоянии, показания будут выше, что может запутать в оценке состояния.

Можно ли использовать измеренное сопротивление для расчёта мощности нагревательного элемента?

Да, измеренное сопротивление можно применять для оценки мощности, которую будет выделять нагреватель при заданном напряжении. По закону Ома мощность рассчитывается по формуле P = U² / R, где U — напряжение, а R — сопротивление. Этот метод помогает проверить, соответствует ли нагревательный элемент техническим характеристикам и правильно ли он функционирует в цепи.
