Неисправность электропроводки в доме часто проявляется внезапно: выбивает автомат, греются розетки, ощущается запах плавящегося пластика. Одной из наиболее опасных причин подобных симптомов является короткое замыкание – резкое снижение сопротивления цепи, которое приводит к перегрузке и риску возгорания.
Для начала необходимо определить, где именно произошло замыкание. Самый простой способ – отключить все автоматы и поочерёдно включать их с нагрузкой. Если при подключении одного из участков снова выбивает защиту, это и есть подозреваемый контур. Желательно использовать мультиметр с функцией прозвонки, чтобы проверить сопротивление между фазой и нулём или землёй при отключённой нагрузке. Если прибор показывает почти нулевое значение, в цепи есть короткое замыкание.
Наиболее частые места повреждений – соединительные коробки, розетки, участки под гипсокартоном, где проводку могли перебить саморезом. Часто проблема кроется в нарушении изоляции из-за перегрева или старения кабеля. Используйте тепловизор или бесконтактный индикатор напряжения для локализации нагрева или нестабильной фазы. При явном повреждении участка провод следует обрезать и заменить, соблюдая правила монтажа и изоляции.
Если доступ к проводке ограничен, целесообразно использовать кабельный трассоискатель. Он позволяет точно определить путь кабеля в стене и точку повреждения. В случае невозможности устранения проблемы самостоятельно, следует временно обесточить подозреваемый контур и вызвать квалифицированного электрика. Эксплуатация сети с признаками замыкания недопустима даже на короткое время.
Как распознать признаки короткого замыкания в домашней электросети
Короткое замыкание сопровождается резким увеличением тока в цепи, что часто вызывает срабатывание автоматических выключателей. Если автомат отключается сразу после включения – вероятен контакт между фазой и нулём или заземлением. Повторное срабатывание после замены автомата свидетельствует о постоянной неисправности в цепи.
Определённые признаки могут указывать на локализацию проблемы:
- Ожоги или потемнение на розетках, выключателях, распределительных коробках;
- Характерный запах плавящейся изоляции – чаще всего чувствуется возле повреждённого участка;
- Нагрев корпуса розетки или вилки при минимальной нагрузке;
- Искрение при подключении электроприбора – особенно на одном и том же участке сети;
- Переменное мигание света при постоянной нагрузке может указывать на межвитковое замыкание;
- Звук потрескивания в стене или распределительной коробке даже при выключенном освещении.
Если хотя бы один из признаков наблюдается постоянно или в определённой зоне, необходимо обесточить соответствующую группу в щитке и приступить к диагностике. Самостоятельное включение автоматов при наличии симптомов замыкания недопустимо – возможен пожар или выход из строя электроприборов.
Какие инструменты нужны для поиска замыкания в проводке
Мультиметр – основной инструмент для диагностики. Используется для измерения сопротивления, напряжения и тока. В режиме прозвонки позволяет выявить короткое замыкание между проводниками. Устройство должно поддерживать режим звукового сигнала при низком сопротивлении.
Токоизмерительные клещи с функцией измерения утечек тока позволяют обнаружить замыкание на землю без необходимости разрыва цепи. Подходят для быстрой проверки отдельных участков сети.
Индукционный трассоискатель применяется для поиска скрытых проводов в стенах и определения точного места повреждения. Особенно полезен при отсутствии схемы разводки.
Изоляционный тестер (мегомметр) позволяет провести испытание сопротивления изоляции между проводами и корпусом. Напряжение тестирования должно соответствовать характеристикам сети (обычно 250–1000 В для бытовых систем).
Отвертка-индикатор с неоновой лампой или светодиодом необходима для предварительной проверки наличия фазы. Используется в паре с другими приборами для исключения активных участков.
Термоанализатор фиксирует локальный перегрев, характерный для участков с замыканием. Применим при длительной работе цепи и при скрытом монтаже проводки.
Набор щупов и зажимов необходим для удобного подключения измерительных приборов к различным типам контактов – клеммам, розеткам, выключателям.
Как безопасно обесточить участок электросети перед проверкой
Перед началом диагностики короткого замыкания необходимо точно определить, какой участок цепи подлежит проверке. Найдите распределительный щит и установите автоматический выключатель, питающий нужную линию. Если маркировка отсутствует или вызывает сомнение, отключите последовательно несколько автоматов, проверяя отсутствие напряжения на предполагаемом участке.
Для контроля используйте бесконтактный индикатор напряжения или мультиметр в режиме измерения переменного напряжения (AC). Убедитесь в исправности прибора, протестировав его на известном источнике питания, например, розетке с гарантированным напряжением.
После отключения автомата проверьте отсутствие напряжения на всех элементах проверяемого участка: розетках, выключателях, клеммах распределительных коробок. Не ограничивайтесь одной точкой проверки – важно исключить наличие обратного питания с других линий, особенно в старых схемах без УЗО и четкой схемы разводки.
Если участок содержит выключатели двухклавишного или проходного типа, проверьте каждую линию отдельно. Подключённое оборудование – водонагреватели, кондиционеры, вытяжки – может быть подключено напрямую к другим линиям. Отсоедините такие устройства, если они мешают полной изоляции участка.
После полной проверки можно приступить к прозвонке и поиску замыкания, но только при полном отсутствии напряжения на всех элементах. При малейших сомнениях – дополнительно отключите вводной автомат и заземлите проводники с помощью специального разрядного устройства.
Как использовать мультиметр для обнаружения короткого замыкания
Перед началом измерений обесточьте домовую сеть, отключив автоматический выключатель. Использование мультиметра на активной цепи в режиме прозвонки приведёт к повреждению прибора.
Для поиска короткого замыкания используйте следующие шаги:
- Переключите мультиметр в режим прозвонки или измерения сопротивления (символ диода или Ом).
- Проверьте работоспособность прибора, замкнув щупы между собой – должен прозвучать сигнал или отобразиться нулевое сопротивление.
- Отключите все потребители от розеток и выключателей в зоне предполагаемой неисправности.

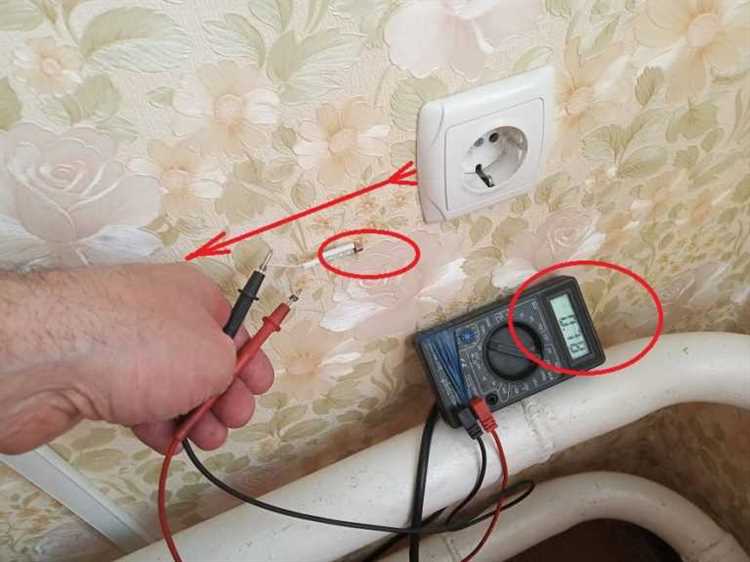

- Подключите один щуп мультиметра к «фазному» проводу, другой – к «нулевому» или заземляющему. Если мультиметр показывает сопротивление менее 2 Ом или подаёт сигнал – в цепи замыкание.
- Для локализации участка снимайте крышки розеток и выключателей, проверяя проводку поэтапно – от коробки к точке нагрузки.
- Особое внимание уделите местам скруток, распределительным коробкам, старым алюминиевым соединениям, участкам рядом с гвоздями и шурупами.
Если короткое замыкание сохраняется на участке, где провода проходят в стене или потолке, потребуется прозвонка кабеля по жилам:
- Отключите один конец кабеля полностью от сети.
- Сначала замерьте сопротивление между жилами – фаза-ноль, фаза-земля, ноль-земля. Значения ниже 2 Ом указывают на межжильное замыкание.
- Затем проверьте каждую жилу относительно корпуса, заземлённого щита или металлических конструкций. Сигнал мультиметра – признак пробоя изоляции на массу.
Найденный участок следует демонтировать и заменить новым кабелем соответствующего сечения и маркировки. Использование временных соединений недопустимо.

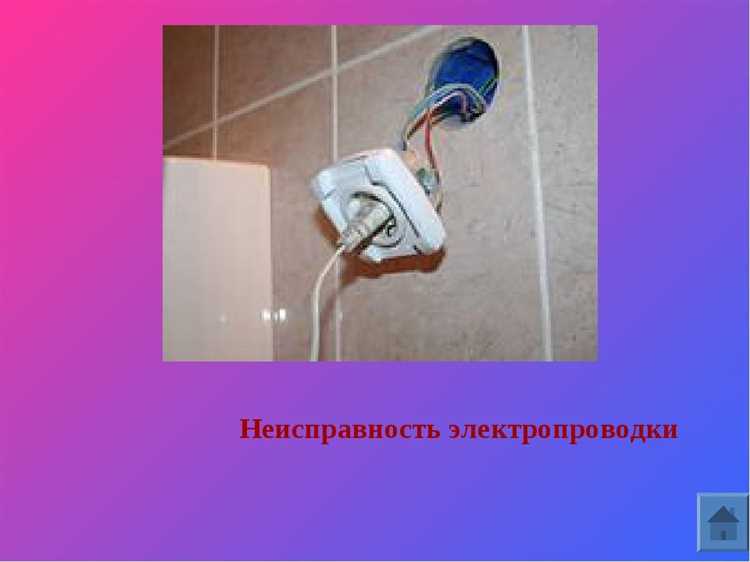

Как визуально осмотреть розетки, выключатели и распределительные коробки
Отключите питание в распределительном щите. Убедитесь в отсутствии напряжения с помощью индикаторной отвертки или мультиметра.

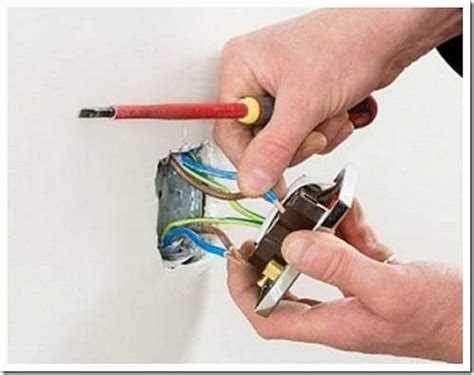

Снимите внешнюю панель розетки или выключателя. Осмотрите контактные группы – нагар, почернение или оплавленные участки указывают на перегрев или короткое замыкание. Проверьте винтовые зажимы: они не должны быть ослаблены или окислены. При необходимости подтяните крепления, используя подходящую отвертку.
Проверьте изоляцию проводов. Повреждения оболочки, трещины, скрутки без пайки или клемм – потенциальные источники замыкания. Замените участки с нарушенной изоляцией.
Во включателях особое внимание уделите контактной группе. Если клавиша с трудом нажимается или издает щелчки с искрением, возможен износ или разрушение механизма. Такие элементы подлежат замене.
Откройте распределительные коробки. Осмотрите все соединения: скрутки должны быть выполнены с использованием пайки или клеммников. При наличии изоленты проверьте, не размоталась ли она, не пропиталась ли влагой. Любое потемнение, запах гари или осыпавшаяся изоляция – признаки перегрева.
Убедитесь, что внутри коробки отсутствует пыль, насекомые или влага. Повышенная влажность и загрязнение создают условия для токопроводящих мостов и последующего замыкания.
После осмотра замените все крышки и защитные панели. Подключите питание и проконтролируйте работу всех проверенных точек. Если проблема сохраняется – дальнейшая диагностика требует использования приборов.

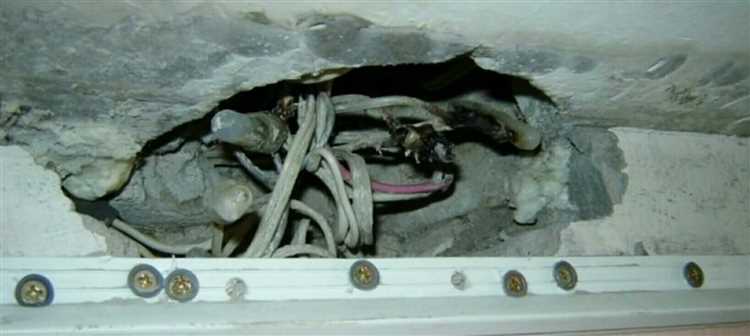

Как выявить повреждённый участок скрытой проводки в стене
Для точного определения повреждённого участка скрытой проводки используйте мультиметр с функцией прозвонки цепи. Отключите питание, снимите розетки и выключатели на поражённом контуре. Измерьте сопротивление проводов между точками подключения: высокий уровень сопротивления или обрыв укажет на повреждение.
Примените индикатор скрытой проводки или трассоискатель с генератором сигнала. При прохождении сигнала вдоль стены устройство покажет место ослабления или полного отсутствия сигнала, что укажет на дефект.
Для локализации повреждения просверлите в стене небольшое отверстие в предполагаемой зоне проблемы и с помощью отвертки-щупа или пробника проверьте наличие напряжения и целостность жил. Если есть доступ, временно подключите провод к внешнему источнику питания через предохранитель и замеряйте напряжение по длине линии.

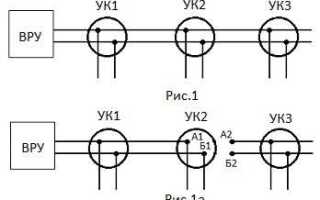

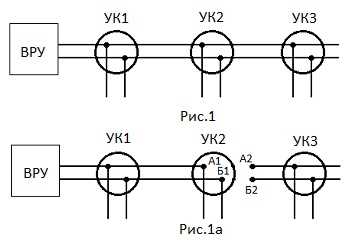

Если повреждение не выявляется приборами, используйте метод постепенного отключения секций проводки, проверяя работоспособность цепи после каждого шага. Совмещение данных с визуальным осмотром и знаниями о маршрутах прокладки поможет сократить область поиска.
Для устранения повреждения зачистите и соедините провода с помощью пайки или специальных клемм, учитывая сохранение целостности изоляции и защиту соединения от механических воздействий.
Как правильно отремонтировать проводку после обнаружения замыкания
Первый этап – отключить питание в щитке, чтобы избежать риска поражения током. Затем необходимо визуально и с помощью тестера проверить все провода в зоне замыкания на целостность и наличие повреждений.
Поврежденные участки провода следует удалить, отрезав с запасом на целую изолированную часть. Используйте провода того же сечения и марки, что и оригинальные, чтобы сохранить параметры нагрузки.
Для соединений применяйте только специальные клеммники или пайку с качественной изоляцией термоусадочной трубкой. Исключите использование скруток без дополнительной защиты – они становятся причиной повторных замыканий.
Обязательно проверьте состояние изоляции на соседних проводах – мелкие трещины и потертости тоже требуют замены или дополнительной изоляции изолентой высокого качества.
Если замыкание вызвано старением или коррозией контактов в розетках и выключателях, замените эти элементы на новые, сертифицированные, соответствующие номиналам тока вашей сети.
После ремонта проверьте цепь с помощью мультиметра на отсутствие короткого замыкания и правильное сопротивление изоляции (не менее 1 МОм для бытовой проводки).
Не игнорируйте обязательную проверку правильного подключения заземляющего провода – его отсутствие или повреждение увеличивает риск поражения током и повреждения оборудования.
Завершая работы, включите питание и проверьте функционирование всех приборов в отремонтированной цепи, следя за отсутствием перегрева и посторонних запахов.
Вопрос-ответ:
Как определить, что в электропроводке дома появилось замыкание?
Первым признаком может быть срабатывание автоматического выключателя или выбивание пробок в щитке. Также заметны могут быть искрение, запах гари, перегрев проводов или розеток. Иногда лампы мигают или на щитке слышен треск. Если заметили такие признаки, это повод проверить проводку на наличие повреждений.
Какие инструменты потребуются для поиска места замыкания в домашних условиях?
Для самостоятельной проверки полезно иметь мультиметр с функцией измерения сопротивления и целостности цепи. Также пригодятся индикатор напряжения, отвертки с изолированными ручками, изолента и перчатки для безопасности. Иногда удобно использовать тестер цепей или пробник для более точного выявления повреждений.
Какие шаги нужно выполнить, чтобы локализовать место повреждения в проводке?
Сначала отключите питание в щитке, чтобы избежать поражения током. Затем проверьте целостность проводов на участке, где возникли проблемы, с помощью мультиметра. Осмотрите видимые части проводки на предмет повреждений, оплавлений или следов короткого замыкания. Если участок скрыт в стене, можно попробовать отключать и подключать отдельные цепи, чтобы сузить зону. При необходимости извлеките розетки и выключатели для осмотра их контактов.
Что делать, если замыкание произошло внутри стены и визуально его не видно?
В таком случае можно использовать специальные приборы — трассоискатели или локаторы скрытой проводки. Они помогают определить место повреждения по изменению сопротивления или сигналу. Если оборудования нет, придется отключать отдельные линии и проверять их последовательно. При сложных повреждениях лучше обратиться к электрику с профессиональными инструментами.
Как устранить замыкание в проводке после обнаружения места повреждения?
Сначала отключите питание на щитке. Затем аккуратно снимите изоляцию вокруг поврежденного участка, осмотрите провод. Если изоляция оплавилась или провод перегрызен, следует заменить поврежденный отрезок, соединяя провода с помощью клемм или пайки и надежно изолируя соединение. После ремонта проверяйте работу цепи, включив питание. При сомнениях или больших повреждениях стоит вызвать специалиста, чтобы избежать повторных проблем и обеспечить безопасность.
