Увеличение количества секций в биметаллическом радиаторе позволяет точнее настроить тепловую мощность под площадь помещения. Один стандартный секционный элемент обычно рассчитан на 160–200 Вт при температурном графике 75/65 °C. Если помещение недостаточно прогревается, добавление 1–3 секций может решить проблему без замены всего прибора.
Перед наращиванием требуется определить точное количество дополнительных секций. Для жилого помещения с потолками до 2,7 м ориентировочная потребность составляет 100 Вт на квадратный метр. Если расчёты показывают нехватку мощности, следует подготовить инструмент: радиаторный ключ (вороток), ниппели, прокладки, а также новые секции того же типа и производителя, что и основное устройство.
Процедура наращивания требует полного демонтажа радиатора, перекрытия стояка и сброса давления. Несовместимость секций разных брендов по межосевому расстоянию и резьбовой части может привести к протечкам. Поэтому при покупке дополнительных элементов важно сверить технические характеристики и наличие заводской герметизации на торцах секций.
После сборки необходимо выполнить опрессовку на давление не менее 1,5 МПа, чтобы убедиться в герметичности соединений. Только после этого допускается установка радиатора обратно на кронштейны и подключение к системе отопления.
Определение совместимости дополнительных секций с существующим радиатором
Перед увеличением количества секций необходимо уточнить модель и тип используемого радиатора. Производители используют разные межосевые расстояния: 200, 350, 500 мм и другие. Наращиваемые элементы должны точно совпадать по этому параметру, иначе герметичное соединение будет невозможным.
Материал и покрытие также играют роль: алюминиевые вставки внутри секций, толщина стенок, наличие антикоррозийной обработки. Использование секций другого производителя может вызвать неравномерный нагрев, коррозию и преждевременную утечку теплоносителя.
Резьбовые соединения различаются по шагу, диаметру и типу уплотнения. Уточните, соответствует ли шаг резьбы на торцах новых секций резьбе на коллекторе установленного радиатора. Часто встречаются варианты G1″, G3/4″, а также различия между конической и цилиндрической резьбой.
Рабочее давление у разных моделей отличается. Добавляемые секции должны быть рассчитаны на то же или большее давление, чем основной радиатор. Например, если радиатор рассчитан на 25 атмосфер, недопустимо присоединять секции с допуском только до 16.
Учитывайте
Производитель указывает допустимость наращивания в паспорте изделия. Некоторые модели не рассчитаны на увеличение количества секций, особенно если общая длина превышает конструкционные ограничения – обычно не более 10–12 секций в одном блоке без дополнительного крепления к стене.
Проверяйте комплектацию соединительной арматурой: удлинённые ниппели, прокладки, ключи. Для соединения секций без заводского набора потребуется точный подбор компонентов, что затруднительно без опыта и приводит к протечкам.

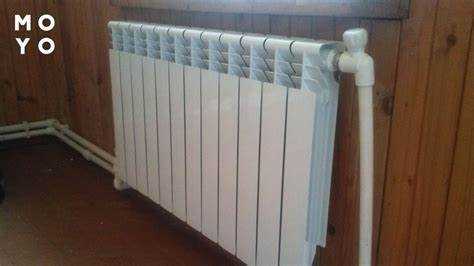

Подбор необходимого количества секций с учётом теплоотдачи и площади помещения
Для точного расчёта количества секций биметаллического радиатора необходимо учитывать тепловую мощность одной секции и потребность помещения в тепле. Средняя теплоотдача одной секции радиатора составляет от 160 до 200 Вт, в зависимости от производителя, модели и рабочего давления. Для расчёта берётся усреднённое значение 180 Вт.
Теплопотери помещения определяются по формуле: 100 Вт на 1 м² при стандартной высоте потолков (до 2,7 м), наличии одного окна и стены, выходящей на улицу. При потолках выше 3 м, панорамных окнах или угловом расположении помещения применяются повышающие коэффициенты: 1,2–1,5.
Пример: комната площадью 18 м² с потолками 2,7 м. Теплопотери составят 1800 Вт. Делим на мощность одной секции – 180 Вт. Получаем 10 секций. Если в помещении два окна или оно угловое, расчётная потребность увеличивается до 2100–2300 Вт. В этом случае потребуется уже 12–13 секций.
Для помещений с потолками 3 м и выше используется формула: 40 Вт × объём помещения. При объёме 54 м³ (18 м² × 3 м) – необходимо 2160 Вт. Делим на 180 – получаем 12 секций.
Уточнять мощность конкретной модели следует по технической документации. Расчёт нужно округлять в большую сторону, особенно в регионах с холодным климатом. Установка термостатических головок позволит регулировать температуру при избыточной мощности.
Выбор инструмента и материалов для разборки и сборки радиатора
Для наращивания секций биметаллического радиатора потребуется точный подбор инструментов и расходных материалов. Ошибки на этом этапе приводят к перекосу секций, повреждению резьбы или утечкам.
- Радиаторный ключ – шестигранный или универсальный, длина не менее 400 мм. Подходит для откручивания и закручивания ниппелей внутри секций. Лучше использовать каленый инструмент – он не деформируется при значительном усилии.
- Ниппели соединительные – стандартные для выбранной модели радиатора, шаг резьбы обычно 1 дюйм. Обязательно брать новые, даже если старые не повреждены.
- Прокладки межсекционные – термостойкая силиконовая или паронитовая резина. Диаметр и форма должны строго соответствовать радиатору, иначе герметичность не гарантируется.
- Разводной ключ – для фиксации корпуса и снятия заглушек. Диапазон раскрытия – от 0 до 36 мм.
- Тиски или струбцины – для надежной фиксации радиатора на верстаке во время разборки. Без устойчивой фиксации возможен срыв резьбы.
- Герметик резьбовой (опционально) – используется при слабом прилегании резьбовых соединений. Необходим при износе резьбы или неоднородности поверхности.
- Чистая ветошь и металлическая щетка – для очистки посадочных мест от коррозии и остатков старого герметика.
Перед началом работ необходимо проверить совместимость добавляемых секций с существующими по глубине, высоте и резьбе. Использование неподходящих элементов приводит к утечкам и деформации конструкции.
Подготовка радиатора к наращиванию: слив теплоносителя и демонтаж
Перед добавлением секций необходимо полностью подготовить радиатор. Неправильные действия могут привести к утечкам и повреждению соединений.
- Перекройте подающую и обратную трубы с помощью запорной арматуры. Если краны отсутствуют, потребуется отключение стояка.
- Убедитесь, что система остыла. Температура воды не должна превышать +30 °C.
- Откройте кран Маевского или аналогичный воздухоотводчик для сброса давления.
- Слейте теплоноситель через сливной штуцер или, при его отсутствии, аккуратно ослабьте нижнее соединение радиатора. Подготовьте ёмкость объемом не менее 10 литров.
После удаления воды приступайте к демонтажу:
- Снимите декоративные экраны и доступ к креплениям радиатора.
- Отсоедините радиаторные гайки (американки) с помощью разводного или газового ключа. Работайте поочерёдно, удерживая корпус радиатора для предотвращения деформации.
- Осторожно снимите радиатор с кронштейнов. Если он закреплён на шпильках, выкрутите их при необходимости.
- Осмотрите соединительные элементы: состояние резьбы, прокладок, отсутствие следов коррозии. Изношенные детали замените заранее.
Перед началом наращивания радиатор должен быть полностью очищен от остатков теплоносителя и загрязнений. Очистку внутренней поверхности удобно проводить сжатым воздухом или промывочной жидкостью для алюминиевых сплавов.

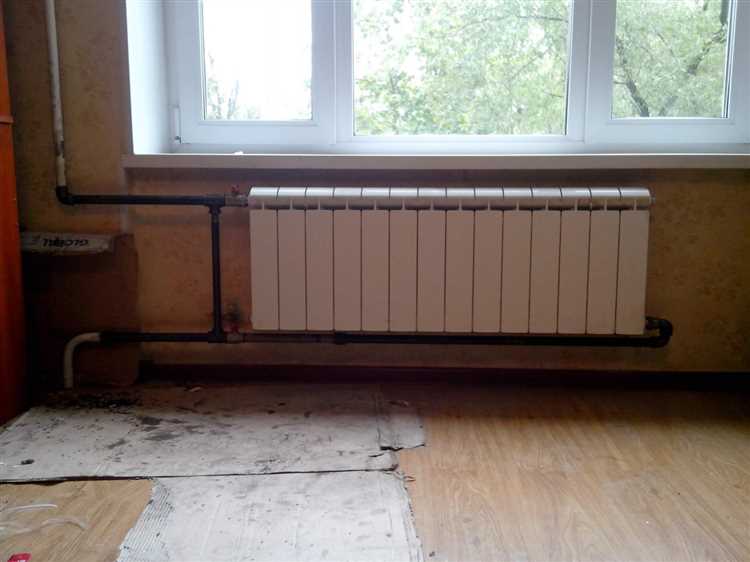

Разборка радиатора и отсоединение заглушек и ниппелей
Перед началом работ перекрой подачу теплоносителя, слей остатки воды через сливной кран или, при его отсутствии, с помощью демонтажа нижней заглушки. Убедись в отсутствии давления в системе.
Размести радиатор на горизонтальной поверхности, используя прокладки для защиты покрытия. Для отсоединения заглушек и ниппелей потребуется радиаторный ключ – его диаметр должен соответствовать внутреннему профилю ниппеля, чаще всего используется инструмент на 1 дюйм.
Заглушки откручиваются разводным или газовым ключом. Работай аккуратно, особенно с алюминиевыми крышками – чрезмерное усилие может повредить резьбу. После снятия заглушек получаешь доступ к соединительным ниппелям.

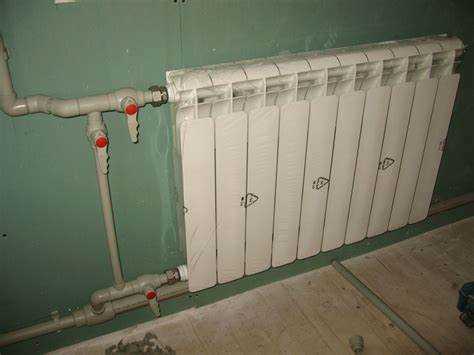

Соединение новых секций с основным радиатором при помощи ниппелей и прокладок
Для наращивания биметаллического радиатора требуется надежное соединение секций, обеспечивающее герметичность и долговечность. Ключевой элемент – ниппель, который служит переходником между секциями. Обычно используются стальные или никелированные ниппели с резьбой М20×1,5, совместимые с большинством моделей радиаторов.
Перед монтажом ниппелей важно проверить целостность резьбы и очистить контактные поверхности от загрязнений и остатков герметика. Рекомендуется использовать специальные уплотнительные прокладки из паронита или силикона толщиной 0,5–1 мм. Прокладки следует аккуратно устанавливать в гнезда ниппелей, чтобы избежать перекоса и деформации.
При соединении секций не применяйте чрезмерные усилия – затягивание следует выполнять равномерно с моментом 15–20 Н·м, чтобы не повредить резьбу и не сплющить прокладку. Для повышения герметичности допускается использование пасты на основе фторопласта или графита, но только совместимой с уплотнительным материалом.
После сборки рекомендуется проверить соединение на утечки, подав давление не менее рабочего на 10–15%. В случае обнаружения подтекания следует аккуратно подтянуть ниппели, контролируя при этом состояние прокладок.
Использование оригинальных комплектующих от производителя радиатора снижает риск некорректного монтажа и продлевает срок службы всей системы отопления.
Проверка герметичности соединений перед установкой радиатора на место
После наращивания секций и сборки радиатора необходимо тщательно проверить герметичность всех соединений. Для этого подсоедините радиатор к источнику давления воды с помощью шланга или насоса. Оптимальное давление для теста – 1,5–2 атмосферы, превышать не стоит, чтобы избежать повреждений новых соединений.
Следует закрыть все заглушки и пробки, затем заполнить радиатор водой, аккуратно удаляя воздух через воздухоотводчик. Внимательно осмотрите стыки между секциями, резьбовые соединения и места крепления клапанов на наличие подтеков. Любые капли или влажные пятна указывают на неплотность.
Для усиления визуального контроля используйте мыльный раствор или специальные индикаторы утечек – пена на поверхности выявит даже мелкие трещины и микротрещины. Если обнаружены протечки, подтяните резьбовые соединения или замените уплотнители, применяя качественную паронитовую прокладку или силиконовый герметик, предназначенный для отопительных систем.
После устранения дефектов повторите тест не менее двух раз с интервалом в 15–20 минут. Отсутствие изменений давления и влаги на стыках гарантирует готовность радиатора к монтажу. Игнорирование этой проверки может привести к протечкам и повреждениям при эксплуатации.

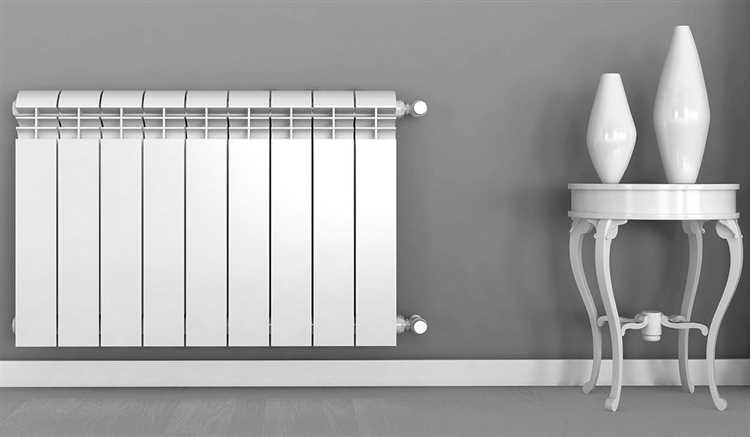

Установка радиатора и заполнение системы теплоносителем
Перед монтажом необходимо проверить состояние соединительных элементов и резьбовых уплотнений, использовать только оригинальные прокладки и уплотнительные кольца. Радиатор закрепляют на стене с помощью кронштейнов, выдерживая горизонтальный уровень для равномерного распределения жидкости. Подключение производится через нижние или боковые патрубки, соблюдая направление потока, указанное на корпусе.
Перед заполнением систему промывают, чтобы удалить остатки монтажной пыли и возможные загрязнения. Теплоноситель заливается через расширительный бак или отдельный вводной патрубок, избегая попадания воздуха. После заполнения следует несколько раз прокачать систему для удаления воздушных пробок, используя специальные краны или автоматические воздухоотводчики на радиаторе.
Для предотвращения коррозии и увеличения срока службы рекомендуется применять антифриз или специальные теплоносители с ингибиторами. Заполнение проводится при выключенном отоплении, после чего проверяют герметичность соединений и давление в системе, ориентируясь на рекомендованные параметры для конкретного котла или контура.
Вопрос-ответ:
Можно ли нарастить секции биметаллического радиатора самостоятельно без специального инструмента?
Технически это возможно, но для качественного соединения потребуется специальный ключ для радиаторов и уплотнительные прокладки нужного размера. Без них герметичность будет нарушена, что приведёт к протечкам. Кроме того, важно правильно подобрать новые секции по модели и толщине, чтобы сохранить баланс давления в системе отопления.
Какие шаги нужно выполнить, чтобы добавить новые секции к биметаллическому радиатору?
Сначала нужно перекрыть подачу теплоносителя и слить воду из системы в месте подключения. Затем аккуратно откручиваются заглушки с обеих сторон радиатора, чтобы освободить места для установки новых секций. После этого устанавливаются дополнительные секции с прокладками между ними, тщательно затягиваются гайки ключом. В конце проверяется герметичность и после подключения система заполняется водой.
Какие ошибки чаще всего допускают при наращивании секций биметаллических радиаторов?
Основные ошибки — это недостаточное или чрезмерное затягивание соединений, использование неподходящих прокладок, а также отсутствие проверки на герметичность после установки. Иногда новые секции берутся несовместимые по конструкции или размеру, что приводит к деформациям и протечкам. Также бывает, что систему не очищают перед работой, и осадок мешает плотному прилеганию элементов.
Как понять, сколько секций можно добавить к существующему радиатору без риска для системы отопления?
Количество добавляемых секций зависит от мощности котла, давления в системе и характеристик трубопровода. Чрезмерное увеличение радиатора может привести к снижению давления или перегрузке системы. Для точного расчёта рекомендуется обратиться к технической документации оборудования или проконсультироваться с инженером по отоплению. Обычно прибавляют не более 2–3 секций к уже установленному радиатору.
Как избежать протечек после наращивания секций биметаллического радиатора?
Важно использовать качественные уплотнители и специальные ключи для правильного затягивания гаек. Все соединения нужно проверять на герметичность под давлением после сборки. Если появляются малейшие капли, необходимо ослабить или подтянуть соединения заново. Также стоит применять герметик или специальные пасты для повышения надежности стыков, особенно если радиатор работает в условиях повышенного давления.
