Реле напряжения – это электронное устройство, предназначенное для защиты бытовой электросети от критических отклонений напряжения. При превышении установленных порогов срабатывает отключение питания, что предотвращает повреждение бытовой техники. Для корректной работы реле необходимо точно задать параметры срабатывания и временные задержки.
Номинальное напряжение в большинстве российских квартир составляет 230 В. Допустимые отклонения в соответствии с ГОСТ 32144-2013 – от 198 до 253 В. Настройку верхнего и нижнего порогов следует выполнять с учетом этих значений. Рекомендуется установить нижний порог отключения на уровне 190–195 В, а верхний – в пределах 250–255 В. Это обеспечит защиту без ложных срабатываний при кратковременных просадках или всплесках.
Время задержки на включение должно быть не менее 5 секунд, чтобы избежать повторного включения при нестабильном напряжении. При наличии холодильников или компрессорного оборудования задержку лучше увеличить до 10–15 секунд. Время отключения должно быть минимальным – от 0,1 до 0,2 секунды, чтобы среагировать на резкий скачок или провал напряжения.

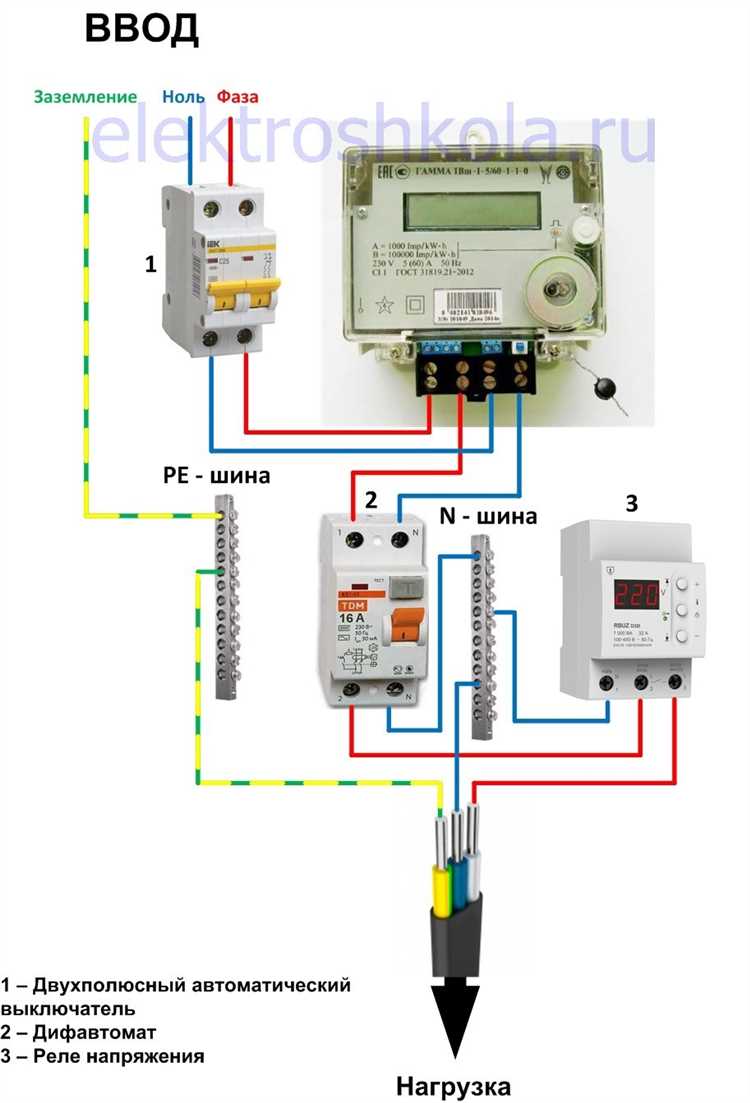

Реле должно устанавливаться после вводного автомата, но до всех остальных потребителей. Подключение следует выполнять строго в соответствии со схемой производителя. Недопустимо подключать нулевой провод через реле, если это не предусмотрено его конструкцией. Нарушение этого правила может привести к повреждению оборудования или ложным срабатываниям.

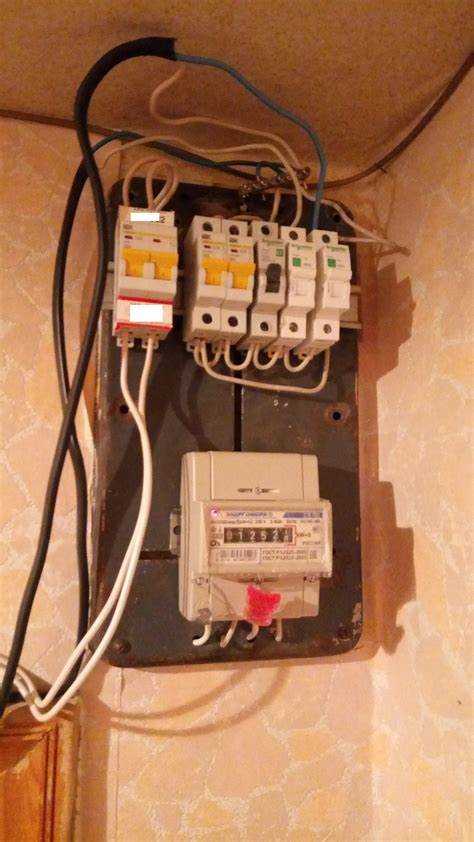

Выбор места установки реле напряжения в распределительном щите
Реле напряжения устанавливается до автоматов защиты групповых линий, но после вводного автомата. Такое расположение обеспечивает защиту всех потребителей от отклонений напряжения при сохранении возможности отключения всего щита через вводной автомат.

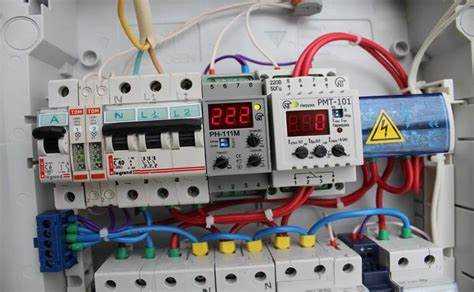

Оптимальное место – на DIN-рейке рядом с входным автоматом. При этом важно обеспечить доступ к клеммам для подключения фазного и нулевого проводников. При установке в трёхфазной сети необходимо использовать три однофазных реле либо одно трёхфазное, при этом каждая фаза должна проходить через реле до распределения на группы.
Следует учитывать габариты устройства: типовые реле занимают от 1 до 4 модулей на DIN-рейке. Пространство в щите должно позволять установить реле без плотного прилегания к другим приборам, что важно для вентиляции и снижения тепловой нагрузки.
Подключение выполняется медными жилами сечением не менее 2,5 мм² для однофазных сетей. При большом токе нагрузки требуется реле с контактной группой на внешний пускатель, размещаемый отдельно, но вблизи реле для минимизации длины управляющих проводов.
Важно предусмотреть маркировку и доступность – реле должно быть обозначено и не перекрыто другими элементами щита, особенно в случае необходимости ручной перезагрузки устройства.
Определение номинального напряжения и тока для конкретной нагрузки
Перед настройкой реле напряжения необходимо точно определить параметры электропитания подключаемой нагрузки. Напряжение в бытовой сети – 230 В, отклонения допустимы в пределах ±10 %, то есть от 207 до 253 В. Эти границы служат основой для установки пределов отключения.
Ток рассчитывается исходя из мощности устройств, подключённых к линии. Для однофазной сети используется формула: I = P / U, где I – ток (А), P – мощность (Вт), U – напряжение (В). Например, для нагрузки мощностью 3 000 Вт при напряжении 230 В расчетный ток составит 13 А. Учитывается также пусковой ток для оборудования с высокими стартовыми нагрузками – холодильников, кондиционеров, насосов. В таких случаях вводится коэффициент запаса не менее 1.2.
При наличии нескольких групп потребителей важно учитывать суммарную нагрузку. Если общий ток превышает номинал реле, требуется либо использовать реле с большей допустимой силой тока, либо распределить нагрузку на несколько устройств. Нельзя допускать работу реле на предельной мощности – перегрев сокращает срок службы и снижает точность срабатывания.
Важна корректная настройка как верхнего, так и нижнего порога срабатывания. Для защиты чувствительной электроники допустимо установить отключение при 250 В и 210 В, для менее чувствительной техники границы можно расширить до 253 В и 200 В. Настройка должна учитывать характеристики конкретных приборов и стабильность электроснабжения в доме.
Подключение реле напряжения к сети с учётом схемы заземления
Перед подключением реле напряжения необходимо определить тип схемы заземления в квартире: TN-C, TN-S или TN-C-S. От этого зависит порядок коммутации и требования к безопасности.
В сети TN-C нулевой и защитный проводники объединены (PEN). Установка реле напряжения возможна, но требует строго соблюдения подключения: фазный провод (L) заводится на вход реле, PEN – на нулевой контакт. Запрещено разделение PEN на PE и N без повторного заземления. При подключении нагрузки через реле важно обеспечить надёжный контакт PEN с корпусом распределительного щита.
В системе TN-S защитный (PE) и рабочий ноль (N) разделены. Реле подключается следующим образом: L – на вход реле, N – на нулевой клемме, PE – на корпус щита и отдельный контур заземления. При монтаже важно не перепутать N и PE, чтобы избежать ложных срабатываний и нарушения функций защиты.
Для TN-C-S необходимо проверить наличие точки повторного заземления PEN с последующим разделением на PE и N. Реле подключается по аналогии с TN-S, но с обязательной проверкой сопротивления заземляющего контура. Допустимое значение – не выше 4 Ом для квартирных сетей.
Во всех случаях установка реле после вводного автомата и до групповых выключателей. Категорически не допускается установка реле в разрыв PE. Корпус устройства должен иметь контакт с защитным проводником (если предусмотрено клеммой PE), особенно при наличии металлического корпуса.
Настройка порогов отключения по верхнему и нижнему напряжению
Для корректной работы реле необходимо установить пороги отключения, соответствующие допустимому диапазону напряжения бытовой сети. В большинстве случаев реле позволяет задать верхний и нижний предел с точностью до 1 Вольта.
Рекомендуемые значения:
- Верхний порог – 250 В. При превышении этого значения реле отключит нагрузку, предотвращая повреждение бытовой техники.
- Нижний порог – 180 В. Ниже этого уровня большинство приборов работают нестабильно или не включаются вовсе.

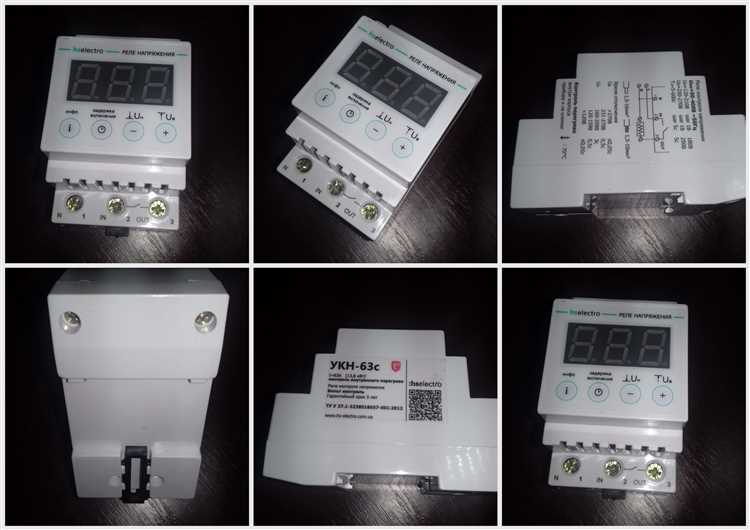

Настройка выполняется с помощью кнопок или поворотного энкодера на корпусе устройства. Некоторые модели требуют удержания кнопки “SET” для входа в режим программирования. После этого поочерёдно устанавливаются верхнее и нижнее значения, подтверждаемые кратковременным нажатием.
Для контроля точности используйте мультиметр, подключённый параллельно входу реле. Это особенно важно при наличии нестабильного напряжения в сети.
После установки порогов реле сохраняет параметры в энергонезависимой памяти. Проверку работы следует выполнить путём искусственного понижения и повышения напряжения (например, через лабораторный автотрансформатор), наблюдая за реакцией реле на достижение границ отключения.
Установка временных задержек на включение и отключение питания
Задержка на включение предотвращает запуск электроприборов сразу после восстановления напряжения. Это критично при кратковременных провалах питания, когда повторный старт может вызвать перегрузку сети. Рекомендуемая задержка – 5–15 секунд. Для холодильников, компрессоров и кондиционеров – не менее 180 секунд, чтобы избежать пуска под давлением.
Задержка на отключение защищает от кратковременных скачков, которые могут не представлять угрозы. Установка задержки позволяет избежать ложных срабатываний. Оптимальное значение – 0,1–0,5 секунды. При превышении напряжения выше 265 В или падении ниже 170 В без задержки, защита сработает мгновенно, что может быть излишне чувствительно к помехам в сети.
Настройка выполняется с помощью регуляторов на корпусе реле. Delay On отвечает за задержку включения, Delay Off – за отключение. При отсутствии подписей, следует обращаться к маркировке на плате или инструкции устройства. Важно установить значения, соответствующие типу нагрузки, чтобы обеспечить стабильную работу без излишней чувствительности к флуктуациям сети.

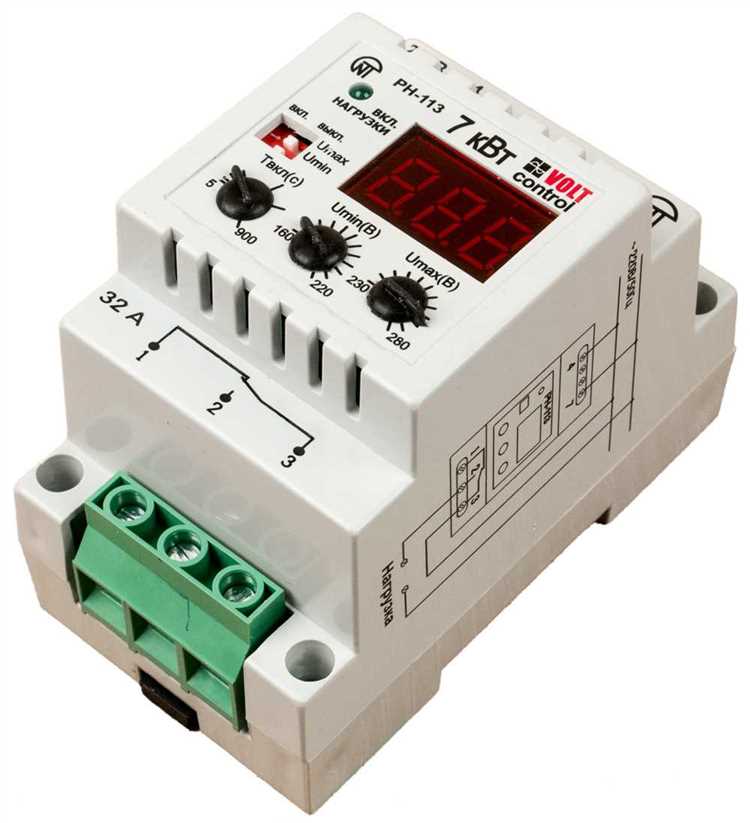

Проверка работы реле при перепадах напряжения с помощью тестера
Для проверки реле напряжения потребуется цифровой мультиметр с функцией измерения переменного напряжения и омметр. Сначала отключите реле от сети, чтобы избежать повреждений и травм.
Подключите мультиметр к входным клеммам реле и подайте питание с регулируемым источником или стабилизатором, имитируя перепады напряжения в диапазоне от 180 В до 260 В. Зафиксируйте напряжение срабатывания реле на пониженной и повышенной границах.
Затем переключите мультиметр на режим проверки цепи и измерьте сопротивление между выходными клеммами реле при различных значениях входного напряжения. При нормальной работе сопротивление должно падать до близкого к нулю значения при подаче нормального напряжения и возрастать до бесконечности при выходе за установленные пределы.
Проверьте время срабатывания реле, фиксируя интервал от изменения напряжения до переключения контактов, оно должно составлять не более 0,1 секунды для качественных устройств. Если реле не срабатывает в пределах заданных параметров или время реакции превышает норму, требуется регулировка или замена.
По завершении проверки убедитесь в отсутствии перегрева элементов и стабильности показаний при повторном тестировании. Регулярный контроль с помощью тестера помогает предотвратить выход из строя электроприборов из-за нестабильного напряжения.
Фиксация параметров и контроль их сохранности при сбоях питания
Для корректной работы реле напряжения важно обеспечить сохранение настроек при отключениях электричества. Большинство современных устройств используют энергонезависимую память (EEPROM или флэш), но без правильной фиксации параметры могут сброситься.
Основные рекомендации по фиксации и контролю параметров:
- После настройки обязательно выполнить команду записи параметров в память. В ряде моделей это отдельная кнопка или последовательность нажатий, без которой изменения остаются только в оперативной памяти.
- Проверять успешность записи, используя индикаторы состояния или тестовую перезагрузку устройства. Если настройки сбрасываются, следует повторить процедуру записи.
- Избегать частых и резких перебоев питания во время записи – в этот момент питание должно быть стабильным, чтобы избежать повреждения памяти.
- Регулярно контролировать работоспособность реле и его реакцию на отключение и восстановление питания – это выявит скрытые проблемы с сохранением настроек.
- При эксплуатации с нестабильным питанием рекомендуется дополнительно подключить ИБП или суперконденсаторы, обеспечивающие питание контроллера при сбоях для корректного завершения записи.
В некоторых моделях предусмотрены функции автоматического резервного копирования настроек через несколько минут после изменения. Активировать эту опцию, если она доступна.
Регулярный осмотр и тестирование сохранности параметров – ключ к стабильной работе реле напряжения и защите домашней электросети.
Вопрос-ответ:
Как определить подходящий уровень срабатывания реле напряжения для квартиры?
Уровень срабатывания реле выбирается исходя из допустимых колебаний напряжения в вашей электросети. Обычно для жилых помещений устанавливают нижний порог около 185-190 В и верхний — около 245-255 В. Эти значения соответствуют стандартам и защищают бытовую технику от перепадов. Если напряжение выходит за эти границы, реле отключит питание, предотвращая поломки. Для точного подбора лучше проверить реальные показатели напряжения в вашей сети с помощью мультиметра или обратиться к электрику.
Можно ли самостоятельно настроить задержку отключения и включения реле напряжения?
Настройка задержки обычно доступна на многих моделях реле и позволяет избежать частых срабатываний при кратковременных перепадах напряжения. Самостоятельно изменить эти параметры можно, если устройство оснащено соответствующими регуляторами или кнопками. Важно внимательно читать инструкцию производителя и не превышать рекомендуемые значения задержки, чтобы обеспечить надежную защиту техники. Если сомневаетесь, лучше вызвать специалиста для корректной настройки.
Что произойдет, если реле напряжения настроено неправильно?
Если реле выставлено с слишком узким диапазоном срабатывания или слишком короткой задержкой, оно может часто отключать питание из-за незначительных перепадов, вызывая неудобства. В случае слишком широких границ защита может не сработать вовремя, что приведет к риску повреждения электроприборов. Неправильная настройка задержек также может привести к быстрой изнашиваемости устройства или к коротким перебоям в работе техники. Поэтому важно настроить реле с учетом конкретных условий вашей электросети.
Какие параметры реле напряжения нужно проверить перед установкой в квартире?
Перед монтажом следует изучить технические характеристики реле: максимальный ток нагрузки, диапазон напряжения срабатывания, время задержки отключения и включения, а также наличие защиты от перегрева и короткого замыкания. Нужно удостовериться, что параметры соответствуют нагрузке и особенностям электросети вашей квартиры. Также стоит проверить габариты устройства, чтобы оно поместилось в щиток, и ознакомиться с рекомендациями по монтажу, чтобы избежать ошибок при установке.
Как понять, что реле напряжения сработало и отключило питание в квартире?
Большинство реле имеют индикаторы, которые сигнализируют о состоянии устройства. При срабатывании световой или звуковой индикатор показывает, что питание отключено из-за выхода напряжения за заданные пределы. Кроме того, в квартире пропадает электричество на защищенной линии. Для точного определения причины стоит проверить сам реле и параметры напряжения. Если устройство постоянно отключается, возможно, стоит отрегулировать его настройки или проверить электросеть на наличие проблем.
Как правильно выбрать и настроить реле напряжения для квартиры, чтобы защитить электроприборы?
Реле напряжения подбирают по максимальному току, который будет протекать через него в квартире, и по диапазону напряжений, при которых оно должно сработать. Обычно берут устройство с запасом по мощности от суммарной нагрузки. Настройка включает установку верхнего и нижнего порогов срабатывания: верхний — чуть выше номинального напряжения сети (например, 240 В), нижний — чуть ниже (около 180–190 В). Также важно задать задержку отключения, чтобы избежать ложных срабатываний из-за кратковременных скачков. После установки нужно проверить работу реле на разных напряжениях, имитируя перепады, и убедиться, что оно отключает и включается корректно.
