Работа с паяльником называется пайкой. Она представляет собой процесс соединения металлических деталей с использованием расплавленного припоя – материала с температурой плавления ниже, чем у соединяемых элементов. Пайка используется в производстве и ремонте электроники, при монтаже печатных плат, в радиотехнике, а также в ювелирном деле и сантехнике.
Пайкой занимаются монтажники РЭА (радиоэлектронной аппаратуры), радиотехники, электромонтажники, сервисные инженеры, а также любители электроники. В зависимости от сферы применения специалист может выполнять точечную пайку компонентов SMD (поверхностного монтажа) или собирать более габаритные конструкции с применением проводов, разъёмов и трансформаторов.
Ключевыми инструментами являются: паяльник (чаще всего с регулировкой температуры), припой с содержанием олова и свинца или бессвинцовый, флюс, а также средства очистки жал (губка, латунная стружка). Для стабильной пайки важно соблюдать температурный режим: большинство работ выполняется в диапазоне 320–370 °C. При перегреве компонентов возможны отслоения дорожек, а при недостатке температуры – холодные спайки, ведущие к нестабильной работе схемы.
Освоение пайки требует практики и соблюдения техники безопасности: обязательно наличие вытяжки или работа в хорошо проветриваемом помещении, защита глаз, отказ от пайки на коленях или нестабильной поверхности. Начинающим рекомендуется отработать навык на старых платах и использовать паяльную станцию с термостабилизацией – она даёт точный контроль температуры и предотвращает перегрев.
Как правильно называется профессия, связанная с пайкой
- Пайщик – рабочая специальность, подразумевающая выполнение ручной пайки печатных плат, проводов, радиокомпонентов. Чаще всего работает по технологическим картам и схемам.
- Монтажник РЭА и П – более широкая квалификация, включающая сборку, установку и пайку элементов, а также проверку работоспособности узлов. Требует понимания схем и допусков по классу точности.
- Слесарь-сборщик РЭА – выполняет пайку в рамках общего процесса сборки. Используется на серийных производствах.
Для высокоточной пайки, особенно на микросхемах с шагом менее 0,5 мм, требуются навыки микроэлектромонтажа. В этом случае специалисты могут называться операторами микроэлектронной сборки или микроэлектромонтажниками.
На производстве применяют классификацию по разрядам (3–6). Чем выше разряд, тем больше сложность работ: от пайки обычных элементов до монтажа по объёмной технологии (3D монтаж).
Работа с паяльником также входит в обязанности специалистов по ремонту электроники. Например:
- Радиомеханик – ремонтирует бытовую технику, используя пайку для замены компонентов.
- Инженер-электроник – выполняет восстановление цепей, пайку BGA-чипов, применяет ИК-станции.
При выборе названия профессии необходимо учитывать контекст: ремонт, серийная сборка, опытные образцы или микроэлектроника. От этого зависит не только наименование должности, но и требования к квалификации.
Чем занимается специалист по пайке на практике
Специалист по пайке выполняет монтаж, ремонт и соединение электронных компонентов, металлических деталей или кабельных систем с использованием припоя и флюсов. В его задачи входит точная установка элементов на печатные платы, контроль температуры жала паяльника и подбор оптимального сплава для конкретного соединения.
Для обеспечения надёжности соединений специалист очищает рабочую зону от окислов, применяет соответствующие флюсы и контролирует толщину паяного шва. При пайке оптоволоконных или силовых кабелей он использует термоусадочные муфты и пресс-инструменты в сочетании с пайкой, если это требует стандарт монтажа.
Кроме самой пайки, он занимается визуальным контролем соединений, проводит тестирование на короткие замыкания и проверяет сопротивление швов. На производстве выполняет серийную пайку по шаблонам, используя паяльные станции, дозаторы припоя и системы вытяжки дыма.
Отдельное внимание уделяется технике безопасности: защита глаз, отвод паров флюса, заземление оборудования. Работа требует уверенной руки, знания маркировки компонентов, а также умения читать схемы и чертежи.
Какие типы пайки существуют и где они применяются
Пайка подразделяется на несколько основных типов в зависимости от температуры плавления припоя и области использования. Наиболее распространённые виды: мягкая, твёрдая и высокотемпературная пайка.
Мягкая пайка осуществляется при температуре до 450 °C. Используются оловянно-свинцовые и бессвинцовые припои. Такой тип применяют в радиоэлектронике, бытовой технике, ювелирных изделиях и мелком ремонте. Основное преимущество – минимальная тепловая нагрузка на компоненты.
Твёрдая пайка требует температуры от 450 до 900 °C. В качестве припоев используются медные, серебряные, латунные сплавы. Этот метод подходит для соединения деталей из меди, латуни, стали, особенно в сантехнике, холодильном оборудовании и производстве теплообменников.
Высокотемпературная пайка, включая пайку в вакууме и в среде защитных газов, проводится при температурах выше 900 °C. Используется в авиакосмической, медицинской и оборонной промышленности для соединения жаропрочных сплавов, титана, вольфрама. Отличается высокой прочностью соединения и герметичностью.
Выбор типа пайки определяется материалами, условиями эксплуатации изделия и требованиями к прочности соединения. Для медных труб – твёрдая пайка. Для печатных плат – мягкая. Для деталей турбин – вакуумная высокотемпературная.
Какие инструменты и материалы используют при пайке

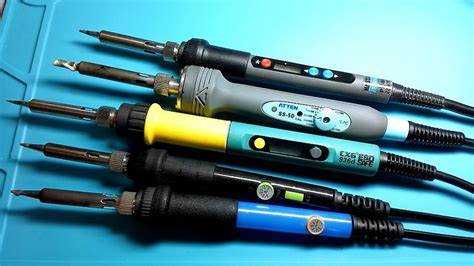

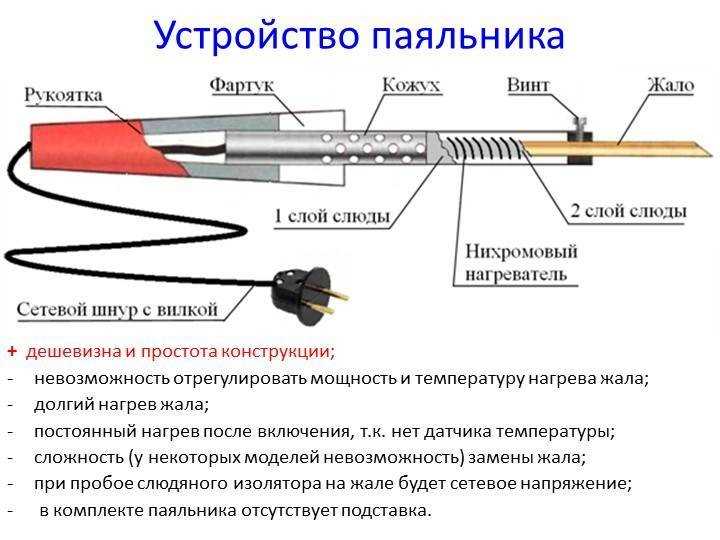

Для ручной пайки применяют несколько обязательных инструментов. Основной – паяльник. Для электроники используют модели мощностью 20–60 Вт с жалом в виде иглы или клина. Для крупных соединений берут паяльники мощностью до 100 Вт. Температура жала должна регулироваться, особенно при работе с чувствительными элементами.
Флюсы делятся на активные и неактивные. Для печатных плат применяют неактивные (например, канифоль в спирте или безводный RMA-флюс). Агрессивные флюсы (например, кислота) подходят только для лужения проводов вне электроники, так как разрушают дорожки.
Припой используется в виде проволоки с флюсом внутри. Для работы с платами чаще применяют олово-свинцовый сплав Sn60Pb40 или Sn63Pb37 с температурой плавления 183–190 °C. Бессвинцовые припои (например, Sn96Ag4) требуют более высокой температуры и используются в промышленности.
Дополнительно применяют держатели для плат, третие руки с зажимами и подсветкой, антистатические браслеты, оловоотсосы, медные сетки для удаления припоя, пинцеты с антистатическим покрытием, а также лупы и микроскопы при пайке мелких элементов.
Для очистки жала используют влажную целлюлозную губку или латунную стружку. Применение наждачной бумаги или напильников недопустимо – это разрушает покрытие жала и снижает его срок службы.
Какие навыки требуются для работы с паяльником
Точная координация движений необходима для уверенного удержания жала на нужной точке. Ошибка в доли миллиметра может привести к отрыву дорожки или короткому замыканию.
Знание температурного режима позволяет избежать перегрева компонентов. Для большинства плат достаточно 320–360 °C. Работа с многослойными платами требует точного выбора температуры под конкретный припой и элемент.
Умение обращаться с расходными материалами: припой должен иметь правильный состав (обычно Sn60Pb40 или бессвинцовый SAC305), флюс – соответствовать типу пайки (например, безотмывочный для чистовой сборки).
Чтение электрических схем и маркировки компонентов позволяет определить, какой элемент и как должен быть припаян. Ошибки на этом этапе нередко приводят к повреждению платы при первом включении.
Опыт работы с инструментом: кроме самого паяльника, требуются пинцеты, кусачки, вакуумный отсос, оплетка для удаления припоя. Каждый из них требует отдельной техники применения.
Контроль качества соединения: пайка должна иметь зеркальный блеск, без трещин, наплывов и шариков. Навык визуального контроля формируется с практикой, но без него невозможно добиться стабильного результата.
Минимальные знания по электробезопасности: работа с сетью, особенно при ремонте источников питания, требует понимания, где может сохраняться опасное напряжение даже после отключения питания.
Где обучают пайке и как стать специалистом
Обучение пайке проводят в специализированных технических колледжах, профильных центрах профессионального образования и на курсах по электронике и радиотехнике. Важно выбирать учреждения с практической направленностью и сертифицированными преподавателями.
Для начала стоит пройти базовый курс по основам электроники и техники пайки, где обучают работе с различными типами паяльников, припоями и инструментами контроля качества соединений.
Дальнейшее повышение квалификации происходит через углубленные программы, включающие пайку поверхностного монтажа (SMD), пайку микроэлектроники и освоение автоматизированных методов. Рекомендуется практиковаться на реальных деталях и схемах, а также изучать стандарты качества, например IPC-A-610.
Чтобы стать специалистом, необходимы регулярные практические занятия, выполнение контрольных работ и участие в профильных экзаменах. Получение сертификата подтверждает уровень подготовки и увеличивает шансы на трудоустройство.
Дополнительно полезно освоить навыки диагностики и ремонта электронных компонентов, что расширит спектр профессиональных задач и повысит ценность специалиста на рынке труда.
Вопрос-ответ:
Как называется процесс работы с паяльником?
Работа с паяльником называется пайкой. Это процесс соединения металлических деталей с помощью расплавленного припоя, который при охлаждении образует прочное соединение.
Кто обычно выполняет пайку в производстве или ремонте техники?
Пайку выполняют специалисты, которых называют паяльщиками. Это люди, обученные работать с паяльником, они занимаются монтажом и ремонтом электронных компонентов, а также других мелких металлических соединений.
Какие навыки нужны для того, чтобы качественно паять детали паяльником?
Для качественной пайки важна аккуратность и точность, умение правильно подготовить детали и припой, а также знание температурных режимов. Также важно уметь правильно держать паяльник и контролировать процесс, чтобы не перегреть компоненты и обеспечить надежное соединение.
В каких сферах чаще всего требуется работа с паяльником?
Пайка востребована в электронике, радиотехнике, ремонте бытовой техники, производстве печатных плат и ювелирном деле. Там, где нужно соединять мелкие металлические детали, пайка становится необходимым этапом работы.
