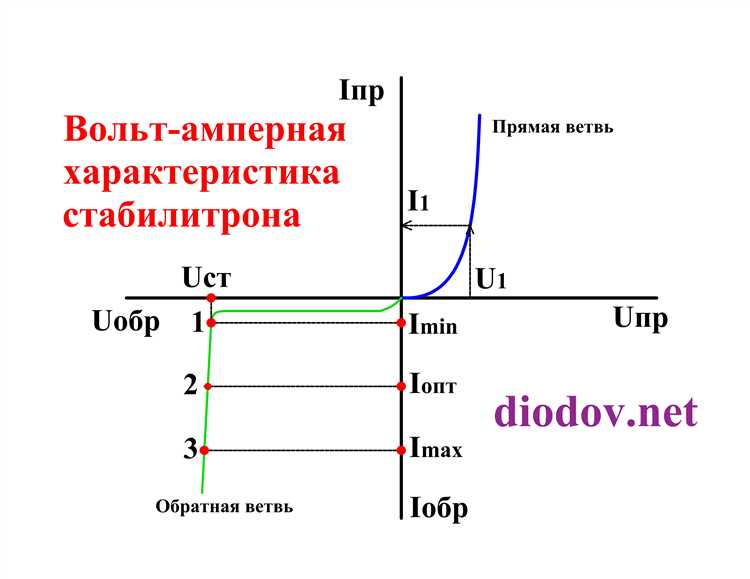

Стабилитрон – полупроводниковый диод, предназначенный для стабилизации напряжения в цепях. Его ключевая характеристика – напряжение стабилизации, при котором начинается лавинный пробой. Для точной работы схемы важно знать это значение с высокой точностью, особенно при ремонте или замене элементов в блоках питания, импульсных преобразователях и других электронных устройствах.

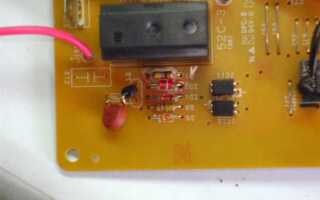

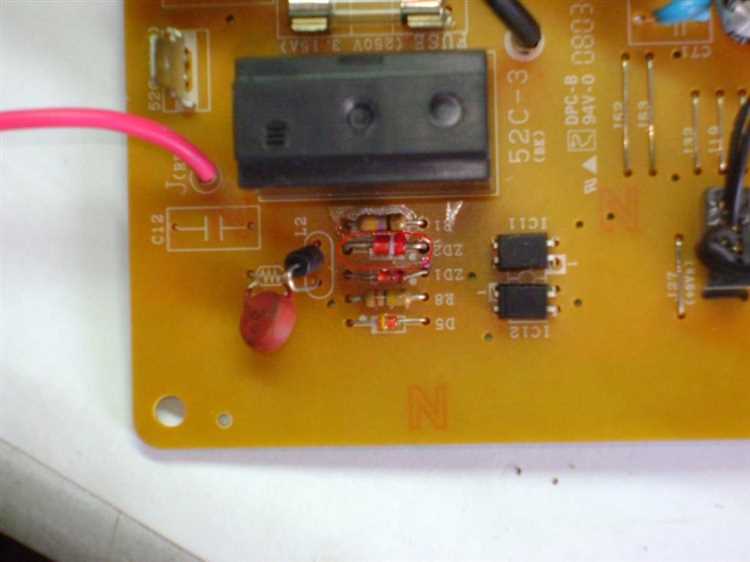

Если маркировка стерта или вызывает сомнения, первым шагом будет проверка с использованием мультиметра с функцией измерения напряжения. В простейшем случае стабилитрон включается в цепь с резистором и источником питания. Постепенно увеличивая напряжение, можно зафиксировать момент, при котором ток через стабилитрон начинает резко возрастать – это и есть напряжение стабилизации.
Для более точных измерений применяют лабораторные блоки питания с регулируемым выходом. Включив стабилитрон в обратной полярности и последовательно добавив токоограничивающий резистор, начинают плавно повышать напряжение. Используя вольтметр, фиксируют значение, при котором напряжение перестаёт расти и «замирает» – это рабочая точка стабилитрона.
Также можно использовать специализированные тестеры полупроводников, которые автоматически определяют тип компонента и отображают параметры, включая напряжение стабилизации. Однако при отсутствии такой аппаратуры метод с регулируемым источником остаётся наиболее точным и доступным.
Как обозначается напряжение стабилитрона на корпусе

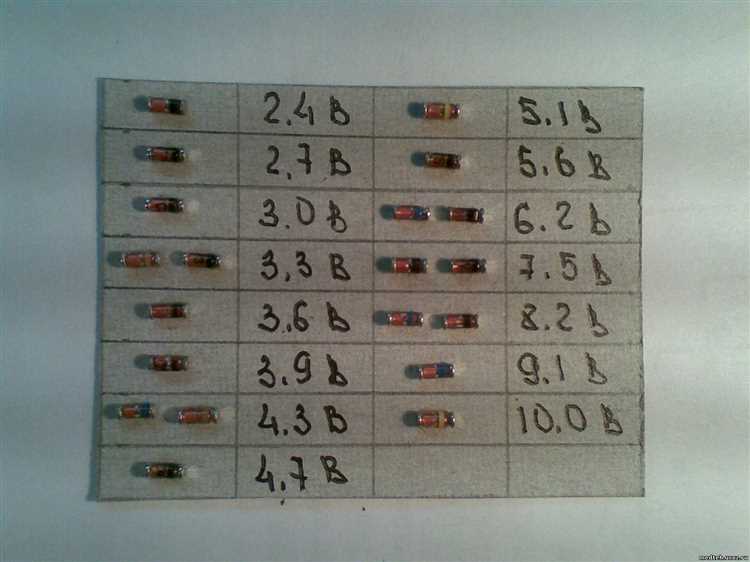

На корпусе стабилитрона напряжение стабилизации указывается в виде цифрового обозначения, которое может быть представлено в вольтах или закодировано по международному стандарту. Чаще всего напряжение указывается непосредственно в виде числа, например: 5V1 или 12V, где первая часть – номинал, а буква V разделяет целую и дробную часть. Пример: 5V1 означает 5,1 В.
Иногда маркировка может быть нанесена в сокращённой форме: 5.1 или 5,1 (в зависимости от страны производства). Также встречаются обозначения по DIN-стандарту, например: BZX55C5V1, где последние символы указывают на напряжение стабилизации – в данном случае 5,1 В.
Если корпус малогабаритный (SMD-компоненты), используется цифровой код, например: Z5.6, A7, B13. Расшифровку таких кодов производят по справочнику производителя. Например, маркировка A7 у одного производителя может означать 6,8 В, а у другого – 7,5 В.
Обращайте внимание на точку или букву, разделяющую цифры. Отсутствие точки может означать, что дробная часть подразумевается. Например, 51 может означать 5,1 В, если нет других чисел на корпусе.
Рядом с цифровым кодом может стоять буква, обозначающая допуск: A – ±1%, B – ±2%, C – ±5%. Это важно при подборе стабилитрона для точных схем.
Перед покупкой или использованием желательно сверить маркировку с техническим паспортом компонента или справочником, чтобы точно определить напряжение стабилизации и избежать ошибок при монтаже.
Как определить напряжение стабилитрона по маркировке
Маркировка стабилитрона указывается на его корпусе и содержит буквенно-цифровой код, из которого можно определить напряжение стабилизации. Наиболее часто встречаются стандарты обозначений: отечественный (например, КС156А) и международный (например, 1N4742A).
В отечественной системе напряжение стабилизации можно определить по номеру типа. Например, стабилитрон КС133А имеет напряжение стабилизации 5,6 В, КС156А – 12 В. Полное соответствие типов и напряжений можно найти в справочниках, таких как «Справочник радиолюбителя» или ГОСТ 17491.
Международная маркировка начинается с «1N» и содержит четыре цифры. Определить напряжение можно по соответствию конкретной модели. Например, 1N4733A – это стабилитрон на 5,1 В, 1N4742A – на 12 В. Суффиксы, такие как «A» или «B», обозначают допуски по напряжению или температурную стабильность и не влияют на основное значение.
В случае SMD-компонентов маркировка может быть кодовой, например «C6» для стабилитрона на 6,2 В. Такие коды часто неочевидны, поэтому требуется обратиться к технической документации производителя или использовать онлайн-каталоги по SMD-кодам.
При нечёткой или отсутствующей маркировке измерить напряжение стабилизации можно только с помощью источника питания и мультиметра, подключив стабилитрон в обратном направлении через токоограничивающий резистор.
Как измерить напряжение стабилитрона с помощью мультиметра
Для точного измерения стабилизационного напряжения стабилитрона требуется собрать простую схему с источником питания, резистором и самим стабилитроном. Обычный мультиметр в режиме измерения напряжения постоянного тока используется только как индикатор – он не подаёт нужного обратного напряжения самостоятельно.
Подключите источник питания с регулируемым напряжением (например, 12 В) к стабилитрону через токоограничивающий резистор. Значение резистора рассчитывается исходя из предполагаемого напряжения стабилизации и тока около 5–10 мА. Например, при питании 12 В и стабилитроне на 5,6 В подойдёт резистор 680 Ом (R = (12 — 5.6) / 0.01 = 640 Ом).
Анод стабилитрона подключается к минусу источника, катод – через резистор к плюсу. Мультиметр подключается параллельно стабилитрону – красный щуп к катоду, чёрный к аноду. После подачи питания стабилитрон перейдёт в режим стабилизации, и мультиметр покажет точное напряжение стабилизации.
Если напряжение питания недостаточно, стабилитрон не перейдёт в нужный режим, и измерение будет некорректным. Следите, чтобы напряжение источника было на 2–3 В выше предполагаемого стабилизационного напряжения. Также не превышайте допустимый ток стабилитрона, чтобы избежать его перегрева или выхода из строя.
Как использовать схему включения стабилитрона для проверки напряжения
Для определения напряжения стабилизации стабилитрона используется простая схема с балластным резистором и источником питания постоянного тока. Основная цель – создать условия, при которых стабилитрон переходит в режим стабилизации, и зафиксировать это напряжение.
Подключите стабилитрон анодом к минусу источника питания, катодом – через резистор к плюсу. Используйте источник с плавной регулировкой напряжения до 30 В, в зависимости от предполагаемого значения стабилизации.
Резистор подбирается из расчета ограничения тока в пределах 5–20 мА. Например, при ожидаемом напряжении стабилизации 12 В и питании 20 В, номинал резистора рассчитывается как (20 В – 12 В) / 0,01 А = 800 Ом. Ближайшее стандартное значение – 820 Ом. Мощность резистора – не менее 0,25 Вт.
Между катодом и анодом стабилитрона подключите вольтметр постоянного тока. Медленно увеличивайте напряжение источника. До достижения напряжения стабилизации на вольтметре будет расти напряжение, затем оно стабилизируется. Зафиксируйте это значение – оно и есть напряжение стабилизации.
Не допускайте превышения максимального тока стабилитрона, указанного в его техническом паспорте. При необходимости уменьшите ток, увеличив сопротивление резистора. После измерения отключите питание, чтобы избежать перегрева стабилитрона при длительном включении.
Как отличить стабилитрон от обычного диода при измерении

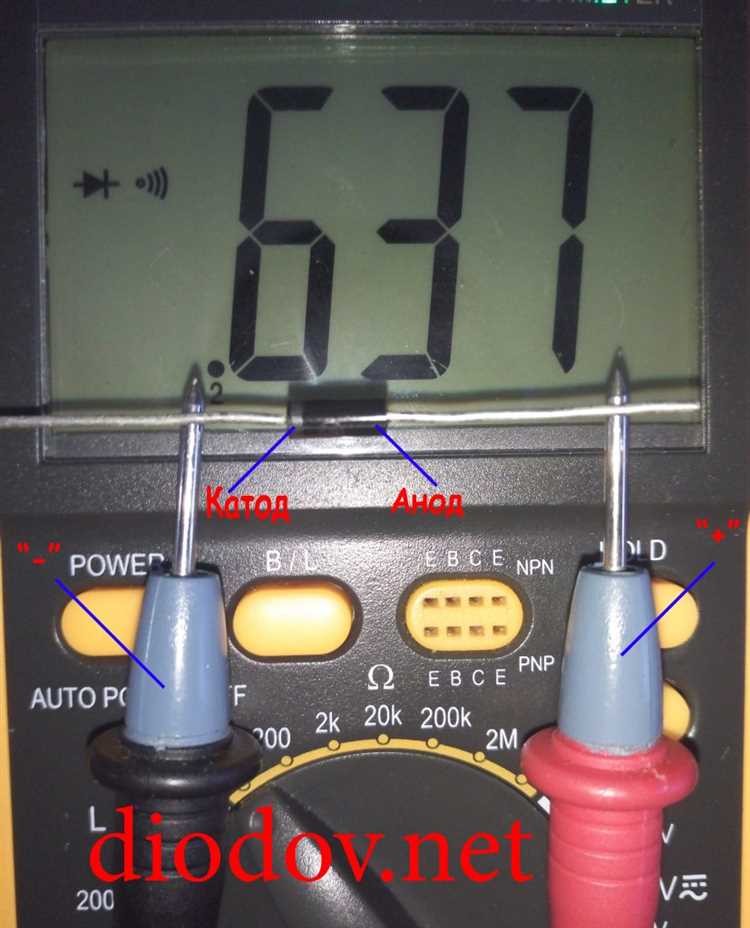

Переключите полярность: красный щуп к катоду, черный к аноду. Обычный диод в этом случае покажет обрыв (на экране «OL» или аналогичное), поскольку он не проводит ток в обратном направлении. Стабилитрон с низким напряжением стабилизации (до 5–6 В) может начать проводить и покажет на дисплее значение стабилизационного напряжения. Это ключевой признак – наличие проводимости при обратном напряжении, характерной только для стабилитрона.
Для стабилитронов с высоким напряжением стабилизации (выше 9–10 В) используйте внешний регулируемый источник питания. Подавайте обратное напряжение, контролируя ток через ограничительный резистор (например, 1 кОм). При достижении порога стабилизации напряжение на стабилитроне перестаёт расти – это и есть его рабочее напряжение. Обычный диод при таком тесте продолжит оставаться в запертом состоянии, не проводя ток.
Также можно определить тип прибора по маркировке: у стабилитронов она часто содержит буквы «BZ», «ZD», «1N47xx» или отечественные обозначения вроде «КС» (например, КС156А). Однако при сомнениях лучше полагаться на измерения.
Как проверить напряжение стабилизации с помощью лабораторного блока питания
Для точного определения напряжения стабилизации стабилитрона требуется регулируемый лабораторный блок питания и мультиметр. Правильная схема подключения и соблюдение параметров – ключ к корректному результату.
- Установите стабилитрон анодом к «минусу», катодом к «плюсу» блока питания – в режиме обратного включения.
- Подключите мультиметр в режиме измерения постоянного напряжения параллельно стабилитрону.
- На блоке питания выставьте ток ограничения в пределах 5–20 мА – превышение может повредить компонент. Для маломощных стабилитронов достаточно 5–10 мА.
- Плавно увеличивайте напряжение с нуля, наблюдая за показаниями мультиметра.
- Как только напряжение стабилизируется и перестанет расти – зафиксируйте это значение. Оно и есть напряжение стабилизации.
- Не поднимайте напряжение выше паспортного значения на более чем 10%, чтобы избежать перегрева.
Если стабилитрон рассчитан, например, на 12 В, то при достижении этого уровня на мультиметре дальнейшее увеличение входного напряжения не должно приводить к значительному росту выходного. Это подтверждает исправность и номинал устройства.
Как рассчитать напряжение стабилитрона по данным из справочника
Для расчёта напряжения стабилитрона используют сведения, указанные в технических характеристиках полупроводникового прибора. Эти данные включают номинальное напряжение стабилизации, ток стабилизации, сопротивление динамическое и допустимый ток.
- Номинальное напряжение стабилизации (например, 5.6 В) указывается при определённом токе стабилизации, чаще всего в диапазоне 5–20 мА. Это значение и принимается за рабочее напряжение при расчётах.
- Если в справочнике указан диапазон стабилизации, например 5.4–5.8 В, за основу берут среднее значение – 5.6 В, если не указаны конкретные условия измерения.
- При наличии графика зависимости напряжения от тока, необходимо найти точку, соответствующую вашему рабочему току. Например, если ток равен 10 мА, а на графике при этом напряжение составляет 5.5 В – это и будет ориентировочное напряжение стабилизации.
- Если задана температурная стабильность, например +2 мВ/°C, и рабочая температура выше стандартных 25 °C, необходимо учитывать это отклонение. Например, при температуре 45 °C добавляется 40 мВ: 2 мВ × (45 – 25) = 40 мВ.
Итоговое напряжение стабилитрона определяется с учётом тока и температуры, при этом основой остаётся номинальное значение из справочника, скорректированное по указанным параметрам.
