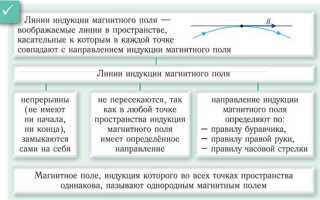

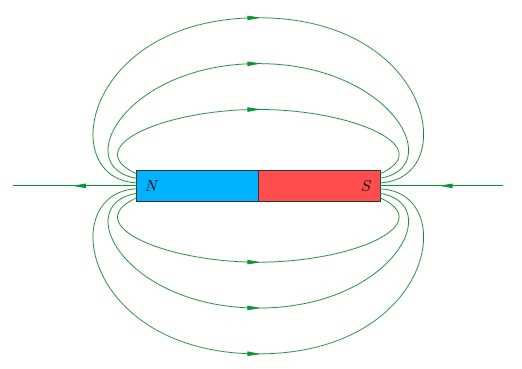

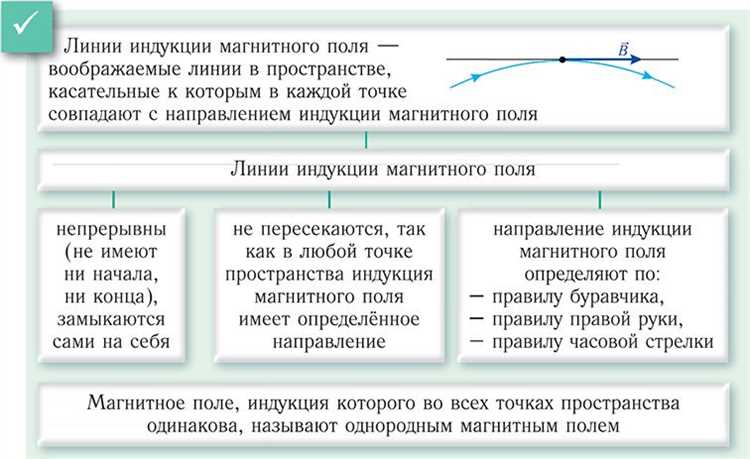

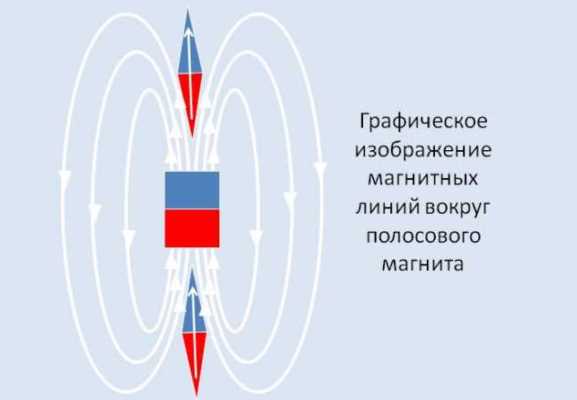

Магнитное поле – векторное поле, создаваемое движущимися электрическими зарядами, токами или изменяющимся электрическим полем. Для описания его структуры используются линии магнитной индукции, которые отображают направление и плотность поля в пространстве. Эти линии выходят из северного полюса магнита и входят в южный, замыкаясь внутри магнита, что отражает непрерывность магнитного поля.
Для определения направления линий магнитного поля в окрестности проводника с током применяются практические правила. В случае прямолинейного проводника используется правило правой руки: если обхватить провод правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление магнитных линий. Это направление формирует концентрические окружности вокруг проводника.
Если ток протекает по витку или соленоиду, направление поля внутри определяется аналогично: пальцы правой руки обхватывают виток по направлению тока, а большой палец указывает на направление вектора магнитной индукции внутри катушки. Максимальная плотность магнитных линий наблюдается внутри соленоида, что указывает на наиболее интенсивное магнитное поле.
Для более точного определения направления и структуры поля в лабораторных условиях применяются компасы, опилки железа и датчики Холла. Железные опилки на плоскости, расположенной вблизи магнита или проводника, выстраиваются вдоль линий поля, позволяя визуализировать их форму и плотность. Это простой и наглядный метод для качественного анализа структуры магнитного поля.
Как использовать правило буравчика для нахождения направления поля
Правило буравчика применяется для определения направления магнитного поля, создаваемого проводником с током. Основной принцип: вращение ручки буравчика соответствует направлению магнитных линий, если поступательное движение совпадает с направлением тока.
Для прямолинейного проводника: представьте, что вы вкручиваете буравчик по направлению тока. Вращение ручки покажет направление магнитного поля – оно будет циркулировать вокруг проводника по часовой стрелке, если ток направлен от наблюдателя, и против часовой стрелки, если ток направлен к нему.
Для витка или катушки: направление поля определяется по той же логике. Если обхватить виток буравчиком так, чтобы направление его вращения совпадало с направлением тока в проводе, то ось буравчика укажет направление магнитного поля внутри витка.
При использовании правила важно чётко различать направление электрического тока (от положительного к отрицательному полюсу) и не путать его с направлением движения электронов, которое противоположно. Неверная интерпретация приведёт к ошибочному определению ориентации магнитного поля.

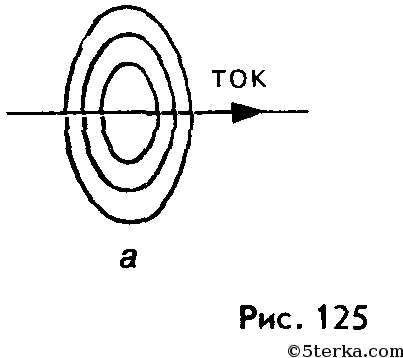

Определение направления поля вокруг прямолинейного проводника с током
Магнитное поле вокруг прямолинейного проводника с током имеет цилиндрическую симметрию: линии поля замкнуты и образуют концентрические окружности вокруг проводника. Направление этих линий зависит от направления тока и определяется с помощью правила правой руки.
- Расположи большой палец правой руки по направлению тока в проводнике.
- Охват пальцами воображаемый проводник – направление обхвата соответствует направлению линий магнитного поля.
Если ток направлен вверх, линии поля идут против часовой стрелки при взгляде сверху. Если вниз – по часовой стрелке. Это направление фиксируется во всех точках вокруг проводника и зависит только от ориентации тока.
Интенсивность поля уменьшается с увеличением расстояния от проводника и описывается формулой:
B = (μ₀ × I) / (2π × r)
где:
- B – магнитная индукция (в Тл),
- μ₀ – магнитная постоянная (4π × 10⁻⁷ Тл·м/А),
- I – сила тока (в А),
- r – расстояние до точки наблюдения (в м).
Для практического определения направления используется компас: если положить его рядом с проводником, стрелка будет ориентироваться по касательной к линии магнитного поля.

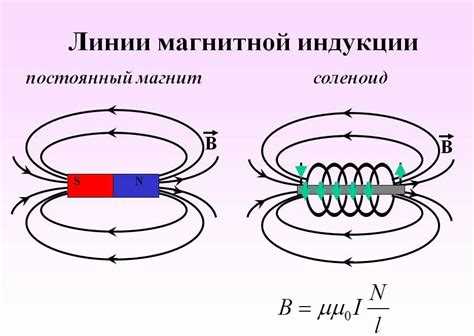

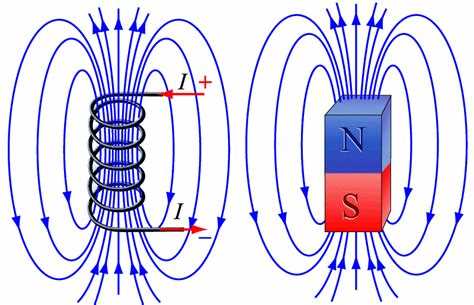

Как определить направление магнитных линий внутри соленоида
Для точного определения направления магнитных линий внутри соленоида используется правило правой руки. Расположите ладонь так, чтобы пальцы повторяли направление тока в витках катушки – от минуса к плюсу. Тогда отведённый большой палец укажет направление магнитных линий внутри соленоида – от южного полюса к северному.
Магнитное поле внутри идеального соленоида однородно и направлено вдоль оси катушки. При этом вектор магнитной индукции ориентирован вдоль оси в том же направлении, что и показал большой палец при использовании правила правой руки.
Если соленоид подключён к источнику постоянного тока, направление магнитных линий остаётся стабильным до изменения полярности. При смене полюсов источника тока направление тока в витках меняется, и магнитные линии внутри соленоида обращаются в противоположную сторону.
Для визуального подтверждения направления можно использовать железные опилки или компас. При помещении компаса внутрь соленоида стрелка укажет направление поля: северный конец – по направлению магнитных линий.
Определение направления поля по движению положительного заряда
Если известно направление движения положительного заряда в магнитном поле и присутствует сила, отклоняющая его траекторию, то можно точно определить направление линий магнитного поля, используя правило правой руки.
Правило: расположите правую руку так, чтобы большой палец указывал в сторону скорости положительного заряда, а четыре пальца – в предполагаемое направление магнитного поля. Тогда вектор силы Лоренца будет направлен перпендикулярно ладони, то есть туда, куда «вышибает» заряд.
Пример: если положительный заряд движется на север и отклоняется вверх, то, согласно правилу правой руки, магнитное поле направлено на восток. Большой палец – на север, ладонь вверх – значит, четыре пальца указывают восточное направление.
Важно учитывать, что для отрицательного заряда направление силы будет противоположным, и тогда используется тот же принцип, но с учетом изменения знака заряда.
Метод позволяет определять не только направление поля, но и подтверждать наличие магнитного взаимодействия в неоднородной среде. Его применяют при анализе работы ускорителей частиц, магнитных ловушек и токов в проводниках.
Как определить направление результирующего поля от нескольких проводников
Чтобы определить направление результирующего магнитного поля от нескольких параллельных проводников с током, необходимо последовательно учесть вклад каждого проводника. Начинают с правила правой руки: если обхватить проводник правой рукой так, чтобы большой палец указывал направление тока, то согнутые пальцы покажут направление линий магнитного поля.
Для каждого проводника мысленно рисуют круговые линии поля. Важно определить, в какую сторону направлены векторы магнитной индукции в интересующей точке пространства. Если поле от двух проводников направлено в одну сторону, то их модули складываются. Если в противоположные – вычитаются. Векторы магнитной индукции должны суммироваться по правилу векторного сложения, с учетом направления и величины.
Если проводники расположены симметрично относительно рассматриваемой точки, результирующее поле может оказаться нулевым при одинаковых токах, направленных навстречу. При неравных токах векторы индукции не компенсируются полностью, и результирующее поле направлено в сторону большего по модулю вклада.
В задачах с перпендикулярным расположением токов используют правило правого винта для каждого проводника и находят геометрическую сумму векторов. При работе с тремя и более проводниками желательно нанести все направления полей на схему, упростив анализ.
При необходимости количественной оценки используют закон Био–Савара–Лапласа: модуль магнитной индукции обратно пропорционален расстоянию до проводника и прямо пропорционален силе тока. Это позволяет сравнивать вклад каждого источника поля при разных расстояниях и токах.
Частые ошибки при определении направления магнитных линий
Одна из распространённых ошибок – неправильное применение правила правой руки. Некоторые учащиеся путают ориентацию ладони: пальцы должны указывать по направлению тока, а отогнутый большой палец – показывать направление магнитного поля. Перевёрнутая или левосторонняя ориентация приводит к зеркально противоположному результату.
Ошибка возникает и при определении направления магнитных линий вблизи прямолинейного проводника. Часто забывают, что магнитное поле в этом случае имеет форму концентрических окружностей в плоскости, перпендикулярной проводу. Это приводит к неверной визуализации поля как прямолинейного.
В контуре с током учащиеся часто предполагают, что магнитное поле одинаково направлено внутри и снаружи витка. На самом деле, внутри замкнутого тока линии направлены одинаково и складываются, образуя почти прямолинейное поле, а снаружи – расходятся и частично компенсируют друг друга.
Ещё одна ошибка – игнорирование влияния направления тока. При инверсии тока направление магнитных линий меняется на противоположное. При выполнении заданий часто упускают этот момент, особенно при работе с несколькими источниками поля.
Неправильно оценивается направление магнитного поля в задачах с несколькими проводниками. При определении результирующего направления необходимо учитывать векторное сложение полей, а не просто их сумму. Отклонение стрелки компаса зависит от совокупного воздействия, а не от доминирующего проводника.
