Как определить толщину плиты перекрытия

Толщина плиты перекрытия – ключевой параметр, влияющий на несущую способность и долговечность конструкции. Для точного определения этого показателя применяют как визуальный осмотр, так и инструментальные методы. Оптимальная толщина зависит от типа здания, нагрузки и используемых материалов.

Рекомендуется проводить замеры в нескольких точках по периметру и центральной части плиты. Это дает полную картину и помогает выявить зоны с возможными нарушениями. Все полученные данные сравнивают с проектной документацией для оценки соответствия конструкции требованиям безопасности.

Технические нормативы для минимальной толщины плит перекрытия

Минимальная толщина железобетонных плит перекрытия регламентируется строительными нормами и зависит от типа плиты и назначения здания. Согласно СП 52-101-2003, для однослойных сплошных плит минимальная толщина не должна быть менее 120 мм при пролётах до 3 метров.

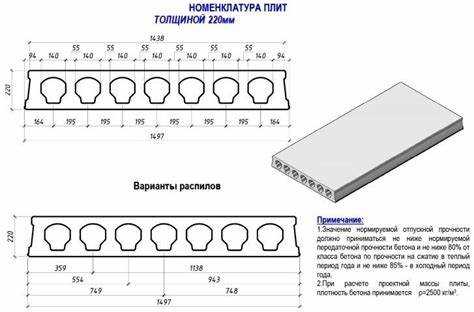

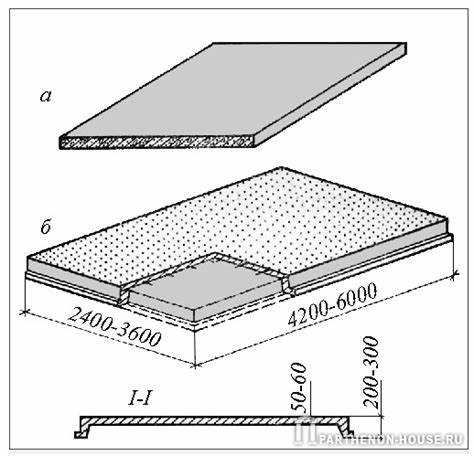

Для плит с ребрами или пустотных конструкций допускается снижение толщины основного слоя, но при этом толщина рабочей зоны должна соответствовать прочностным требованиям и учитывать нагрузку от эксплуатации.

В жилых зданиях минимальная толщина плиты перекрытия с учётом звукоизоляции и прочности составляет 140–160 мм, что обеспечивает долговечность и комфорт эксплуатации.

При проектировании учитывается нормативная нагрузка, включающая постоянные и временные нагрузки, а также дополнительные требования по морозостойкости и виброустойчивости. Толщина плиты рассчитывается с запасом прочности не менее 1,2.

При монтаже плит важно соблюдать технологические требования, чтобы исключить дефекты, которые могут привести к снижению несущей способности при минимальной толщине.

Методы измерения толщины бетонной плиты на стройплощадке

Для точного определения толщины бетонной плиты на объекте применяют несколько методов, выбор которых зависит от доступности оборудования и состояния плиты.

• Механический метод с использованием штангенциркуля или рулетки – применяется для плит с открытыми краями или срезанными участками. Измеряется расстояние от нижней до верхней поверхности плиты.

• Ультразвуковое измерение – осуществляется с помощью портативного ультразвукового толщиномера. Ультразвуковые волны проходят через бетон, и прибор определяет толщину по времени прохождения сигнала. Метод подходит для целых плит без видимых повреждений.

• Применение магнитоиндуктивных толщиномеров – применяется для железобетонных конструкций, измеряет расстояние до арматуры, что позволяет косвенно определить толщину бетона до арматурного каркаса.

• Рентгенографический метод – используется для точного контроля, особенно в сложных конструкциях. На практике применяется редко из-за необходимости специализированного оборудования и соблюдения мер безопасности.

• Прямое измерение с вырубкой образца – наиболее точный способ, но трудозатратный и повреждающий конструкцию. Вырезают часть плиты и измеряют толщину штангенциркулем или линейкой.

Для контроля на этапе строительства рекомендуется использовать ультразвуковой метод в сочетании с визуальной проверкой краёв плиты. При подозрении на отклонения толщины проводят выборочные вырубки для подтверждения результатов.

Использование геодезического оборудования для проверки толщины

Для замера толщины устанавливают нивелир на ровной опорной поверхности, фиксируют положение визирной рейки на верхней и нижней грани плиты. Разница показаний даёт фактическую толщину.

При сложном доступе используют лазерные дальномеры с функцией измерения расстояния до 0,5 мм. Лазер направляют перпендикулярно к плите с обеих сторон для контроля равномерности толщины.

Рекомендуется проводить не менее трёх замеров в разных зонах плиты, чтобы выявить возможные отклонения и дефекты. Полученные данные сравнивают с проектными значениями для оценки соответствия.

Для повышения точности проверок применяют цифровые теодолиты, которые фиксируют углы и расстояния с автоматической передачей данных в программу для анализа.

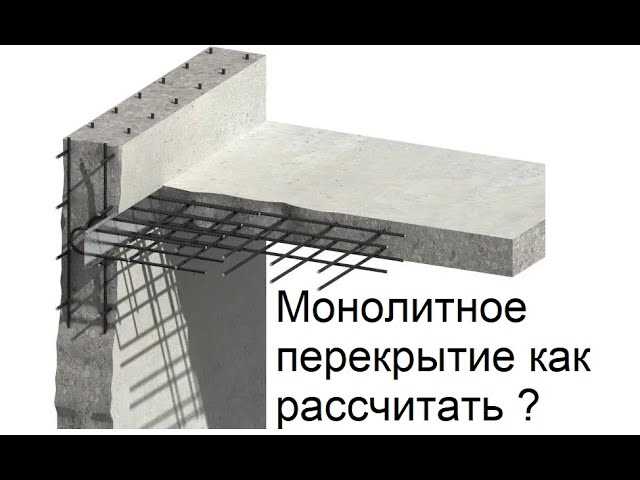

Влияние армирования на выбор толщины плиты перекрытия

Толщина плиты перекрытия напрямую зависит от схемы и объема армирования. Усиление плиты позволяет снизить ее минимальную толщину за счет повышения несущей способности и сопротивления деформациям.

Основные параметры армирования – диаметр, шаг и количество стержней – влияют на распределение напряжений внутри плиты. Чем крупнее диаметр и меньше шаг, тем эффективнее нагрузка распределяется по арматуре, что позволяет уменьшить толщину плиты без потери прочности.

Минимальная толщина плиты должна обеспечивать не только статическую прочность, но и защиту арматуры от коррозии. Поэтому при выборе толщины учитывают нормативные расстояния от поверхности бетона до арматуры, обычно не менее 20–25 мм для верхнего и нижнего слоев.

При усиленном армировании, например, применении каркасов из высокопрочной арматуры или предварительно напряженной стали, допускается снижение толщины плиты на 10–15% относительно стандартных значений для обычной арматуры. Однако это требует точного расчета с учетом эксплуатационных нагрузок и условий эксплуатации.

Для плит с ненапрягаемой арматурой минимальная толщина часто начинается от 120 мм, а при использовании предварительного напряжения – от 90 мм. Недостаточное армирование приводит к необходимости увеличивать толщину для компенсации прочностных характеристик.

При проектировании важно сопоставлять толщину плиты с параметрами армирования, чтобы избежать перерасхода материалов и обеспечить долговечность конструкции. Несоблюдение нормативных требований к толщине и армированию ведет к снижению устойчивости плиты и возникновению трещин.

Как учитывать нагрузки при расчёте толщины плиты

Для точного определения толщины плиты перекрытия необходимо учитывать все типы нагрузок: собственный вес, эксплуатационные нагрузки и дополнительные временные воздействия. Собственный вес плиты рассчитывается исходя из её объёма и плотности материала (бетон обычно 2400 кг/м³). Эксплуатационные нагрузки определяются согласно нормативам для конкретного типа здания и назначения помещения (например, для жилых зданий – 200–300 кг/м², для складов – до 1000 кг/м²).

При расчёте толщины важно учитывать распределение нагрузок по площади и их динамический характер. Нагрузки от оборудования, мебели и людей суммируются с постоянными, после чего определяется максимальное значение, которое должна выдерживать плита. Также учитывают концентрацию нагрузок в местах установки тяжёлого оборудования или колонн.

Для обеспечения прочности и жёсткости плиты применяется коэффициент запаса прочности, рекомендуемый строительными нормами – обычно от 1,2 до 1,5. Толщина плиты рассчитывается по формуле, учитывающей момент сопротивления и максимально допустимое напряжение в бетоне и арматуре.

При проектировании толщины плиты следует учитывать тип армирования и класс бетона, так как более прочные материалы позволяют снизить толщину. Также важна правильная оценка прогиба плиты, так как чрезмерно тонкая плита может привести к деформациям, влияющим на эксплуатационные характеристики перекрытия.

Определение толщины с учётом типа здания и назначения помещений

Толщина плиты перекрытия напрямую зависит от конструкции здания и функциональной нагрузки помещений.

• Жилые здания: минимальная толщина плиты обычно составляет 140–180 мм. Для квартир с повышенными требованиями к шумоизоляции и виброустойчивости целесообразно увеличить толщину до 200 мм.
• Общественные здания: для офисных помещений и торговых зон толщина плиты начинается от 180 мм, с учётом размещения инженерных коммуникаций и возможных перегрузок от оборудования.
• Промышленные здания: перекрытия подвергаются значительным нагрузкам, поэтому толщина может варьироваться от 220 до 300 мм, в зависимости от типа оборудования и режимов эксплуатации.

При определении толщины учитываются также:

1. Максимальная расчётная нагрузка (постоянная и временная);
2. Длина пролёта между опорами – чем больше пролёт, тем толще плита;
3. Необходимость прокладки инженерных систем внутри плиты;
4. Требования по звукоизоляции и пожарной безопасности.

Для точного расчёта применяется нормативная документация (СНиП, СП), а также проводится технический анализ состояния конструкций и планируемой эксплуатации помещений.

Проверка толщины плиты с помощью неразрушающих методов контроля

Для определения толщины плиты перекрытия применяют ультразвуковую толщинометрию и радиографический контроль. Ультразвуковой метод основывается на измерении времени прохождения звуковой волны через бетон. Прибор устанавливают на поверхность плиты, и с помощью преобразователя фиксируют отражённые сигналы от нижней грани. Результат зависит от скорости ультразвука в материале, поэтому перед замерами проводят калибровку по эталонным образцам.

Радиографический контроль включает использование рентгеновских или гамма-лучей. Источник излучения и приёмник размещаются с противоположных сторон плиты. На полученных снимках видны внутренние дефекты и толщина конструкции. Метод требует защиты персонала от излучения и соблюдения техники безопасности.

Для получения точных данных при неразрушающих методах рекомендуется выполнять замеры в нескольких точках плиты, включая зоны возле опор и свободные участки. Это позволяет выявить возможные отклонения от проектных значений и повреждения.

Перед началом контроля следует очистить поверхность от загрязнений и обеспечить хорошее сцепление приборов с бетоном. Результаты фиксируют в техническом отчёте с указанием координат замеров и использованного оборудования.

Исправление отклонений в толщине плиты на этапе строительства

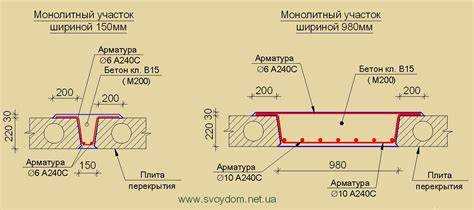

При выявлении отклонений толщины плиты перекрытия применяют локальную доработку поверхности. Если толщина меньше проектной, устраняют недостаток, добавляя бетонный раствор с использованием армирующей сетки или арматуры для обеспечения прочности. Толщина добавочного слоя обычно не должна превышать 20–30 мм, чтобы избежать значительной перегрузки конструкции.

Для повышения адгезии старой и новой бетонной поверхности проводят обработку основания пескоструйным или гидроабразивным методом, а также наносят грунтовку на цементной основе. После подготовки поверхности выполняют укладку бетонного раствора с контролем влажности и уплотнения вибратором.

При избытке толщины плиты удаляют бетонные наплывы с помощью алмазных дисков или гидроабразивной резки. Важно контролировать сохранность армирования и не нарушать целостность несущих элементов. Места зачистки дополнительно проверяют на микротрещины и, при необходимости, устраняют цементными ремонтными составами.

Регулярный контроль толщины проводят после заливки на ключевых участках с применением толщиномеров или шаблонов. В случае систематических отклонений корректируют технологию укладки, регулируют подачу раствора и работу вибраторов.

Вопрос-ответ:

Можно ли определить толщину плиты перекрытия без вскрытия конструкции?

Да, существует несколько способов узнать толщину перекрытия без его вскрытия. Один из наиболее распространённых — это использование неразрушающих методов, таких как ультразвуковая диагностика или георадар. Эти приборы позволяют получить представление о толщине и структуре плиты, не нарушая её целостности. Однако точность измерений может зависеть от состояния материала, наличия армирования и других факторов. Приборы требуют правильной настройки и опыта оператора. В случае сомнений стоит провести контрольное вскрытие в малозаметном месте.

Какая минимальная толщина бетонной плиты допустима при строительстве жилого дома?

Толщина плиты перекрытия в жилом строительстве зависит от нескольких факторов, включая тип перекрытия (монолитное, сборное, с балками и т.д.), расчётную нагрузку и длину пролёта. В среднем для монолитной железобетонной плиты толщиной 120–160 мм достаточно для типовых условий. Если пролёт большой или предполагается высокая нагрузка (например, тяжёлая мебель, оборудование), толщина может быть увеличена. При проектировании обязательно выполняются расчёты на прочность и прогиб. Для уверенности рекомендуется сверяться с актуальными СНиПами и СП.

Можно ли судить о толщине плиты по звуку при простукивании?

Простукивание поверхности может дать ориентировочную информацию о пустотах или изменениях в структуре, но точно определить толщину таким способом нельзя. Этот метод больше подходит для выявления расслоений или полостей. Толщина плиты требует более точных измерений, особенно если речь идёт о перепланировке или размещении тяжёлых конструкций. Простукивание может быть полезным вспомогательным методом, но не заменяет инструментальные способы обследования.

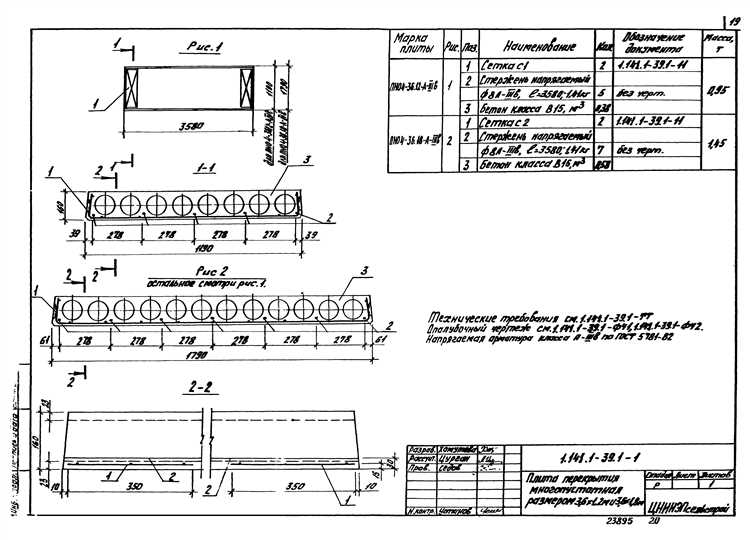

Какие документы могут содержать информацию о толщине плит в уже построенном здании?

Толщина плит перекрытия часто указывается в проектной документации, особенно в разделе конструктивных решений. Если проект утерян, полезными могут быть исполнительные схемы или технический паспорт здания. В домах, построенных по типовым сериям, можно найти информацию в архивных материалах или на профильных форумах, где жильцы делятся чертежами. Также такую информацию иногда можно получить в управляющей компании или у застройщика, если здание относительно новое. В случае отсутствия всех данных — остаются только инструментальные методы обследования.
