Точная схема обрешетки зависит от типа кровельного материала, угла наклона крыши и расстояния между стропилами. Например, для металлочерепицы шаг обрешетки чаще всего составляет 350–400 мм, тогда как для мягкой черепицы требуется сплошная основа из фанеры или ОСП толщиной не менее 10 мм. Ошибки в расчете приводят к прогибам, деформации покрытия и утечкам.
Первый шаг – определить тип кровли. Для профнастила минимально допустимый шаг составляет 500 мм, при этом под каждый крепежный элемент должен приходиться брус не менее 40×50 мм. При использовании черепицы, особенно цементно-песчаной, нагрузка на обрешетку возрастает до 50–60 кг/м², что требует более частого шага (300 мм) и увеличенного сечения элементов (минимум 50×50 мм).
Второй шаг – рассчитать общую длину обрешетки с учетом свесов. При стандартной длине ската в 6 метров и шаге в 350 мм потребуется около 18 реек на один скат. Умножив на ширину крыши и количество скатов, можно определить общий метраж. При укладке вразбежку учитывается дополнительно 10–15% материала на подрезку.

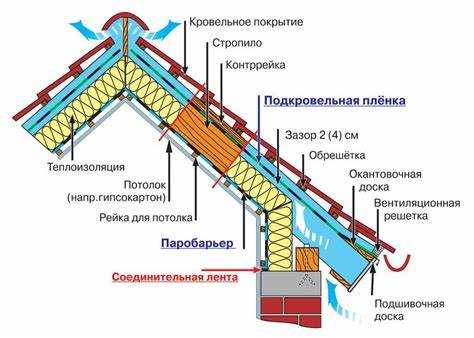

Важно учитывать климатическую нагрузку: в регионах с обильными снегопадами используют усиленные обрешетки с дополнительными опорами. При этом рекомендуется монтировать контробрешетку для вентиляции, особенно под металлочерепицу и профнастил.
Как определить шаг обрешетки в зависимости от типа кровельного материала

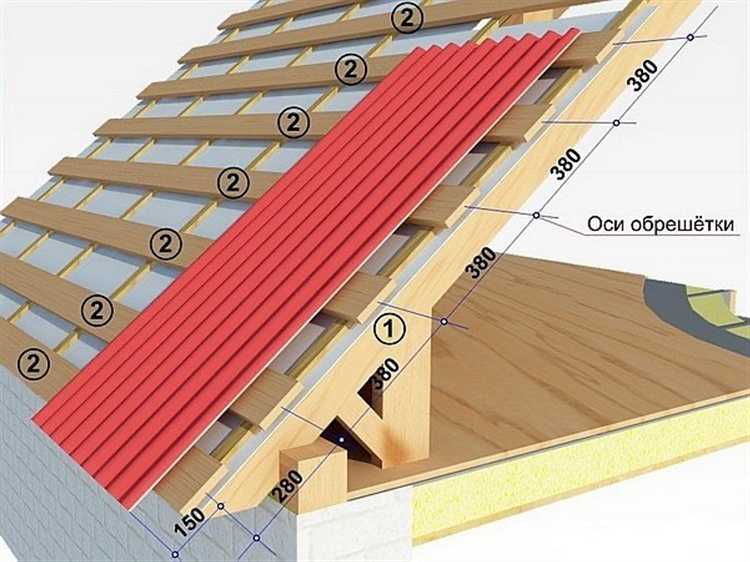

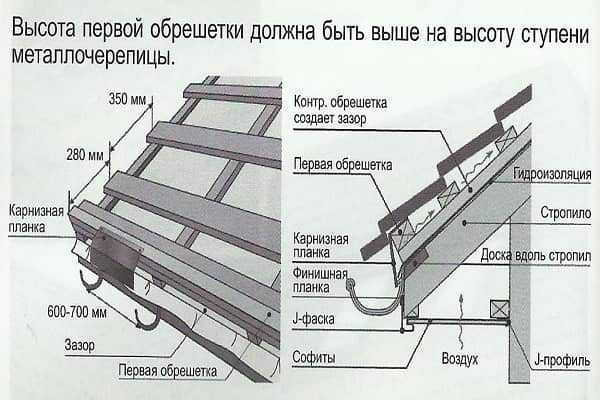

Шаг обрешетки определяется несущей способностью материала и требованиями конкретного кровельного покрытия. При использовании металлочерепицы расстояние между досками составляет 300–350 мм, начиная от края карниза. Первый ряд делается сплошным для надежного крепления стартовой волны.

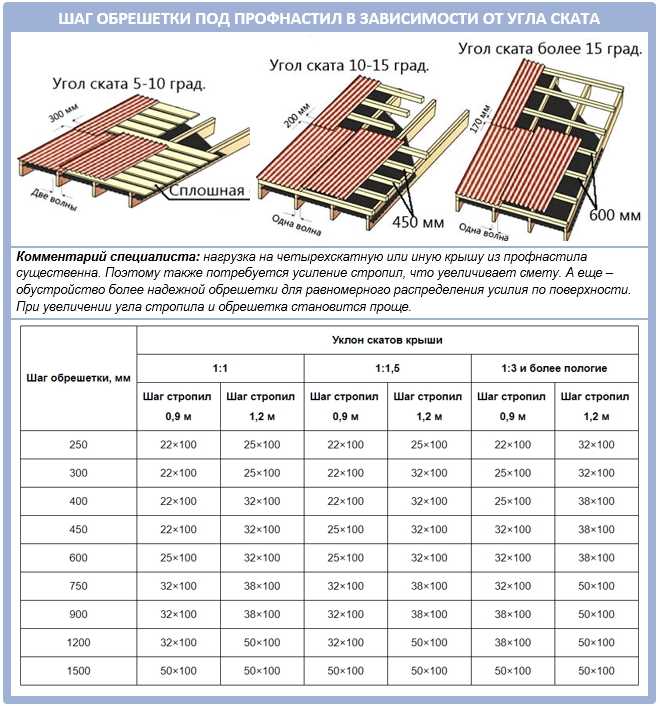

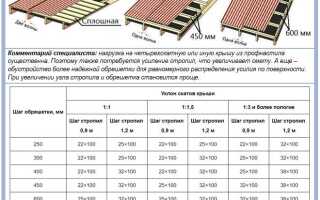

Для профнастила шаг выбирается 500–1000 мм в зависимости от толщины листа и высоты волны. Чем выше профиль, тем больший шаг допустим. Например, для профиля Н-60 шаг до 1000 мм, для С-8 – не более 400 мм.
Под мягкую черепицу устраивается сплошное основание из фанеры толщиной 10–15 мм или обрезной доски без зазоров. Шаг здесь не актуален, так как крепление производится на сплошное основание.

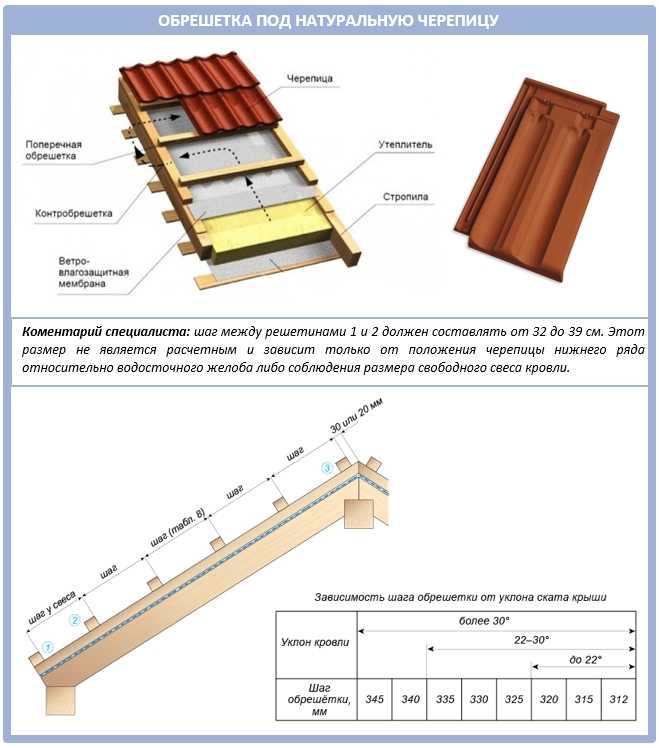

Если укладывается натуральная черепица, расстояние между рейками задаётся точной длиной плитки за вычетом нахлеста, обычно это 320–345 мм. Ошибка в 5 мм приведёт к нарушению геометрии ряда, поэтому измерения выполняются с образцом на месте.
Ондулин требует шага 400–450 мм при использовании стандартных листов. Под первую волну укладывается дополнительная доска для фиксации нижнего края. Важно учитывать прогиб при снеговых нагрузках – доски не должны располагаться реже рекомендованного шага.
Для фальцевой кровли шаг составляет 200–250 мм, особенно при уклоне менее 20°. При большей крутизне допускается увеличение до 300 мм, но всегда используется антисептированная доска толщиной не менее 25 мм.
Выбор сечения и длины бруса для обрешетки
Для обеспечения надежности и долговечности кровли необходимо точно подобрать сечение и длину бруса обрешетки. Эти параметры зависят от типа кровельного покрытия, угла наклона крыши и шага стропил.
- Для мягкой кровли (битумная черепица) оптимально использовать обрешетку из досок толщиной не менее 25 мм и шириной 100–150 мм. Сплошная укладка исключает провисание.
- Для металлочерепицы применяют обрешетку из бруса сечением 40×50 мм или 50×50 мм. Шаг между элементами – 300–350 мм.
- Для профнастила подходит сечение 40×50 мм при шаге 400–500 мм, в зависимости от толщины металла и расчетной снеговой нагрузки.
- Для натуральной черепицы используют усиленную обрешетку из бруса 50×60 мм или 60×60 мм с шагом, соответствующим размеру черепицы и производственной инструкции.
Минимальная длина бруса должна обеспечивать укладку на две соседние стропила с нахлестом не менее 200 мм при стыковке. Оптимальная длина – от 3 до 6 метров. Чем меньше стыков, тем выше прочность конструкции. При использовании коротких брусьев места соединения смещают в шахматном порядке и фиксируют на опорах.
Древесина – только хвойных пород, влажностью не выше 20%. Обязательно антисептирование. Исключены сучки, трещины и прогибы.
Расчет количества досок для сплошной и разреженной обрешетки
Для сплошной обрешетки требуется покрытие всей площади ската досками без зазоров. Площадь одного ската рассчитывается умножением его длины на длину от конька до карниза. Например, при длине ската 6 м и ширине 4 м площадь составит 24 м². Если используется доска сечением 25×100 мм (0,1 м шириной), одна доска длиной 6 м покрывает 0,6 м². Делим 24 м² на 0,6 – получаем 40 досок на один скат. Учитываем два ската – 80 досок. Прибавляем 10% на подрезку и отходы: итог – 88 досок.
Для разреженной обрешетки основным параметром является шаг между досками, который зависит от типа кровельного покрытия. Для металлочерепицы рекомендуется шаг 350 мм. Расчет ведется по числу рядов: длину ската (например, 4 м) делим на шаг (0,35 м) – получаем 11,4. Округляем вверх – 12 рядов. При длине ската 6 м и использовании доски длиной 6 м – на один ряд нужна одна доска. Умножаем: 12 рядов × 2 ската = 24 доски. Добавляем 10% – получаем 27 досок.
Для точности расчета всегда учитываются тип покрытия, длина доски и конфигурация крыши. При сложной форме скатов требуется дополнительный запас на прирезку и подгонку.
Учет уклона крыши при расчете обрешетки
Угол наклона крыши напрямую влияет на шаг и тип обрешетки. При уклоне менее 15° рекомендуется сплошная обрешетка, особенно при использовании мягкой кровли или металлочерепицы – в этом случае повышается риск накопления снега и протечек. Расстояние между досками или листами фанеры не должно превышать 10 мм.
Для скатов с уклоном от 15° до 30° применяют разреженную обрешетку. Шаг между брусками зависит от типа кровельного материала. Например, под металлочерепицу шаг составляет 300–350 мм по осям, начиная от карниза. При использовании профнастила шаг увеличивают до 500 мм при толщине металла от 0,5 мм.
Если уклон превышает 30°, нагрузка от снега снижается, и можно увеличить шаг обрешетки до максимально допустимого для выбранного материала. Однако при высокой парусности ветров в регионе рекомендуется уменьшить шаг на 10–15% от номинального для повышения устойчивости покрытия.
При расчете следует учитывать рекомендации производителя кровельного материала: большинство из них указывают минимально допустимый уклон и соответствующий шаг обрешетки. Пренебрежение этими параметрами приводит к деформации покрытия, снижению герметичности и сокращению срока службы конструкции.
Как рассчитать нагрузку на обрешетку в зависимости от климата
Для точного расчета нагрузки на обрешетку учитываются три основных климатических фактора: снеговая нагрузка, ветровая нагрузка и температурные перепады. Каждый из них требует конкретных расчетов с учетом региона строительства.
Снеговая нагрузка определяется по СНиП 2.01.07-85. Например, для Москвы расчетная нагрузка составляет 180 кг/м², а для Архангельска – до 320 кг/м². Чтобы рассчитать давление снега на крышу, используют формулу: P = S × μ, где S – нормативная нагрузка, μ – коэффициент формы (для скатной кровли под углом 30° он равен 0.7). При этом учитывается угол наклона крыши: чем он больше, тем меньше удерживается снег.
Ветровая нагрузка зависит от региона и высоты здания. В средней полосе России при высоте до 10 м давление ветра составляет около 35–45 кг/м². В прибрежных и горных районах значения могут доходить до 85 кг/м². При расчетах применяется коэффициент аэродинамического влияния, зависящий от формы и ориентации кровли.
Температурные перепады вызывают деформации материалов. В регионах с разницей температур от –30°C до +30°C закладывают запас прочности не менее 20%. Для деревянной обрешетки используют сухую строганую доску с минимальной влажностью, чтобы избежать коробления при расширении и сжатии.
Суммарную нагрузку определяют как сумму снеговой и ветровой нагрузок с учетом коэффициентов безопасности (обычно 1.2–1.4). Полученное значение сравнивают с несущей способностью используемого материала. Например, доска сечением 40×100 мм с шагом 500 мм выдерживает нагрузку до 250 кг/м².
Порядок вычисления длины и количества продольных прогонов
Для определения длины продольного прогона измерьте длину ската крыши по линии, где будет крепиться прогон. Если крыша имеет сложную геометрию с выступами, длину каждой секции измеряют отдельно и суммируют.
Количество продольных прогонов рассчитывается, исходя из шага установки обрешетки и ширины крыши. Обычно шаг прогонов составляет 1,2–1,5 метра, но точное значение зависит от типа кровельного материала и нагрузки на крышу.
Разделите ширину крыши на выбранный шаг и округлите результат в большую сторону, чтобы обеспечить достаточную опору. Количество прогонов равно полученному числу плюс один, поскольку прогон всегда крепится по краям и в промежутках.
Длину каждого прогона умножьте на количество прогонов, чтобы получить общий расход материала. При покупке учитывайте запас 5–10% на подрезку и монтажные ошибки.
Примеры ручного расчета обрешетки для двухскатной крыши
Для расчета обрешетки двухскатной крыши необходимо учитывать тип покрытия, шаг стропил и рекомендуемое расстояние между элементами обрешетки. Рассмотрим пример на основе металлической черепицы с шириной листа 1 м.
Исходные данные: длина ската 6 м, ширина крыши 8 м, шаг стропил 1 м, рекомендуемый шаг обрешетки под металлочерепицу – 35 см.
1. Определяем количество лаг обрешетки по длине ската. Делим длину ската (600 см) на шаг обрешетки (35 см): 600 / 35 ≈ 17. Значит, по длине устанавливаем 17 реек.
2. Для крепления по ширине крыши: шаг стропил 1 м, ширина крыши 8 м. Значит, по ширине будет 9 стропил (от 0 до 8 м с шагом 1 м), на которые крепится обрешетка.
3. Итог: для одного ската понадобится 17 рядов реек, закрепленных на 9 стропилах. Общее количество реек: 17 × 9 = 153.
4. При подборе сечения реек учитывайте нагрузку и рекомендуемые размеры: обычно 30×40 мм для металлической черепицы. Если расстояние между стропилами увеличивается до 1,2 м, ширину и толщину реек увеличивают до 40×50 мм.
5. Для древесины используйте материал с влажностью не выше 18% и без видимых дефектов. Крепление реек проводят гвоздями или саморезами с шагом не менее 20 см.
Вопрос-ответ:
Как правильно выбрать шаг обрешетки для разных типов кровельных материалов?
Шаг обрешетки зависит от веса и формы покрытия. Для мягкой черепицы рекомендуют мелкий шаг — около 30 см, чтобы обеспечить надежную опору. Металлочерепица обычно требует шаг 35-40 см, а для тяжелой керамической черепицы — 25-30 см. Также учитывают уклон крыши и рекомендации производителя материала, чтобы избежать деформаций и повреждений покрытия.
Какие нагрузки нужно учитывать при расчёте обрешетки для крыши?
При расчёте учитывают собственный вес конструкции, вес кровельного материала, снеговую и ветровую нагрузки в конкретном регионе. Снеговая нагрузка влияет на прочность и шаг обрешетки, особенно в северных и высокогорных районах. Ветровая нагрузка требует дополнительного крепления и может увеличить количество контробрешетки для усиления конструкции.
Как правильно рассчитать количество досок для обрешетки на крышу с заданными размерами?
Для расчёта нужно знать длину и ширину ската крыши, а также выбранный шаг обрешетки. Делите длину ската на шаг, получаете число рядов. Количество досок определяется умножением числа рядов на длину ската, учитывая возможный запас на стыковку и порчу материала. При этом стоит добавить 5-10% для резки и отходов.
Какие ошибки часто встречаются при самостоятельном расчёте и монтаже обрешетки?
Часто делают слишком большой шаг между досками, что приводит к провисанию кровельного материала. Недостаточное крепление и отсутствие обработки дерева увеличивают риск повреждений. Еще одна ошибка — неправильный учёт нагрузок, особенно снеговых, что ведёт к быстрому износу конструкции и необходимости ремонта.
Как влияет толщина досок обрешетки на долговечность и прочность крыши?
Толщина досок определяет несущую способность конструкции. Слишком тонкие доски могут не выдержать вес покрытия и нагрузки, из-за чего крыша начнёт прогибаться и деформироваться. Оптимальная толщина обычно составляет 25-40 мм, в зависимости от материала и шага обрешетки. Толстые доски увеличивают надёжность, но увеличивают вес и стоимость.
