Как сделать штроборез для газобетона своими руками

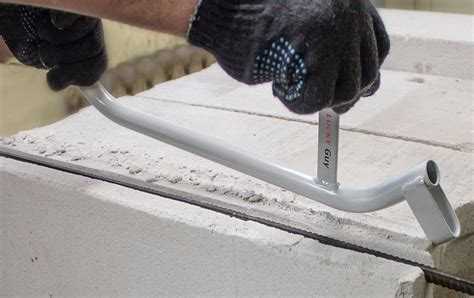

Газобетон легко поддается механической обработке, что делает его популярным выбором в частном строительстве. Однако при прокладке электропроводки или трубопроводов возникает необходимость в формировании аккуратных штроб. Заводские штроборезы стоят недешево, а стандартные болгарки часто не обеспечивают нужной точности и безопасности. Решением может стать самодельный штроборез, адаптированный именно под особенности газобетона.

Оптимальный вариант для самостоятельной сборки – модификация углошлифовальной машины (УШМ) с установкой двух отрезных дисков по камню или бетону. Между дисками монтируется проставка толщиной, соответствующей ширине будущей штробы – обычно 20–30 мм. Для глубины реза достаточно 25–40 мм, в зависимости от диаметра дисков и характеристик закладываемого кабеля.

Ключевой момент – организация защиты оператора от пыли и точного позиционирования инструмента. Для этого корпус УШМ дорабатывается кожухом из листового металла или пластика с возможностью подключения строительного пылесоса. В качестве направляющей удобно использовать самодельную салазку из фанеры с вырезом под диск и ручкой для удержания инструмента под фиксированным углом к поверхности блока.

Использование самодельного штробореза позволяет ускорить процесс прокладки коммуникаций в газобетоне и добиться ровных, четких каналов без лишней нагрузки на инструмент. Кроме того, это экономит до 80% средств по сравнению с покупкой специализированного оборудования.

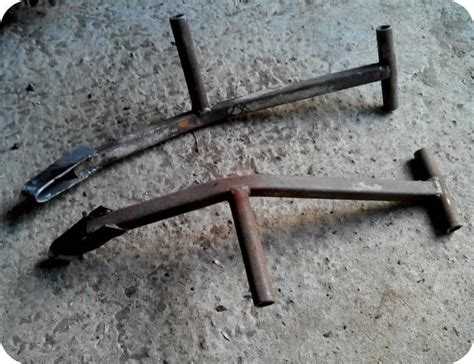

Выбор подходящих материалов и инструментов для изготовления штробореза

Корпус самодельного штробореза удобно изготавливать из листовой стали толщиной 2–3 мм. Такой металл обеспечивает достаточную жёсткость и стойкость к вибрациям при работе с газобетоном. Подойдут фрагменты старого электроинструмента или сварные элементы из металлического профиля.

Двигатель чаще всего берут от угловой шлифовальной машины (болгарки) мощностью не менее 1000 Вт. При использовании менее мощного агрегата резко снижается производительность и увеличивается риск перегрева.

Режущий инструмент – диски по бетону диаметром 125–150 мм с алмазным напылением. Желательно использовать два параллельно установленных круга, зафиксированных через дистанционные шайбы для получения точной ширины штробы. Расстояние между дисками подбирается под требуемую ширину канала – обычно 20–30 мм.

Крепёж – болты с мелкой резьбой, гайки с нейлоновыми вставками, пружинные шайбы. Применение некачественного крепежа приводит к разбалтыванию конструкции при работе.

Направляющие можно изготовить из алюминиевого уголка 25×25 мм. Он крепится к основанию и помогает удерживать инструмент под нужным углом. Дополнительно стоит предусмотреть упор для регулировки глубины реза – для этого подходит стальная шпилька М8 с накатанной гайкой.

Ручки лучше всего использовать с демпфирующими накладками от старого электроинструмента. Они снижают нагрузку на руки и повышают точность при ведении реза.

Пылеудаление обеспечивается через подключение строительного пылесоса к кожуху. Отвод можно сформировать из сантехнической трубы ПВХ диаметром 40 мм, плотно врезанной в корпус с помощью герметика и хомутов.

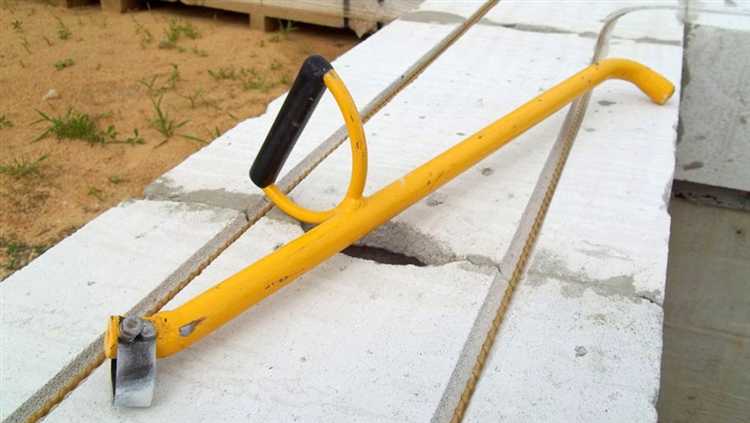

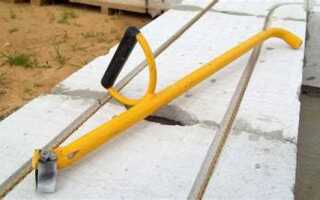

Оптимальные размеры и форма режущей части для работы с газобетоном

Для эффективной штробления газобетона режущая часть должна иметь плоскую форму с заточенными кромками под углом 30–40 градусов. Такая геометрия обеспечивает чистый срез без разрушения структуры материала по краям.

Ширина рабочей части подбирается исходя из необходимой ширины штробы. Оптимальный диапазон – от 20 до 40 мм. При меньших размерах увеличивается время работы, при больших – возрастает нагрузка на инструмент и руки. Для установки стандартной электропроводки чаще всего достаточно 25–30 мм.

Глубина прорези зависит от типа прокладываемых коммуникаций. Универсальное значение – 30–35 мм. Для этого высота режущей кромки должна быть не менее 40 мм, с учетом возможного износа.

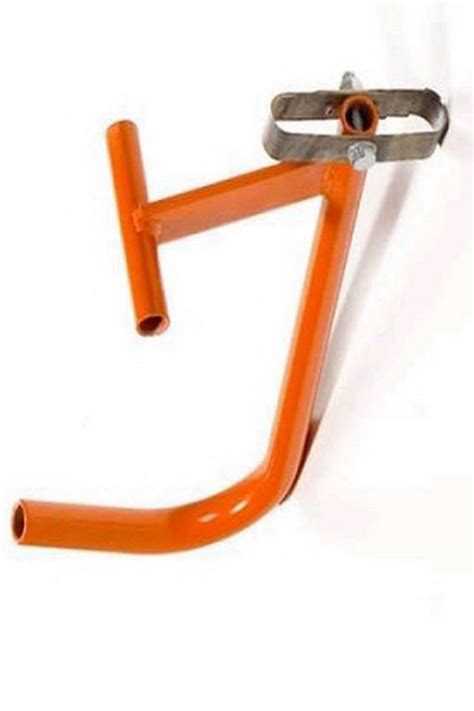

Желательно использовать двузубую форму: два параллельных лезвия с фиксированным расстоянием между ними. Это позволяет сразу формировать штробу нужной ширины, снижая трудозатраты и повышая точность. Расстояние между лезвиями должно строго соответствовать ширине канала, чтобы избежать последующего ручного расширения.

Для самодельного штробореза рекомендуются материалы с высокой износостойкостью – например, инструментальная сталь У8 или ХВГ. Поверхность режущей части необходимо регулярно затачивать для сохранения эффективности.

Пошаговая сборка корпуса и крепёжных элементов конструкции

Для сборки корпуса самодельного штробореза по газобетону потребуется листовая сталь толщиной 2–3 мм, угловая шлифмашина, дрель и набор метизов. Корпус должен обеспечивать жёсткость, защиту оператора и стабильную работу инструмента.

1. Разметьте и вырежьте боковые стенки корпуса из стального листа по форме диска, оставляя запас 15–20 мм от внешнего радиуса. Выполните вырез под вал болгарки, ориентируясь на конкретную модель инструмента.
2. Изготовьте нижнюю крышку с прямолинейным вырезом для выхода диска. Длина выреза – 130–150 мм, ширина – чуть больше толщины диска (до 10 мм). Обеспечьте плавную подачу – предусмотрите направляющие ребра по краям выреза.
3. Соберите корпус: соедините боковые стенки с нижней крышкой с помощью сварки либо винтов М5 с гайками и пружинными шайбами. Оставьте одну из стенок съёмной – для замены диска.
4. Закрепите корпус на болгарке с помощью металлического кронштейна. Он изготавливается из уголка 30×30 мм, длиной 100 мм. Просверлите отверстия под крепёж в корпусе и кронштейне, затем зафиксируйте винтами М6 с гайками.
5. Для регулировки глубины штробы установите направляющие салазки. Используйте две стальные полосы толщиной 4 мм и длиной 150 мм. Закрепите их параллельно на нижней части корпуса с возможностью скольжения и фиксации болтами-барашками.
6. Дополнительно закрепите ручку для удержания конструкции. Оптимально использовать велосипедную ручку на изогнутой трубе диаметром 20 мм. Приварите или прикрутите её сбоку корпуса под углом 45° для удобства работы.

Проверьте все соединения на жёсткость. Болты должны быть затянуты, сварные швы – без трещин. После сборки убедитесь, что диск вращается свободно и ничто не препятствует его ходу.

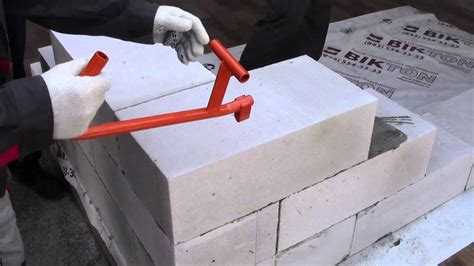

Установка и настройка режущего элемента из подручных средств

В качестве режущего элемента для штробореза по газобетону можно использовать обрезок старой пилы по дереву или полотна от сабельной пилы с крупным зубом. Главное – правильно выбрать металл: подойдёт углеродистая сталь с закалкой.

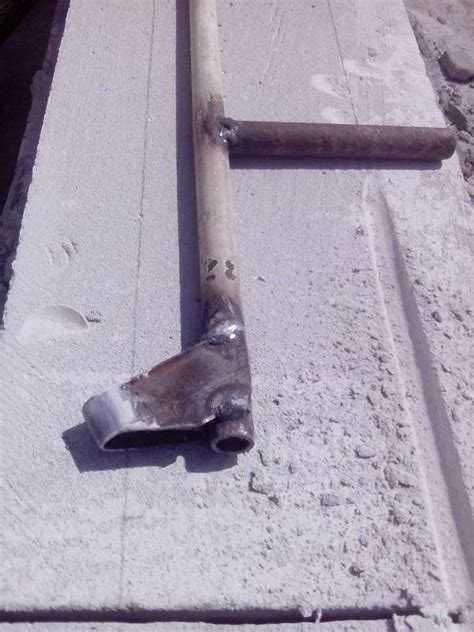

Полотно фиксируется к основанию инструмента (например, к деревянной направляющей или металлической раме) с помощью болтов М6 и прижимных пластин из стали толщиной не менее 3 мм. В точках крепления предварительно просверливаются отверстия диаметром 6,5 мм. Использовать необходимо гайки с нейлоновыми вставками, чтобы исключить раскручивание при вибрациях.

Перед монтажом режущий элемент затачивается под углом 60 градусов на наждаке. При использовании пилы с двухрядным зубом один ряд следует сточить, чтобы уменьшить сопротивление при движении и избежать застревания в материале.

Режущая часть должна выступать за корпус не более чем на 30 мм, иначе возрастает риск деформации полотна. Для повышения точности реза полотно выставляется строго параллельно направляющим с допуском не более 1 мм на всю длину.

Оптимальная скорость реза достигается при ручном перемещении инструмента с усилием около 5 кг. При этом необходимо следить за равномерностью заглубления и не допускать перекосов. Смазка рабочей зоны не требуется – газобетон легко обрабатывается в сухом виде.

После первых 2–3 проходов необходимо осмотреть полотно на наличие сколов и перегибов. При их обнаружении – заменить режущий элемент, так как повреждения снижают точность и увеличивают нагрузку на руки.

Способы подключения пылеудаления при работе с газобетоном

При штроблении газобетона образуется мелкодисперсная пыль, которая быстро распространяется по помещению. Эффективное пылеудаление не только улучшает видимость, но и продлевает срок службы инструмента. Самодельные штроборезы чаще всего оснащаются патрубками для подключения строительного пылесоса диаметром 35–50 мм.

Для подключения к пылесосу лучше использовать гибкий армированный шланг длиной до 3 метров – он не перекручивается и устойчив к излому. Место соединения шланга с инструментом должно быть герметичным: применяется герметик или хомут с уплотнительной прокладкой. Подключение «внахлёст» – самый простой и надёжный способ: шланг надевается на патрубок с наружной резьбой и фиксируется.

Если патрубок отсутствует, его можно изготовить из пластиковой сантехнической трубы подходящего диаметра и закрепить на корпусе штробореза металлическими скобами или эпоксидной смолой. Для усиления эффекта рекомендуется использовать пылесос с функцией автоматического запуска от инструмента – это исключит необходимость включения вручную и обеспечит синхронную работу.

Дополнительно можно установить самодельный циклонный фильтр между пылесосом и инструментом. Он отфильтровывает до 90% пыли и защищает основной фильтр пылесоса от засорения. Циклон легко изготавливается из пластикового ведра с крышкой, соединённого двумя шлангами с пылесосом и штроборезом через герметичные штуцеры.

Тестирование самодельного штробореза и устранение распространённых проблем

Второй критерий – глубина и ширина штробы. При отклонении от заданных параметров проверьте посадку дисков: износ втулок или люфт оси изменяют геометрию реза. При нестабильной глубине штробы – усилие подачи следует контролировать вручную: резать медленно, не перегружая двигатель. При использовании бытовой болгарки мощностью менее 1,5 кВт возможно перегревание – оптимальная продолжительность одного прохода не более 30 секунд, затем перерыв 10–15 секунд.

Если при работе наблюдается сильное пылеобразование – проверьте наличие и расположение пылесборника или подключения к строительному пылесосу. Отсутствие эффективного отвода пыли снижает обзор и перегревает двигатель. Простой пылеотвод можно сделать из пластиковой канистры, подключив гофрошланг с диаметром 50 мм к входу пылесоса.

Распространённые проблемы и способы их устранения:

Каждый тест завершайте визуальным осмотром инструмента. Трещины, перегрев элементов или люфты – повод остановить работу и устранить дефекты. Только после успешного прохождения тестов можно использовать штроборез для прокладки коммуникаций в несущих конструкциях.
