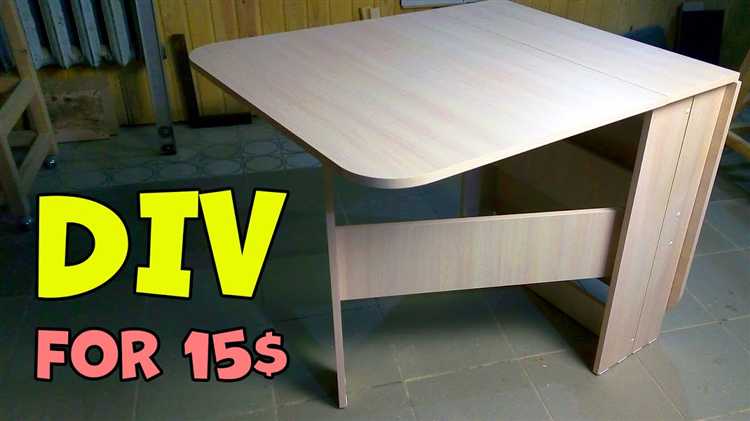

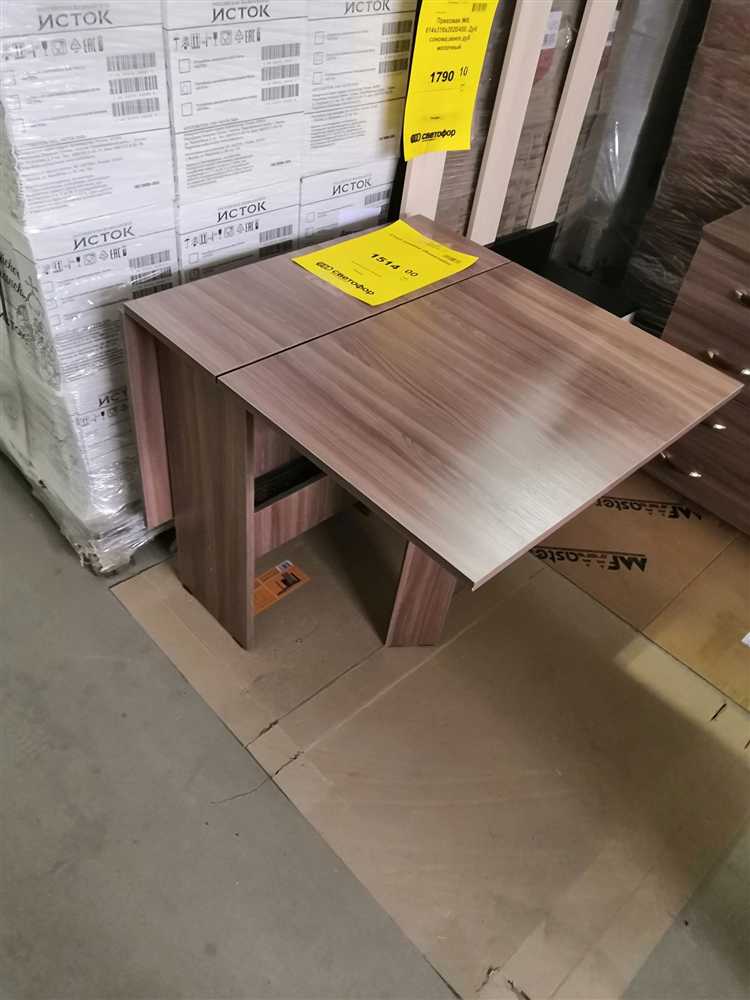

Стол-книжка – компактная и функциональная мебель, идеально подходящая для небольших помещений. В сложенном виде он занимает минимум пространства, а при необходимости трансформируется в полноценную рабочую или обеденную поверхность. Сборка такой конструкции не требует сложного инструмента и доступна даже при базовых навыках работы с деревом и фурнитурой.
Для самостоятельной сборки потребуется ЛДСП толщиной 16 мм, фурнитура (4 мебельные петли, 2 роликовых механизма, 2 ножки-опоры, винты-конфирматы), шуруповёрт с насадкой PZ2, сверло 5 мм, кромка ПВХ и строительный утюг для её приклеивания. Заготовки ЛДСП лучше заказать заранее с точными размерами и кромлением, чтобы сократить трудозатраты.
Основные элементы конструкции: центральная тумба, две откидные столешницы и две поворотные опоры. Центральная часть фиксируется стационарно и служит основанием. Столешницы крепятся на петлях и откидываются при необходимости. Опоры на колесиках обеспечивают устойчивость конструкции в разложенном состоянии и свободно перемещаются внутрь корпуса при складывании.
Перед началом сборки рекомендуется разложить все детали и проверить их соответствие схеме. Монтаж начинается с корпуса тумбы: боковины крепятся к основанию с помощью конфирматов, затем устанавливается крышка и задняя стенка. После сборки корпуса монтируются петли на столешницы и опоры, особое внимание уделяется симметричности и ровности посадки – это критично для плавного открывания и устойчивости конструкции.
Инструкция по сборке стола-книжки своими руками
Подготовьте все необходимые детали: две боковые панели (опоры), три столешницы (основная и две откидные), внутренние перегородки, петли (рекомендуются рояльные длиной не менее 600 мм), мебельные уголки, саморезы 3,5×16 мм, ролики (не менее четырёх), отвертку или шуруповерт.
Сборку начинайте с основания. Установите боковые панели вертикально, прикрепите к ним нижнюю соединительную планку при помощи уголков. Проверьте геометрию: основание должно быть строго прямоугольным.
Закрепите внутренние перегородки: одну неподвижную посередине, вторую – подвижную, которая будет играть роль опоры для откидывающейся части. К подвижной панели прикрутите ролики, они должны свободно вращаться и быть на одном уровне с основанием.
Основную столешницу прикрепите к верхней части основания. Для фиксации используйте мебельные уголки с внутренней стороны. Убедитесь в отсутствии люфта.
Откидные части столешницы присоедините к основной с помощью рояльных петель. Петли крепятся снизу, на одинаковом расстоянии от края. После монтажа проверьте свободный ход створок.
Установите направляющие элементы: ограничители или фиксаторы, которые не позволят столешницам самопроизвольно открываться. Удобнее использовать защёлки с магнитным удержанием.
Проверьте устойчивость конструкции, откройте и закройте каждую створку, убедитесь в равномерности зазоров. При необходимости подкрутите соединения или добавьте укрепляющие уголки.
Выбор подходящих материалов и фурнитуры для стола-книжки
Для изготовления корпуса стола-книжки оптимально использовать ЛДСП толщиной 16–18 мм. Этот материал сочетает достаточную прочность и устойчивость к деформации при сравнительно невысокой стоимости. Для кромок рекомендуется использовать ПВХ-ленту толщиной 0,4–2 мм, в зависимости от степени нагрузки на край. Для внутренних деталей допустимо применение ДВП или фанеры, но несущие элементы должны быть выполнены из ЛДСП или массива.
При выборе петель важно учитывать вес столешниц. Стандартные карточные петли не подойдут – необходимы усиленные раскладные петли типа «бабочка» или специальные столярные петли с ограничением угла раскрытия. Для фиксации выдвижных опор используйте мебельные поворотные механизмы с фиксатором, выдерживающие не менее 25 кг нагрузки на одну опору.
Роликовые направляющие подойдут для выдвижных элементов, если они предусмотрены конструкцией. Отдавайте предпочтение стальным направляющим с шариковыми подшипниками, длиной от 250 мм. Для фиксации столешниц в разложенном состоянии используйте защёлки или замки с автоматической фиксацией, исключающие самопроизвольное складывание.
Из крепежа необходимы конфирматы длиной 50–70 мм, эксцентриковые стяжки для скрытых соединений, а также мебельные уголки для усиления конструкции. Обязательно применение заглушек или декоративных наклеек под цвет ЛДСП, чтобы скрыть соединительные элементы и придать мебели законченный вид.
Подготовка чертежа и разметка деталей на листах ЛДСП
Начните с определения точных габаритов стола-книжки: стандартная высота – 750 мм, глубина в сложенном виде – 300–400 мм, длина в разложенном – 1200–1600 мм. Рассчитайте размеры боковин, столешниц, полок и опор. Учтите толщину ЛДСП (чаще всего 16 мм) при проектировании соединений и стыков.
Создайте чертёж в миллиметрах: от руки на бумаге или в программе (SketchUp, Pro100). На чертеже указывайте размеры каждой детали, расположение крепёжных элементов, направляющих и петель. Обозначьте торцы, подлежащие оклейке кромкой. Учитывайте направление текстуры ЛДСП, особенно для видимых частей.
Перед раскроем внимательно осмотрите лист ЛДСП. Проверьте его на дефекты, сколы и цветовые отличия. Разметку выполняйте карандашом с твёрдым грифелем (например, Н или 2Н), используя металлическую линейку и угольник. Не делайте резов на глаз – соблюдайте перпендикулярность линий и точность до миллиметра.
Начинайте разметку с крупных деталей, размещая их вдоль направления текстуры. Оставляйте между деталями по 3–5 мм на пропил. Детали, требующие симметрии или парности, размечайте рядом, следя за совпадением рисунка. Ведите контрольный список всех размеченных элементов, чтобы исключить ошибки при раскрое.
Распиловка и обработка кромок заготовок
Для распила используйте циркулярную пилу с направляющей шиной или настольную торцовочную пилу. Основной материал – ЛДСП толщиной 16 мм. Распил производите с лицевой стороны вверх, чтобы избежать сколов. Длина основной столешницы – 1000 мм, ширина – 500 мм. Боковины – 720×400 мм, откидные элементы – по 500×400 мм. Заранее разметьте заготовки карандашом и проверьте диагонали – допуск не более 1 мм.
Перед распилом проверьте остроту диска. Для ЛДСП рекомендуется диск с 60 и более зубьями. После распила обязательно удалите пыль и кромочную стружку.
Кромки заготовок обрабатывайте ПВХ-кромкой толщиной 0,4–2 мм. Для наклеивания используйте кромочный утюжок или строительный фен и валик. Рабочая температура – около 180°C. Прикладывайте равномерное давление, избегая перегрева. После остывания обрежьте излишки острым обрезчиком или ножом под углом 45°.
Торцы не подлежащие облицовке, например, внутри опорных элементов, можно зачистить мелкой наждачной бумагой Р240. Проверяйте ровность кромок штангенциркулем – перепады более 0,3 мм недопустимы.
Сборка несущего каркаса и крепление боковин
Для основания потребуется два продольных бруса длиной 900 мм и два поперечных по 400 мм. Сечение – 40×40 мм. Соединяются элементы в прямоугольник с помощью металлических уголков 30×30 мм и саморезов 4×30 мм.
- Проверьте диагонали каркаса – разница не должна превышать 2 мм.
- На внутренних углах используйте по два уголка для жёсткости.
- Засверливайте отверстия под саморезы, чтобы избежать растрескивания дерева.
После сборки каркаса закрепите боковины. Используются листы ЛДСП толщиной 16 мм, размером 700×400 мм. Каждая боковина крепится к торцам продольных брусков с помощью четырёх конфирматов 5×70 мм.
- Отмерьте от нижнего края боковины 50 мм для первого отверстия, далее – шаг 150 мм вверх.
- Засверлите отверстия под конфирматы сверлом 5 мм, глубиной 50 мм строго перпендикулярно плоскости.
- Установите боковины к каркасу, контролируя прямой угол при помощи уголника.
Для предотвращения расшатывания установите горизонтальные стяжки из фанеры толщиной 10 мм шириной 80 мм на уровне 2/3 высоты боковин, закрепляя их евровинтами или мебельными уголками.
Установка поворотного механизма и навешивание столешниц
Для надежной работы поворотного механизма выберите фурнитуру с максимальной нагрузкой не менее 30 кг. Крепежные отверстия на механизме должны совпадать с заранее просверленными отверстиями в каркасе стола.
Прикрутите механизм к основанию стола с помощью саморезов 4х25 мм, используя крестовую отвертку или шуруповерт с низкой скоростью, чтобы избежать повреждения резьбы. Расположение крепежа – симметрично по обеим сторонам, строго по разметке, с отступом минимум 10 мм от края.
Перед навешиванием столешниц проверьте работу поворотного механизма без нагрузки, обеспечьте плавность поворота без люфтов. Регулируйте крепления, если требуется, ослабляя винты и корректируя позицию.
Столешницы крепятся к поворотному механизму с помощью мебельных петель или специальных кронштейнов, рекомендованных производителем механизма. Используйте винты 3,5х16 мм, не перетягивайте, чтобы избежать трещин в древесине.
Для точного выравнивания столешниц применяйте угольник и уровень. Между столешницами должно оставаться зазор 2–3 мм для свободного вращения без задевания.
После установки закрепите фиксатор поворотного механизма, если он предусмотрен. Это предотвратит случайное проворачивание и повысит безопасность использования стола.
Регулировка подвижных элементов и проверка устойчивости
После сборки стола книжки важно отрегулировать подвижные части для плавного открывания и закрывания, а также проверить его устойчивость на всех этапах эксплуатации.
- Регулировка петель и шарниров:
- Проверьте плотность прилегания столешниц друг к другу. Если образуются зазоры, ослабьте крепления и подвиньте элементы, добиваясь ровного стыка.
- Подтяните винты петель до плотного, но не чрезмерного усилия, чтобы избежать заклинивания.
- Если используется механизм с фиксаторами, убедитесь, что фиксатор плавно входит в зацепление и легко отпускается.
- Настройка ножек:
- Отрегулируйте высоту ножек с помощью винтов или регулировочных шайб так, чтобы стол стоял строго горизонтально, без люфта.
- Проверяйте горизонтальность уровнем или приложением на смартфоне с точностью до 1 градуса.
- При необходимости установите подкладки из резины или пластика для компенсации неровностей пола.
- Проверка плавности движения:
- Плавно откройте и закройте стол 10–15 раз, обращая внимание на сопротивление и шумы.
- При появлении скрипов обработайте металлические части тонким слоем смазки (например, силиконовой или литолом).
- Убедитесь, что подвижные элементы не цепляются за соседние части конструкции.
- Проверка устойчивости:
- Надавите с разной силой на край столешницы, чтобы проверить отсутствие раскачивания или шатания.
- Если столик двигается, повторно отрегулируйте ножки или усилите крепления каркаса.
- Проверьте крепление опорных элементов и при необходимости затяните все гайки и болты.
Регулярный осмотр и своевременная регулировка обеспечат долгую службу стола книжки без снижения функциональности и безопасности.
Финишная отделка и защита поверхности стола
Для долговечности и сохранения внешнего вида столешницы книжки рекомендуется использовать паркетный лак на водной основе с уровнем глянца 30-40% – он устойчив к царапинам и не желтеет со временем. Перед нанесением лака поверхность тщательно шлифуют наждачной бумагой зернистостью 180-220, удаляют пыль влажной тканью.
Наносить лак следует в 3-4 слоя с промежуточной шлифовкой мелкозернистой бумагой (320-400) после каждого высыхания. Время высыхания между слоями – 2-4 часа при температуре 20-22°C и влажности 40-60%. Для равномерного слоя используют кисть из искусственного ворса или валик с коротким ворсом.
Альтернативой лаку служит полиуретановое масло, которое глубже проникает в древесину и подчеркивает ее текстуру. Масло наносят в 2-3 слоя, втирая мягкой тканью и давая впитаться 20-30 минут, излишки убирают. Полное затвердевание происходит за 48 часов, после чего поверхность приобретает матовый защитный слой.
Для дополнительной защиты углов и складных механизмов стоит применить мебельный воск на основе пчелиного воска. Он предотвращает потертости и обеспечивает легкое скольжение при складывании стола.
Вопрос-ответ:
Какие материалы и инструменты потребуются для сборки стола книжки своими руками?
Для работы понадобятся деревянные или МДФ панели для столешницы и боковин, петли для трансформации, шурупы, саморезы, крепежные уголки, рулетка, электродрель, шуруповерт, отвертка, уровень и наждачная бумага. Кроме того, рекомендуется подготовить столярный клей для усиления соединений и защитное покрытие для дерева.
Как правильно подготовить детали, чтобы стол книжка получился ровным и устойчивым?
Перед сборкой следует тщательно обработать кромки деталей: отшлифовать их наждачной бумагой для удаления заусенцев и сколов. Все поверхности должны быть ровными, чтобы петли и крепежи можно было установить без перекосов. Также важно проверять геометрию каждой детали с помощью уровня и угольника, особенно столешницы и боковин. Если допустить неровности, механизм трансформации может работать с трудом, а конструкция будет шаткой.
Какие сложности могут возникнуть при установке петель для трансформации стола книжки, и как их избежать?
Основная трудность — точное выравнивание петель, чтобы столешница открывалась и складывалась плавно и без заеданий. Для этого необходимо разметить места крепления очень аккуратно, учитывая толщину материала и расстояния между петлями. Если петли установить с перекосом, стол будет плохо фиксироваться и быстро выйдет из строя. Рекомендуется использовать шаблоны или предварительно сверлить направляющие отверстия для саморезов.
Можно ли изменить размеры стола книжки под свои нужды, и как это повлияет на конструкцию?
Да, размеры столешницы и боковин можно менять, но важно сохранить пропорции и прочность конструкции. Увеличение ширины потребует использования более длинных и прочных петель, а также дополнительного крепежа для устойчивости. Если стол станет слишком высоким или широким, он может потерять устойчивость, поэтому при изменении параметров следует учитывать толщину и жесткость материала. В целом, корректировка размеров допустима, если уделять внимание правильному подбору деталей и усилению конструкции.
