Правильное закрепление сабвуфера в багажнике автомобиля обеспечивает не только стабильную работу звуковой системы, но и безопасность при движении. При самостоятельной установке важно учитывать вес устройства, вибрации и особенности конструкции багажного отделения. Для большинства моделей сабвуферов оптимальной является фиксация на жесткой платформе с использованием металлических уголков или специализированных крепежных элементов.

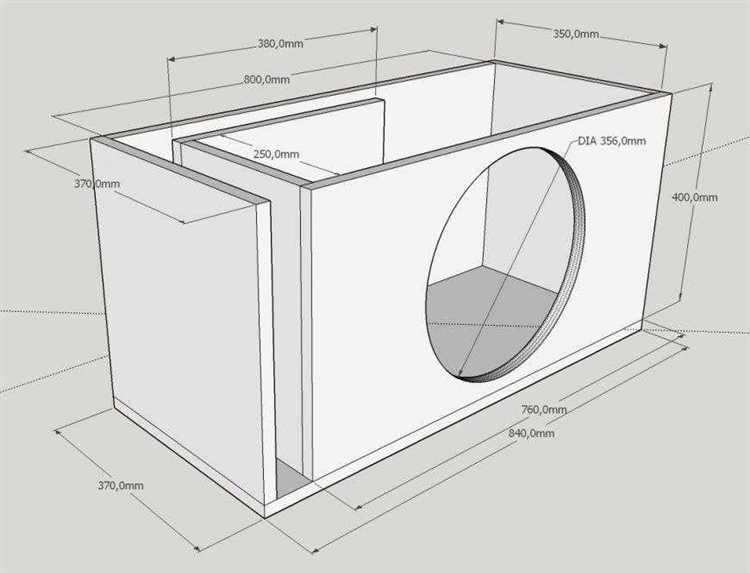

Перед началом монтажа необходимо точно измерить габариты корпуса сабвуфера и доступное пространство в багажнике. Рекомендуется применять антивибрационные прокладки толщиной от 3 до 5 мм для снижения передачи вибраций на кузов автомобиля. Использование болтов М6 с гайками и шайбами обеспечит надежную фиксацию без риска раскручивания. Важно проследить, чтобы крепежные элементы не создавали контакт с электроникой и проводкой, исключая короткие замыкания.
Для увеличения устойчивости конструкции рекомендуется дополнительно закреплять сабвуфер к полу багажника с помощью саморезов по металлу через пластиковые или деревянные подкладки. Применение монтажной пены или герметика в зазорах уменьшит шумы и предупредит перемещения корпуса при тряске. Соблюдение этих рекомендаций позволит получить качественную звуковую отдачу и гарантирует сохранность оборудования в любых условиях эксплуатации.

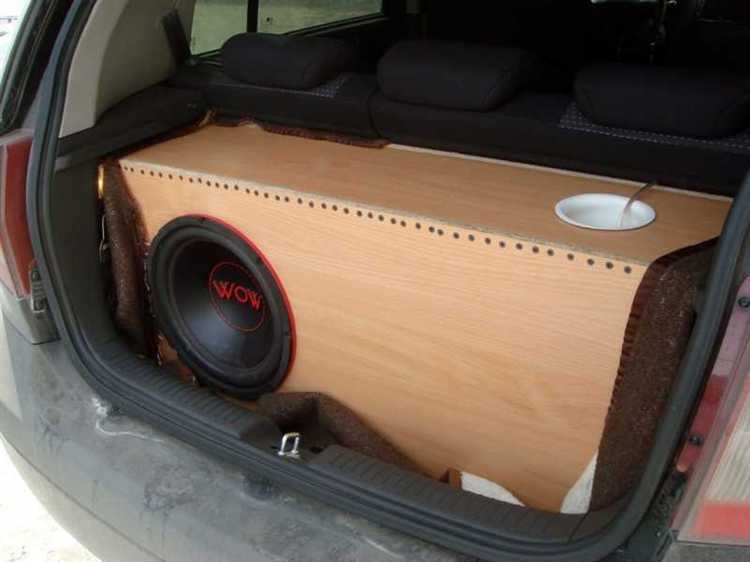

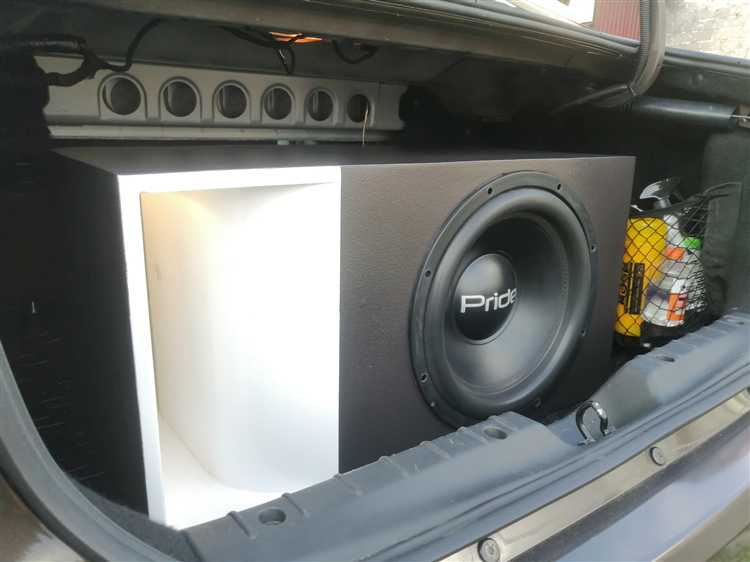

Выбор места для установки сабвуфера в багажнике
Правильное расположение сабвуфера в багажнике напрямую влияет на качество баса и безопасность крепления. Учитывайте следующие критерии:
- Жёсткость поверхности: Сабвуфер должен быть установлен на прочной и ровной части багажника – чаще всего это пол или усиленная стенка. Избегайте гибких панелей, которые могут вибрировать и искажать звук.
- Отсутствие препятствий: Место должно обеспечивать свободный доступ к сабвуферу для обслуживания и не мешать загрузке крупногабаритного груза. Предпочтительны углы багажника с достаточным пространством для корпуса динамика.
- Направление фазоинвертора: Если сабвуфер с фазоинвертором, ориентируйте его трубу либо в сторону салона, либо в сторону задней стенки, чтобы улучшить распространение низких частот и минимизировать искажения.
- Расстояние до стенок и пола: Оптимальное расстояние от сабвуфера до стенок багажника должно быть не менее 10-15 см для снижения резонансов и улучшения звуковой картины.
- Вентиляция корпуса: При плотной установке следует предусмотреть вентиляционные зазоры, чтобы избежать перегрева усилителя и динамика.
- Крепежные возможности: Ищите участки с доступом к штатным точкам крепления или местам, где можно прочно закрепить конструкцию без повреждения элементов автомобиля.
Часто выбирают боковые углы багажника, где жесткость кузова выше, а установка крепежа проще. Варианты под сиденьями заднего ряда или в центральной части багажника подходят при наличии компактных корпусов сабвуфера.
Необходимые инструменты и материалы для крепления сабвуфера
Для надежной фиксации сабвуфера в багажнике потребуется набор инструментов и комплектующих, учитывающих вес и габариты оборудования. Минимальный инструментальный набор включает шуруповерт с комплектом бит (крестовая и шестигранная насадки), набор гаечных ключей (8–14 мм), рулетку и строительный уровень для точного расположения.
Основные материалы – металлический крепеж: уголки толщиной не менее 2 мм или специальные монтажные пластины. Для крепления к кузову используют болты М6 с шайбами и гайками, которые обеспечивают прочность и равномерное распределение нагрузки. Важно выбирать коррозионно-устойчивые элементы, предпочтительно с оцинковкой или нержавеющей сталью.
В качестве амортизирующей прослойки применяются резиновые прокладки толщиной 3–5 мм, чтобы снизить вибрации и предотвратить повреждения корпуса сабвуфера и поверхности багажника. Для окончательной фиксации и защиты проводки необходимы пластиковые стяжки и изолента ПВХ, устойчивые к температурным колебаниям.
Если монтаж предполагает сверление, подготовьте сверла по металлу диаметром 6 мм. Для обработки кромок пригодится напильник или шлифовальная насадка, чтобы избежать травм и повреждений кабелей. Рекомендуется использовать рулон вспененного уплотнителя для герметизации крепежных элементов и дополнительной защиты от вибраций.
Подготовка поверхности багажника к монтажу сабвуфера
Перед установкой сабвуфера необходимо тщательно очистить и обезжирить участок багажника, где будет крепление. Для очистки используйте спиртовой раствор или специализированный обезжириватель, чтобы удалить пыль, жир и остатки клея. Это обеспечит надежное сцепление монтажных элементов.
Осмотрите поверхность на наличие ржавчины или сколов краски. При обнаружении коррозии обработайте место наждачной бумагой с зернистостью 120–180, затем покройте грунтовкой для металла. Это предотвратит дальнейшее разрушение и улучшит адгезию.
Если планируется крепление на неровную или рифленую поверхность, рекомендуется дополнительно выровнять её монтажной пеной или монтажным клеем, чтобы увеличить площадь контакта и снизить вибрации.
В местах установки шурупов или болтов предварительно сделайте разметку и просверлите отверстия сверлом по металлу диаметром на 1–2 мм больше диаметра крепежа. Это облегчит монтаж и уменьшит риск деформации панели.
Для повышения звукоизоляции и снижения вибраций дополнительно закрепите под сабвуфером демпфирующий материал – вибропоглотитель толщиной 3–5 мм. Он способствует улучшению качества звучания и защищает поверхность багажника от повреждений.
Способы крепления корпуса сабвуфера к кузову автомобиля
Для надежного крепления корпуса сабвуфера в багажнике применяются три основных метода: болтовое крепление, использование монтажных уголков и монтаж на липкую основу. Выбор способа зависит от конструкции корпуса, материала кузова и желаемой прочности.
Болтовое крепление – самый надежный вариант. Корпус оснащается монтажными отверстиями, которые совпадают с отверстиями в кузове. Для предотвращения вибраций между корпусом и кузовом устанавливают прокладки из резины толщиной 3-5 мм. Рекомендуется использовать болты М6 с шайбами и гайками с фиксатором, чтобы избежать самопроизвольного откручивания. Для доступа к крепежу может потребоваться сверление металла кузова сверлом 6,5 мм.
Монтажные уголки позволяют закрепить корпус в углах багажника. Уголки крепятся к корпусу с помощью саморезов по дереву или металлу, в зависимости от материала корпуса. К кузову уголки фиксируются болтами с использованием заранее просверленных отверстий. Такая конструкция снижает передачу вибраций и упрощает демонтаж.
Крепление на липкую основу применяется для корпусов малой и средней массы. Используются специализированные монтажные ленты с высокой адгезией (например, 3M VHB). Поверхности корпуса и кузова должны быть тщательно очищены и обезжирены. Такой способ обеспечивает быстрое крепление без сверления, однако не подходит для мощных сабвуферов, создающих значительные вибрации.
При любом методе крепления важно контролировать отсутствие люфта корпуса и периодически проверять крепеж на надежность, особенно после длительной эксплуатации или интенсивного использования сабвуфера.
Использование крепежных уголков и саморезов для фиксации
Крепежные уголки обеспечивают надежное закрепление сабвуфера на поверхности багажника, предотвращая смещение при движении. Для установки потребуются металлические уголки толщиной от 2 мм, длиной 40–60 мм и шириной 20–30 мм.
Рекомендуется использовать саморезы по металлу с длиной от 16 до 25 мм и диаметром 3,5–4 мм, обеспечивающие прочное сцепление с металлом или деревянными элементами обшивки багажника.
- Подготовьте места крепления, очистив и обезжирив поверхность.
- Разметьте точки крепления уголков на корпусе сабвуфера и на основании багажника с учетом равномерного распределения нагрузки.
- Сделайте отверстия диаметром на 0,5 мм меньше диаметра саморезов для облегчения вкручивания и минимизации деформации.
- Прикрепите уголки к корпусу сабвуфера, используя не менее двух саморезов на каждую сторону уголка.
- Закрепите сабвуфер в багажнике, фиксируя уголки к основанию с помощью саморезов с шайбами для равномерного распределения давления.
- Использование пластиковых дюбелей оправдано только при креплении к пластиковым панелям багажника.
- Для металла предпочтительнее саморезы с острым наконечником и резьбой по металлу.
- Контроль затяжки – ключевой момент: перетягивать саморезы нельзя, чтобы избежать повреждений корпуса сабвуфера.
- Для дополнительной виброизоляции под уголки можно подложить тонкий слой резины или плотной ткани.
Такой способ крепления гарантирует жесткую фиксацию сабвуфера, минимизирует шумы и вибрации, повышая качество звучания и безопасность.
Монтаж виброизоляции и защита от вибраций
Перед наклейкой материала поверхность багажника необходимо тщательно очистить от пыли и обезжирить спиртовым раствором. Это обеспечит надежное сцепление виброизоляции с металлом.
Вибропоглощающий слой накладывают на стенки и пол багажника, уделяя особое внимание зонам крепления сабвуфера. Для уменьшения резонансов рекомендуется покрывать не менее 70% площади, избегая полностью гладких участков без демпфирования.
Для крепления виброизоляции применяйте роликовый валик, чтобы плотно прижать материал и исключить воздушные пузыри. Неровности и складки ослабят эффективность демпфирования.
Дополнительно вокруг корпуса сабвуфера устанавливают уплотнительные прокладки из вспененного полиэтилена толщиной 5–10 мм. Это снизит передачу вибраций на кузов и уменьшит шумы.
Для предотвращения резонансов и деформаций конструкции монтаж сабвуфера желательно осуществлять на жестких подложках с антивибрационными элементами, например, на фанере толщиной 12–15 мм, покрытой виброизоляцией с обеих сторон.
После установки виброизоляции и сабвуфера рекомендуется проверить отсутствие люфтов и посторонних звуков при работе системы на разных уровнях громкости, чтобы своевременно устранить слабые места крепления.
Проверка надежности крепления и устранение люфтов
После установки сабвуфера в багажнике необходимо проверить крепеж на отсутствие смещений и вибраций. Для этого приложите усилие в разные стороны корпуса сабвуфера – не менее 10 кг по каждой оси. Если устройство смещается более чем на 3 мм, крепление недостаточно надежно.
Для устранения люфтов затяните крепежные элементы с усилием не менее 8 Н·м, используя динамометрический ключ. Если используются саморезы, проверьте качество резьбы и при необходимости замените их на болты с шайбами и гроверами, чтобы обеспечить равномерное распределение нагрузки.
Проверьте уплотнители между корпусом сабвуфера и крепежной поверхностью. Отсутствие или деформация уплотнителей приводит к возникновению вибраций и шумов. Используйте резиновые прокладки толщиной 3-5 мм с плотностью не менее 300 кг/м³ для гашения вибраций.
При наличии люфтов между крепежом и кузовом автомобиля примените фиксаторы резьбы (например, Loctite 243) для предотвращения самопроизвольного ослабления болтов при вибрации. Повторно проверьте крепеж через 2 недели эксплуатации.
Регулярная диагностика крепления через каждые 3 месяца позволит избежать повреждений и ухудшения качества звука. При обнаружении новых люфтов повторите процедуры подтяжки и замены уплотнителей.
Советы по безопасности при работе с электропроводкой сабвуфера
Перед началом монтажа отключите отрицательную клемму аккумулятора. Это исключит риск короткого замыкания и защитит от случайного удара током.
Используйте провода с сечением не менее 10 AWG (5,26 мм²) для питания сабвуфера мощностью от 300 Вт. Недостаточное сечение провода приводит к нагреву и повышенному сопротивлению, что опасно и снижает эффективность работы.
Обязательно устанавливайте предохранитель ближе всего к клемме аккумулятора. Его номинал должен соответствовать максимальному току усилителя, обычно это 30–40 А. Это предотвратит возгорание в случае короткого замыкания.
Избегайте прокладывать провода рядом с движущимися частями и элементами с высокой температурой. Используйте пластиковые гофры и стяжки для фиксации, чтобы провода не терлись и не повредились.
Подключайте массу усилителя к точке с надежным контактом с кузовом, очищенной от краски и ржавчины. Неправильное заземление вызывает помехи и нестабильную работу оборудования.
Используйте только качественные клеммы и разъемы. Плохой контакт приводит к искрению и возможному перегреву. Провода должны быть надежно обжаты и заизолированы термоусадкой или изолентой.
Перед окончательной сборкой обязательно проверьте соединения мультиметром на отсутствие коротких замыканий и соответствие полярности. Неправильное подключение может вывести из строя усилитель и сабвуфер.
Вопрос-ответ:
Как правильно выбрать место для установки сабвуфера в багажнике автомобиля?
Выбор места зависит от конструкции багажника и типа сабвуфера. Обычно предпочтительнее ставить сабвуфер ближе к задней стенке, чтобы звук лучше распространялся по салону. Важно учитывать, чтобы рядом не было предметов, которые могут вибрировать или создавать шумы. Также нужно оставить место для подключения кабелей и обеспечить надежное крепление, чтобы сабвуфер не смещался при движении.
Какие инструменты и материалы потребуются для самостоятельного крепления сабвуфера в багажнике?
Для работы понадобятся: отвертки, дрель с набором сверл, крепежные элементы (например, уголки, саморезы, болты с гайками), изолента, кабельные стяжки и возможно амортизирующие прокладки, чтобы снизить вибрации. Важно также иметь измерительный инструмент, например, рулетку или линейку, чтобы правильно рассчитать места крепления.
Какие способы крепления сабвуфера наиболее надежны для установки в багажнике?
Наиболее распространённые способы — это монтаж с использованием металлических уголков и болтов, которые закрепляются на кузове или на специально установленной платформе. Также часто применяют деревянные или фанерные короба, к которым сабвуфер крепится винтами. Для предотвращения вибраций рекомендуется использовать резиновые или поролоновые прокладки между корпусом сабвуфера и поверхностью крепления.
Как избежать повреждений и снизить вибрации при креплении сабвуфера своими руками?
Чтобы защитить оборудование и салон автомобиля от повреждений, нужно тщательно подготовить место крепления. Используйте амортизирующие прокладки из поролона или резины, которые ставятся между сабвуфером и поверхностью. Важно хорошо затянуть крепления, но без чрезмерного усилия, чтобы не деформировать корпус. Также следует проверить, чтобы провода не были натянуты и не мешали движению или закрытию багажника.
