Облуживание медного жала паяльника – ключевой этап для обеспечения качественного и надежного пайки. Медное жало быстро окисляется, что снижает теплопередачу и ухудшает процесс работы. Без правильной подготовки и нанесения припоя слой олова не закрепится равномерно, а паяльник быстро выйдет из строя.
Для облуживания необходимо использовать припой с флюсом, подходящий для электроники – чаще всего с содержанием свинца или бессвинцовый, с активным флюсом на основе колофонии. Температура паяльника должна быть стабильной и составлять 300–350 °C, чтобы металл плавился, но не перегревал жало.
Перед нанесением припоя жало важно очистить механически – губкой или металлической щеткой, а затем обработать специальным флюсом для удаления окислов. Припой наносят равномерно, добиваясь однородного блестящего слоя без пропусков и комков. Регулярное повторное облуживание продлевает срок службы жала и улучшает качество пайки.
Выбор подходящего припоя для лужения медного жала
Для эффективного лужения медного жала паяльника оптимален припой с содержанием олова от 60% до 63% и свинца 37–40% (например, ПОС-61). Такой состав обеспечивает низкую температуру плавления (около 183–190 °C), что предотвращает перегрев жала и сохраняет его структуру.
Бессвинцовые припои на основе сплавов олова с медью, серебром или висмутом требуют температуры плавления выше 217 °C, что увеличивает риск повреждения жала и ускоряет его окисление. Их применение оправдано при отсутствии требований к низкотемпературной пайке, но для лужения именно медного жала лучше выбирать классический ПОС.
Флюс в составе припоя должен быть активным, например, канифольный или на основе колофонии, без агрессивных кислот. Он обеспечивает очистку поверхности и улучшает смачивание металла при минимальном воздействии на структуру жала.
Толщина проволоки припоя влияет на точность нанесения. Рекомендуется использовать припой диаметром 0,5–0,8 мм для равномерного покрытия жала и контроля расхода материала.
Важно избегать применения припоев с высоким содержанием серебра для лужения жала, так как они не обеспечивают нужной адгезии и способствуют быстрому износу покрытия.

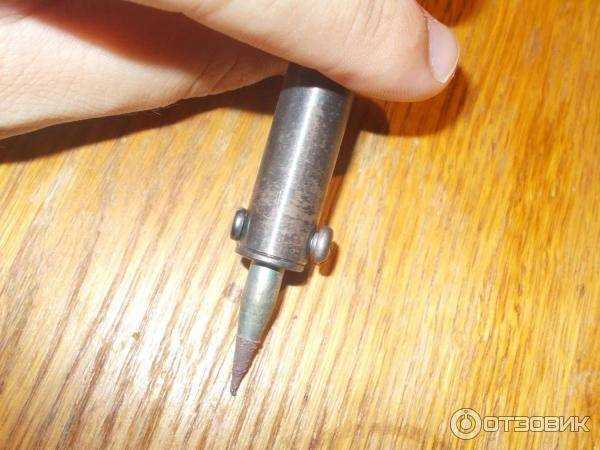

Подготовка жала паяльника к лужению: очистка и удаление окислов
Перед лужением жало паяльника необходимо очистить от загрязнений и окислов, чтобы обеспечить хорошую теплопроводность и равномерное распределение припоя. Сначала прогрейте паяльник до рабочей температуры – 300–350 °C для типичных бессвинцовых припоев.
Для удаления старого припоя и загрязнений используйте латунную губку или металлическую чистящую губку, так как они эффективно снимают оксидный слой, не повреждая поверхность жала. Избегайте мокрой губки, поскольку резкое охлаждение способствует образованию микротрещин и ускоряет коррозию.
Если на жале образовалась плотная оксидная пленка, удалите ее механическим способом с помощью мелкозернистой наждачной бумаги (зерно 600–800) или специальной абразивной пасты. После этого обязательно снова прогрейте жало и нанесите свежий слой припоя, чтобы предотвратить повторное окисление.
В случаях сильного загрязнения допустимо использование химических очистителей для медных поверхностей, но после обработки обязательно тщательно смойте остатки средства и полностью просушите жало. Правильная подготовка обеспечивает стабильное качество пайки и продлевает срок службы жала.

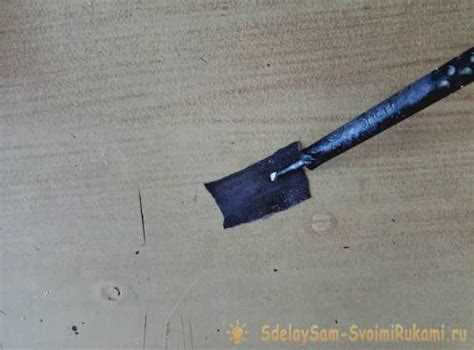

Оптимальная температура паяльника для качественного лужения
Для лужения медного жала важно поддерживать температуру, обеспечивающую быстрое и равномерное расплавление припоя без перегрева металла. Оптимальная температура паяльника варьируется в диапазоне 280–320 °C.
- Температура ниже 280 °C снижает активность припоя, процесс лужения затягивается, жало окисляется быстрее.
- Температура выше 320 °C ускоряет окисление жала и может повредить покрытие, снижая срок службы инструмента.
Для жала с типичным медным сердечником рекомендуется настройка около 300 °C. При работе с припоями на основе олова с флюсом достаточно температуры в пределах 290–310 °C. Если припой содержит серебро или другие легирующие добавки, температура может быть повышена до 320 °C.
Использование регулируемого паяльника позволяет поддерживать стабильную температуру, минимизируя термический стресс на жало и повышая качество лужения.
- Перед началом лужения убедитесь, что паяльник прогрет минимум 3-5 минут.
- При необходимости отрегулируйте температуру, ориентируясь на поведение припоя: он должен мгновенно плавиться и равномерно покрывать жало.
- Избегайте длительного контакта жала с поверхностями при температуре выше 320 °C, чтобы не допустить перегрева и окисления.

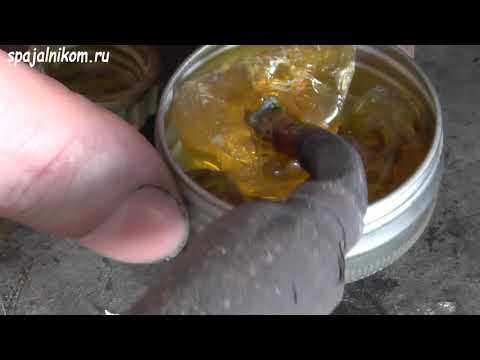

Техника нанесения припоя на жало: шаг за шагом
Шаг 1. Разогрейте паяльник до рабочей температуры 350–370 °C. Температура ниже 300 °C не обеспечивает качественного облуживания, выше 380 °C – разрушает жало.
Шаг 2. Очистите жало от старого припоя и окислов. Используйте влажную губку или латунную стружку, чтобы полностью снять загрязнения.
Шаг 3. Нанесите тонкий слой флюса на жало. Оптимально использовать флюс на основе колофонии без агрессивных компонентов для предотвращения коррозии.
Шаг 4. Возьмите припой с содержанием олова 60–63% и свинца 37–40% (Sn60Pb40) или бессвинцовый с температурой плавления около 217 °C. Поднесите припой к разогретому жалу.
Шаг 5. Равномерно распределите припой по всей поверхности жала, накладывая его тонким, гладким слоем. Толстый слой ухудшит теплопередачу и может отслаиваться.
Шаг 6. Убедитесь, что припой полностью покрыл медное основание жала, включая боковые поверхности. Полное облуживание обеспечивает лучшую теплопроводность и защиту от окисления.
Шаг 7. Быстро остудите жало, слегка протерев его по чистой губке, чтобы удалить излишки и выровнять покрытие. Избегайте длительного охлаждения, чтобы не повредить слой припоя.
Повторяйте процедуру при необходимости в процессе работы, чтобы поддерживать постоянное качество облудки.

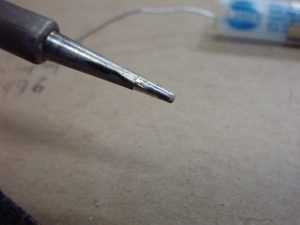

Как избежать перегрева и повреждения жала при лужении
Для сохранения целостности медного жала паяльника важно контролировать температуру в диапазоне 280–350 °C. При превышении 350 °C олово и припой начинают быстро окисляться, образуя нагар, который снижает теплопроводность и ускоряет коррозию жала.
Не задерживайте жало на месте пайки дольше 3–5 секунд, чтобы избежать перегрева металла. Если требуется длительная пайка, делайте перерывы на 10–15 секунд для охлаждения.
Используйте термостатированный паяльник с регулируемой температурой или паяльную станцию. При отсутствии такой техники держите паяльник включенным только в рабочий момент, не оставляйте его без дела на нагреве.
Перед лужением убедитесь в чистоте жала. Остатки флюса и припоя создают дополнительное сопротивление теплу, что способствует локальному перегреву.
При лужении наносите припой равномерным тонким слоем, избегая чрезмерного количества. Толстый слой при контакте с нагревателем вызывает неравномерный нагрев и быстрее изнашивает жало.
Используйте качественные припои с флюсом на основе колофонии и минимальным содержанием кислотных активаторов. Агрессивные флюсы ускоряют коррозию и повреждение жала.
Регулярно очищайте жало с помощью влажной губки или латунной стружки, не применяйте металлические щетки, которые царапают защитный слой жала.
После окончания работы быстро нанесите новый слой припоя на разогретое жало – это защитит его от окисления и продлит срок службы.
Проверка равномерности покрытия и исправление дефектов
После нанесения олова на медное жало паяльника необходимо убедиться, что покрытие ровное и плотное. Неровности и пропуски ухудшают теплоотвод и сокращают срок службы жала.
- Визуальный осмотр при хорошем освещении: покрытие должно быть блестящим, без матовых пятен или темных участков.
- Проверка на ощупь: ровное покрытие не должно иметь шероховатостей или отслаиваний.
- При появлении капель или комков олова их удаляют с помощью губки или мягкой наждачной бумаги с зерном 800–1000, после чего повторно лудят участок.
- Если на жале видны трещины или отслоения, старое покрытие полностью удаляют, обезжиривают и наносят новый слой олова.
Для исправления мелких дефектов используют жало, нагретое до рабочей температуры (около 350–400 °C), и припой с флюсом, равномерно распределяя металл по поверхности.
- Слегка смачивают жало флюсом для улучшения смачиваемости.
- Добавляют небольшое количество припоя и аккуратно растирают его по всей поверхности жала.
- Удаляют излишки припоя, проведя жало по влажной губке.
Регулярная проверка и коррекция покрытия после нескольких часов работы предотвращает ухудшение качества пайки и продлевает срок службы инструмента.

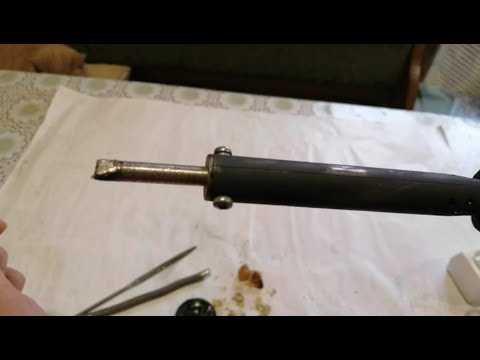

Уход за облудженным жалом для продления срока службы
Избегайте применения металлических щёток или абразивных материалов, которые стирают тонкий слой олова и ускоряют коррозию. При необходимости используйте специальную очистку на основе спирта или изопропилового спирта для удаления стойких загрязнений.
Для восстановления истончённого слоя регулярно наносите тонкий слой припоя с флюсом, равномерно распределяя его по поверхности жала при температуре около 350 °C. Это уменьшит контакт меди с воздухом и улучшит теплопередачу.
Храните паяльник с облуженным жалом в сухом месте, избегая длительного контакта с воздухом и влагой. Если паяльник не используется долгое время, покройте жало слоем припоя или защитным составом для предотвращения окисления.
Проверяйте состояние жала каждые 10–15 часов работы: появление тёмных пятен или шероховатостей сигнализирует о необходимости повторного облуживания или аккуратного шлифования специальной пастой для жала.

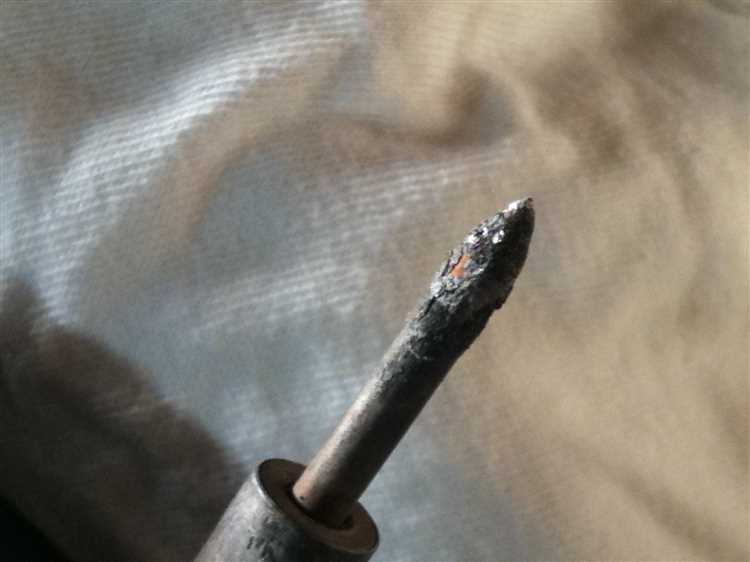

Типичные ошибки при лужении и методы их устранения
Ошибка №1: Неполное удаление окислов с жала паяльника. При этом припой плохо прилипает, покрытие получается пятнистым. Решение – перед лужением тщательно очистить жало металлической губкой или шлифовальной губкой, затем протереть влажной губкой для удаления остатков загрязнений.
Ошибка №2: Использование неподходящего припоя. Например, припой с низким содержанием олова или слишком толстый флюс вызывает плохое растекание и образование комков. Для медных жал рекомендуют применять припой с содержанием олова не менее 60% и активный флюс, специально предназначенный для пайки электроники.
Ошибка №3: Недостаточный прогрев жала. Если температура ниже 250 °C, припой не расплавится равномерно, жало будет «сухим». Для устранения – дождитесь полного прогрева паяльника и проверьте температуру термопарой или тестером для пайки.
Ошибка №4: Чрезмерное нанесение припоя. Избыточный слой затрудняет теплообмен и вызывает образование нароста, который быстро осыпается. Рекомендуется наносить тонкий, равномерный слой, слегка покрывающий поверхность жала.
Ошибка №5: Отсутствие регулярного обновления покрытия. Со временем луженое жало темнеет, появляется нагар и окислы. Для восстановления – периодически снимать старое покрытие мелкой наждачной бумагой, заново очищать и наносить свежий припой.
Ошибка №6: Плохое использование флюса. Флюс с недостаточной активностью или неправильно подобранный вызывает образование пленок и препятствует адгезии припоя. Используйте флюс с маркировкой «для электроники» и не превышайте рекомендуемые дозы.
Вопрос-ответ:
Зачем нужно облудить медное жало паяльника перед работой?
Облуживание медного жала помогает улучшить теплопроводность и защитить поверхность от окисления. Это обеспечивает лучшее качество пайки, так как припой будет равномерно растекаться по жалу, а контакт с паяемыми деталями станет более надёжным.
Какие инструменты и материалы необходимы для облудивания жала паяльника?
Для облудивания потребуется сам паяльник с чистым жалом, припой с канифолью или флюсом, а также губка или металлическая мочалка для очистки жала. Иногда используют дополнительный флюс для улучшения смачивания. Важно, чтобы все материалы были предназначены для пайки и не содержали загрязнений.
Как правильно подготовить жало перед нанесением припоя?
Первым шагом жало следует тщательно очистить от старого припоя и окислов. Для этого подогретое жало протирают влажной губкой или металлической щёткой. Если загрязнения сильные, можно использовать мелкую наждачную бумагу или специальные средства для очистки паяльных жёл. Только после этого приступают к нанесению припоя.
Как понять, что жало паяльника правильно облудили?
Правильно облуженное жало покрыто ровным тонким слоем припоя, без комков и неровностей. При этом оно блестит и не имеет потёмнений или пятен окислов. Такой слой обеспечивает хорошее скольжение припоя и надёжный контакт с деталями во время пайки.
Как часто нужно повторять процедуру облудивания жала?
Периодичность зависит от интенсивности работы и типа припоя. Обычно жало стоит обновлять, если припой перестал равномерно ложиться, появилась шероховатость или заметны признаки окисления. При активном использовании это может быть раз в несколько часов работы, а при редкой пайке — значительно реже.
