Витая пара категории 5e и выше состоит из четырёх пар проводников, каждая из которых имеет цветовую маркировку. Для передачи сигнала Ethernet используется 8 жил, поэтому важно соблюдать последовательность их обжатия, чтобы избежать потерь и ошибок при передаче данных.
Обжим кабеля выполняется с помощью коннекторов RJ-45 и специального инструмента – обжимного кримпера. Важно выбрать правильную схему распиновки: T568A или T568B. В домашних и офисных сетях чаще применяют стандарт T568B, при этом жилы располагаются в строгом порядке для обеспечения совместимости с оборудованием.
Перед обжимом жилы необходимо аккуратно расправить, удалить изоляцию на длину около 1.5 см и строго выдерживать длину оголённых проводников. Это снижает риск коротких замыканий и гарантирует надёжное соединение с контактами коннектора. После вставки жил в разъём следует зафиксировать их с помощью кримпера до характерного щелчка.
Несоблюдение порядка жил и неправильное обжатие приводит к ухудшению качества сигнала, что может вызывать падение скорости интернета и сбои в работе сети.
Выбор нужного типа коннектора RJ-45 для обжима
Для кабеля витая пара с 8 жилами под интернет применяются коннекторы RJ-45 категории 5e и выше. Они обеспечивают передачу данных с пропускной способностью до 1 Гбит/с и более, что соответствует стандартам Ethernet.
Основные параметры при выборе коннектора:
- Категория коннектора: не ниже CAT5e, рекомендуется CAT6 для большей надежности и минимизации помех.
- Тип коннектора: экранированный (STP) или неэкранированный (UTP) в зависимости от типа кабеля и условий монтажа. Для обычной домашней сети чаще применяется UTP.
- Метод обжима: коннекторы с металлическими контактами, предназначенные для инструментального обжима (обычно с поджимом жил), гарантируют прочное соединение.
- Конструкция коннектора: с прозрачным корпусом для контроля правильного расположения жил по цветовой схеме.
- Поддержка кабеля с толщиной жилы 22-24 AWG: выбирайте коннекторы, соответствующие диаметру используемого кабеля, чтобы обеспечить надежный контакт.
Избегайте использования коннекторов, предназначенных для телефонных или тонких кабелей, они не обеспечат нужной производительности и прочности.
При покупке проверяйте маркировку на упаковке и технические характеристики производителя, чтобы убедиться в совместимости с вашим кабелем и требованиями сети.
Подготовка кабеля: снятие изоляции и разделение жил
Для начала аккуратно снимите внешнюю изоляцию витой пары длиной 2,5–3 см. Используйте специализированный инструмент – стриппер или острый нож, чтобы не повредить внутренние жилы. Резать изоляцию необходимо с легким нажимом, без прорезания внутренней обмотки.
После удаления внешней оболочки разверните скрутки пар жил. У каждой пары обычно две жилы, скрученные между собой для снижения помех. Разделите их, расправьте и выровняйте по длине. Рекомендуется оставить длину расправленных жил около 1,5 см для удобства обжима.
Обратите внимание на последовательность жил согласно выбранному стандарту (T568A или T568B). Расположите провода ровно, избегая перегибов и повреждений. Изоляцию с каждой жилы не снимают полностью, а только до конца внешней оболочки.

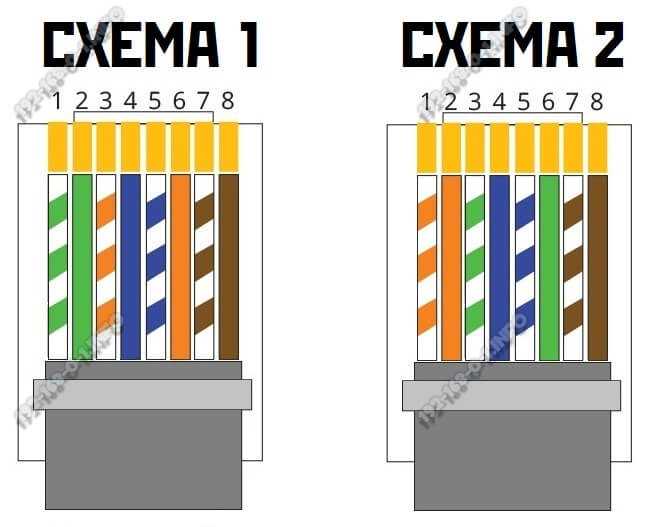

Правильная последовательность жил согласно стандарту T568B
Стандарт T568B определяет порядок расположения восьми жил в кабеле витой пары, используемом для Ethernet-соединений. Последовательность начинается с бело-оранжевой жилы, затем идёт оранжевая. Далее следует бело-зелёная жила, зелёная, бело-синяя, синяя, бело-коричневая и коричневая жила.
Важно располагать жилы точно в указанном порядке при обжиме коннектора RJ-45, чтобы обеспечить правильную передачу данных и избежать помех. Жилы нужно выпрямить, выровнять по длине и вставить в коннектор, сохраняя порядок от левого края к правому при взгляде на коннектор с контактами вверх и направлением разъёма на себя.
При использовании инструмента для обжима необходимо плотно зафиксировать кабель в коннекторе, чтобы контакты надежно прокалывали каждую жилу. Несоблюдение порядка T568B приведет к отсутствию связи или снижению скорости передачи.
Методы укладки жил внутри коннектора без перекручиваний
Правильное размещение восьми жил витой пары в коннекторе напрямую влияет на качество сигнала и стабильность соединения. Основная задача – максимально распрямить жилы, сохранив их последовательность и избегая перекручиваний, которые могут вызвать затруднения при пропускании сигнала.
- Расплетение пар: Разделите кабель на 4 пары по 2 жилы. Аккуратно расплетайте каждую пару, не вытягивая и не повреждая изоляцию.
- Выравнивание жил: Разложите все 8 жил в один ряд, удерживая их параллельно. Для контроля последовательности используйте выбранную схему обжима (T568A или T568B).
- Минимизация изгибов: Жилы должны быть максимально прямыми на длине, входящей в коннектор – обычно 12-15 мм. Избегайте резких изгибов и перекручиваний.
- Фиксация жил: Перед вставкой в коннектор можно прижать жилы пальцами или легким нажатием плоской поверхности, чтобы зафиксировать их положение.
- Порядок укладки: Вставляйте жилы в коннектор строго по выбранной последовательности, чтобы избежать смещения и путаницы, что обеспечит корректное соединение с контактами коннектора.
Следование этим шагам гарантирует ровную укладку жил, исключая перекручивание и обеспечивая надежное соединение для передачи данных по сети.
Проверка длины жил перед окончательным обжатием
Перед обжатием необходимо выровнять длину жил так, чтобы они выступали из наконечника на одинаковую длину – обычно 12 мм от края пластикового коннектора. Излишек жил, выступающий больше этого значения, может привести к плохому контакту или короткому замыканию. Недостаточная длина вызовет отсутствие соединения с контактами внутри разъёма.
Для контроля длины удобно использовать специализированный калибратор или простую линейку с делениями в миллиметрах. Жилы располагают параллельно и аккуратно обрезают под нужную длину, избегая зазубрин и изломов.
Особое внимание уделяют жиле с центральным расположением, она должна быть точно по линии, чтобы обеспечить равномерный контакт всех восьми жил. Не допускается, чтобы одна или несколько жил были заметно короче или длиннее остальных.
После обрезки следует проверить, чтобы оболочка кабеля входила в разъём не менее чем на 6 мм. Это фиксирует кабель, уменьшает нагрузку на жилы и предотвращает их смещение при эксплуатации.
Точность длины жил перед обжатием напрямую влияет на стабильность передачи данных и долговечность соединения.
Использование обжимного инструмента: особенности и советы
Для обжима витой пары с 8 жилами требуется инструмент с подходящим разъёмом RJ-45. На инструменте должны быть чёткие вырезы для снятия изоляции, обжима и резки проводов. Обжимной инструмент без фиксированного механизма может привести к неполному контакту жил и нарушению соединения.
Перед обжатием важно проверить состояние ножей инструмента: они должны быть острыми и ровными, чтобы не повредить жилы и не нарушить их целостность. Рекомендуется очистить контакты инструмента от загрязнений и окислов для надёжного соединения.
При обжиме вставьте жилы в разъём до упора, удерживая их ровно и без перекручивания. Разъём нужно разместить в инструменте плотно, чтобы избежать смещения при нажатии. Сильный и равномерный нажим обеспечит правильное соединение контактов с жилами.
Не стоит использовать один и тот же инструмент для различных типов разъёмов без перенастройки – это повышает риск повреждения как кабеля, так и коннектора. После обжима обязательно проверить целостность соединений тестером кабеля.
При частом использовании инструмента следует периодически смазывать его подвижные части, чтобы сохранить функциональность и предотвратить износ.
Как проверить качество обжатия витой пары мультиметром или тестером
Для проверки обжатия витой пары необходимо измерить целостность и правильность соединений между контактами разъема RJ-45 и жилами кабеля. Подключите один щуп мультиметра к контакту с одной стороны разъема, второй щуп – к соответствующему контакту на противоположном конце кабеля. При исправном соединении мультиметр покажет сопротивление близкое к нулю, обычно менее 1 Ом.
Если используется тестер для витой пары, подключите оба конца кабеля в соответствующие гнезда тестера. Аппарат просканирует все пары и отобразит результаты по каждой жиле: правильное соединение, обрыв, короткое замыкание или перекрестное соединение. Обратите внимание на отсутствие помех между жилами – все пары должны показывать изоляцию без контактов друг с другом.
Особенно важно проверить пары по стандарту T568A или T568B, чтобы порядок жил соответствовал требованиям, иначе соединение будет нестабильным или вовсе отсутствующим. В случае выявления обрывов или неверного порядка необходимо переподжать коннектор.
После проверки целостности рекомендуется провести тест на передачу данных с помощью сетевого тестера с функцией диагностики линии. Это позволит выявить проблемы, которые не видны при измерении сопротивления, например, потерю сигнала или шумы на линии.
Типичные ошибки при обжиме и способы их устранения
Неправильная последовательность жил. Частая ошибка – нарушение стандарта T568A или T568B. Это приводит к отсутствию связи или нестабильной работе сети. Решение – тщательно следовать выбранному стандарту, проверить расположение каждой жилы перед обжатием.
Излишнее снятие изоляции. Снятие защитного слоя больше необходимого ослабляет кабель и увеличивает риск помех. Оставляйте около 1,5 см оголённого провода для обжима, не более.
Плохой контакт жил в разъеме. Если жилы не до конца вошли в контакты или разъем был плохо зажат, сигнал ухудшается или отсутствует. Используйте качественные инструменты, обжимайте разъемы до щелчка, визуально проверяйте расположение проводов.
Перекручивание пар. Разворачивание витых пар слишком сильно или расплетание более 1,5 см нарушает балансировку, что увеличивает уровень помех. Сохраняйте пары максимально закрученными и не расплетайте жилы дольше необходимого участка.
Использование неподходящих разъемов или кабеля. Для витой пары категории 5e и выше используйте соответствующие RJ-45 разъемы. Совмещение с низкокачественными комплектующими приводит к потере скорости и нестабильности.
Отсутствие проверки результата. После обжима обязательно проведите тестирование кабеля с помощью тестера. Это выявит ошибки на этапе монтажа и позволит исправить неполадки до эксплуатации.
Вопрос-ответ:
Какие инструменты нужны для обжима витой пары с 8 жилами?
Для работы потребуется обжимной инструмент (кримпер), нож или стриппер для снятия изоляции, а также тестер для проверки правильности подключения кабеля. Обжимной инструмент помогает надежно закрепить коннектор на кабеле, а тестер позволяет убедиться, что контакты соединены правильно и нет обрывов.
Какой порядок жил нужно соблюдать при обжиме кабеля для интернета?
Существует два стандарта распиновки: T568A и T568B. Чаще всего используют T568B, где жилы располагаются в определённом порядке по цветам. Например, бело-оранжевый, оранжевый, бело-зелёный, синий, бело-синий, зелёный, бело-коричневый, коричневый. Важно соблюдать один и тот же стандарт с обеих сторон кабеля, чтобы обеспечить корректную передачу данных.
Как правильно подготовить кабель перед обжатием?
Необходимо аккуратно снять внешнюю изоляцию примерно на 2-3 см, стараясь не повредить жилы внутри. Затем расправить и выпрямить все провода, соблюдая выбранный порядок цветов. Провода нужно обрезать ровно, чтобы они имели одинаковую длину и легко заходили в разъем RJ-45.
Что делать, если после обжима интернет не работает?
Причин может быть несколько: неправильный порядок жил, неплотный контакт в разъёме, повреждения жил или обжимной инструмент низкого качества. Для устранения проблемы стоит проверить распиновку, использовать тестер кабеля, а при необходимости переделать обжим, уделяя внимание качеству контакта.
Можно ли использовать один и тот же кабель для интернета и телефона?
Хотя кабель витая пара внешне одинаковый, для телефона обычно используется 2 пары жил, а для интернета — 4 пары. Для передачи данных на высоких скоростях рекомендуется использовать кабели категории не ниже Cat5e с 8 жилами. Для телефона такой кабель будет избыточным, но с точки зрения физики соединения это возможно.
Как правильно расположить жилы витой пары перед обжимом в разъёме RJ-45?
Перед тем как обжимать кабель, нужно аккуратно расправить все 8 жил, следя за тем, чтобы они не перепутались. Затем следует расположить провода по определённому порядку в соответствии с выбранной схемой — обычно это T568A или T568B. Порядок жил должен строго соблюдаться, иначе связь работать не будет или будет нестабильной. После выравнивания проводов обрежьте их ровно по длине, чтобы они одинаково доходили до конца корпуса разъёма. Затем вставьте кабель в разъём так, чтобы каждая жила попала в своё гнездо, и можно переходить к обжиму.
