Как разделить люстру на двойной выключатель

Установка люстры с возможностью управления несколькими группами ламп требует точного подключения к двойному выключателю. Это не только повышает удобство эксплуатации, но и позволяет экономить электроэнергию за счёт раздельного включения источников света. Основная задача – правильно организовать коммутацию проводов от выключателя к точке освещения, соблюдая маркировку и стандарты ПУЭ.

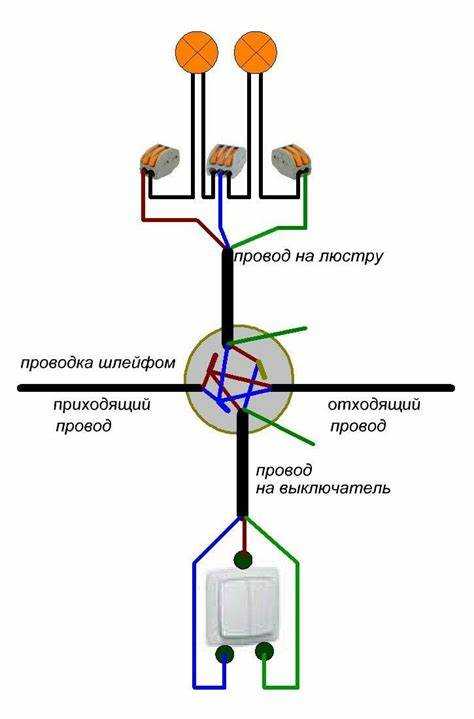

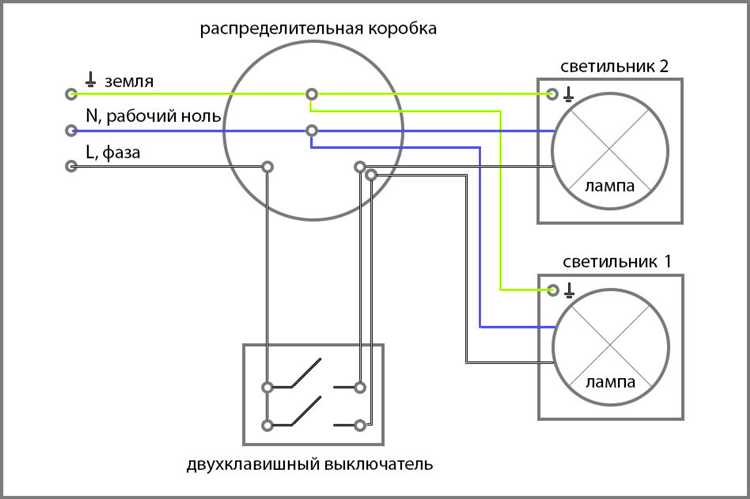

В стандартной схеме двойного выключателя используется три жилы: фазный проводник (вход) и два выхода на светильник, каждый из которых управляет своей группой ламп. Нейтральный провод и заземление напрямую идут к люстре, минуя выключатель. Все соединения необходимо выполнять в распредкоробке, исключая скрутки вне монтажных узлов.

Перед подключением следует определить, какие провода относятся к фазе, используя индикаторную отвертку или мультиметр в режиме прозвонки. Нельзя допускать подключения фазы напрямую к патронам без контроля – это опасно при замене ламп. Каждый контакт выключателя должен управлять одной из фазных линий, ведущих к определённой секции люстры.

Особое внимание уделяется сечению проводов: для осветительных линий чаще всего используется медный кабель сечением 1.5 мм². Все соединения должны быть выполнены с помощью клеммников WAGO или пайки с последующей изоляцией. Использование распределительной коробки с маркировкой и доступом для обслуживания – обязательное условие безопасной установки.

Как определить схему проводки в потолке перед подключением

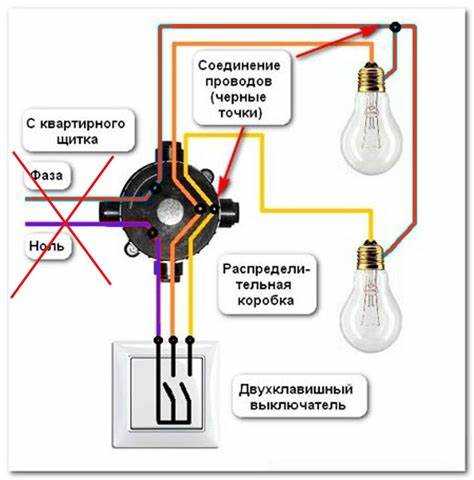

Перед подключением люстры к двойному выключателю необходимо точно определить, какие провода в потолке за что отвечают. Обычно в распредкоробке находятся три или четыре жилы: фаза от выключателя, общая фаза, ноль и заземление (если предусмотрено).

Отключите питание на щитке и проверьте отсутствие напряжения индикаторной отверткой. Затем включите питание и включите обе клавиши выключателя по очереди. С помощью индикатора определите, какие из проводов становятся фазными в каждом из положений выключателя. Эти провода ведут от клавиш выключателя к люстре и служат для раздельного включения групп ламп.

Нулевой провод должен оставаться неизменным независимо от положения выключателя. Для его идентификации используйте мультиметр в режиме прозвонки между предполагаемым нулем и нулевой шиной в щитке. При наличии заземления (жёлто-зелёная жила) оно также прозванивается на «землю».

Если проводов всего три, одна из фаз – общий провод, вторая и третья – фаза от первой и второй клавиши. При четырёх проводах отдельно идут ноль, земля и две фазы от выключателя.

После точного определения фазных и нулевых жил составьте схему соединений. Для этого удобно использовать следующую таблицу:

Только после точной идентификации можно переходить к подключению люстры. Ошибки в распознавании фаз приведут к неправильной работе или короткому замыканию.

Что означают цвета проводов и как их правильно соединять

Цветовая маркировка проводов в электропроводке строго регламентирована. Неправильное соединение может привести к короткому замыканию или поражению электрическим током. Перед подключением люстры к двойному выключателю важно точно определить назначение каждого провода.

• Жёлто-зелёный – защитный провод (земля). Используется, если люстра имеет металлический корпус и заземляющий контакт. Подключается к заземляющему проводу в распределительной коробке.
• Коричневый, чёрный или белый – фазные провода. При подключении к двойному выключателю их два: каждый отвечает за включение своей группы ламп.

Для проверки фазы используется индикаторная отвёртка. При касании к фазному проводу индикатор загорается. Нулевой и заземляющий провода реакции не вызывают.

1. Обесточьте линию на щитке.
2. Определите фазные провода, ноль и заземление в распределительной коробке.
3. Соедините синий провод от люстры с нулём в коробке.
4. Жёлто-зелёный соедините с заземлением, если оно присутствует.
5. Оставшиеся два провода от люстры подключите к двум выходам двойного выключателя – каждый к своей фазе. Это обеспечит раздельное включение групп ламп.

Скрутки изолируйте клеммами WAGO или пайкой с термоусадочной трубкой. Избегайте соединений «на скрутку» без последующей фиксации – это нарушает нормы ПУЭ и снижает безопасность.

Как выбрать подходящий двойной выключатель для люстры

Количество клавиш: Двойной выключатель должен иметь две независимые клавиши, каждая из которых управляет своей группой ламп в люстре. Это позволяет включать только часть освещения при необходимости и экономить электроэнергию.

Номинальный ток: Убедитесь, что выключатель рассчитан на ток не менее 10 А. Для люстр с большим количеством ламп и суммарной мощностью более 1000 Вт выбирайте выключатель на 16 А.

Совместимость с проводкой: Выключатель должен соответствовать типу вашей проводки – алюминиевой или медной. При подключении к медным проводам предпочтительны выключатели с латунными или посеребрёнными клеммами.

Монтажный тип: Выключатели бывают внутреннего и наружного монтажа. Для скрытой проводки используйте модели внутреннего монтажа, для открытой – наружного.

Крепление проводов: Надёжнее и долговечнее винтовое крепление. Пружинные клеммы удобны, но могут терять контакт со временем, особенно при подключении многожильных проводов.

Качество контактной группы: Ищите изделия с серебряным напылением на контактах. Это снижает искрение и увеличивает срок службы выключателя.

Производитель: Предпочтительны бренды с проверенной репутацией: Legrand, Schneider Electric, ABB, Makel. Не стоит выбирать дешёвые аналоги без сертификатов соответствия.

Дополнительные функции: Подсветка клавиш упрощает поиск выключателя в темноте. Некоторые модели поддерживают установку модулей «умного дома», что может быть полезно при последующей автоматизации освещения.

Пошаговая инструкция по подключению люстры с двумя группами ламп

1. Отключите питание на электрощите. Убедитесь в отсутствии напряжения на проводах с помощью индикаторной отвертки или мультиметра.

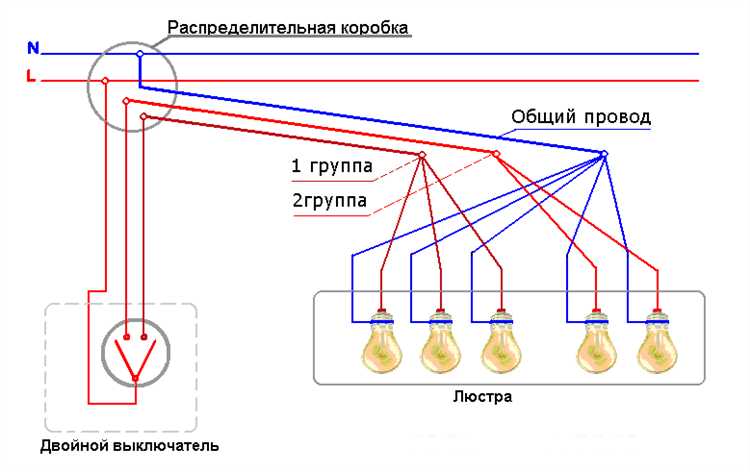

2. Разберите корпус люстры и определите провода от каждой группы ламп. Обычно это два фазных провода (по одному на каждую группу) и один общий ноль.

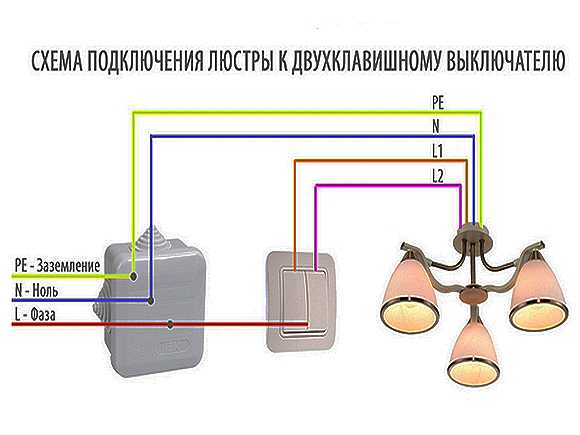

3. На выходе из потолка должно быть четыре провода: фаза от первой клавиши выключателя, фаза от второй клавиши, ноль и заземление. Если проводов три, значит отсутствует заземление – это допустимо, если корпус люстры не металлический.

4. Подключите нулевой провод люстры (обычно синий) к нулю, идущему из потолка. Соединение выполняйте через клеммную колодку или винтовую клемму WAGO.

5. Первый фазный провод люстры соедините с фазой от первой клавиши выключателя, второй – со второй фазой. Эти провода часто имеют коричневую и черную изоляцию, но следует ориентироваться по маркировке или прозвонить мультиметром.

6. Если люстра имеет заземляющий провод (желто-зеленый), подключите его к соответствующему заземляющему проводу из потолка. При его отсутствии оставьте заземление изолированным.

7. Проверьте надежность всех соединений. Провода не должны шататься или быть частично обнаженными.

8. Закрепите люстру на крюке или монтажной планке, уложив провода так, чтобы исключить их повреждение при установке.

9. Включите питание на щитке и проверьте работу каждой клавиши выключателя. Первая клавиша должна включать одну группу ламп, вторая – другую.

Проверка работоспособности после подключения: что и как тестировать

Сначала отключите питание и визуально проверьте соединения: зажимы должны быть плотно затянуты, оголённых проводов быть не должно. Проверьте, что каждый провод подключён строго по схеме: фаза – к клавишам выключателя, нейтраль – к лампам.

Включите питание в распределительном щитке. При помощи индикаторной отвёртки убедитесь, что на входной клемме выключателя присутствует фаза. Затем поочерёдно нажимайте каждую клавишу и проверяйте наличие фазы на соответствующих выходах. При замыкании клавиши фаза должна появляться только на одной из линий.

Затем протестируйте саму люстру. Нажатие первой клавиши должно включать одну группу ламп, второй – другую. При включении обеих клавиш – загораться должны все лампы. Если свет не загорается или работает некорректно (например, одна клавиша включает все лампы сразу), проверьте правильность подключения фазных проводов и соответствие схемы разводки.

Важно: если при включении любой из клавиш происходит срабатывание автомата или УЗО, немедленно обесточьте линию и проверьте на наличие короткого замыкания или замыканий фазы на землю. Используйте мультиметр в режиме прозвонки для диагностики.

Финальный тест – включение и выключение каждой клавиши не менее 10 раз. Это поможет выявить слабые контакты или нестабильные соединения. При любом мерцании, треске или запахе гари – питание отключить, соединения пересмотреть.

На что обратить внимание при использовании клемм и изоляции

При подключении люстры к двойному выключателю важно выбирать клеммы, рассчитанные на ток нагрузки, обычно не менее 10–16 А для бытовых светильников. Используйте пружинные или винтовые клеммники с надежным контактом – слабое зажатие провода приводит к перегреву и искрению.

Перед подключением провода необходимо очистить от изоляции на длину 8–12 мм, чтобы обеспечить плотный контакт в клемме. Срезать жилу строго ровно, не допуская заусенцев и повреждений, чтобы избежать ослабления проводника.

Изоляция проводов должна быть неповрежденной и соответствовать стандартам ПВХ или ПВХ-пластиката с толщиной не менее 0,7 мм для силовых цепей. Для дополнительной защиты используйте термоусадочные трубки на местах соединений – они предотвращают попадание влаги и механические повреждения.

При использовании двойных клеммников следует строго соблюдать полярность и маркировку: фаза и ноль не должны смешиваться. Важно обеспечить равномерное распределение нагрузки между контактами выключателя, чтобы избежать перегрева.

Проверяйте после монтажа отсутствие люфта провода в клемме – легкое раскачивание говорит о ненадежном соединении. Используйте индикатор напряжения для контроля правильности подключения и отсутствия коротких замыканий.

Вопрос-ответ:

Какие инструменты понадобятся для подключения люстры к двойному выключателю?

Для подключения люстры к двойному выключателю потребуются: индикаторная отвертка или тестер для проверки напряжения, отвертки (крестовая и плоская), пассатижи или кусачки, изолента, а также инструменты для зачистки проводов. Также важно заранее подготовить соединительные клеммы или специальные колодки для надежного соединения проводов.

Как правильно определить, какие провода подключать к двойному выключателю?

В стандартной электропроводке обычно присутствуют три типа проводов: фаза, ноль и заземление. Для двойного выключателя фазный провод подключается к общему входу на выключателе, а выходы каждого из двух выключателей идут к отдельным группам ламп люстры. Нулевой провод напрямую подключается к люстре. Если цвета проводов не совпадают с привычными стандартами, следует проверить их с помощью тестера или индикаторной отвертки, чтобы избежать ошибок.

Можно ли подключить люстру к двойному выключателю без заземления?

Технически это возможно, если в электросети отсутствует провод заземления. Однако в современных условиях заземление обеспечивает безопасность эксплуатации и снижает риск поражения электрическим током. Если нет заземляющего провода, рекомендуется использовать устройства с двойной изоляцией или провести заземление в соответствии с нормами, чтобы исключить возможные опасности.

Какие ошибки чаще всего совершают при подключении люстры к двойному выключателю?

Распространенные ошибки включают неправильное соединение фазного и нулевого проводов, что приводит к неправильной работе или искрению. Также часто забывают надежно заизолировать все соединения, что может вызвать короткое замыкание. Иногда провода путают, что вызывает одновременное включение обеих групп ламп или неработающий один из выключателей. Кроме того, неправильный выбор выключателя по мощности люстры может привести к перегреву и поломке оборудования.

Как проверить, что подключение люстры к двойному выключателю выполнено правильно?

После завершения монтажа нужно включить питание и проверить работу каждого из выключателей по отдельности: каждая клавиша должна включать и выключать свою группу ламп. При этом не должно быть искрения, запаха горелого или мерцания светильников. Если все работает стабильно, можно проверить с помощью тестера правильность подключения проводов. Важно также убедиться, что крышки розеток и клеммные колодки закреплены надежно и не создают риска случайного касания.

Как правильно подключить люстру к двойному выключателю без ошибок?

Для подключения люстры к двойному выключателю необходимо сначала отключить электричество на распределительном щите. Затем нужно определить фазные провода и нулевой провод в люстре и в проводке комнаты. Каждый из двух выключателей будет разрывать отдельный фазный провод, который подключается к соответствующим клеммам люстры. Нулевой провод соединяется напрямую с нулем в распределительной коробке. Важно внимательно соблюдать цветовую маркировку проводов и надежно зафиксировать все соединения. После монтажа нужно проверить работу каждого выключателя и правильность работы люстры.

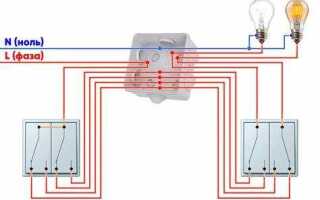

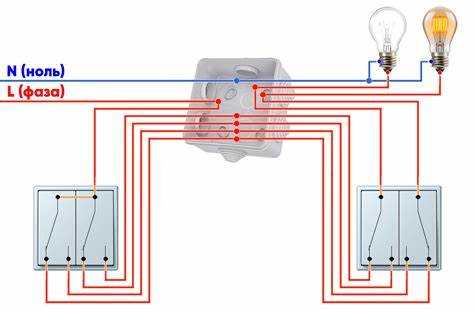

Можно ли использовать двойной выключатель для управления светом с нескольких точек?

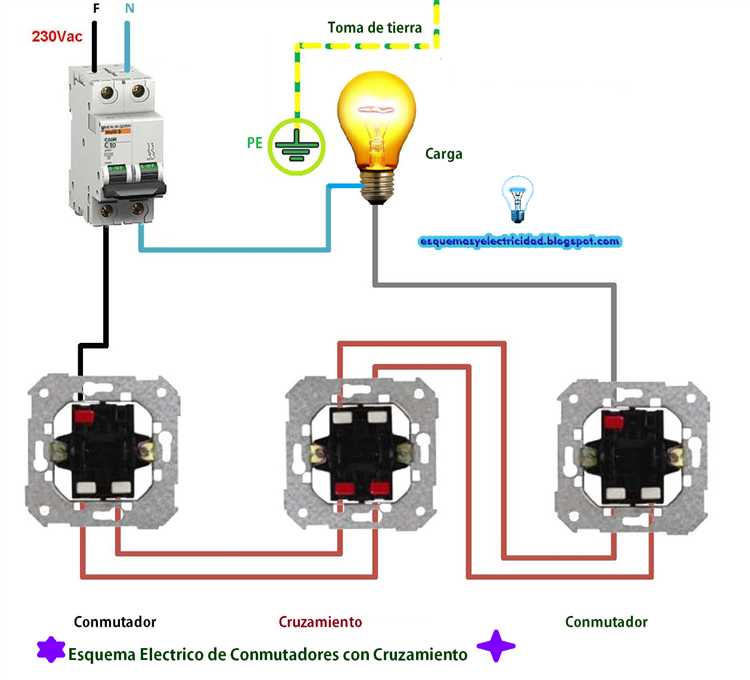

Двойной выключатель предназначен для управления двумя цепями освещения с одной точки. Если требуется включать и выключать свет из нескольких мест, то для этого используют специальные схемы с проходными или перекрестными выключателями. В таком случае двойной выключатель не подойдет, так как он не позволяет переключать цепи из нескольких точек. Для управления светом из нескольких мест нужно использовать проходные выключатели, которые специально разработаны для таких задач.
