Фазовый регулятор мощности как подключить

Фазовый регулятор мощности позволяет управлять уровнем электрической нагрузки путем изменения угла открытия тиристоров или симисторов. Для корректной работы устройства важно соблюдать точность подключения, учитывая тип нагрузки и особенности схемы.

Первый шаг – определение нагрузки: резистивная, индуктивная или емкостная. От этого зависит выбор способа подключения и настройка регулятора. При подключении фазового регулятора к индуктивной нагрузке необходимы дополнительные элементы компенсации, чтобы избежать перегрева и искажения сигнала.

Важный момент – правильное подключение к источнику питания с соблюдением фазировки и полярности. Нарушение последовательности фаз или неправильное заземление приведет к сбоям в работе и снижению срока службы устройства. Рекомендуется использовать отдельный автомат защиты для регулятора.

Для безопасного монтажа следует соблюдать требования электробезопасности и применять изолирующие элементы на местах контактов. Особое внимание уделяется креплению управляющих проводов, чтобы избежать коротких замыканий и помех в цепи управления.

Точная настройка угла открытия тиристоров позволяет добиться оптимального баланса между энергопотреблением и качеством работы нагрузки. Рекомендуется проводить настройку при минимальной нагрузке и постепенно увеличивать мощность, контролируя температуру компонентов.

Фазовый регулятор мощности: как правильно подключить

Подключение фазового регулятора мощности требует точного соблюдения схемы и правил безопасности. Перед монтажом убедитесь, что питание отключено.

Последовательность подключения: к клеммам регулятора подводится фаза от источника питания, а выход – к нагрузке. Ноль и земля должны быть подключены напрямую к нагрузке или через отдельные клеммы, если они предусмотрены регулятором.

Фазовый регулятор устанавливается на фазный провод, чтобы обеспечить регулировку мощности именно в этом проводнике, а не в нулевом.

Проверяйте маркировку клемм на устройстве: «L» – вход фазы, «LOAD» – выход к нагрузке. Перепутывание клемм приводит к неправильной работе и повреждению регулятора.

Для защиты схемы рекомендуется устанавливать предохранитель или автоматический выключатель с характеристиками, соответствующими номиналу регулятора и подключаемой нагрузки.

При подключении ламп накаливания или резистивных нагрузок выбирайте регуляторы, рассчитанные на соответствующую мощность, с запасом не менее 20% от максимальной нагрузки.

Если нагрузка содержит емкостные или индуктивные компоненты (например, светодиодные драйверы, электродвигатели), необходимо использовать специализированные регуляторы или дополнительные фильтры, так как стандартные фазовые регуляторы могут вызвать перегрев и неправильную работу.

Подключение к цепи управления и настройка регулятора должны проводиться согласно инструкции производителя, чтобы избежать искажений сигнала и обеспечить корректную регулировку.

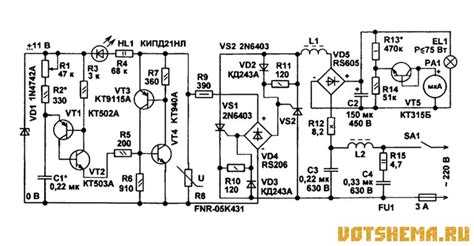

Выбор подходящего фазового регулятора для конкретной нагрузки

Индуктивные нагрузки, включая асинхронные двигатели и трансформаторы, требуют регуляторов с функцией компенсации индуктивности, оснащённых аппаратным фильтром или схемой нулевого перехода для предотвращения скачков тока и перегрева компонентов. Для таких нагрузок рекомендуются регуляторы с фазовой отсечкой по переднему фронту напряжения.

Емкостные нагрузки (например, электронные драйверы LED) требуют регуляторов с плавным фронтом переключения, чтобы избежать возникновения высокочастотных помех и излишнего износа переключающих элементов. Важно, чтобы регулятор поддерживал широкий диапазон рабочих напряжений и токов, соответствующих параметрам нагрузки.

Мощность нагрузки должна соответствовать максимальному номиналу регулятора с запасом не менее 20%. При работе с двигателями важно учитывать пусковые токи, превышающие рабочие в 5–7 раз, и выбирать устройства с соответствующим уровнем допустимого импульсного тока.

Для цепей с высоким уровнем гармоник следует отдавать предпочтение регуляторам с защитой от перенапряжений и встроенными фильтрами EMI. В системах управления освещением с диммируемыми светодиодными источниками требуется совместимость с конкретным типом светильников, что должно подтверждаться технической документацией регулятора.

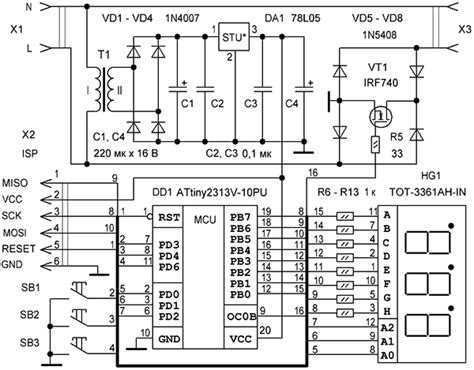

Подготовка проводки и инструментов для подключения регулятора

Для корректного монтажа фазового регулятора мощности необходимо заранее подготовить проводку и инструменты, отвечающие требованиям безопасности и техническим характеристикам устройства.

• Тип проводки: рекомендуется использовать медный многожильный кабель с сечением не менее 1,5 мм² для нагрузки до 3 кВт. При большей мощности сечение увеличивается до 2,5 мм².
• Изоляция проводов: обязательна термостойкая изоляция, рассчитанная на напряжение не ниже 250 В и температуру не менее 70 °C.
• Длина проводов: минимизируйте длину для снижения падения напряжения и потерь мощности, максимально допускаемая длина – 3 метра от источника питания до регулятора.
• Тип соединений: используйте винтовые клеммы или специализированные клеммные колодки, обеспечивающие надежный контакт без ослабления при вибрациях.

Для работы потребуются следующие инструменты:

1. Отвёртки с изолированными ручками (крестовая и плоская) для подключения клемм.
2. Клещи для снятия изоляции с проводов с регулировкой глубины снятия.
3. Мультиметр или тестер для проверки целостности проводки и отсутствия коротких замыканий.
4. Нож или стриппер для аккуратного разделки жил проводов.
5. Набор изолент или термоусадочная трубка для дополнительной изоляции и защиты соединений.

Перед началом подключения следует отключить питание на соответствующем автоматическом выключателе и проверить отсутствие напряжения на проводах с помощью тестера.

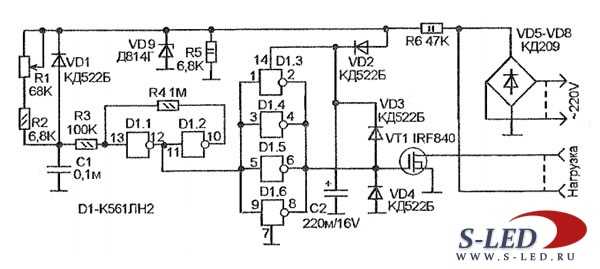

Определение и маркировка контактов регулятора перед монтажом

Перед подключением фазового регулятора мощности необходимо точно определить назначение каждого контакта. На корпусе устройства должны быть нанесены буквенные или цифровые обозначения: L – вход фазы, N – нейтраль, А – выход на нагрузку, S – управляющий сигнал. При отсутствии маркировки следует использовать мультиметр для проверки цепей и сопротивлений.

Контакт L всегда подается с сетевого напряжения, он должен быть соединён с фазным проводом. Контакт N подключается к нулю, обеспечивая замкнутую цепь питания. Выход А соединяется с нагрузкой, которая регулируется фазовым регулятором. Для управления обычно используется отдельный контакт S, к которому подключается потенциометр или управляющий сигнал.

Обязательно проверить наличие изоляции и целостность маркировки. При необходимости сделать собственную маркировку проводов с помощью цветных бирок или термоусадочных трубок с нанесёнными символами. При повторном монтаже наличие точной маркировки минимизирует ошибки подключения и снижает риск выхода устройства из строя.

Если инструкция производителя отсутствует, стоит обратиться к схеме подключения, которая обычно представлена в технической документации. Следует также учитывать специфику модели регулятора: некоторые имеют дополнительные контакты для обратной связи или включения индикаторов состояния.

Подключение фазового регулятора к однофазной электросети

Перед подключением отключите питание, убедитесь в отсутствии напряжения на линии. Фазу подводят к клемме «L» регулятора, от выходной клеммы регулятора подключается нагрузка. Ноль подключается напрямую к нагрузке, минуя регулятор. Неправильное подключение, например, подключение нуля к регулятору, приведёт к отказу устройства или искажению работы.

Для правильной работы фазового регулятора важно, чтобы нагрузка была индуктивной или резистивной, соответствующей мощности устройства. Перегрузка регулятора выше допустимой (указывается в инструкции, обычно до 3-4 кВт для бытовых моделей) ведёт к перегреву и выходу из строя.

Соединения рекомендуется выполнять с помощью винтовых клемм или клемм с зажимом, обеспечивающих надёжный контакт и минимальное сопротивление. Перед подключением провода необходимо зачистить на 10-12 мм.

После монтажа проверьте правильность подключения тестером, убедитесь, что регулятор не замкнут на корпус и нет перекрестных контактов. Запуск следует осуществлять при минимальной мощности для исключения скачков тока.

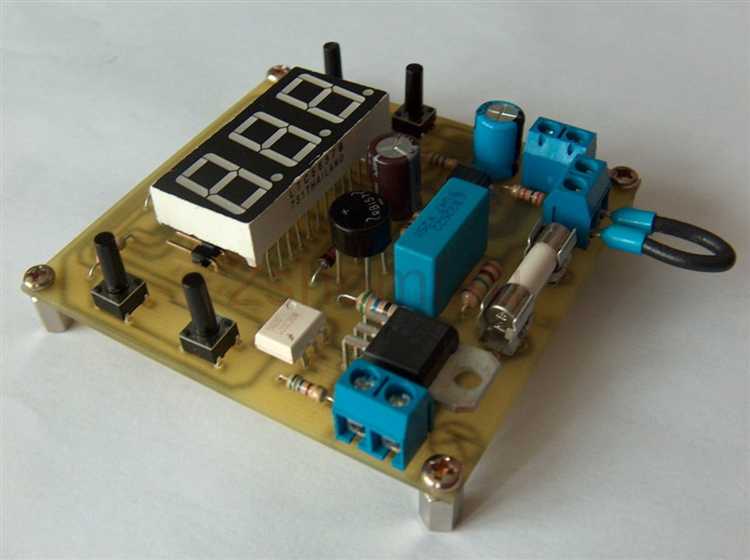

Правила безопасности при работе с фазовым регулятором мощности

Фазовый регулятор мощности работает с сетевым напряжением 220 В и выше, поэтому соблюдение точных правил безопасности обязательно для предотвращения поражения электрическим током и повреждения оборудования.

• Перед подключением или обслуживанием отключите питание на автоматическом выключателе, обеспечив полное обесточивание цепи.
• Используйте инструменты с изолированными рукоятками, соответствующими классу напряжения не ниже 1000 В.
• Подключайте фазовый регулятор только к цепям с заземлением, чтобы минимизировать риск утечки тока и короткого замыкания.
• Проверяйте целостность изоляции проводов и отсутствие механических повреждений на корпусе регулятора перед монтажом.
• Для монтажа выбирайте места, защищённые от влаги, пыли и прямого воздействия солнечных лучей, с температурным режимом согласно техническим характеристикам устройства (обычно от -10 до +40 °C).
• Убедитесь в правильности подключения фазового и нулевого проводов, соблюдая схему производителя – перепутывание может привести к выходу устройства из строя.
• Используйте проводники с сечением, рекомендованным в инструкции, чтобы избежать перегрева и возгорания.
• Не допускайте подключения фазового регулятора к индуктивным нагрузкам без соответствующих фильтров и компенсационных устройств, так как это увеличивает риск появления скачков напряжения.
• После монтажа обязательно выполните проверку работоспособности и отсутствие короткого замыкания с помощью тестера или мультиметра.
• Не вскрывайте корпус регулятора во включённом состоянии и избегайте касания контактов во время эксплуатации.
• Регулярно проверяйте состояние крепления и контактов для предотвращения ослабления соединений и искрения.

Настройка и проверка корректной работы регулятора после подключения

После подключения фазового регулятора мощности необходимо выполнить точную настройку угла отсечки для оптимального управления нагрузкой. Сначала подайте питание на регулятор и убедитесь в отсутствии видимых повреждений или запаха горелого.

Используйте мультиметр для контроля напряжения на выходе регулятора. В исходном положении поворотного регулятора (ручки) напряжение должно быть минимальным или близким к нулю. Постепенно поворачивайте регулятор и фиксируйте изменение выходного напряжения – оно должно плавно увеличиваться без скачков и рывков.

Для проверки стабильности работы подключите нагрузку, соответствующую техническим характеристикам регулятора. При изменении положения ручки регулятора нагрузка должна реагировать плавно, без перегрева и искрения в контактах. Если нагрузка – лампа накаливания, яркость должна изменяться равномерно, без мерцания.

Контролируйте температуру корпуса регулятора во время работы. Повышение температуры более 60 градусов Цельсия указывает на возможные ошибки подключения или несоответствие нагрузки. В таких случаях отключите питание и проверьте правильность фазировки и заземления.

Обязательно проверьте работу регулятора в различных режимах – минимальной и максимальной мощности, а также при переключении между ними. Реакция должна быть стабильной, без задержек и шумов в цепи.

После завершения проверки убедитесь, что все клеммы надежно закреплены, а проводники не имеют повреждений. Если регулятор оснащен защитными функциями (например, ограничение тока), протестируйте их с помощью увеличения нагрузки до предела.

Типичные ошибки при подключении и способы их устранения

Частая ошибка – неправильное подключение фазового регулятора к нагрузке. Регулятор должен включаться последовательно с нагрузкой, иначе устройство не будет корректно управлять мощностью. Убедитесь, что фазовый регулятор установлен именно на фазный провод, а не на нулевой или заземляющий.

Ошибка в выборе номинала устройства приводит к перегреву или нестабильной работе. Используйте регулятор, рассчитанный на ток и мощность вашей нагрузки с запасом минимум 20%. Для электроплит и мощных нагревательных приборов это особенно важно.

Отсутствие правильного заземления вызывает помехи и может привести к повреждению регулятора. Проверьте целостность и надежность заземляющего провода, особенно в металлических корпусах оборудования.

Неверное подключение управляющих проводов – частая причина сбоев. Следуйте схеме производителя: управляющий вход должен быть подключен к фазе через кнопку или потенциометр, если предусмотрено. Неправильная полярность управления часто приводит к отсутствию регулировки.

При работе с электронными нагрузками учитывайте минимальный ток срабатывания. Если ток нагрузки слишком мал, регулятор не будет стабильно регулировать мощность. В этом случае следует применять дополнительный дроссель или выбирать специализированные регуляторы для малой мощности.

Ошибки в монтаже контактов – ослабленные или окисленные соединения вызывают искрение и выход устройства из строя. После подключения тщательно затяните клеммы, используйте контактные пасты или специальные антикоррозионные составы.

Некорректное заземление корпуса и отсутствие защиты от перенапряжений ведет к быстрому выходу из строя полупроводников регулятора. Рекомендуется установка варисторов и предохранителей в цепь питания регулятора.

Рекомендации по техническому обслуживанию подключенного регулятора

Регулярная проверка контактов на клеммной колодке обязательна для предотвращения перегрева и ухудшения соединения. Контакты необходимо очищать от пыли и окислов с помощью спиртовых растворов или специальных чистящих средств, избегая абразивных материалов.

Проводить визуальный осмотр корпуса и платы регулятора не реже одного раза в шесть месяцев, обращая внимание на признаки перегрева, такие как изменение цвета или деформация компонентов.

Контроль температурного режима – важный элемент обслуживания. Прибор должен работать при температуре не выше 40°C, для чего рекомендуется обеспечить достаточную вентиляцию или установить дополнительные охлаждающие элементы, если температура в помещении высокая.

Проверять надежность крепления регулятора на DIN-рейке или монтажной панели, чтобы исключить вибрации и смещения, способные привести к механическим повреждениям или ослаблению контактов.

При обнаружении нестабильной работы или шумов в нагрузке необходимо проверить параметры нагрузки и сопутствующей проводки на соответствие техническим характеристикам регулятора, а также устранить возможные короткие замыкания или перегрузки.

Регулярно контролировать параметры питающего напряжения и его стабильность, поскольку колебания более ±10% от номинала могут негативно сказаться на работоспособности устройства и сократить срок службы.

Периодически проверять программные настройки регулятора (если предусмотрены) и при необходимости обновлять прошивку согласно рекомендациям производителя, чтобы обеспечить корректное функционирование и защиту от сбоев.

Вопрос-ответ:

Как правильно выбрать фазовый регулятор мощности для бытовой электросети?

При выборе фазового регулятора мощности нужно учитывать мощность нагрузки, тип подключаемого оборудования и напряжение сети. Регулятор должен поддерживать максимальную мощность, превышающую суммарную мощность подключаемых приборов. Также важно убедиться, что регулятор совместим с типом нагрузки — индуктивной или резистивной. Обязательно проверьте технические характеристики устройства и соответствие параметров электросети.

Какие основные ошибки допускают при подключении фазового регулятора мощности?

Частыми ошибками являются неправильное подключение проводов, особенно фазы и нуля, что может привести к короткому замыканию или повреждению регулятора. Еще одна ошибка — установка регулятора без заземления, что снижает безопасность. Нельзя подключать регулятор к нагрузке, мощность которой превышает допустимую величину устройства. Также важно соблюдать полярность и использовать качественные соединения для предотвращения перегрева и плохого контакта.

Можно ли использовать фазовый регулятор мощности для управления освещением LED-ламп?

Не все фазовые регуляторы подходят для LED-ламп, так как у светодиодных источников света специфическая электронная схема. Некоторые регуляторы могут вызвать мерцание или сокращать срок службы ламп. Для работы с LED-регуляторами нужно выбирать устройства, специально предназначенные для таких нагрузок. Перед покупкой рекомендуется уточнить у производителя или в инструкции, поддерживает ли регулятор управление светодиодным освещением.

Как проверить правильность подключения фазового регулятора мощности после установки?

После подключения следует отключить питание и проверить соответствие схемы подключения инструкции. Затем включите питание и плавно вращайте регулятор, наблюдая за изменением яркости лампы или работы подключенного оборудования. Отсутствие искрения, запаха гари и стабильная работа указывают на правильное подключение. Если устройство не работает или появляются неполадки, питание нужно сразу отключить и проверить все соединения заново.
