Цоколь лампы – это тип и размер соединительного элемента, обеспечивающего контакт с патроном. Указание цоколя – обязательная информация, без которой невозможно подобрать подходящую лампу. Его маркировка наносится производителем непосредственно на корпус изделия или на упаковку. В большинстве случаев обозначение находится на металлической или керамической части у основания лампы.
Самые распространённые форматы обозначения – буквенно-цифровые коды. Например, E27 означает резьбовой цоколь диаметром 27 мм, а GU10 – штырьковый цоколь с расстоянием между контактами 10 мм. Буква указывает тип соединения: E – «Эдисон», G – штырьковый, B – байонетный. Цифра – диаметр или расстояние между контактами в миллиметрах. Эти параметры критичны: несовпадение даже на 1 мм делает установку невозможной.
Найти информацию о цоколе можно на корпусе лампы, ближе к основанию. У светодиодных и энергосберегающих моделей маркировка обычно наносится лазером или краской. У галогенных и ламп накаливания данные чаще выгравированы или отштампованы. При отсутствии маркировки, особенно у старых моделей, стоит измерить параметры вручную с помощью штангенциркуля.
Упаковка лампы дублирует информацию о цоколе и может содержать дополнительные обозначения, например, класс энергоэффективности или рекомендуемый тип патрона. Однако при покупке важно сверяться именно с маркировкой на самой лампе, поскольку ошибки в упаковке не редкость. Особенно это касается недорогих моделей без строгого контроля качества.
Обозначение типа цоколя на корпусе лампы
Тип цоколя обычно указывается непосредственно на корпусе лампы в виде буквенно-цифрового кода. Этот код может быть нанесён методом лазерной гравировки, тиснения или краской. Чаще всего маркировка располагается рядом с основанием цоколя, реже – на стеклянной колбе.
Примеры обозначений: E27 – стандартный винтовой цоколь диаметром 27 мм; GU10 – штырьковый байонетный цоколь с расстоянием между контактами 10 мм; G9 – штырьковый цоколь с петлеобразными контактами. Цифра в коде всегда указывает на расстояние или диаметр в миллиметрах, а буквы – тип крепления.
Перед покупкой лампы необходимо сверить обозначение на корпусе с типом патрона. Наличие точной маркировки исключает ошибку при выборе и предотвращает несовместимость. У некоторых производителей маркировка может быть мелкой или нанесённой нестойкой краской – в таких случаях рекомендуется использовать увеличительное стекло или осветить лампу боковым светом для считывания.
Если обозначение стерлось, определить тип можно визуально, сравнив с аналогичной лампой с читаемой маркировкой. Использование неподходящего цоколя приведёт к отсутствию контакта или механическим повреждениям.
Чтение маркировки на упаковке лампочки
Кроме цоколя, рядом часто размещается информация о мощности (Вт), световом потоке (лм), цветовой температуре (К) и напряжении (В). Но именно обозначение типа цоколя позволяет сразу определить, подойдёт ли лампа к конкретному светильнику.
Маркировка также может включать графическое обозначение формы лампы (например, A60, MR16), но для подбора по цоколю важно искать буквенно-цифровую маркировку, расположенную чаще всего в верхней или боковой части упаковки. Также производитель может дублировать её в виде пиктограммы с контуром цоколя.
Если указано несколько цоколей через косую черту, например, E14/E27, это означает наличие переходника или универсальность конструкции. Проверяйте, есть ли такая комплектация в упаковке, если это критично для установки.
Как распознать цоколь по визуальным признакам
Штырьковые цоколи характеризуются наличием одного или нескольких штырьков сбоку основания. Например, цоколь типа GU10 имеет два массивных штыря с защёлками, а G4 и G9 – тонкие пиновые контакты, расположенные близко друг к другу.

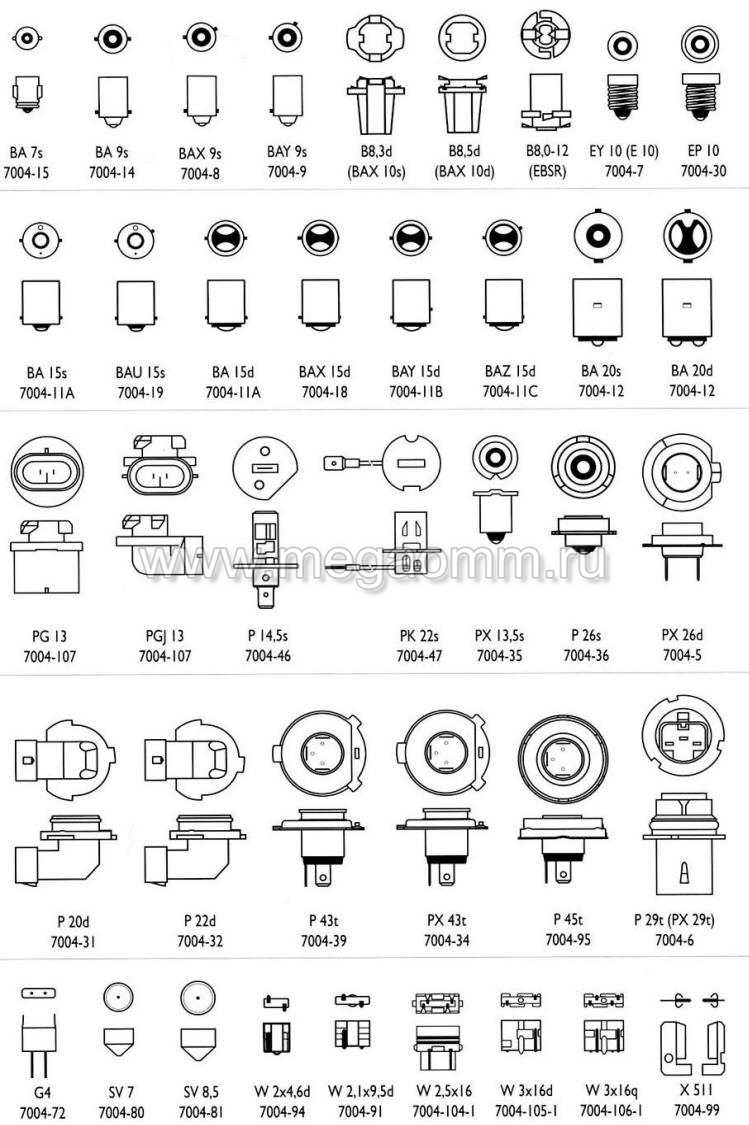

Винтовые цоколи имеют резьбу по всей длине металлической части. Классический пример – E27 (большой диаметр) и E14 (меньший диаметр). Визуально винтовые цоколи напоминают металлические трубки с резьбой и контактной площадкой снизу.
Производители светотехнической продукции используют собственные стандарты маркировки цоколей, что усложняет выбор и сопоставление ламп. Основные отличия касаются формата записи и дополнительных символов, уточняющих характеристики цоколя.
- Европейские производители (например, Osram, Philips) придерживаются стандарта IEC, где цоколь указывается в формате «G4», «E27», «GU10» и пр. При этом указываются точные размеры в миллиметрах (диаметр, расстояние между контактами).
- Японские бренды
- Китайские производители
- Американские компании
Для точного выбора лампы рекомендуется:
- Сверять обозначение цоколя не только по названию, но и по техническим характеристикам, указанным в паспорте изделия.
- Проверять наличие дополнительных символов и букв, которые влияют на форму и размеры цоколя.
- Использовать официальные каталоги производителей, где обозначения стандартизированы и снабжены пояснениями.
- Обращать внимание на страну производства – она может влиять на систему маркировки.
Соблюдение этих рекомендаций позволяет избежать ошибок при подборе ламп и гарантирует совместимость с патронами разного типа и стандарта.
Маркировка цоколя на светодиодных и люминесцентных лампах
Цоколь светодиодных и люминесцентных ламп обозначается стандартными кодами, закреплёнными международными и национальными нормами. На корпусе или основании лампы маркировка указывается буквенно-цифровым сочетанием, где буквы обозначают тип цоколя, а цифры – его размер или конструктивные особенности.
Для светодиодных ламп чаще встречаются цоколи типов E27, E14, GU10, MR16 и G4. Например, E27 – это винтовой цоколь диаметром 27 мм, а GU10 – байонетный с двумя выступами для фиксации. На самой лампе маркировка размещается на цоколе либо рядом с ним, чтобы обеспечить быструю идентификацию при замене.
Люминесцентные лампы используют преимущественно цоколи с кодами G13 и G5. G13 – двухштырьковый цоколь с шагом контактов 13 мм, применяемый в трубчатых лампах T8, а G5 – для более узких T5 ламп с расстоянием между контактами 5 мм. Маркировка обычно наносится на металлические части цоколя или на стекло возле основания, чтобы минимизировать износ и сохранить читаемость.
Рекомендуется при подборе лампы сверять маркировку цоколя с технической документацией светильника, поскольку несовпадение приводит к невозможности установки или ухудшению контакта, что снижает срок службы и безопасность эксплуатации. Цоколь, обозначенный правильно, гарантирует соответствие напряжения и конструкции патрона.
Где искать информацию о цоколе в технической документации
Информация о цоколе лампочки всегда содержится в разделе технических характеристик. В паспорте изделия или на упаковке указывается точный тип цоколя по международным стандартам – например, Е27, GU10, G9. Это обозначение входит в обязательный перечень параметров, рядом с мощностью, напряжением и формой колбы.
В техническом описании часто присутствует код цоколя в виде буквенно-цифрового обозначения, где буквы указывают на тип базы, а цифры – диаметр или размер посадочного места. В документах для профессионалов можно встретить ссылки на стандарты IEC или ГОСТ, регламентирующие размеры и типы цоколей.
Если в техническом паспорте нет явного упоминания, необходимо проверить раздел «Физические параметры» или «Габаритные размеры», где указаны размеры посадочного места и форма контактов. Также цоколь обозначается в схемах или иллюстрациях, сопровождающих документацию.
При заказе или подборе ламп по каталогу производителей точный тип цоколя выделяется отдельной строкой с четким обозначением и иногда с изображением. Электронные каталоги обычно позволяют фильтровать модели по типу цоколя.
В онлайн-описаниях часто указывается стандарт цоколя в технических характеристиках рядом с напряжением и цветовой температурой, что облегчает выбор совместимой лампы без необходимости мерок и проверок.
Вопрос-ответ:
Где на лампочке можно найти информацию о типе цоколя?
На корпусе лампочки, как правило, рядом с основанием, обычно указана маркировка, включающая обозначение цоколя. Это может быть буквенно-цифровой код, например, E27 или GU10, который определяет форму и размер цоколя.
Как понять, какой тип цоколя подходит для моей светильника?
Для выбора подходящего цоколя нужно свериться с технической документацией светильника или осмотреть его патрон. Там обычно указано, какой именно цоколь необходим — например, классический винтовой (E14, E27) или штыревой (GU5.3, GU10). Если на светильнике нет маркировки, можно измерить диаметр и форму основания лампы, чтобы подобрать совместимый цоколь.
Что означают буквенные и цифровые обозначения цоколя на лампочке?
Обозначения состоят из букв и цифр: буква указывает на тип цоколя, а цифры — на его размер. Например, «E» означает винтовой цоколь (от английского Edison), а цифра после — диаметр в миллиметрах. Так, E27 — это винтовой цоколь диаметром 27 мм. Штыревой цоколь обозначается буквами «GU» и цифрами, которые указывают расстояние между штырями в миллиметрах.
Почему важно правильно определить тип цоколя перед покупкой лампочки?
Неправильный выбор цоколя приведёт к тому, что лампочка просто не подойдёт к светильнику — она может не вкручиваться или не вставляться в патрон. Это не только неудобно, но и может вызвать проблемы с электрическим контактом, что снизит безопасность эксплуатации. Поэтому перед покупкой нужно точно знать, какой цоколь нужен.
Можно ли определить тип цоколя лампочки визуально, не читая маркировку?
Да, в большинстве случаев можно. Винтовой цоколь легко распознать по резьбе на основании — он похож на обычный шуруп с определённым диаметром. Штыревой цоколь имеет два выступающих контакта (штыря), которые вставляются в соответствующие отверстия светильника. Однако для точного определения лучше сверить внешний вид с официальными стандартами или использовать маркировку.
Где именно на лампочке обычно указывается тип цоколя?
Информация о типе цоколя обычно располагается на основании лампочки — на металлической части, которая вставляется в патрон. Там можно найти буквенно-цифровое обозначение, например, E27 или GU10, указывающее на конкретный стандарт цоколя.
Как понять, какой цоколь нужен, если на лампочке нет маркировки?
Если маркировка отсутствует, стоит внимательно осмотреть металлическую часть лампы и сравнить её форму с известными стандартами цоколей. Можно также измерить диаметр основания и количество контактов. Кроме того, удобным способом будет проверка лампы в подходящем патроне или обращение к инструкции к светильнику, где обычно указывается совместимый тип цоколя.
