Обозначение HFE на мультиметре указывает на функцию измерения коэффициента передачи тока транзистора в схемах с общим эмиттером. Этот параметр также называют коэффициентом усиления по току базы или β (бета). Он показывает, во сколько раз усиливается ток базы в коллекторе. Например, при HFE = 100, ток базы в 1 мА даст ток коллектора 100 мА.
Функция HFE полезна при проверке биполярных транзисторов NPN и PNP. Для измерения нужно вставить ножки транзистора в соответствующие гнёзда на мультиметре, помеченные как E (эмиттер), B (база) и C (коллектор). Положение гнёзд зависит от модели прибора. Мультиметр покажет числовое значение HFE при подключении исправного транзистора.
Для корректного результата важно знать цоколевку транзистора. Ошибочная вставка приведёт к нулевому или сильно заниженному значению. Также стоит учитывать, что HFE зависит от режима работы транзистора и температуры. Измерение в мультиметре проводится при малых токах, поэтому полученное значение ориентировочно и не всегда отражает поведение в реальной схеме.
Использование режима HFE удобно для быстрой сортировки транзисторов по усилению, но не заменяет полноценного тестирования под нагрузкой. Если точность критична, стоит применять специальные транзистортестеры или собирать простые измерительные схемы с нагрузкой и источником питания.
Что такое HFE и почему он отображается на мультиметре
Мультиметр с функцией HFE позволяет измерить этот коэффициент напрямую, без необходимости собирать дополнительную схему. Это особенно удобно при проверке транзисторов в полевых условиях или при отбраковке неисправных элементов.
- HFE измеряется только у биполярных транзисторов (NPN или PNP). Полевые транзисторы не имеют этого параметра.
- Для измерения HFE в мультиметре предусмотрен отдельный разъём с маркировкой E, B, C (Emitter, Base, Collector).
- Показание HFE на дисплее – это числовое значение без единиц измерения. Типичный диапазон – от 20 до 1000, в зависимости от модели транзистора.
- Измерения проводятся при малых токах, поэтому результат условный и не всегда отражает поведение транзистора в рабочем режиме. Использовать эти данные следует как справочные.
Функция HFE в мультиметре полезна при первичной проверке транзисторов, но не заменяет полноценного анализа с помощью осциллографа или тестера параметров.
Как распознать и подготовить транзистор для измерения HFE

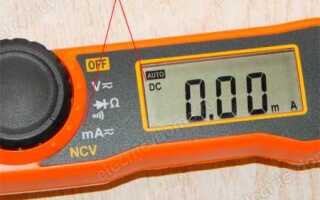

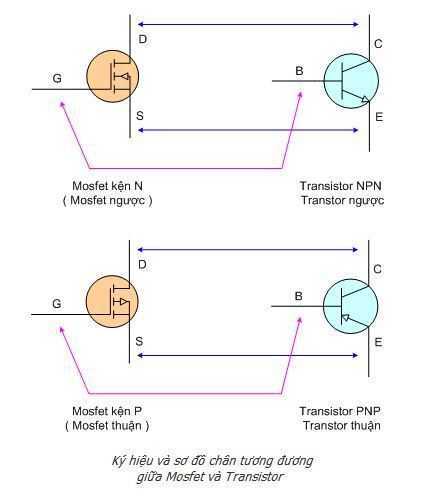

Для измерения HFE необходимо точно определить, что перед вами именно биполярный транзистор, а не полевой. Биполярные транзисторы обозначаются маркировкой, начинающейся, как правило, с букв «КТ» (например, КТ315) или «2N» (например, 2N2222). Полевые транзисторы, такие как IRF540 или 2N7000, не подходят для измерения HFE на большинстве мультиметров.
Далее следует определить тип транзистора: n-p-n или p-n-p. У отечественных транзисторов это можно выяснить по четности последней цифры: четная – p-n-p, нечетная – n-p-n. У импортных транзисторов эту информацию следует искать в справочнике или по маркировке в интернете.

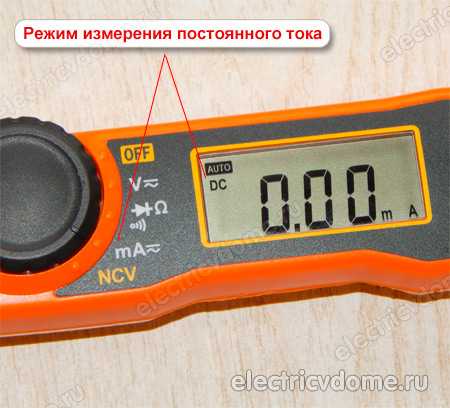

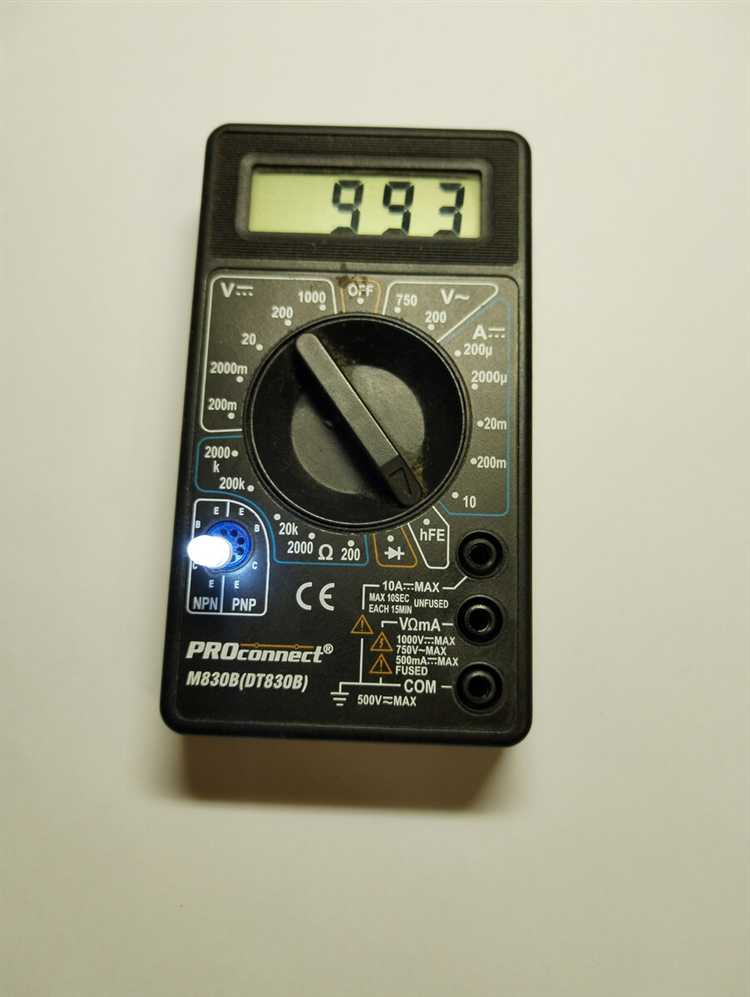

Выберите на мультиметре режим hFE и найдите разъём с маркировками PNP и NPN, рядом с которыми расположены отверстия с обозначениями B, C, E – это база, коллектор и эмиттер соответственно.
Пояснение к числам, отображаемым в режиме HFE
В режиме HFE мультиметр показывает коэффициент передачи тока транзистора – hFE, также известный как β. Это безразмерное число, указывающее, во сколько раз усиливается ток базы в ток коллектора. Например, если на дисплее отображается значение 120, это означает, что при токе базы 1 мА через коллектор пройдет 120 мА.
Нормальные значения hFE зависят от типа транзистора. Для биполярных транзисторов общего назначения допустимый диапазон – от 40 до 300. Значение ниже 30 может указывать на деградацию или поддельный компонент. Показания выше 500 для маломощных транзисторов часто говорят о нестабильных характеристиках или несоответствии стандарту.
Если значение сильно отличается от паспортного, проверяемый транзистор может быть повреждён. Однако hFE зависит от тока и напряжения, поэтому мультиметр даёт только ориентировочную оценку. Для точного анализа используют характеристические кривые, измеренные на трассировщике.
Ограничения режима HFE и когда его использовать не стоит
Режим HFE на мультиметре предназначен для оценки статического коэффициента усиления транзисторов по току базы (hFE). Однако этот режим имеет ряд технических ограничений, которые делают его применение уместным далеко не всегда.
Во-первых, измерение выполняется при фиксированных условиях: малом токе базы (обычно менее 10 мкА) и низком напряжении коллектор-эмиттер (около 2–3 В). Такие параметры далеки от реальных рабочих условий транзистора, что делает полученное значение hFE непоказательным для практического применения в схемах.
Во-вторых, мультиметр не учитывает температурную зависимость параметров транзистора. Значение hFE может значительно меняться при нагреве, особенно у кремниевых моделей. Измерение в режиме HFE не отражает этих изменений, что снижает достоверность результата.
Также важно учитывать, что в большинстве мультиметров измерение выполняется только для маломощных биполярных транзисторов. Силовые или высокочастотные транзисторы часто не помещаются в разъём или имеют другие конструктивные особенности, из-за чего измерение невозможно или даёт ошибку.
Не следует использовать режим HFE для выбора транзистора в критически важной схеме, особенно если важна точность коэффициента усиления. Надёжнее использовать тестеры полупроводников с возможностью задания рабочих токов и напряжений или оценивать усиление в реальных условиях работы транзистора в составе схемы.
Измерение hFE в режиме мультиметра не подходит для полевых транзисторов, так как у них отсутствует параметр, аналогичный коэффициенту усиления по току базы. Попытка измерения приведёт либо к ошибке, либо к некорректному результату.
Режим HFE может быть полезен только для предварительной сортировки одинаковых транзисторов по уровню усиления, если необходима грубая оценка и допускается высокая погрешность. В остальных случаях применение этого режима нецелесообразно.
Чем измерение HFE на мультиметре отличается от лабораторных методов
Измерение коэффициента усиления по току (HFE) на мультиметре проводится простым подключением транзистора к встроенному гнезду для транзисторов. Прибор подает малый ток базы и измеряет ток коллектора, рассчитывая HFE автоматически. Такой метод дает приближенное значение, полезное для быстрой оценки работоспособности транзистора в базовых условиях.
Лабораторные методы измерения используют специализированные тестеры с возможностью регулировки напряжений, токов и температуры. Там проводят комплексные тесты, учитывающие рабочие режимы, например, разные уровни тока базы и коллекторного напряжения. Это позволяет получить более точные данные о зависимости HFE от режимов работы и выявить возможные отклонения, скрытые при простом измерении.
При измерении на мультиметре часто не учитываются температурные и динамические параметры, что ограничивает точность и применимость результатов для проектных расчетов. В лаборатории же измерения сопровождаются калибровкой и контролем условий, что гарантирует воспроизводимость и соответствие требованиям технических норм.
Рекомендуется использовать мультиметр для предварительной проверки исправности транзистора. Для анализа характеристик и выбора компонентов под конкретные условия эксплуатации следует обращаться к лабораторным методам с профессиональным оборудованием.
Вопрос-ответ:
Что означает обозначение HFE на мультиметре и для чего оно служит?
Обозначение HFE на мультиметре связано с измерением параметра биполярного транзистора — коэффициента усиления по току базы. Этот параметр показывает, насколько сильно транзистор усиливает входной ток. Значение HFE помогает определить работоспособность и качество транзистора, что полезно при диагностике и ремонте электронных устройств.
Как правильно использовать функцию HFE на мультиметре для проверки транзисторов?
Чтобы проверить транзистор с помощью функции HFE, нужно сначала установить переключатель мультиметра в положение HFE. Затем необходимо подключить выводы транзистора к соответствующим контактам гнезда на приборе — база, эмиттер и коллектор. После этого мультиметр отобразит значение коэффициента усиления. Важно правильно определить тип транзистора — NPN или PNP, и подключить выводы в нужном порядке, иначе результат будет неверным.
Какие ограничения есть у измерения HFE мультиметром, и насколько точны такие измерения?
Измерение HFE мультиметром дает приблизительные значения, которые могут отличаться от реальных параметров транзистора при его работе в схеме. Прибор использует небольшой ток базы и фиксированное напряжение, что не всегда соответствует рабочим условиям. Кроме того, результат зависит от температуры и состояния самого транзистора. Для точной оценки следует использовать специализированное тестовое оборудование.
Можно ли использовать функцию HFE для проверки любых транзисторов, или есть ограничения по типу и параметрам?
Функция HFE подходит в основном для стандартных биполярных транзисторов низкой и средней мощности. Для мощных транзисторов, а также полевых или других типов транзисторов этот режим не применим, так как их структура и работа отличаются. Также некоторые миниатюрные или специализированные транзисторы не поддаются измерению таким способом, и для них нужны иные методы диагностики.
