Шунт – это ключевой элемент в конструкции амперметра, обеспечивающий точность измерений тока. Он представляет собой резистор с низким сопротивлением, через который протекает измеряемый ток. Основная цель шунта – создать пропорциональное напряжение, которое затем используется для вычисления величины тока. Для достижения высокой точности важно выбрать правильный материал для шунта и оптимизировать его конструкцию.
Материалы для шунта должны обладать стабильными электрическими характеристиками при изменяющихся температурных условиях. Наиболее распространены меди, легированные сплавы и специализированные материалы с низким температурным коэффициентом сопротивления. Медь – один из самых дешевых и широко используемых материалов, но для более высоких точностей предпочтительны сплавы, такие как манганин и кантарель. Эти сплавы обеспечивают минимальную тепловую зависимость сопротивления, что критично для точных измерений в широком диапазоне температур.
Для конструктивных решений шунтов используется два основных типа: плоский и с использованием проволоки. Плоские шунты обычно имеют форму прямоугольных элементов с широкой поверхностью, что помогает снизить сопротивление и минимизировать потери энергии. Проволочные шунты, с другой стороны, обеспечивают более компактные решения, но требуют точной регулировки геометрии и материала для достижения стабильных показателей.
Важно учитывать, что геометрия шунта влияет на его точность. Например, если шунт имеет слишком маленькую толщину или нестабильную форму, это может привести к значительным ошибкам при измерении. Также следует учитывать влияние механических нагрузок, которые могут изменить форму шунта и его сопротивление, что приведет к погрешности.

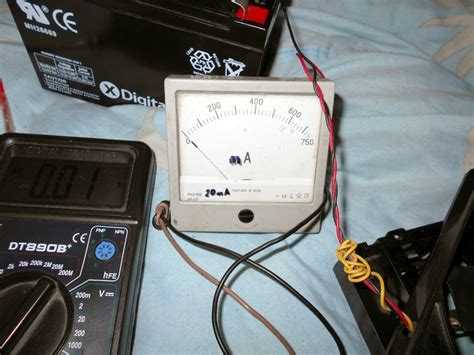

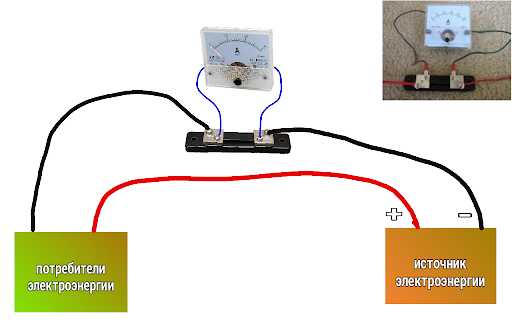

Выбор материала для шунта амперметра: проводимость и стойкость
Основные материалы для шунтов – это медь, нержавеющая сталь и их сплавы. Каждый из них имеет свои преимущества и ограничения, которые важно учитывать при проектировании амперметра.
Медь – наиболее распространённый материал для шунтов благодаря высокой проводимости и относительно низкому сопротивлению. У меди проводимость в 5.8 × 107 Сименс на метр, что делает её идеальной для большинства приложений. Однако медь имеет недостаток – высокая склонность к коррозии в агрессивных средах, что может привести к снижению точности измерений. Для защиты от коррозии применяются покрытия из олова или других устойчивых к окислению металлов.
Нержавеющая сталь используется реже, но в некоторых случаях её выбор оправдан. Материал обладает хорошей механической прочностью и устойчивостью к воздействию высокой температуры и агрессивных химических веществ. Однако проводимость стали значительно ниже меди, что требует либо увеличения площади шунта, либо компенсации погрешностей при измерениях. Сталь также менее подвержена коррозии, но имеет более высокое сопротивление, что снижает эффективность при измерении небольших токов.
Сплавы на основе меди (например, тефлоновые покрытия или медно-никелевые сплавы) могут сочетать в себе преимущества меди и других металлов, таких как никель или олово. Эти сплавы обладают хорошей проводимостью, стойкостью к окислению и коррозии, что делает их оптимальными для работы в неблагоприятных условиях. Например, медно-никелевый сплав имеет проводимость около 5.5 × 107 Сименс на метр, что несколько ниже меди, но его высокая коррозионная стойкость компенсирует этот недостаток.
При выборе материала важно учитывать также его температурное расширение, так как изменение температуры может привести к деформации шунта и, как следствие, к изменению его сопротивления. Материалы с низким коэффициентом температурного расширения, такие как медь или её сплавы с добавлением железа, позволяют минимизировать погрешности, связанные с температурными колебаниями.
Для точных измерений в амперметрах важно, чтобы материал шунта не только обладал высокой проводимостью, но и был стойким к длительным механическим воздействиям и перепадам температур. Поэтому материал должен быть выбран с учётом условий эксплуатации устройства, включая среду, в которой оно будет работать, и диапазон рабочих температур.

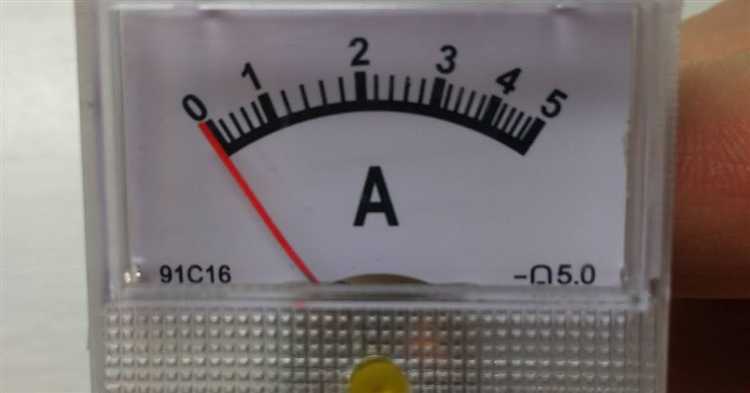

Влияние температурного коэффициента сопротивления на точность измерений
Температурный коэффициент сопротивления (ТКС) материала шунта оказывает значительное влияние на точность измерений тока с помощью амперметра. Этот коэффициент характеризует изменение сопротивления проводника при изменении температуры и измеряется в процентах на каждый градус Цельсия. Для обеспечения высокой точности измерений амперметра необходимо учитывать влияние ТКС, особенно в условиях изменяющейся температуры окружающей среды.
Шунты, изготовленные из материалов с высоким ТКС, например, медь или алюминий, могут значительно изменять своё сопротивление при изменении температуры, что ведет к ошибкам в измерениях. Для минимизации таких ошибок используются материалы с низким ТКС, такие как манганин, интерметаллические сплавы или платина.
ТКС влияет на точность амперметра следующим образом:
- С повышением температуры сопротивление шунта увеличивается, что приводит к недооценке тока, если этот эффект не компенсируется.
- При снижении температуры сопротивление шунта уменьшается, что может привести к переоценке тока.
- В изменяющихся температурных условиях может наблюдаться нестабильность показаний, если материалы с высоким ТКС используются без компенсации температуры.
Для минимизации влияния температурного эффекта важно учитывать следующие рекомендации:
- Использование материалов с низким ТКС для изготовления шунта, таких как манганин (ТКС около 0.00002/°C), который практически не меняет своего сопротивления в широком диапазоне температур.
- Установка шунта в местах с постоянной температурой или применение термостатированных камер, чтобы исключить температурные колебания в окружающей среде.
- Использование схем с компенсацией температуры, где изменение сопротивления материала шунта компенсируется специальными элементами, такими как термодатчики или добавление дополнительных резисторов.
- Калибровка устройства в условиях, максимально приближенных к тем, в которых будут проводиться реальные измерения.
Таким образом, правильный выбор материала с низким ТКС и тщательная калибровка системы позволяют значительно снизить погрешности, вызванные температурными изменениями, и повысить точность измерений амперметра.

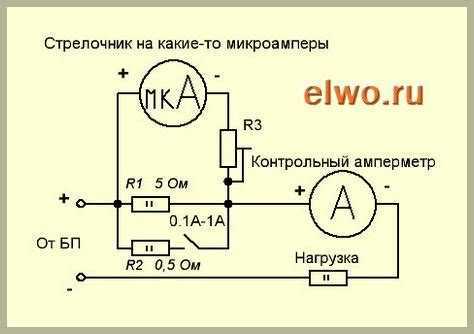

Конструкция шунта: особенности соединений и формы
Для минимизации ошибок в измерениях важно правильно выбирать форму и материал шунта. Стандартная конструкция шунта включает два основных элемента: основной проводник и соединительные элементы. Проводник должен быть из материала с низким температурным коэффициентом сопротивления, чтобы исключить влияние температуры на точность измерений. Наиболее часто используются сплавы меди с добавлением никеля или специально обработанные углеродные материалы.
Особенность соединений шунта заключается в необходимости обеспечивать надежный контакт с амперметром, при этом минимизируя сопротивление в местах соединения. Для этого применяются специальные клеммы, которые плотно фиксируются на концах шунта, обеспечивая стабильный контакт и исключая возможность коррозии. Также важно, чтобы соединения не перегревались, что требует использования изоляторов с высокой теплоотводной способностью.
Что касается формы шунта, то она напрямую влияет на стабильность измерений. Чаще всего шунты имеют прямоугольное сечение, так как это позволяет оптимизировать распределение тока и избежать локальных перегревов. В некоторых случаях применяются шунты с волнистой или зубчатой формой для улучшения распределения тока и уменьшения потерь. Такие формы позволяют более эффективно рассеивать тепло и предотвращать перегрев.
Также важно учитывать размеры шунта. При слишком малом сечении проводника сопротивление будет слишком высоким, что приведет к значительным погрешностям в измерениях. Слишком большое сечение шунта не оправдано, поскольку приведет к избыточному расходу материалов и увеличению размеров устройства.
Влияние формы и соединений шунта на его характеристики невозможно переоценить. При правильном выборе конструкции удается минимизировать погрешности измерений и повысить долговечность устройства. Особенно важно соблюдать баланс между минимизацией сопротивления и эффективным теплоотведением, что напрямую влияет на точность и стабильность работы амперметра.
Как уменьшить погрешности при использовании шунта для амперметра
Во-вторых, необходимо правильно учитывать температурные изменения. Резисторы шунта обладают температурным коэффициентом сопротивления, который приводит к изменениям сопротивления при колебаниях температуры. Для компенсации этих изменений следует использовать шунты с низким температурным коэффициентом, например, из меди или легированных материалов, либо установить компенсационные схемы, которые учитывают эти изменения.
Качество контактов шунта также играет важную роль. Некачественные или ослабленные соединения могут привести к дополнительным сопротивлениям и увеличению погрешностей. Использование прецизионных зажимов и правильная изоляция контактов помогает минимизировать этот эффект.
Кроме того, важно выбирать правильный диапазон значений шунта, соответствующий измеряемому току. Использование шунта с слишком низким сопротивлением для высоких токов может привести к перегреву и разрушению компонента, а слишком высокое сопротивление может вызвать большие потери и снизить точность измерений. Оптимизация сопротивления шунта в зависимости от требуемого диапазона позволяет избежать таких проблем.
Для уменьшения погрешности также важно, чтобы амперметр был адаптирован для работы с конкретным значением шунта. Некоторые амперметры могут иметь встроенные компенсации, которые учитывают определенные типы шунтов, а для других моделей могут понадобиться дополнительные калибровки или корректировки в схеме измерений.
Наконец, следует регулярно проверять и тестировать как шунт, так и амперметр, чтобы выявить возможные отклонения и предотвратить ошибки в измерениях, связанные с деградацией компонентов или изменениями в характеристиках устройства.

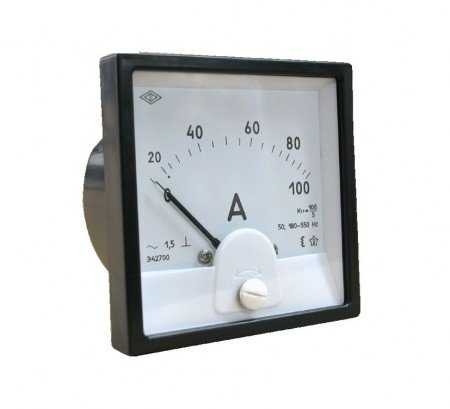

Технические характеристики шунта: допустимые токи и пределы измерений
Для шунтов амперметров максимальный ток определяется как ток, при котором падение напряжения на резисторе не превышает допустимых значений для обеспечения безопасности и точности работы прибора. Шунты обычно рассчитываются на токи от нескольких миллиампер до сотен ампер. Однако для точных измерений важно учитывать не только номинальное сопротивление, но и тепловые характеристики материала шунта, поскольку при превышении предельных токов происходит его перегрев, что может повлиять на точность измерений.
Допустимые пределы измерений шунта зависят от его конструктивных особенностей и материалов. В большинстве случаев шунты для амперметров рассчитаны на токи до 100 А, но для промышленных установок могут использоваться шунты с допустимыми токами до 1000 А и более. Для шунтов, предназначенных для низких токов (до 1 А), обычно применяют материалы с низким температурным коэффициентом сопротивления, такие как медь или специальный сплав.
При выборе шунта для амперметра важно учитывать также его рабочий диапазон напряжений. Шунт должен обеспечивать стабильность измерений в пределах этих значений, чтобы избежать искажения данных. В некоторых случаях шунты используются с дополнительными охлаждающими элементами для предотвращения перегрева, особенно при работе с высокими токами, что помогает поддерживать стабильность сопротивления и точность показаний амперметра.
Для правильной работы шунта важно соблюдать рекомендации по максимальному току и условиям эксплуатации, указанные производителем. При превышении допустимых токов возможны как ухудшение точности, так и повреждения элемента, что делает его неспособным точно измерять ток в системе.
Монтаж шунта в амперметре: советы по установке и подключению
При монтаже шунта в амперметре важна точность выполнения всех шагов, так как любые отклонения могут привести к погрешностям в измерениях. Шунт, как правило, устанавливается параллельно измеряемой нагрузке, и его правильное подключение обеспечивает корректную работу устройства.
Проведение пайки и установки проводов также является важным этапом. Важно, чтобы пайка проводов на шунт не привела к перегреву, так как это может снизить его точность. Рекомендуется использовать паяльники с регулировкой температуры, чтобы избежать перегрева элементов. Также стоит избегать излишнего давления на шунт, чтобы не изменить его геометрию и не привести к ложным результатам.
Обеспечение надежности контактов также критично для точных измерений. Контакты должны быть чистыми и надежно зафиксированными, так как любой дополнительный контактный сопротивление или ослабление соединений приведет к увеличению погрешности амперметра. Используйте клеммные зажимы с высокой степенью защиты от коррозии.
Тестирование устройства после установки шунта обязательно. Перед тем как начать использование амперметра, проведите его калибровку, проверив правильность показаний с помощью эталонного источника тока. Это поможет убедиться в точности работы как шунта, так и самого амперметра.
Следуя этим рекомендациям, можно обеспечить долгосрочную и точную работу амперметра, а также минимизировать влияние факторов, которые могут нарушить точность измерений.

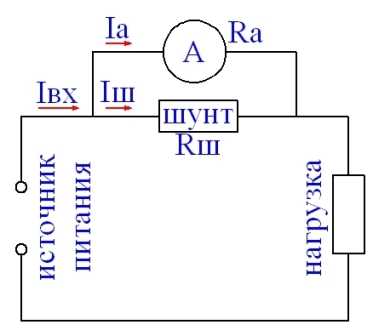

Ремонт и калибровка шунта: как поддерживать точность измерений
Ремонт и калибровка шунта необходимы для поддержания точности амперметра. Эти процедуры помогают избежать ошибок измерений, вызванных износом или повреждением компонента. Основные этапы включают проверку целостности шунта, восстановление его характеристик и повторную калибровку устройства.
1. Проверка целостности шунта
Шунт может подвергаться механическому повреждению, перегреву или коррозии. Для диагностики нужно провести визуальный осмотр: проверить соединения на отсутствие окисления или загрязнений, а также выявить повреждения проводников. При наличии дефектов, например, трещин или следов перегрева, необходимо заменить часть шунта или весь элемент.
2. Восстановление характеристик шунта
Если шунт не поврежден физически, но его сопротивление изменилось из-за перегрева или старения материала, его характеристики нужно восстановить. Один из способов – это снятие и замер сопротивления шунта при различных токах. Для точных измерений используются мосты и специализированные приборы, которые могут с высокой точностью измерить малые значения сопротивления.
В случае, если сопротивление шунта слишком сильно отклоняется от номинала, его необходимо откалибровать. Это может включать в себя замену отдельных частей шунта или использование тонкой подстройки с помощью дополнительного сопротивления.
3. Калибровка шунта

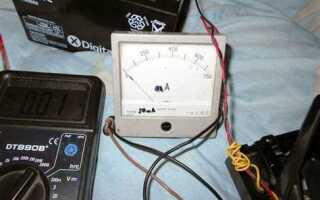

После ремонта или восстановления шунта обязательна его калибровка. Калибровка проводится путем сравнения показаний амперметра, использующего отремонтированный шунт, с эталонным измерительным прибором. Этот процесс может включать настройку коэффициента пересчета тока, чтобы получить точное значение на выходе устройства.
Для этого используется известный источник тока и специальный измерительный прибор, например, высококачественный мультиметр с функцией измерения тока. При калибровке важно учитывать температурные коэффициенты шунта и возможные погрешности из-за изменения температуры окружающей среды.
4. Периодическая проверка
Для сохранения точности измерений рекомендуется проводить регулярную проверку и калибровку шунта. Рекомендуемый интервал – раз в год, однако это зависит от условий эксплуатации устройства. В случае интенсивной работы или работы в нестабильных условиях (например, при высокой влажности или наличии загрязнений) проверку можно проводить чаще.
5. Использование калибровочных схем
Для улучшения точности и быстроты калибровки можно использовать калибровочные схемы, которые позволяют сравнивать параметры шунта с заранее установленными стандартами. Эти схемы помогают избежать ошибок, связанных с человеческим фактором, и обеспечивают высокую точность измерений в автоматическом режиме.
Вопрос-ответ:
Что такое шунт для амперметра и почему он нужен?
Шунт для амперметра — это низкоомное сопротивление, которое используется для измерения тока в электрической цепи. Он позволяет уменьшить нагрузку на прибор, чтобы измерить большие токи без повреждения чувствительных компонентов амперметра. Суть работы шунта заключается в том, что через него протекает ток, и на его концах измеряется напряжение. Это напряжение затем используется для вычисления силы тока в цепи.
Какие материалы обычно используются для изготовления шунтов и почему?
Для изготовления шунтов чаще всего применяются материалы с низким и стабильным сопротивлением, такие как медь, постоянные сплавы (например, манганин или константан). Эти материалы обеспечивают точные измерения и минимальную зависимость сопротивления от температуры. Манганин, например, обладает низким температурным коэффициентом сопротивления, что важно для обеспечения стабильности измерений при изменении температуры окружающей среды.
Какую роль играет температура при использовании шунта для амперметра?
Температура имеет значительное влияние на характеристики шунта. При повышении температуры сопротивление материала шунта может изменяться, что влияет на точность измерений. Чтобы минимизировать такие эффекты, используются материалы с низким температурным коэффициентом сопротивления, как, например, манганин. Также для компенсации температурных изменений применяются специальные схемы, которые корректируют результаты измерений в зависимости от температуры.
Как правильно выбрать шунт для амперметра с учетом параметров измеряемой цепи?
При выборе шунта важно учитывать несколько факторов. Во-первых, необходимо определить максимальный ток, который будет измеряться. Для этого шунт должен иметь соответствующий предел тока и достаточную мощность для рассеивания тепла. Во-вторых, нужно выбрать материал с подходящим температурным коэффициентом сопротивления, чтобы изменения температуры не влияли на точность измерений. Кроме того, важно, чтобы шунт имел минимальное собственное сопротивление, чтобы не вносить значительную ошибку в измерения.
Каковы основные преимущества использования шунта в амперметре по сравнению с другими методами измерения тока?
Использование шунта позволяет точно измерять большие токи, не перегружая сам амперметр. Это более безопасный и эффективный способ измерений, поскольку амперметры с прямым подключением могут выходить из строя при слишком высоком токе. Шунт, в свою очередь, защищает прибор, передавая лишь небольшое напряжение, пропорциональное току. Это упрощает конструкцию и снижает стоимость устройства, в то время как точность измерений остается на высоком уровне.
