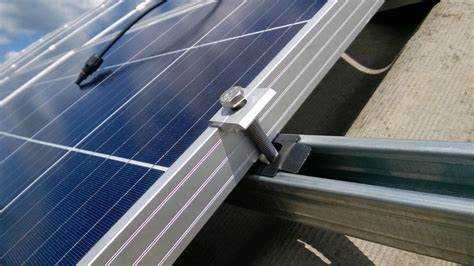

Надёжная фиксация солнечных панелей на крыше – ключевой фактор эффективности и безопасности всей системы. Ошибки на этом этапе могут привести к снижению выработки энергии, повреждению кровли и даже разрушению панелей под воздействием ветровой нагрузки. Средний вес одной панели составляет 18–22 кг, а суммарная нагрузка на кровлю – от 150 кг и выше, в зависимости от количества модулей.
Крепление начинается с анализа типа кровли: для скатных крыш с металлочерепицей, шифером или битумной черепицей применяются анкерные крюки, фиксируемые к стропилам. На фальцевых крышах используют специальные зажимы без сверления металла. Для плоских крыш предпочтительны балластные конструкции, исключающие повреждение гидроизоляционного слоя.
Угол наклона панелей должен соответствовать географической широте установки: в средней полосе России – около 30–40°, для зимнего приоритета – до 60°. Отклонение от оптимального угла снижает эффективность до 20%. Панели необходимо ориентировать строго на юг, с допуском не более 15°.
Используйте монтажные профили из анодированного алюминия, устойчивого к коррозии. Все элементы соединений – винты, болты, шайбы – должны быть из нержавеющей стали. Установка выполняется с зазором 2–3 см между панелями для компенсации теплового расширения. Крепёжная система обязана выдерживать ветровую нагрузку не менее 500–600 Н/м², что соответствует порывам до 30 м/с.
После установки обязательно проводится проверка прочности креплений, герметичности соединений и электрической изоляции. Для домов в снежных регионах необходимо предусмотреть очистку панелей и усиленные опоры под дополнительную снеговую нагрузку.
Выбор типа крепежной системы в зависимости от типа кровли
Конструкция крыши напрямую определяет тип крепежа, который обеспечит надёжную фиксацию солнечных панелей и сохранность покрытия. Ниже приведены конкретные решения для различных типов кровли:
- Металлочерепица: Применяются специальные крюки, монтируемые под волну профиля. Используются саморезы с уплотнительными шайбами, исключающие протечки. Панели устанавливаются на алюминиевые направляющие, фиксируемые к крюкам.
- Профнастил: Крепление производится непосредственно к обрешётке с использованием монтажных опор через профиль. Применяются термошайбы для герметизации отверстий. Важно соблюдать шаг между несущими элементами не более 1,2 м.
- Мягкая черепица: Устанавливаются анкерные крепления через кровельный пирог с обязательной герметизацией проходов. Монтаж осуществляется на заранее определённые точки стропильной системы, что исключает деформации.
- Фальцевая кровля: Используются зажимы типа «фальц-клип», не нарушающие целостность покрытия. Они прижимаются к вертикальному фальцу и удерживают направляющие. Сверление исключается полностью.
- Плоская кровля: Применяются балластные системы, не требующие сверления. Каркас удерживается за счёт массы бетонных блоков. Обязательно учитывается ветровая нагрузка и угол наклона минимум 10° для самоочистки панелей.
Выбор крепежной системы должен учитывать не только тип покрытия, но и его несущую способность, климатические нагрузки и расположение стропильных элементов. Ошибки в подборе крепежа приводят к протечкам, разрушению кровли или потере панелей.

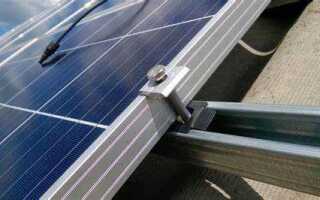

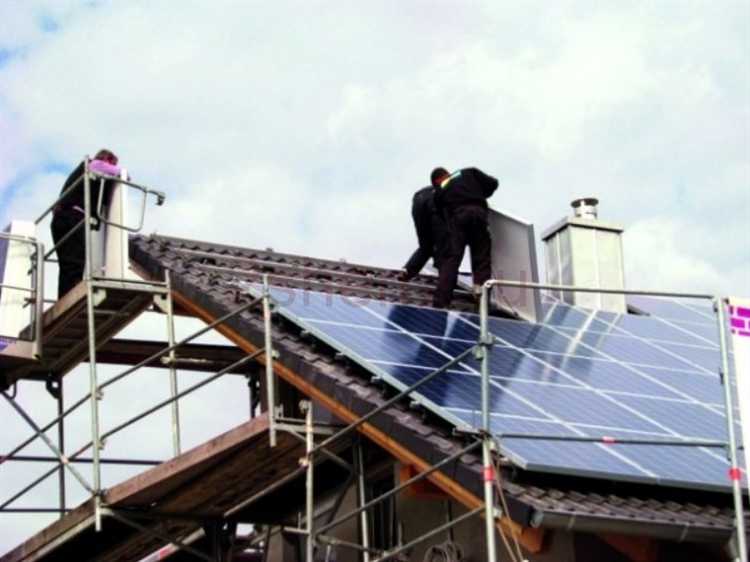

Подготовка поверхности крыши перед установкой панелей
Перед монтажом солнечных панелей необходимо провести тщательный осмотр кровли на наличие повреждений. Трещины, вздутия, коррозия металлических элементов, ослабленные крепления обрешётки – всё это должно быть устранено до начала работ. Особенно важно проверить герметичность стыков и целостность гидроизоляционного слоя.
Если крыша покрыта мягкой черепицей, убедитесь, что поверхность ровная и не имеет признаков гниения древесины под покрытием. Для металлических кровель – проверьте наличие ржавчины и прочность крепежей. На фальцевых крышах предварительно оценивается надёжность фальцев – они будут служить точками крепления системы.
Очистите поверхность от мха, пыли, листвы и любых загрязнений, которые могут повлиять на качество монтажа. Используйте щётки с жёсткой щетиной и водяное давление не выше 100 бар, чтобы не повредить покрытие. Поверхность должна полностью высохнуть перед началом установки.
На этом этапе также определяется расположение крепёжных элементов с учётом конструкции стропил. Если крыша утеплена, особенно важно не повредить пароизоляцию и внутреннюю обшивку. Рекомендуется использовать тепловизор для выявления скрытых проблемных зон, таких как мостики холода или влажные участки.
До установки подготавливаются проходы под кабельные каналы. Их размещают так, чтобы исключить застой воды и обеспечить минимальную длину кабелей до инвертора. Любое вмешательство в кровлю должно сопровождаться восстановлением герметичности с помощью бутил-каучуковой ленты или профессионального герметика.

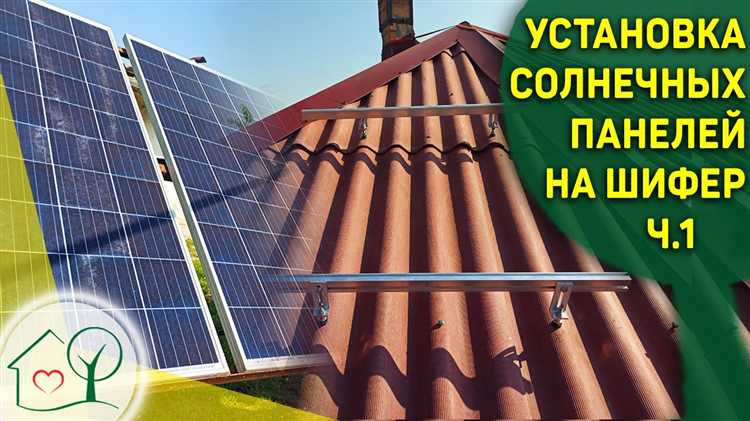

Как обеспечить герметичность кровли при сверлении креплений
Перед сверлением необходимо точно определить расположение стропил, чтобы крепления проходили через обрешётку, а не только через кровельный материал. Это снижает риск смещения и увеличивает устойчивость конструкции.
Для каждого типа кровли используются соответствующие уплотнительные элементы. На металлочерепице применяются бутил-каучуковые прокладки под крепёж. Они должны плотно прилегать к поверхности и не выходить за контур опоры.
Отверстия в кровле просверливаются в верхней волне, чтобы минимизировать скопление воды. Диаметр сверла подбирается строго под диаметр резьбы крепежа, чтобы исключить люфт. После сверления срезы обрабатываются антикоррозийным составом, особенно на металлических покрытиях.
Используются только саморезы с пресс-шайбой и резиновой прокладкой, рассчитанные на наружные условия. Затяжка выполняется с контролем усилия – чрезмерное давление разрушает прокладку, недостаточное приводит к подтеканию.
Для мягкой черепицы обязательна установка монтажных пластин под основание крепежа и герметизация полиуретановым герметиком, устойчивым к ультрафиолету. Герметик наносится не только вокруг отверстия, но и на резьбу самореза перед установкой.
Все работы выполняются в сухую погоду, чтобы исключить попадание влаги под кровельный пирог в процессе монтажа. После установки необходимо визуально проверить каждое соединение и при необходимости дополнительно герметизировать участки с нарушенной целостностью покрытия.
Определение угла наклона и ориентации панелей для максимальной выработки
Оптимальный угол наклона солнечных панелей зависит от широты местности. Для Москвы (широта около 55°) угол должен составлять 30–40°. На юге России – 20–30°, в северных регионах – 40–50°. В зимний период угол можно увеличивать на 10–15°, в летний – уменьшать на такое же значение, если конструкция позволяет регулировку. Это снижает потери от косого падения лучей и увеличивает эффективность.
Ориентация панелей в северном полушарии должна быть строго на юг (азимут 180°). Отклонение более чем на 15° снижает выработку до 10–20%. Если крыша не позволяет южную ориентацию, наилучшей альтернативой будет юго-восток или юго-запад, но в этом случае потребуется компенсировать потери установкой дополнительных панелей.
Фиксированные установки требуют расчёта угла один раз. Для систем с сезонной регулировкой: зимой – угол ≈ широта +15°, летом – широта −15°. При использовании трекеров, которые автоматически следят за солнцем, выработка может увеличиться до 30%, но такие системы сложнее и дороже в обслуживании.
Нельзя крепить панели параллельно крыше, если угол наклона менее 10° – это снижает самоочищение от осадков и ухудшает инсоляцию. В этом случае требуется установка дополнительной подконструкции для корректировки наклона.

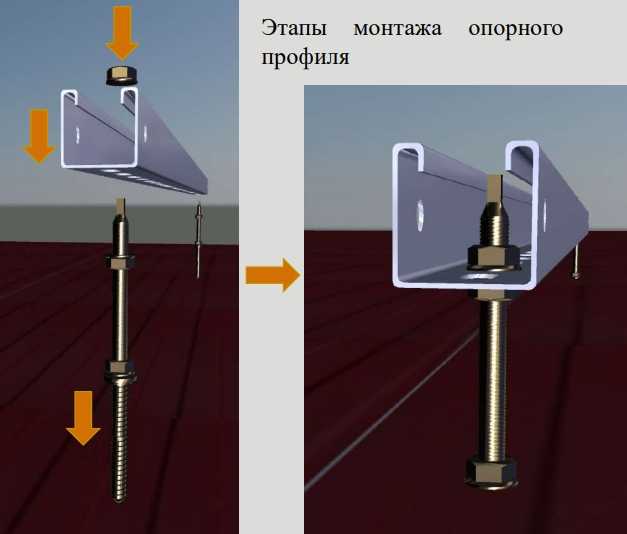

Использование антикоррозийных материалов при монтаже
При установке солнечных панелей на крышу крайне важно применять материалы с антикоррозийной защитой, особенно в регионах с высокой влажностью, морским климатом или перепадами температур. Игнорирование этого аспекта приводит к разрушению крепежей, снижению надежности конструкции и дополнительным расходам на ремонт.
- Для металлических элементов конструкции (рейки, кронштейны, болты) используйте изделия из нержавеющей стали марки AISI 304 или AISI 316. Последняя предпочтительнее для прибрежных районов.
- Горячеоцинкованные элементы должны иметь слой цинка не менее 70 мкм. Проверяйте соответствие ГОСТ 9.307 или ISO 1461.
- Контакт разных металлов (например, алюминия и стали) требует установки диэлектрических прокладок для предотвращения гальванической коррозии.
- Применяйте герметики на основе полиуретана или бутилкаучука для защиты отверстий от влаги. Силиконовые герметики в этом случае уступают по адгезии и долговечности.
- Крепежные элементы должны иметь защитное покрытие – цинк-ламельное или гальваническое с пассивацией. Минимальная толщина покрытия – 8 мкм.
- Антикоррозийные составы (например, на основе цинка) наносятся на поврежденные участки металлических конструкций после сверления или резки.
Своевременный выбор и применение антикоррозийных материалов продлевает срок службы монтажной системы до 25–30 лет без потери прочностных характеристик.
Способы фиксации панелей к металлической и черепичной кровле
Для монтажа солнечных панелей на металлическую кровлю оптимально использовать алюминиевые или нержавеющие кронштейны с креплением к ребрам профиля. Закрепление осуществляется через специально предусмотренные отверстия, с применением саморезов с резиновыми шайбами для герметизации. Рекомендуется использовать крепеж с антикоррозийным покрытием, выдерживающий нагрузку ветра не менее 2400 Па.
Монтаж на черепичную кровлю требует предварительного демонтажа отдельных элементов черепицы для установки специальных кронштейнов с уплотнительными прокладками. Кронштейны крепятся непосредственно к стропильной системе или контробрешетке с использованием болтов и анкерных дюбелей, обеспечивающих жесткость конструкции. Для предотвращения повреждения черепицы применяется установка защитных накладок и силиконовых герметиков.
В обоих случаях рекомендуется соблюдать шаг крепления не более 1,2 метра и использовать профильные рейки для равномерного распределения нагрузки по поверхности кровли. Фиксация должна учитывать тепловое расширение материалов, поэтому допускается небольшой зазор между элементами крепления и панелями.

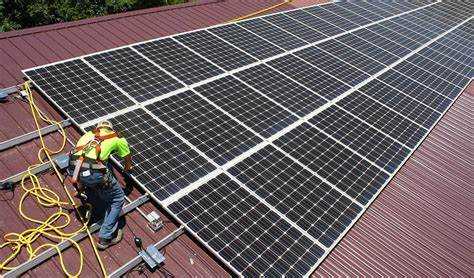

Как учесть ветровые и снеговые нагрузки при установке
При креплении солнечных панелей на крыше важно точно рассчитать ветровые и снеговые нагрузки, исходя из климатических особенностей региона и характеристик кровли. Для ветровой нагрузки необходимо ориентироваться на нормативы СП 20.13330 и учитывать максимальную скорость ветра, характерную для местности. Например, при скорости ветра 30 м/с расчетная нагрузка может достигать 1,5 кПа.
Монтажные конструкции и крепежные элементы должны выдерживать эти нагрузки с запасом прочности не менее 1,2. Для этого используются анкерные крепления с глубиной залегания не менее 100 мм в несущем основании крыши – бетон или металл. На крышах с деревянной обрешеткой крепления должны быть дополнительно усилены металлическими накладками и закреплены в каркасные элементы.
Снеговая нагрузка рассчитывается по региональным нормам СП 20.13330, с учетом высоты и формы крыши. Например, для районов с нагрузкой до 150 кг/м² требуется, чтобы несущая конструкция и крепления выдерживали статическую нагрузку с учетом толщины снега. Панели должны устанавливаться под углом не менее 15°, чтобы обеспечить эффективный сход снега и снизить нагрузку.
Обязательно применяйте системы крепежа с возможностью компенсации теплового расширения и деформаций, чтобы избежать повреждений при изменениях температуры и нагрузки. Проверяйте целостность и надежность креплений после сильных ветров и снегопадов, так как ослабленные элементы увеличивают риск повреждений и снижают срок службы.
Проверка надежности креплений и регулярное техническое обслуживание
Крепления солнечных панелей требуют контроля минимум раз в полгода. Особое внимание уделяйте соединениям из алюминия и нержавеющей стали – коррозия снижает прочность крепежа. Используйте динамометрический ключ для проверки момента затяжки болтов: значения должны соответствовать рекомендациям производителя, обычно от 10 до 15 Н·м.
Осматривайте уплотнительные материалы вокруг точек крепления. Их износ приводит к попаданию влаги под крышу и ускоренному разрушению элементов конструкции. При обнаружении трещин или деформаций заменяйте уплотнители без задержек.
Регулярно очищайте крепления и панели от пыли, листвы и снега. Накопление загрязнений увеличивает нагрузку на крепеж и снижает эффективность системы. Для удаления используйте мягкие щетки и неабразивные моющие средства.
Проверяйте состояние крепежных рейок и анкеров, особенно если крыша подвержена сильным ветрам. Любое смещение более 3 мм указывает на необходимость усиления конструкции или повторного монтажа.
Ведение журнала технического обслуживания позволит фиксировать даты проверок и выявленные дефекты, что упрощает планирование профилактических мероприятий и предотвращает аварийные ситуации.
Вопрос-ответ:
Какие материалы нужны для надежного крепления солнечных панелей на крыше?
Для крепления солнечных панелей обычно используют алюминиевые или стальные монтажные конструкции, устойчивые к коррозии. Важно выбрать крепежи, подходящие к типу кровли — например, специальные кронштейны для металлочерепицы или фальцевой кровли. Также потребуется герметик для предотвращения протечек и крепежные элементы, способные выдерживать нагрузку ветра и снега.
Как правильно определить угол наклона для установки солнечных панелей на крыше?
Оптимальный угол наклона панелей зависит от широты региона. Обычно он равен углу наклона крыши, но иногда стоит скорректировать его, чтобы максимально повысить производительность. Например, для средней полосы России угол может составлять около 30–40 градусов. Если крыша слишком пологая, панели можно устанавливать на специальные рамки, которые создадут нужный уклон.
Можно ли крепить солнечные панели на крыше без повреждения кровли?
Да, существуют способы монтажа, которые минимизируют повреждения. Например, применяют крепежи с прокладками и герметиками, которые предотвращают попадание влаги внутрь крыши. Для некоторых видов кровли используют безвинтовые зажимы или монтаж на фальцах. Важно правильно подготовить место установки и использовать материалы, совместимые с кровельным покрытием.
Какие ошибки чаще всего допускают при креплении солнечных панелей на крышу?
Часто встречается недостаточное закрепление конструкций, что приводит к расшатыванию и повреждению панелей при сильном ветре. Еще одна ошибка — неправильный выбор крепежных элементов, неподходящих для конкретного типа крыши. Иногда панели устанавливают без учета оптимального направления и угла наклона, что снижает их эффективность. Негерметичные крепления могут привести к протечкам и повреждению кровли.
Как обеспечить вентиляцию и избежать перегрева солнечных панелей на крыше?
Для хорошей вентиляции панели нужно устанавливать с зазором между их задней поверхностью и кровлей. Этот зазор позволяет воздуху свободно циркулировать и отводить тепло, что повышает КПД панелей и продлевает срок службы. Обычно рекомендуют оставлять промежуток около 10–15 см. При монтаже стоит избегать плотного прилегания, чтобы тепло не задерживалось под панелями.
Как правильно выбрать место на крыше для установки солнечных панелей?
Для установки солнечных панелей нужно выбрать участок крыши с максимальным солнечным освещением — без теней от деревьев, труб и других строений. Лучше ориентировать панели на юг или юго-восток, чтобы обеспечить максимально длительное воздействие солнца в течение дня. Также важно проверить прочность крыши и убедиться, что она способна выдержать дополнительный вес оборудования.
