Нарезка резьбы на металлической трубе отопления, расположенной вплотную к стене, требует точного расчета, подходящего инструмента и аккуратной работы в ограниченном пространстве. Ошибки на этом этапе могут привести к утечкам, повреждению стены или полной замене участка трубы.
Перед началом работ трубу необходимо очистить от краски, ржавчины и загрязнений минимум на 5–6 см от предполагаемого места нарезки. Для этого используется металлическая щетка или шлифовальный круг. Важно обеспечить хороший доступ со стороны резьбонарезного инструмента, особенно если расстояние от трубы до стены менее 5 см.
Ключевое условие качественной резьбы – соосность плашкодержателя и оси трубы. Если инструмент пойдет под углом, резьба получится с перекосом, что усложнит герметичную установку фитинга. Рекомендуется использовать трещоточный плашкодержатель с коротким воротком или специальные резьбонарезные головки для работы в стесненных условиях.
Для стальной трубы отопления оптимально использовать плашки (лерки) из быстрорежущей стали с маркировкой М или G (метрическая или трубная цилиндрическая резьба). При нарезке необходимо применять масло для металлорезки – оно уменьшает трение, снижает риск заклинивания и продлевает срок службы инструмента.
После завершения нарезки важно проверить длину полученной резьбы – она должна обеспечивать плотное навинчивание фитинга на 4–5 витков без усилий. Грани резьбы очищаются от стружки и обрабатываются герметиком или фум-лентой при установке соединения.

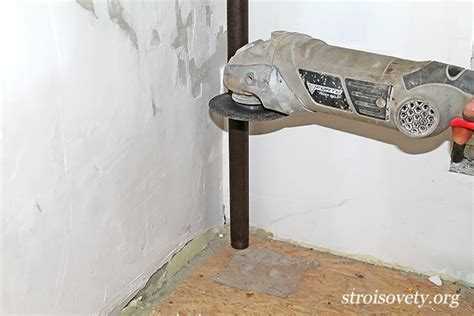

Выбор места для обрезки трубы вблизи стены
Обрезку трубы следует производить на расстоянии не менее 35–50 мм от поверхности стены. Это необходимо для свободного доступа резьбонарезного инструмента и обеспечения места под гаечный ключ при последующем монтаже фитинга.
Если труба проложена вплотную к стене, и отступ невозможен, потребуется использовать отрезную машинку с тонким диском и угловой редуктор для нарезки резьбы. Однако при таком подходе затрудняется герметизация соединения, особенно при использовании ленты ФУМ или пакли, поэтому лучше предусмотреть удлинение участка трубы с помощью муфты перед нарезкой.
Нельзя выполнять резку в местах с деформацией металла, следами коррозии или заводскими сварными швами – такие участки не обеспечивают качественного уплотнения при последующем соединении. Оптимальный участок – ровная, неокисленная труба с целостным защитным покрытием.
При наличии скрытой разводки за стеной следует заранее проверить место будущего среза при помощи детектора металла или свериться с планом разводки, чтобы исключить риск повреждения параллельных коммуникаций.

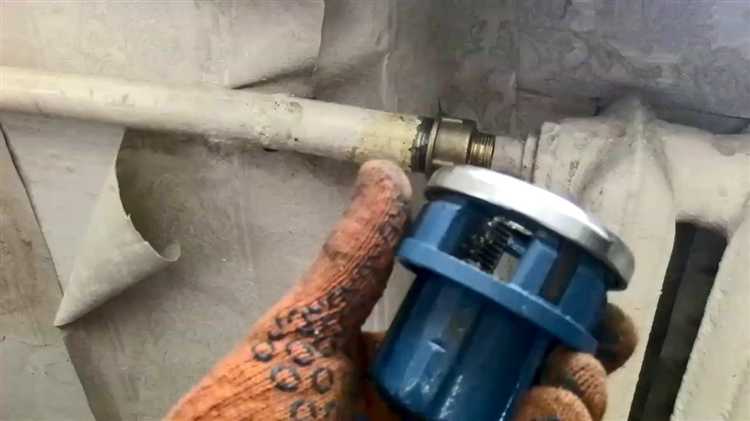

Подготовка участка трубы для нарезки резьбы
Перед нарезкой резьбы необходимо точно определить место отреза. Отмерьте участок, учитывая длину фитинга и рабочую зону резьбонарезного инструмента. Отступ от стены должен составлять не менее 40 мм для свободного вращения клуппа.
Перекройте подачу теплоносителя и слейте воду из системы. Убедитесь в отсутствии остаточного давления. Очистите трубу от краски, ржавчины и загрязнений на участке около 100 мм с помощью металлической щётки или наждачной бумаги зернистостью 80–100.
Отрежьте трубу труборезом или болгаркой с отрезным кругом по металлу. Срез должен быть строго перпендикулярен оси трубы, без заусенцев и овальности. Проверяйте прямоту угольником.
Обработайте торец напильником, удалите фаску под углом 15–20° на внешней кромке. Это облегчит заход плашки и предотвратит заедание резьбонарезного инструмента.
Нанесите технический вазелин или машинное масло на подготовленную часть трубы. Смазка уменьшит трение и износ плашки, улучшив качество резьбы.

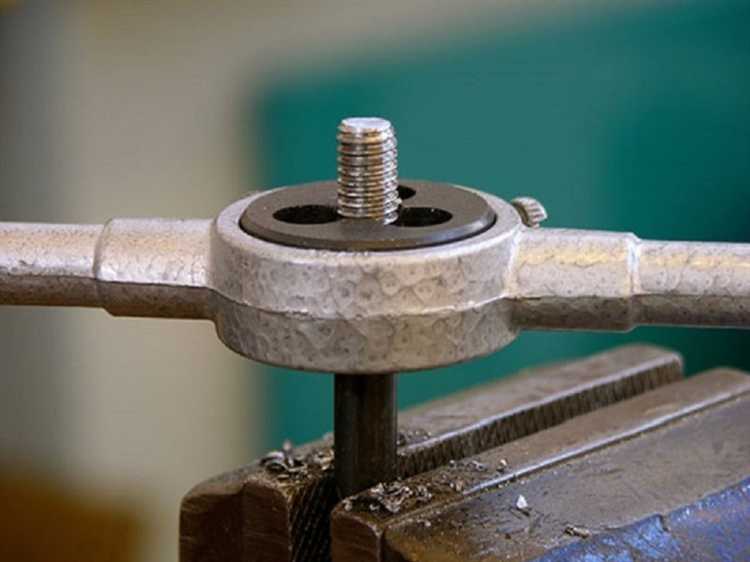

Выбор и подготовка инструмента для ручной нарезки резьбы
Для нарезки резьбы на трубе у стены необходимо использовать трубный клуп, обеспечивающий точное центрирование и качественный заход плашек. Оптимальный диаметр клупа должен соответствовать наружному диаметру трубы – например, для трубы ½ дюйма требуется клуп с плашками ½ дюйма BSPT (G или R в маркировке). Предпочтительно использовать клупы с направляющей втулкой – они позволяют избежать перекоса резьбы при начале нарезки вплотную к стене.
Плашки должны быть остро заточены и не иметь сколов. Изношенный инструмент приводит к срыву витков и деформации трубы. Проверка остроты – обязательный этап: плашка должна легко врезаться в латунь или алюминий при пробном резе. Смазка необходима – подойдет техническое масло И-20А или специальная паста для нарезки. Использование «всухую» приводит к перегреву плашек и преждевременному износу.
Перед началом работы:
- Закрепите трубу в тисках или удерживайте газовым ключом с мягкими губками – это предотвратит смятие поверхности.
- Очистите участок от краски, коррозии и заусенцев – абразивной шкуркой или металлической щеткой.
- Снимите фаску с края трубы напильником – угол примерно 30–45°; это упростит заход плашек и снизит риск перекоса.
- Проверьте соосность оси клупа и трубы до начала резки – особенно важно при ограниченном доступе у стены.
Если клуп с длинной рукояткой неудобен в тесном пространстве, используйте трещоточный механизм с коротким рычагом и сменными головками. Важно, чтобы ручка имела возможность работать с минимальной амплитудой – от 20° – это обеспечит удобство вблизи стены.
Фиксация трубы у стены перед началом работы
Перед нарезкой резьбы труба должна быть жёстко зафиксирована, чтобы исключить смещение и вибрации. Для стальных труб используйте хомуты с резиновыми вставками – они гасят вибрации и предотвращают повреждение покрытия стены. Расстояние между хомутом и местом резки должно составлять не менее 10 см, чтобы обеспечить доступ к инструменту.
Если труба проходит близко к стене (менее 5 см), временно отодвиньте её при помощи монтажного рычага или деревянного клина, подложенного под трубу. После этого закрепите трубу с двух сторон от предполагаемой зоны резки. Подойдёт монтажная лента с дюбелями – фиксируйте в двух точках минимум, чтобы избежать перекоса.
Для пластиковых труб, армированных алюминием, применяйте пластиковые клипсы с защёлками и обязательно устанавливайте временную распорку между трубой и стеной из плотного материала, чтобы исключить прогиб. Проверьте отсутствие люфта вручную: труба не должна двигаться даже при приложении усилия.
Техника нарезки резьбы в ограниченном пространстве
При нарезке резьбы на трубе, расположенной близко к стене, необходимо учитывать ограниченный доступ и невозможность использования стандартного трубного клуппа с длинной рукояткой. Работа требует специализированного инструмента и точной последовательности действий.
- Используйте короткий клупп с трещоткой – он обеспечивает минимальный радиус вращения и подходит для работы вплотную к стене.
- При недостатке места применяйте клуппы с головкой, вращающейся вручную, либо электроклуппы с укороченным корпусом.
- Перед нарезкой тщательно очистите участок трубы от краски, ржавчины и мусора, чтобы не повредить плашку и не сорвать резьбу.
- Закрепите трубу с помощью компактного трубного зажима – он стабилизирует деталь без необходимости использовать массивные тиски.
- Наносите резьбонарезное масло обильно и регулярно, особенно при работе в труднодоступных местах, чтобы снизить трение и увеличить срок службы инструмента.
- Проверьте вертикальность отрезка трубы и обеспечьте минимальный зазор между стеной и корпусом клуппа – не менее 25 мм для ручного инструмента.
- Установите плашку строго по оси трубы и аккуратно начинайте нарезание, не допуская перекосов – при первом обороте резьба должна «схватиться» равномерно.
- Делайте по пол-оборота с возвратом на четверть, чтобы удалять стружку и не перегружать кромки резца.
- После завершения нарезки тщательно очистите резьбу щеткой и проверьте ее с помощью контрольной гайки.
Если пространство критически ограничено (менее 5 см до стены), используйте разборные клуппы с внешней установкой плашки или специальные резьбонарезные головки с угловым приводом.
Проверка качества резьбы и устранение возможных дефектов
После нарезки резьбы на трубе необходимо тщательно проверить её соответствие стандартам и требованиям герметичности. Для контроля используют резьбовой калибр с подходящим профилем и диаметром. Калибр должен свободно заходить на резьбу без усилий и люфта. При затрудненном заходе или люфте резьба требует доработки.
Визуальный осмотр выявляет заусенцы, срезы и неровности, которые могут привести к протечкам. Их удаляют мелкозернистой наждачной бумагой или специальным резьбовым инструментом для очистки канавок. Если резьба имеет задиры или смятия, проводят повторное нарезание с использованием смазки для уменьшения трения и обеспечения ровного профиля.
Для проверки герметичности после установки фитинга рекомендуется провести тест под давлением не менее рабочего давления системы, используя воду или воздух. При обнаружении подтеканий резьбу разбирают, очищают и повторно нарезают с обязательным применением герметика на основе фторопласта или льна с пастой.
Особое внимание уделяют длине нарезки – она должна покрывать необходимую площадь соединения, не выходя за границы уплотнительной зоны. Недостаточная длина резьбы снижает прочность и герметичность, излишняя – затрудняет монтаж и может повредить стенку трубы.
Вопрос-ответ:
Как выбрать правильный инструмент для нарезания резьбы на трубе у стены?
Для резьбы на трубе у стены обычно используют клупп — специальное устройство с твердосплавными ножами. Важно, чтобы инструмент подходил по диаметру трубы и был в хорошем состоянии, без износа ножей. Также понадобится калибратор для предварительной обработки края трубы. Выбор зависит от материала трубы и диаметра, а вот электромеханические резьбонарезные станки чаще не подходят для работы в ограниченном пространстве.
Какие ошибки чаще всего допускают при нарезании резьбы на трубе вблизи стены и как их избежать?
Основная ошибка — неправильный угол наклона инструмента и недостаток смазки, из-за чего резьба получается неровной или с заусенцами. Еще частая проблема — отсутствие подготовки трубы: нужно зачистить и убрать заусенцы с края перед нарезкой. Чтобы избежать этих ошибок, надо тщательно закрепить трубу, использовать качественную смазку и контролировать глубину резьбы по меткам на клуппе.
Можно ли нарезать резьбу на металлической трубе, если пространство между трубой и стеной очень узкое?
Да, можно, но потребуется аккуратность и специальный инструмент с короткими рукоятками. Часто используют клуппы компактного типа или ручные резьбонарезные головки. Иногда удобно предварительно срезать небольшой участок трубы для облегчения доступа, а потом дополнительно выровнять резьбу. Важно также хорошо освещать рабочую зону и иметь под рукой смазку, чтобы резьба получилась качественной даже в стеснённых условиях.
Как правильно смазывать трубу и инструмент при нарезании резьбы, чтобы резьба получилась ровной и долговечной?
Для смазки лучше всего использовать специальные резьбовые масла или густые консистентные смазки, которые уменьшают трение и предотвращают перегрев металла. Смазку наносят на край трубы и режущий инструмент перед началом работы и периодически обновляют в процессе. Это помогает избежать заеданий, облегчает резьбу и продлевает срок службы клуппа. Простое машинное масло тоже подойдет, но оно менее эффективно при интенсивной нарезке.
Как проверить качество нарезанной резьбы на трубе, чтобы быть уверенным в ее герметичности?
После завершения работы следует осмотреть резьбу на наличие заусенцев, трещин или неровностей. Хорошая резьба должна иметь равномерный профиль и подходить под соответствующую гайку без заеданий. Для проверки герметичности на месте монтажа используют уплотнительные материалы — лен или фум-ленту. Также можно провести тест под давлением, если система уже собрана, чтобы убедиться в отсутствии протечек.
