Сливная система стиральной машины отвечает за отвод отработанной воды после стирки и полоскания. Она состоит из нескольких ключевых компонентов: сливного насоса, фильтра, патрубков и сливного шланга. Каждый элемент выполняет строго определённую функцию, и отказ любого из них приводит к нарушению работы всей системы.
Сливной насос (помпа) – основной узел, отвечающий за принудительный отвод воды. В большинстве моделей он работает от электродвигателя с крыльчаткой, создающей необходимое давление. Типичные признаки неисправности насоса – жужжание без откачки воды, протечки или срабатывание защитных датчиков уровня.
Фильтр располагается перед насосом и защищает его от мелких предметов, попавших в барабан: монет, пуговиц, ниток. Засорение фильтра – одна из частых причин сбоев в сливе. Рекомендуется проверять его каждые 2–3 месяца, особенно при частой эксплуатации машины.
Сливной патрубок соединяет бак с насосом. Он выполнен из гофрированной резины или силикона и может забиваться ворсом, остатками порошка или образовывать налёт. При потере герметичности возможны протечки. Осмотр патрубка должен включать проверку хомутов и внутреннего прохода.
Периодическая проверка всех узлов сливной системы и правильная установка элементов существенно продлевают срок службы машины и исключают аварийные ситуации.
Назначение и принцип работы сливного насоса
Сливной насос стиральной машины отвечает за принудительное удаление отработанной воды из бака в дренажную систему. Его работа начинается после завершения этапа полоскания или основной стирки, когда необходимо освободить бак для следующего цикла или отжима.
Конструкция насоса включает электродвигатель, крыльчатку и корпус с патрубками. Электродвигатель чаще всего асинхронного типа, с рабочим напряжением 220–240 В и мощностью 25–40 Вт. Крыльчатка, закреплённая на валу, вращается при подаче питания, создавая разрежение, которое втягивает воду через фильтр и направляет её в сливной шланг. Встроенный термопредохранитель отключает насос при перегреве, предотвращая повреждение обмотки.
Насос включается по команде управляющего модуля, который ориентируется на показания датчиков уровня воды. При забитом фильтре или неисправности крыльчатки насос теряет производительность, что приводит к остановке цикла или ошибке слива. Поэтому регулярная чистка фильтра и осмотр патрубков на предмет засоров критичны для бесперебойной работы системы.
Замена насоса требуется при признаках шума, отсутствии слива при исправной электронике или протечке из корпуса. При подборе нового узла учитываются мощность, направление вращения крыльчатки и тип крепления – фланцевое или на защёлках. Совместимость с конкретной моделью стиральной машины проверяется по каталожному номеру детали.
Типы сливных шлангов и особенности их подключения
Сливные шланги для стиральных машин делятся на три основных типа: стандартные, удлиняемые и гофрированные. Стандартные шланги имеют фиксированную длину, обычно 1,5–2 метра, и устанавливаются без изменения формы. Они подходят для большинства типовых подключений, если расстояние до канализации не превышает рекомендованное производителем значение.
Удлиняемые шланги состоят из двух соединённых участков и позволяют увеличивать длину до 3–5 метров. Их использование требует герметичного соединения с помощью специальных муфт. При этом следует избегать перегибов и провисаний, чтобы исключить застой воды и нагрузку на помпу.
Гофрированные шланги обладают высокой гибкостью и устойчивостью к механическим воздействиям. Они удобны для нестандартных трасс прокладки, особенно в условиях ограниченного пространства. Однако при подключении важно следить, чтобы гофра не скручивалась и не сжималась – это снижает пропускную способность и увеличивает риск засоров.
Шланг всегда должен подключаться к канализации через обратный клапан или сифон. Это предотвращает попадание сточных газов и грязной воды обратно в машину. Подключение напрямую в канализационную трубу допустимо только при наличии водяного затвора и надёжной фиксации сливного конца на высоте 60–100 см от уровня пола, чтобы избежать самопроизвольного слива воды из бака.
Фиксация шланга должна быть жёсткой, с использованием пластиковых хомутов или заводских держателей. Нельзя допускать свободного перемещения шланга при работе машины – это приводит к вибрациям, износу и возможным протечкам.
Роль фильтра в системе слива и порядок его обслуживания
Фильтр сливной системы предотвращает попадание посторонних предметов – монет, пуговиц, ворса – в насос и сливной шланг. Его засорение приводит к снижению скорости слива воды, перегрузке насоса и, в конечном итоге, к остановке цикла стирки.
Расположение фильтра зависит от модели стиральной машины. В большинстве устройств он находится в нижней части передней панели за небольшим лючком. Фильтр представляет собой съёмный пластиковый элемент с резьбой или защёлкой.
Периодичность очистки – не реже одного раза в три месяца, либо сразу при признаках нарушений: вода долго не уходит, слышны посторонние звуки при сливе, появляется ошибка на дисплее, связанная с дренажем.
Порядок обслуживания фильтра:
1. Отключите питание машины. Подготовьте тряпку и низкий поддон для сбора воды.
2. Откройте крышку лючка и аккуратно поверните фильтр против часовой стрелки. Вода начнёт выходить – держите поддон рядом.
3. Удалите загрязнения с корпуса фильтра и внутренней полости, где он установлен. Осмотрите крыльчатку насоса на наличие препятствий.
4. Промойте фильтр под тёплой водой. При наличии налёта можно использовать мягкую щётку и раствор лимонной кислоты (5 г на 0,5 л воды).
5. Установите фильтр обратно, плотно закрутив его. Убедитесь, что не осталось подтеков после запуска машины в режим полоскания или слива.
Игнорирование очистки фильтра приводит к повышенному износу насоса и выходу его из строя. Регулярное обслуживание снижает риск поломки и продлевает срок службы устройства.
Как устроен и где находится обратный клапан
Обратный клапан в системе слива стиральной машины представляет собой компактное устройство, предотвращающее возврат сточных вод обратно в бак. Основной элемент – пружинный механизм с резиновой или силиконовой мембраной, которая открывается под напором воды при сливе и мгновенно закрывается при обратном движении потока.
Корпус клапана чаще всего выполнен из термостойкого пластика. Внутри находится направляющая и седло, обеспечивающие герметичное закрытие. Диаметр соединений соответствует стандартам сливных патрубков – 19 или 22 мм. Клапан не требует подключения к электросети и функционирует исключительно за счёт давления воды.
Находится обратный клапан либо непосредственно внутри стиральной машины, между насосом и сливным шлангом, либо в составе внешнего сливного узла, подключённого к сифону. Встроенные клапаны располагаются в пластиковом корпусе, к которому подсоединён сливной шланг. Наружные модели монтируются в разрыв сливной магистрали, как можно ближе к выходу из машины.
Рекомендация: при установке внешнего клапана соблюдайте направление потока, указанное на корпусе стрелкой. Неправильный монтаж полностью блокирует слив воды.
Проверка работоспособности выполняется путём налива воды в сливной шланг: если она не уходит обратно в бак – клапан исправен.

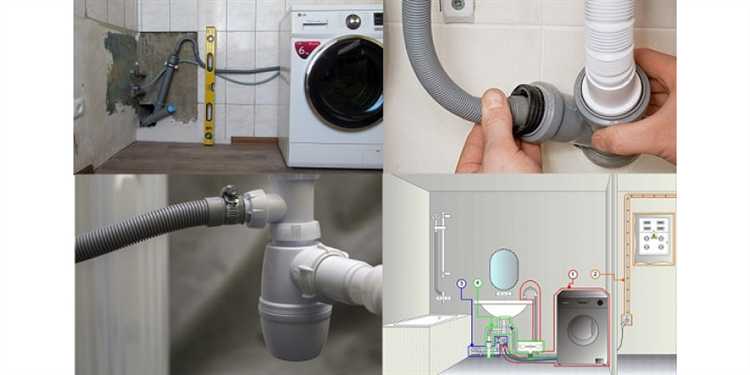

Способы подключения сливного шланга к канализации
Подключение сливного шланга должно исключать обратный ток сточных вод и обеспечивать герметичность соединения. Существует несколько практических способов, каждый из которых имеет свои особенности установки и эксплуатации.

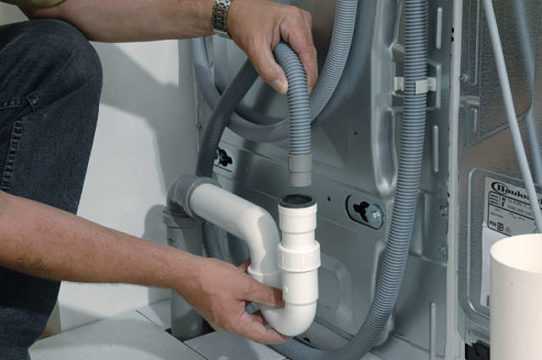

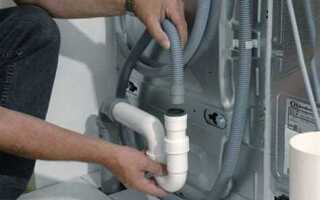

- Через сифон с отводом для стиральной машины. Наиболее надёжный способ. Используется сифон с встроенным патрубком диаметром 19–22 мм. Шланг фиксируется хомутом, длина выступающей части – не более 5 см. Обязателен обратный клапан при расположении сифона ниже уровня бака.

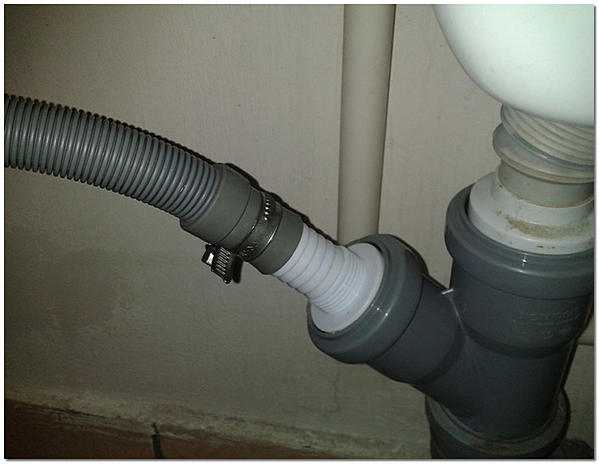

- Непосредственно в сливную трубу канализации. Используется пластиковый тройник с патрубком под шланг. Диаметр соединения – 50 мм с резиновой манжетой. Шланг вводится на глубину 3–5 см, фиксируется герметично. Необходимо предусмотреть воздушный зазор или установить антисифонный клапан, чтобы предотвратить сифонирование.
- Через край ванны, раковины или унитаза. Временное решение. Шланг закрепляется на высоте 60–90 см с помощью пластикового держателя. Конец шланга не должен касаться воды во избежание засорения. Использовать только при отсутствии возможности подключения к канализации.
При любом способе подключения необходимо соблюдать минимальную высоту изгиба сливного шланга – не менее 50 см от пола, чтобы исключить самопроизвольный слив. Длина шланга не должна превышать 3 м, иначе увеличивается нагрузка на помпу. Используйте заводские удлинители при необходимости, избегая самодельных соединений.
Типичные неисправности сливной системы и признаки засора
Засор в сливном фильтре вызывает медленный слив воды или полный его останов. Для проверки необходимо извлечь фильтр и очистить от мелкого мусора: ворса, волос, ниток. Игнорирование этого этапа часто приводит к поломке сливного насоса.
Засор в сливном шланге проявляется в виде слабого или прерывистого слива, нередко с пузырями воздуха. Промыть шланг можно с помощью проточной воды под давлением, предварительно сняв его с машины.
Неисправность сливного насоса выражается в отсутствии слива даже при исправном фильтре и шланге. Характерны посторонние шумы и вибрация при попытке слива. Проверка требует демонтажа насоса и осмотра крыльчатки на предмет застрявших предметов.
Перегиб или засор в сливном трапе возникает при неправильной укладке шланга, особенно если он проходит через узкие проходы или изгибается под острым углом. Это затрудняет прохождение воды и вызывает регулярные сбои в работе.
Рекомендация: регулярная очистка фильтра и проверка состояния шланга не реже раза в 3 месяца предотвращает 80% проблем с системой слива. При повторяющихся затруднениях стоит провести диагностику и очистку профессиональным оборудованием.
Очистка улитки сливного насоса: порядок действий
Отключите стиральную машину от электросети и перекройте подачу воды. Откройте люк фильтра сливного насоса, расположенный обычно в нижней части корпуса.
Приготовьте емкость для слива оставшейся воды. Медленно откручивайте крышку фильтра, контролируя вытекание воды, чтобы избежать разлива.
Осмотрите улитку насоса и удалите видимые загрязнения – волосы, нитки, мелкие предметы. Используйте тонкую отвертку или пинцет для удаления засоров внутри каналов.
Проверьте крыльчатку насоса на свободное вращение. Если вращение затруднено, аккуратно очистите ось и пространство вокруг нее от загрязнений.
Промойте улитку и внутренние части фильтра проточной водой. Убедитесь, что отверстия сливного тракта не забиты.
Установите фильтр на место, плотно закрутите крышку, избегая перекоса резьбы. Подключите машину к электросети и проведите тестовый слив, проверяя герметичность и работу насоса.
Регулярно повторяйте очистку фильтра и улитки раз в 3-6 месяцев для предотвращения засоров и продления срока службы сливного узла.
Замена сливного насоса: когда необходима и как проводится
Сливной насос отвечает за отвод воды из бака стиральной машины. Его замена требуется при следующих признаках:
- машина не сливает воду или слив происходит с перебоями;
- при запуске слива слышны необычные шумы (гудение, скрежет);
- появление протечек в районе насоса;
- ошибки на дисплее, связанные с проблемами слива (например, код E21, E23 и подобные).
Подтвердить неисправность можно проверкой работоспособности помпы и состояния крыльчатки – если лопасти забиты или сломаны, насос подлежит замене.
Последовательность замены сливного насоса:
- Отключить стиральную машину от электросети и перекрыть подачу воды.
- Слить остатки воды из бака с помощью аварийного слива или вручную.
- Открыть корпус, обычно снимается задняя или нижняя панель, доступ к насосу зависит от модели.
- Отсоединить электрические разъемы и сливной шланг от насоса.
- Отвинтить крепления и извлечь насос.
- Установить новый насос, убедившись в правильном положении крыльчатки и герметичности соединений.
- Подключить шланг и электрические разъемы.
- Закрыть корпус и провести тестовый запуск слива без загрузки белья.
Рекомендуется использовать оригинальные или совместимые насосы, указанные производителем. При покупке стоит проверить совпадение маркировки и параметров: напряжение, тип крепления, диаметр шлангов.
При замене не рекомендуется экономить на качестве деталей и инструментах – неправильная установка или низкокачественный насос вызовут повторные поломки и протечки.
Вопрос-ответ:
Как устроена система слива в стиральной машине?
Система слива в стиральной машине включает несколько ключевых элементов: сливной насос, сливной шланг и фильтр. Вода из бака машины при отжиме поступает в насос, который проталкивает ее через шланг в канализацию. Фильтр защищает насос от попадания крупных частиц, которые могут повредить механизм или засорить трубы.
Почему стиральная машина не сливает воду полностью?
Причины неполного слива могут быть разными: засорение фильтра или сливного шланга, неисправность насоса или проблемы с электроникой управления. В первую очередь рекомендуется проверить фильтр и шланг на предмет засоров, а также убедиться, что шланг не перегнут и правильно подключён к канализации.
Можно ли самостоятельно заменить сливной насос в стиральной машине?
Заменить сливной насос можно, но для этого нужно соблюдать осторожность. Важно отключить машину от сети и воды, снять заднюю или переднюю панель, в зависимости от модели, и аккуратно отсоединить насос и шланги. При замене стоит использовать оригинальные детали, чтобы избежать проблем с работой машины.
Как правильно установить сливной шланг стиральной машины?
Сливной шланг должен быть надежно закреплен и располагаться на высоте, рекомендованной производителем, обычно это 60-90 см от пола. Шланг нельзя сильно изгибать или перекручивать, чтобы не мешать свободному стеканию воды. Конец шланга должен быть надежно закреплен в канализационной трубе или сифоне, чтобы исключить обратный поток воды.
Что делать, если слив воды из стиральной машины происходит слишком медленно?
Если вода сливается медленно, вероятно, произошло частичное засорение сливного фильтра или шланга. Также возможен износ или повреждение сливного насоса. Рекомендуется снять и очистить фильтр, проверить сливной шланг на предмет перегибов или засоров. Если проблема не решается, стоит обратиться к специалисту для диагностики и ремонта.
Как устроена система слива воды в стиральной машине?
Система слива стиральной машины включает несколько ключевых элементов: сливной насос, сливной шланг и канализацию. После завершения цикла стирки вода из барабана по сливному шлангу поступает в насос, который создает необходимое давление для отведения жидкости. Насос выталкивает воду в канализационную трубу. Вся система рассчитана так, чтобы предотвратить обратный поток и обеспечить быстрый и полный слив жидкости.
