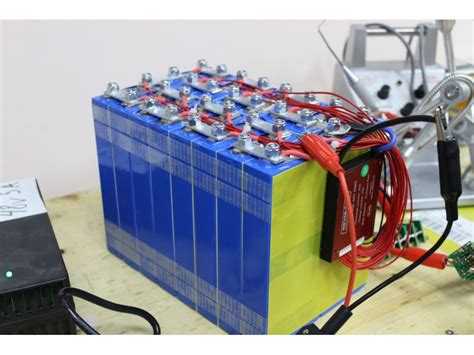

Как сделать lifepo4 аккумулятор своими руками

LiFePO4 – один из самых стабильных и безопасных типов литиевых аккумуляторов. Он отличается низким внутренним сопротивлением, длительным сроком службы (до 2000–3000 циклов) и устойчивостью к глубоким разрядам. Такие аккумуляторы активно применяются в системах автономного питания, электротранспорте и альтернативной энергетике.

Сборка аккумулятора начинается с подбора элементов. Наиболее популярны ячейки формата 32700 и призматические банки на 3.2 В. Для батареи 12 В оптимально использовать четыре последовательно соединённых ячейки. Ёмкость выбирается исходя из потребностей: например, 100 А·ч обеспечит около 1.2 кВт·ч полезной энергии.

Перед сборкой необходимо провести балансировку всех ячеек – выровнять их напряжение с точностью до ±0.01 В. Это снижает риск разбаланса в процессе эксплуатации. Для соединения используется никелевая лента или медные шины, соединённые точечной сваркой или винтовыми соединениями. Контакты следует обрабатывать токопроводящей пастой.

Обязательный элемент схемы – BMS (Battery Management System). Она защищает батарею от переразряда, перезаряда и перегрева. Для 4S LiFePO4 применяются BMS на 12.8 В с током, соответствующим нагрузке. При токе 100 А требуется качественная BMS с термодатчиком и балансировкой по каналам.

Корпус должен обеспечивать вентиляцию и защиту от влаги. Подходят кейсы с герметичными крышками и креплениями. Важно предусмотреть изоляцию между ячейками и исключить возможность короткого замыкания.

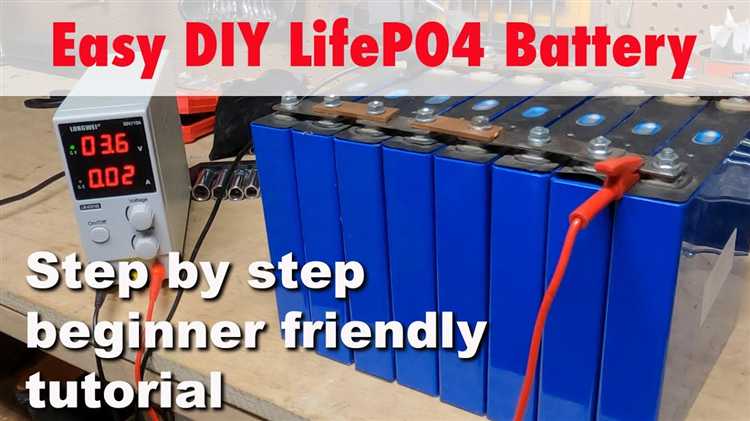

Выбор и проверка ячеек LiFePO4 для сборки аккумулятора

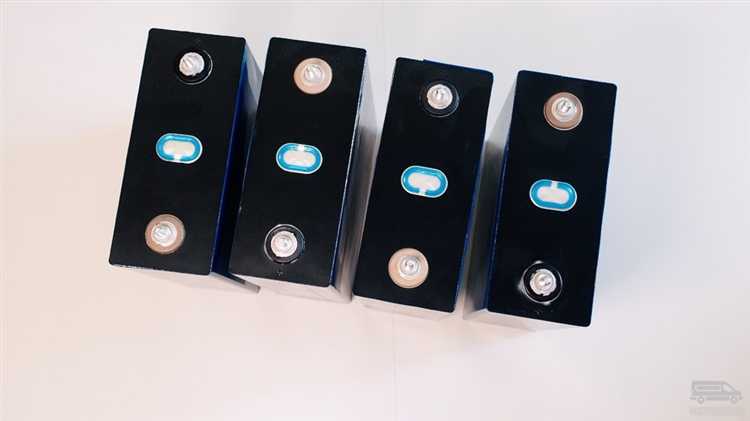

При выборе ячеек LiFePO4 ориентируйтесь на элементы формата 32700 или призматические ячейки с емкостью от 100 до 280 А·ч. Предпочтение следует отдавать производителям с проверенной репутацией: EVE, CATL, Lishen. Избегайте ячеек без маркировки и с неясным происхождением – высок риск покупки восстановленных или некачественных элементов.

Проверьте дату производства – она должна быть не старше 12 месяцев. Хранение приводит к потере емкости. Убедитесь, что элементы находятся в заводской термоусадке без следов вскрытия и деформаций. Призматические ячейки должны иметь ровные клеммы и геометрию корпуса без вздутий.

Перед сборкой замерьте внутреннее сопротивление каждой ячейки с помощью измерителя ESR. Значение должно быть не выше 1,5 мОм для новых призматических элементов. Существенные отклонения указывают на деградацию. Измерьте напряжение – оно должно быть в пределах 3,25–3,35 В при хранении. Разброс более 0,05 В между ячейками недопустим без последующей балансировки.

Проведите тест на остаточную емкость. Зарядите ячейку до 3,65 В, разрядите до 2,5 В с нагрузкой 0,5C. Измеренная емкость должна составлять не менее 95% номинала. Если отклонения превышают 5%, элемент не пригоден для сборки аккумулятора.

Группируйте ячейки с минимальным разбросом параметров по емкости, сопротивлению и напряжению. Несоответствие даже одной характеристики в группе приведет к неравномерному износу и риску выхода аккумулятора из строя.

Подготовка инструментов и материалов для сборки батареи

Перед началом сборки аккумулятора LiFePO4 необходимо тщательно подготовить все компоненты и инструменты, чтобы избежать ошибок и повреждений ячеек. Работы должны проводиться на чистой, сухой поверхности с антистатической защитой.

Минимальный перечень инструментов и расходных материалов:

• Импульсная точечная сварка или качественный паяльник мощностью от 80 Вт – для соединения элементов, если используются никелевые полосы.
• Мультиметр с точностью не менее ±0.01 В – для измерения напряжений ячеек и проверки целостности соединений.
• Калиброванный балансир/зарядное устройство – для предварительной балансировки элементов до одинакового напряжения (рекомендуемое значение: 3.30 В).
• Изоляционная термостойкая лента (например, каптоновая) – для изоляции контактных точек и предотвращения коротких замыканий.
• Кабели сечением от 10 AWG – для коммутации, учитывая планируемую нагрузку.
• Клеммы, гильзы, термоусадка диаметром от 6 мм – для надежной фиксации соединений.
• Динамометрический ключ – для затяжки болтов на клеммах ячеек с усилием 5–6 Н·м.
• BMS-плата с рабочим током, соответствующим вашему проекту (например, 100 А с Bluetooth-мониторингом).
• LiFePO4 ячейки одного типа и партии (например, 3.2 В 100 А·ч, 4 шт. для 12.8 В).
• Контактная шина (медная или алюминиевая, толщина от 2 мм) – для сборки параллельных и последовательных соединений.
• Диэлектрические прокладки или держатели – для фиксации ячеек и предотвращения механических повреждений.

Перед использованием каждая ячейка проверяется на механические повреждения и напряжение покоя. Допустимое отклонение между элементами – не более 0.03 В. Если разница больше, проводится предварительная балансировка током до 5 А до достижения равного уровня заряда.

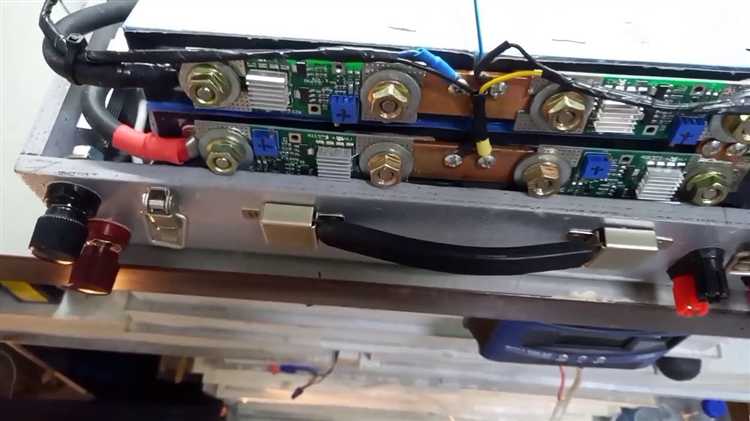

Схемы соединения ячеек: последовательное и параллельное включение

При сборке аккумулятора LiFePO4 необходимо точно определить требуемое напряжение и ёмкость. Последовательное соединение увеличивает напряжение, параллельное – ёмкость. Например, для получения 12,8 В используется 4 ячейки по 3,2 В, соединённые последовательно (4S). Если требуется ёмкость 200 А·ч, а доступны элементы по 100 А·ч, необходимо собрать две параллельные группы (2P), каждая из которых содержит 4 ячейки, соединённые последовательно. Общая конфигурация – 4S2P.

Контактные соединения должны обеспечивать минимальное сопротивление. Используются медные шины или никелевые ленты сечением не менее 10 мм² для токов до 100 А. Все соединения затягиваются с контролем крутящего момента, исключая перегрев. Соединения запаиваются только при соблюдении температурных режимов, исключающих перегрев ячеек выше 65 °C.

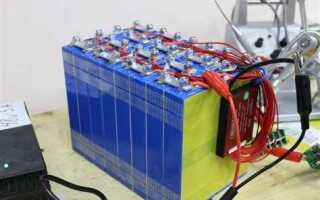

Монтаж балансировочной платы (BMS) и ее подключение

Перед установкой BMS убедитесь, что напряжение на всех элементах LiFePO4 одинаково с точностью до ±0.05 В. Несбалансированные ячейки приведут к некорректной работе платы и преждевременному срабатыванию защиты.

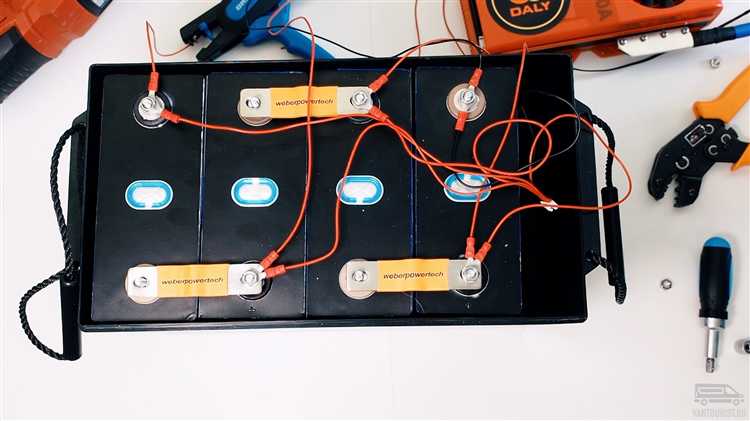

Порядок подключения BMS всегда начинается с балансировочных проводов. Первый тонкий провод идет к общему минусу батареи, каждый последующий – к плюсам ячеек последовательно, в порядке возрастания. Последний – к общему плюсу всей сборки. Ошибка в подключении приведет к повреждению платы.

После подключения балансировочных проводов подсоедините силовые провода. Отрицательный контакт батареи соедините с B- на плате, нагрузку или зарядное устройство – с P-, а свободный конец нагрузки – с плюсом аккумулятора. При наличии контакта C- (отдельно для зарядки), его соединяют с минусом зарядного устройства.

Обязательно проверьте работоспособность BMS: при подключении зарядки ток должен ограничиваться, а при превышении напряжения отключаться. Также протестируйте защиту от переразряда и короткого замыкания.

Плату размещайте так, чтобы исключить контакт с токопроводящими частями корпуса. Обеспечьте вентиляцию, особенно при токах выше 50 А, и зафиксируйте BMS в корпусе термостойким клеем или пластиковыми держателями.

Сварка или пайка контактов: тонкости и советы

Недопустимо использовать медные ленты при точечной сварке – медь плохо сваривается и требует специализированного оборудования. Никель же обеспечивает хорошее сопротивление коррозии и прочное соединение.

Тестирование и первый запуск собранного аккумулятора

Перед первым включением необходимо удостовериться в корректной сборке и работоспособности всех компонентов. Используйте мультиметр с точностью не хуже ±0.05 В.

• Проверьте напряжение каждой ячейки – должно быть в диапазоне 3.2–3.4 В.
• Измерьте общее напряжение батареи – сумма должна соответствовать количеству ячеек, умноженному на среднее напряжение (например, 4S = ~13.2 В).
• Контроллер BMS: проверьте, подаётся ли напряжение на выход. Если нет – проверьте балансировку и целостность соединений между ячейками и BMS.

После проверки – выполните первый пробный заряд с использованием зарядного устройства, предназначенного для LiFePO4:

1. Установите напряжение заряда 3.65 В на ячейку (например, 14.6 В для 4S).
2. Ток заряда не должен превышать 0.5C (при ёмкости 100 Ач – максимум 50 А).
3. Следите за температурой ячеек – не выше 45 °C. Используйте термодатчики или пирометр.
4. Отключите зарядку при достижении полного напряжения и проверьте, активировалась ли балансировка.

После полной зарядки выполните тестовый разряд:

1. Подключите нагрузку, соответствующую рабочему току (например, лампу или ТЭН).
2. Контролируйте падение напряжения: разряд до 2.8 В на ячейку.
3. Запишите полученную ёмкость с помощью ваттметра или зарядного станции.

Если ёмкость отличается от номинальной более чем на 10%, проверьте калибровку оборудования и возможные просадки напряжения на соединениях.

После завершения теста выполните повторный заряд и оставьте аккумулятор на сутки в покое. Измерьте саморазряд: он не должен превышать 0.01 В на ячейку.

Обеспечение безопасности и правильная эксплуатация LiFePO4 батареи

LiFePO4-аккумуляторы обладают высокой термической и химической стабильностью, но для их безопасной работы требуется соблюдение строгих условий эксплуатации.

• Не допускается перезаряд: максимальное напряжение одного элемента – 3.65 В. Превышение этого значения снижает срок службы и может привести к разрушению электролита.
• Глубокий разряд ниже 2.5 В на элемент приводит к деградации анода. Устанавливайте BMS с функцией отключения при критическом напряжении.
• Рабочий температурный диапазон: от -20°C до +60°C, оптимальный – +10°C…+35°C. Заряд при отрицательных температурах возможен только при наличии подогрева.
• Используйте только зарядные устройства, совместимые с LiFePO4. Ток заряда – не выше 0.5C, для ускоренного заряда – максимум 1C.
• Каждый элемент должен иметь балансировку: используйте BMS с функцией балансировки или подключайте активный балансир.
• При сборке батареи соблюдайте одинаковую емкость и внутреннее сопротивление элементов. Разброс более 5% вызывает разбалансировку и перегрев.
• Изолируйте токопроводящие элементы. Контакты защищайте термоусадкой или каптоновыми лентами. Используйте прокладки между банками.
• Обязательно устанавливайте предохранитель на плюсовой шине, номинал – не более 1.2 от максимального тока нагрузки.
• Исключите прямое солнечное освещение и контакт с влагой. Контейнер должен быть герметичным и негорючим.

Перед первым использованием выполните полный цикл заряд-разряд и проверьте напряжения на всех ячейках. Разница более 0.03 В свидетельствует о необходимости балансировки или замены элемента.
